ИБП: безопасность и надежность в любой момент

В данной статье рассмотрим способы обеспечения электропитания в критических ситуациях, а именно источники бесперебойного питания, их типы, а также проанализируем преимущества и недостатки каждого типа и укажем, на что следует обратить внимание при выборе этого устройства.

Введение

Многие из нас сталкивались с ситуацией, когда работа за компьютером внезапно прерывается из-за сбоя в системе электроснабжения. Вы завершаете важный проект, и в этот момент отключается электричество и ваш компьютер выключается, оставляя вас без результата. Или, например, пятница, вечер, вы в пути на дачу, ожидая комфортного отдыха, а по приезду обнаруживаете холодный дом. Котел остановился из-за отключения электроэнергии и не успел согреть помещение.

А теперь представьте, что сбой в сети электроснабжения происходит на производственной линии или в процессинговом офисе. Это приводит к остановке производственного процесса, финансовым потерям и потере данных. В больнице такой сбой может угрожать жизням людей, если остановятся системы жизнеобеспечения.

Роль ИБП в надежном электроснабжении

Источник бесперебойного питания (ИБП) предназначен для повышения надежности системы электроснабжения. Главная задача ИБП – обеспечить электроснабжение потребителей в те моменты, когда основная сеть электроснабжения не может этого сделать. ИБП предоставляет необходимое время для корректного завершения работы программ, технологических процессов или позволяет продолжить работу до подключения резервного источника электроэнергии.

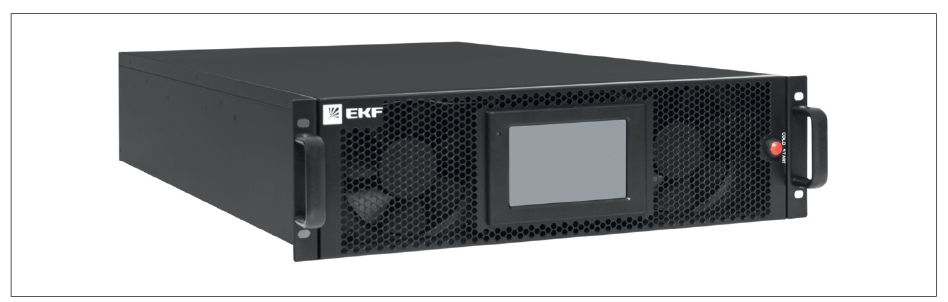

SW903Pro-RT-G5 трехфазный ̆ ИБП двойного преобразования E-Power

Объекты, требующие бесперебойного питания

Существует множество объектов, где критически важно, чтобы оборудование работало без перебоев:

• медицинские учреждения: операционные, реанимационные отделения, аппаратура МРТ и КТ, системы жизнеобеспечения пациентов;
• центры обработки данных: серверы, маршрутизаторы, коммутаторы, системы передачи данных;
• финансовые и банковские структуры: банки и биржи, платежные системы, терминалы и банкоматы, системы онлайн-платежей, системы хранения данных клиентов;
• пульты охраны и системы безопасности: видеонаблюдение, охранные системы, пожарная сигнализация, системы контроля доступа, системы связи;
• промышленные предприятия: автоматизированные системы управления технологическими процессами, управление конвейером, технологические процессы;
• транспортные узлы: аэропорты, железнодорожные станции, морские порты, системы навигации, диспетчерские службы, системы безопасности;
• энергетические объекты: системы мониторинга, системы управления энергопотоками;
• государственные учреждения: военные и оборонные объекты, правительственные здания, системы связи, архивы и хранилища данных;
• образовательные учреждения: системы безопасности, электронные журналы и документооборот;
• торговые центры и объекты массового пребывания людей: кассовые аппараты, системы учета, видеонаблюдение, системы, обеспечивающие пожарную безопасность, освещение эвакуационных путей.

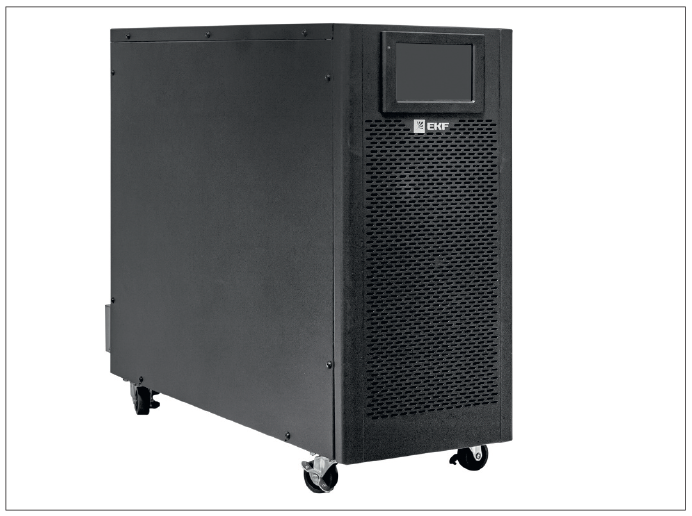

SW960G4-N-D ИБП двойного преобразования однофазный

Последствия потери электроснабжения на разных объектах

Потери электроснабжения на данных объектах может привести к угрозам жизни людей, финансовым потерям, потерям критически важной информации, нарушениям технологических процессов, экологическим катастрофам, порче продукции, выходу из строя оборудования и т.п.

1. Центры обработки данных: потеря питания приводит к остановке работе серверов, потере данных и повреждению серверного оборудования.
2. Промышленные предприятия: на автоматизированных линиях бесперебойное электроснабжение критично. Сбой в электроснабжении приводит к остановке производственной линии, что влечет за собой простой оборудования и финансовые убытки.
3. Системы безопасности: объекты с высокими требованиями к безопасности, такие как аэропорты и правительственные здания, нуждаются в постоянном электропитании для работы камер видеонаблюдения, разного рода сигнализаций и других систем охраны.
4. Телекоммуникационные центры: связь является жизненно важной для бизнеса и общества. Отключение электроэнергии может нарушить работу телефонных сетей и интернет-сервисов.
5. Финансовые учреждения: банки и биржи зависят от бесперебойной работы своих систем для обработки транзакций в реальном времени. Отключение электроэнергии может вызвать финансовые потери и подорвать доверие клиентов.

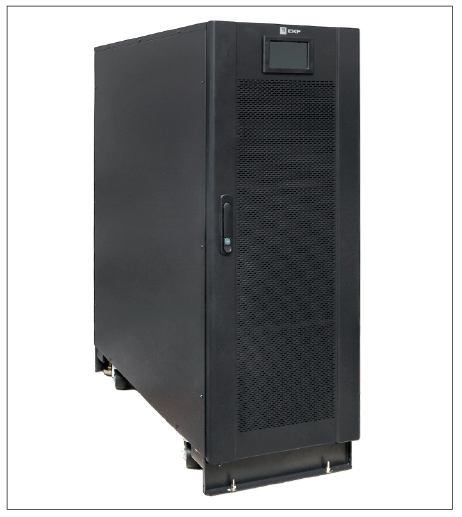

SW900Pro-G4-33 40-200 кВт

Преимущества ИБП

ИБП – важный элемент защиты электронного оборудования. Он обеспечивает:

• защиту от полного отключения электроэнергии, что позволяет оборудованию оставаться в рабочем режиме в критический момент;
• возможность корректного завершения работы устройств, что дает возможность сохранить все открытые документы и данные;
• снижение риска повреждения операционной системы, что особенно важно для работы с чувствительными данными;
• стабилизацию напряжения, что обеспечивает стабильное выходное напряжение без скачков и провалов;
• защиту от высокочастотных помех и фильтрацию скачков напряжения, что поддерживает надежную работу оборудования и продлевает срок его службы.

Важно отметить, что для каждого типа объекта разрабатываются индивидуальные технические решения с учетом специфики работы и требований к надежности электроснабжения.

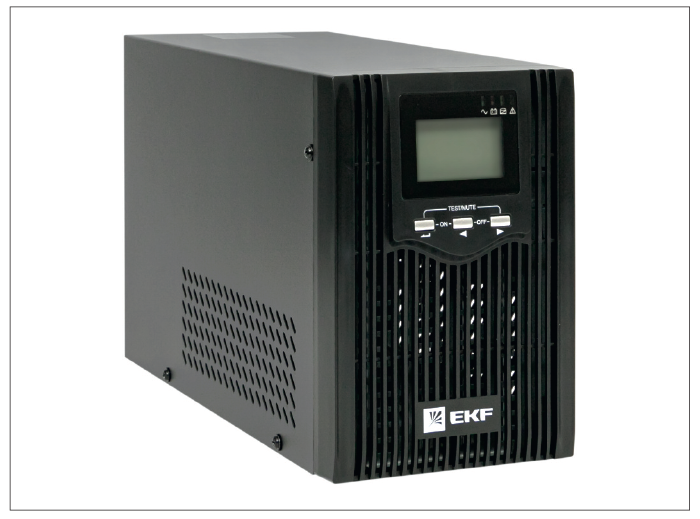

PSW-605-T линейно-интерактивный чистый синус

Типы ИБП

ИБП бывают двух типов, рассмотрим их ниже.

ИБП двойного преобразования

Такие ИБП обеспечивают максимальную защиту для критически важного оборудования, гарантируют мгновенное переключение с внешней сети на аккумулятор и обеспечивают высокую надежность.

Принцип работы:

• входное переменное напряжение преобразуется в постоянное;
• идет зарядка встроенных батарей;
• фильтруются помехи и искажения;
• постоянное напряжение преобразуется обратно в переменное.

Преимущества:

• максимальная защита оборудования;
• идеальная форма выходного напряжения;
• работа при широком диапазоне входных параметров;
• бесперебойное питание без переходов;
• поддержка постоянной амплитуды и частоты.

Применение:

• критически важное серверное оборудование;
• медицинские системы жизнеобеспечения;
• высокоточное промышленное оборудование;
• ЦОД и дата-центры.

ИБП двойного преобразования обеспечивают наивысший уровень защиты, но при этом они наиболее дорогие из всех типов ИБП. Их стоимость оправдывается в случаях, когда требуется максимальная надежность и защита дорогостоящего оборудования.

Линейно-интерактивные ИБП

Это более простой и экономичный вариант, представляющий собой оптимальный компромисс между стоимостью и функциональностью.

Из чего состоит линейно-интерактивный ИБП:

• автоматический стабилизатор напряжения ступенчатого типа;
• инвертор;
• зарядное устройство;
• входной и выходной фильтры.

Задача линейно-интерактивных ИБП при нормальных условиях заключается в фильтрации помех и стабилизации выходного напряжения. При значительных отклонениях во внешней сети электроснабжения ИБП переходит на питание от батарей и формирует синусоиду.

При выборе линейно-интерактивного ИБП необходимо учитывать, что они различаются по типу выходного напряжения при работе от инвертора – это определят их стоимость и применение:

• линейно-интерактивные ИБП с модифицированной синусоидой подойдут для защиты компьютеров, бытовой техники и оборудования, в составе которого есть импульсные блоки питания и отсутствует электродвигатель;
• линейно-интерактивные ИБП с чистой синусоидой на выходе – это более экономичная альтернатива ИБП двойного преобразования. Они подойдут практически для любого типа потребителей, за исключением тех, которым требуется стабильное напряжение без провалов.

Преимущества:

• экономичность;
• надежность;
• простота использования;
• эффективная защита от скачков напряжения.

Применение:

• для домашнего пользования;
• малые офисы и небольшие предприятия.

К таким ИБП можно подключить персональные компьютеры, сетевое оборудование, небольшие серверы и офисную технику.

Необходимо учитывать, что время переключения на инвертор у линейно-интерактивных ИБП занимает до 10 мс. – это ограничивает их применение для оборудования, которое критично относится к любым провалам в сети электроснабжения.

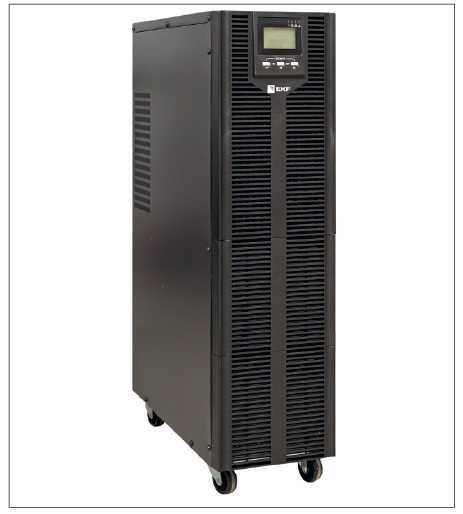

SW915Pro-T-G5 трехфазный ̆ ИБП двойного преобразования

На что обращать внимание при выборе ИБП?

При выборе подходящего ИБП важно учитывать:

• суммарную мощность защищаемого оборудования;
• время, необходимое для завершения работы;
• требования к качеству электропитания;
• бюджет на приобретение;
• тип синусоиды выходного напряжения;
• вариант размещения аккумуляторной батареи (встроенная или внешняя);
• тип АКБ (AGM, гель, литий).

Заключение

При выборе ИБП обязательно нужно учитывать мощность оборудования. Например, если ваша система мониторинга требует 500 Вт энергии, выбирайте модель на 800–1 000 Вт, чтобы обеспечить запас мощности.

Выбор качественного источника бесперебойного питания – это не просто покупка устройства, это инвестиция в безопасность ваших данных и защиту оборудования. Не ждите отключений электроэнергии – действуйте заранее! Защитите свои проекты уже сегодня!

Иллюстрации предоставлены автором.
