Агрегатные и модульные установки газового пожаротушения

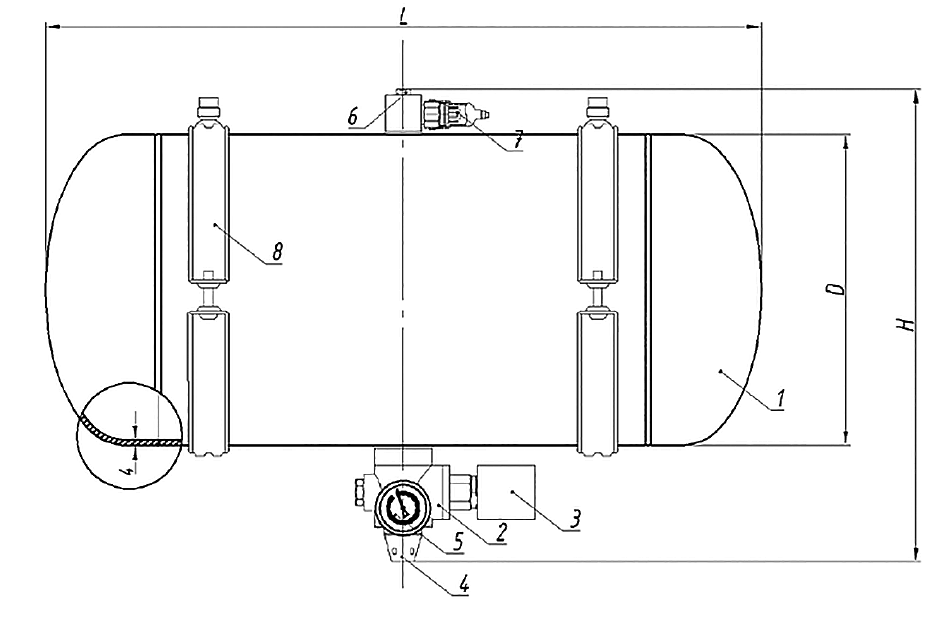

Модули газового пожаротушения МПХ-ТОП – простота и эффективность

https://asptgroup.ru

Назначение оборудования

Модули МПХ-ТОП предназначены для длительного хранения под давлением и выпуска в защищаемый объем газовых огнетушащих веществ при тушении пожаров классов А (твердых горючих веществ), В (жидких горючих веществ) и Е (тушение электрооборудования, находящегося под напряжением).

Решаемые задачи

Модули МПХ-ТОП – это универсальное, коробочное, экономически выгодное и эффективное решение для защиты небольших помещений: серверных, помещений с электрооборудованием, ГРЩ, дизель-генераторных, аккумуляторных, архивов.

Технические характеристики

Подвесное исполнение, небольшой вес, широкая линейка объемов от 4 до 30 литров.
Тип конструктивного исполнения – модульный.
В качестве огнетушащих веществ в системах газового пожаротушения МПХ используются газовые огнетушащие вещества (ГОТВ): хладон 125, хладон 227еа, хладон 318Ц, ФК-5-1-12.
Способ тушения – объемный.
Модули МПХ-ТОП устанавливаются в любом помещении, где нет возможности разместить традиционные (напольные) модули.

Передовые технологии

Главной задачей является предоставление клиенту высокоэффективного коробочного решения. В комплект модулей МПХ-ТОП входит все необходимое для монтажа.

Программная интеграция аппаратной части

АУП Модули МПХ-ТОП интегрируются с любыми приемно-контрольными приборами, в том числе Болид, Рубеж, АРГУС-СПЕКТР, Siemens, Honeywell, BOSCH, Esser, Simplex и др.

Конкурентные преимущества

Модули МПХ-ТОП – единственные в России модули газового пожаротушения подвесного исполнения с соблюдением всех требований ГОСТ 53281–2009.

Что оценят покупатели

Модули МПХ-ТОП с газовыми огнетушащими веществами являются эффективным решением задачи по обеспечению пожарной безопасности. Применение газового огнетушащего вещества Genius™ 1230 (ФК-5-1-12) в модулях МПХ-ТОП на сегодняшний день является самыми эффективным для тушения электрооборудования и одновременно безопасным для человека.

Экономическая эффективность

Модули МПХ-ТОП экономически целесообразно применять для небольших помещений.
Таким образом снижаются трудозатраты на монтаж, отсутствует потребность в дополнительной площади для размещения модуля напольного исполнения, решения с использованием модулей МПХ-ТОП дешевле модулей напольного исполнения для небольших помещений.

Сертификат ЕАЭС RU C-RU.HE55.В.00024/23 от 21.08.2023 г.

Появление на рынке: 2023 г.
Ценовой сегмент: средний

Проекты

Больница (г. Москва, ул. Азовская, д. 22, корп. 1, 2, 3); МДК "Меркурий Тауэр" (г. Москва); ЖК Red7 (г. Москва, ЦАО) и др.

↑ вверх ↑

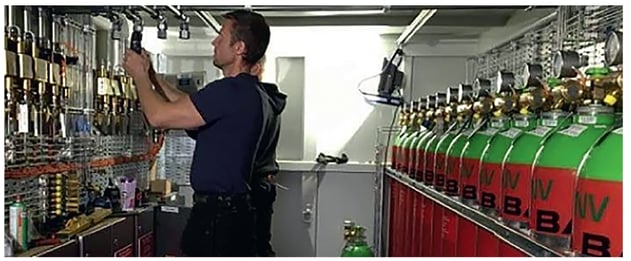

Установки экологически чистого газового пожаротушения на основе газового огнетушащего вещества "Инерген" – полная безопасность и спокойствие

Описание установки

Установки экологически чистого газового пожаротушения на основе газового огнетушащего вещества "Инерген" (IG-541) в соответствии с требованиями ТР ЕАЭС 043/2017, СП 485.1311500 2020 России, ISO 14520 (Российское производство модулей газового пожаротушения МПИН-350-80-8, МПИН-350-50-8, МПИН-350-30-8 с применением газового огнетушащего вещества "Инерген" в составе азот – 52%, аргон – 40%, СО₂ – 8%).

Решаемые задачи

Для тушения объемным способом пожаров классов А, В, С, Е.
Применение модулей газового пожаротушения, заправленных ГОТВ "Инерген", является оптимальным решением для пожарной защиты помещений, где существует риск непреднамеренного присутствия людей при пожаре.

Особенности установки

Модуль газового пожаротушения МПИН состоит из баллона хранения ГОТВ, ЗПУ, заправлен ГОТВ "Инерген", укомплектован электромагнитным активатором, распределительным коллектором. Срок службы 50 лет.
Наличие программного обеспечения для расчетов.

Технические характеристики

Для модуля МПИН- 350-80-8:

• Рабочее давление при 50 °C – 35,0 МПа.
• Давление в модуле при 20 °C – 30,0 МПа.
• Пробное (испытательное) давление модуля – 45,0 МПа.
• Пробное давление ЗПУ – 52,5 МПа.
• Диаметр условного прохода ЗПУ 8 мм.
• Вместимость баллона 80 л.
• Высота модуля не более 1920 мм.
• Диаметр баллона 267 мм.
• Масса заправленного модуля не более 151,3 кг.

ГОТВ "Инерген" (IG-541):

• Состав: азот (N2) – 52% (об.); аргон (Ar) – 40% (об.); двуокись углерода (CO2) – 8% (об.).
• Нормативная огнетушащая концентрация 36,5% (по H-гептану).
• Плотность паров при P = 101,3 кПа и T= 20 °C 1,42 кг/м³.
• Масса ГОТВ в модуле 33,1 кг.
• Масса остатка ГОТВ в модуле после срабатывания 0,11 кг.

Конкурентные преимущества

Важнейшим свойством ГОТВ "Инерген" является возможность нахождения человека продолжительное время в гипоксической атмосфере помещения при уменьшении количества кислорода в защищаемом помещении до уровня, при котором процесс горения прекращается.

При этом ГОТВ "Инерген" не препятствует выполнению осмысленных умственных, физических действий и не ограничивает способность человека самостоятельно покинуть помещение.

Что оценят покупатели

В сегменте газового пожаротушения "Инерген" относится к тушению природными сжатыми газами. "Инерген" состоит из газов, образующих нашу атмосферу, он абсолютно безопасен в экологическом отношении, термостойкий, не токсичный, прозрачный, не нарушает видимости на путях эвакуации, в отличие от хладонов не разлагается на опасные вещества при пожаре и в огнетушащей концентрации защищаемого помещения безопасен для людей.

ГОТВ "Инерген" не снижает видимости в защищаемом помещении, и этим он выгодно отличается от всех хладонов и углекислоты.

Инновационный подход

При разработке газового состава "Инерген" использованы физиологические особенности человека. Присутствующая в составе "Инергена" двуокись углерода приводит в действие естественные механизмы человеческого организма, улучшает насыщение крови кислородом, увеличивает поток крови к головному мозгу, тем самым увеличивается сопротивление человека гипоксии. "Эффект СО₂" в ГОТВ "Инерген" позволяет человеку находиться при снижении уровня кислорода во вдыхаемом воздухе в течение гораздо большего периода времени, чем это случилось бы без присутствия СО₂, и многочисленные медицинские эксперименты, в том числе на добровольцах, подтверждают это.

Высокий уровень пожарной безопасности

Многолетний опыт эксплуатации в мире показывает целесообразность использования систем/установок газового пожаротушения с применением ГОТВ "Инерген" в местах, где требуется одновременно потушить пожар без ущерба электронике и иным ценностям при возможном нахождении в защищаемом помещении людей, случайно или вынужденно оказавшихся в зоне пожара.

Экономическая эффективность

Эффективность ГОТВ "Инерген" в целях пожаротушения проверена многолетним использованием в мире на протяжении уже 70 лет, в том числе в России на протяжении 20 лет.

В Интернациональном стандарте систем газового пожаротушения ISO 14520 от 2015-12-01, приложение G "Сохранение воздействий на персонал", п. G.5.1.2, приведены рекомендации по применению IG-541: "IG-541 использует углекислоту для стимулирования характеристик дыхания, предназначенных для поддержания жизни в условиях дефицита кислорода, для защиты персонала…"

Сертификат на модуль № ЕАЭС RU.С13.В.00824/23
Декларация на огнетушащий состав "Инерген" № ЕАЭС N RU Д-RU.РА07.В.73830/22

Потребители

Помещения обработки электронных данных, контроля и управления, серверных, АТС, диспетчерских, помещений музеев, банков

Проекты

Фондохранилище Эрмитажа, архив Библиотеки им. Ленина ( Дом Пашкова), серверные Москва-Сити, Афипский НПЗ, Апинский НПЗ, Ленинградская АЭС, ЦОД для Tele2 (Нижний Новгород, Новосибирск), АГНКС для ГМТ Газпром, архивы Калининграда и Москвы, фармацевтический завод в Калуге и др.

Wisenet XNF-9013RV – вандалозащищенная панорамная AI-видеокамера

www.hanwhavision.com

Решаемые задачи

Охват большей площади без слепых зон и ситуационный видеоконтроль средствами ИИ.

Основные характеристики

• 12 Мпк КМОП-сенсор 1/2,3".
• Сверхширокоугольный стереографический объектив "рыбий глаз" 1,08 мм.
• ИК-подсветка Wise IR до 13 м.
• Extreme WDR (120 дБ).
• Встроенный микрофон.
• 2 слота под SD-карты памяти суммарным объемом 1 Тбайт.
• Уличное антивандальное исполнение.
• Усиленная кибербезопасность (TPM 2.0 (FIPS 140-2) и др.).

Параметры видеосигнала

• Видеокодеки H.265/H.264. l 30 к/с при 3008х3008 пкс.
• Оптимизация видеокомпрессии WiseStream III (на базе ИИ).

Возможности аналитики

• 8-зонный детектор движения.
• Видеодетекторы на основе ИИ: детекция объектов (человек, лицо, автомобиль, номерной знак). Праздношатание, фильтрация по направлению движения; виртуальная линия, детектор оставленных/похищенных предметов, внешнего воздействия и др.
• Бизнес-аналитика: подсчет посетителей, тепловая карта, управление очередью.
• Аудиоаналитика: выстрел, разбитие стекла, взрыв, громкий крик.

Конкурентные преимущества

На камере в разы больше возможностей по деварпингу видеопотока, используется собственная качественная линза. Реализованы преимущества линейки Wisenet 7, включая полный набор передовой аналитики и инструментов киберзащиты.

Интеграционные возможности

Строгое соответствие протоколу ONVIF, при этом поддерживаются профили не только S/G/T, но и новейший M. Возможна загрузка внешних аналитических приложений.

Экономическая эффективность

Видеокамера с охватом 360 град. качественно обеспечивает безопасность, предотвращает потери и работает на объекте "за четверых", заменяя собой до 4 обычных купольных камер.

Появление на рынке: январь 2023 г.
Ценовой сегмент: высокий

Установки газового пожаротушения МПТХ2 – защита от пожара с минимальными убытками

Весь перечень работ в области газового пожаротушения и смежных инженерных систем противопожарной безопасности: обследование, проектирование, поставка, монтаж, обслуживание.

Мы производим установки газового пожаротушения с 2004 г., поэтому полностью уверены в своем оборудовании.

Назначение оборудования

Тушение пожаров классов А, В и Е. Защита электрооборудования, серверных, ЦОД, архивов, пультов управления, культурных ценностей от повреждения и вывода из строя.

Технические характеристики

• Простор для конфигураций: 8 объемов модулей, 2 диаметра запорной арматуры, 3 типа запуска.
• Температурный режим от -20 до +55 °C.
• Безопасные огнетушащие составы.

Что оценят покупатели

• Повышенная герметичность модулей.
• Отсутствие разрушаемых и сменных элементов при срабатывании.
• Прочная конструкция при работе под большим давлением.
• Высокое качество механической обработки поверхностей деталей.
• Насадки собственной разработки для разных типов помещений.

Появление на рынке: 2019 г.

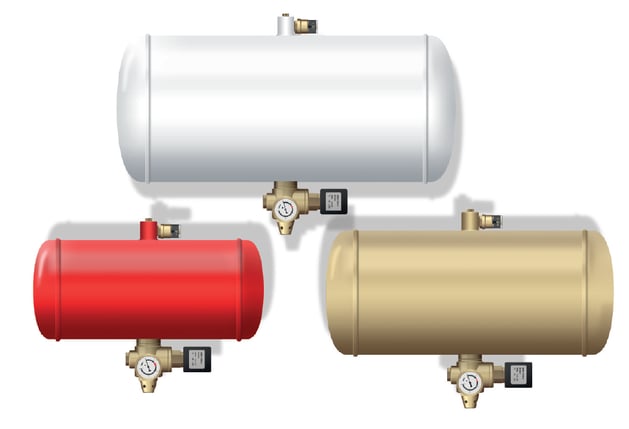

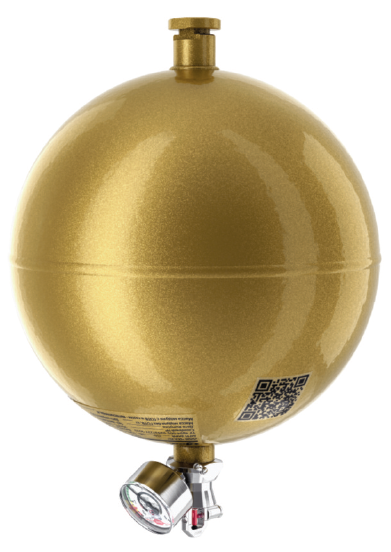

МГП "ЗАРЯ" подвесного исполнения

В 3 раза более простое проектирование и монтаж

www.zarya.one

Назначение оборудования

Защита от пожара помещений с ценным имуществом и электрооборудованием: архивов, серверных, кроссовых, блок-контейнеров, хранилищ, складов, лабораторий, станков ЧПУ и т.д.

Основные характеристики

• Тип конструктивного исполнения – модульный, подвесной.
• Вид применяемого огнетушащего вещества – газовое (хладон 227еа, хладон 125, ФК-5-1-12).

• Способ тушения – объемный.

Технические характеристики

Дополнительные опции: рукав высокого давления, ЗПУ с электромагнитным клапаном, специальные форсунки под хладоны и фторкетон с разным углом распыла.

Конкурентные преимущества

• Проектирование не требует гидравлических расчетов.
• Модули монтируются без сварочных работ и установки трубной разводки.
• Компактный размер: модули не занимают полезного пространства.
• Цифровой паспорт: всегда в наличии по QR-коду.
• 4 вида обязательных испытаний и 216 контролируемых параметров при производстве КАЖДОГО модуля.

Экономическая эффективность

Применение модулей подвесного исполнения позволяет:

• сэкономить время на проектировании;
• сэкономить время и средства на монтаже системы безопасности;
• сэкономить до 30% бюджета в сравнении с классическими напольными модулями при применении в помещениях малого и среднего объема.

Что оценят покупатели

• Абсолютная безопасность.
• Безупречная поддержка.

Появление на рынке: 2016 г.

Проекты

Новый зимовочный комплекс "Восток" в Антарктиде, Белорусская АЭС, новые поликлиники Московского стандарта, главный офис "МегаФон", Арктик СПГ-2 и др.

↑ вверх ↑

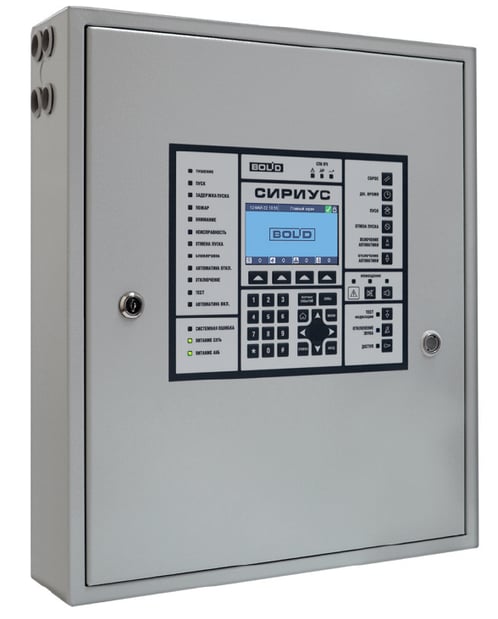

ППКУП "Сириус" – универсальная адресная СПА для любого объекта

www.bolid.ru

Назначение оборудования

Прибор для организации адресно-аналоговых систем газового, порошкового, аэрозольного пожаротушения.

Решаемые задачи

"Сириус" – прибор в моноблочном исполнении, который в автономном режиме может использоваться для построения адресных СПС, СОУЭ, СПДВ и АУПТ малых объектов, не требуя подключения дополнительных блоков по интерфейсу RS-485.
На средних объектах "Сириус" может выступать в качестве сетевого контроллера ИСО "Орион".
А для крупных объектов реализована возможность объединения до 32 ППКУП в единую систему.

Конкурентные преимущества

Лучшее на рынке соотношение цены/качества/функционала.

Передовые технологии

Конфигурирование и удаленный мониторинг ППКУП "Сириус" осуществляется через веб-интерфейс.

Технические характеристики

• Управление до 127 зонами пожаротушения.
• 2 адресные линии с возможностью расширения до 124.
• 127 адресных устройств (извещателей, исполнительных модулей) в одной адресной линии и 125 радиоканальных устройств на один радиорасширитель.

Экономическая эффективность

СПА лишь часть ИСО "Орион", которая позволяет строить системы охранной сигнализации, СКУД, АСКУЭ и автоматизации. Для решения разных задач могут использоваться одни модели блоков. Специалистам нет необходимости изучать оборудование различных производителей, а взаимозаменяемость компонентов подсистем снижает стоимость владения.

Из-за большой тиражности более 90% проектно-монтажных компаний имеют опыт работы с ИСО "Орион". Благодаря этому у заказчика никогда не возникнут проблемы с проведением монтажных работ и последующего обслуживания.

Появление на рынке: август 2021 г.
Ценовой сегмент: низкий

Потребители

Промышленные предприятия, объекты энергетики, серверные, хранилища различных ценностей

↑ вверх ↑

Пожаротушение: автоматизация, инновации и первоочередные задачи

На вопросы редакции о состоянии и перспективах систем автоматического пожаротушения отвечают ведущие эксперты отрасли, представители компаний "АСПТ Спецавтоматика" и ООО "ТЕХНОС-М+".

Эксперты ответили на следующие вопросы:

• Нужно ли полностью автоматизировать пожаротушение или же следует оставлять возможность управления этим процессом в ручном режиме? Как найти оптимальный баланс автоматического и ручного управления?

• Какие новые технологии, разработки в области пожаротушения могут значительно повысить его эффективность, повлиять на экономику, дать другие улучшения? Используются ли такие инновации российскими производителями?

• Какие методы минимизации ложных срабатываний являются наиболее эффективными и почему?

• Одним из критических моментов для пожарной безопасности в России эксперты называют отсутствие производства хладонов. Согласны ли вы с этим? Возможно ли возобновить такое производство и что для этого требуется?

• Какие еще проблемы в области пожарной безопасности наиболее актуальны? Что можете предложить для их решения?
