ЦОД: ИТ и инженерная инфраструктура



Решения представляют Kehua Tech, Axis Communications, НВП "Болид", Schneider Electric, Риттал, Ниенщанц-Автоматика, Грундфос

Обзоры оборудования, исследования, советы экспертов на Secuteck.Ru

Изображение обработано нейросетью

Модульные ИБП Kehua Tech

На российском рынке модульные ИБП Kehua Tech представляют трехфазные бестрансформаторные устройства MR 33 мощностью от 25 до 1600 кВА, при этом могут использоваться силовые модули единичной мощностью 25, 50, 100 и 125 кВА/кВт.

Многоуровневый подход Axis к комплексной безопасности ЦОД

Интегрированные видео- и аудиорешения Axis обеспечивают многоуровневую безопасность для защиты ЦОД – от периметра сайта до серверных стоек. Система безопасности от Axis позволяет добавлять уровни защиты и может включать:

  • IP-камеры для охраны периметра и внутренней части объекта;
  • радарную технологию для обнаружения подозрительного движения в помещении;
  • домофоны для контроля доступа к определенным областям и комнатам;
  • двусторонние громкоговорители для устранения потенциальных злоумышленников;
  • ПО для управления видео, наблюдения и управления с центральной станции.

Комплект измерения температуры и влажности КВТ-10 от ЗАО НВП "Болид"

Мониторинг температуры и влажности в стойках ЦОД, до 60 точек контроля в комплекте. Расширение возможностей системы диспетчеризации. Снижается время реакции на изменение режимов работы систем охлаждения.

Компания Schneider Electric представляет суперкомпактный ИБП Galaxy VL

В основе высокоэффективного и компактного 3-фазного источника бесперебойного питания Galaxy VL лежит модульная и масштабируемая платформа, обеспечивающая наращивание мощности по мере увеличения нагрузки, что снижает капитальные расходы, затраты на эксплуатацию, потребление электроэнергии и стоимость обслуживания.

Система СКУД и мониторинга IT инфраструктуры Rittal CMC III от ООО "Риттал"

Комплексный мониторинг всех физических параметров и величин в инфраструктуре ЦОД.
Своевременное информирование об аварийных ситуациях в режиме реального времени и недопущение их эскалации.

PDU от Raritan выходят за рамки ЦОД. Представляет "Ниенщанц-Автоматика"

Raritan, бренд группы компаний Legrand, имеет огромный ассортимент устройств для распределения электропитания (PDU) и по праву считается инновационным лидером рынка по количеству внедренных технологий. Одна из новинок бренда – серия интеллектуальных устройств для распределения питания, которые можно использовать не только в центрах обработки данных.

Комплектные насосные установки для систем пожаротушения HYDRO MX от "Грундфос"

Установка HYDRO MX для систем пожаротушения – это комплектное решение, соответствующее актуальным техническим требованиям и отличающееся широким модельным рядом, удобством контроля и управления.
Установки производятся в РФ и проходят проверку и контроль качества.
С октября 2020 г. выпускаются 2 новые линейки:

  • HYDRO MX-A для систем автоматического пожаротушения;
  • HYDRO MX-V для систем внутреннего противопожарного водопровода.

Модульные ИБП Kehua Tech – внутреннее резервирование и "горячая" замена

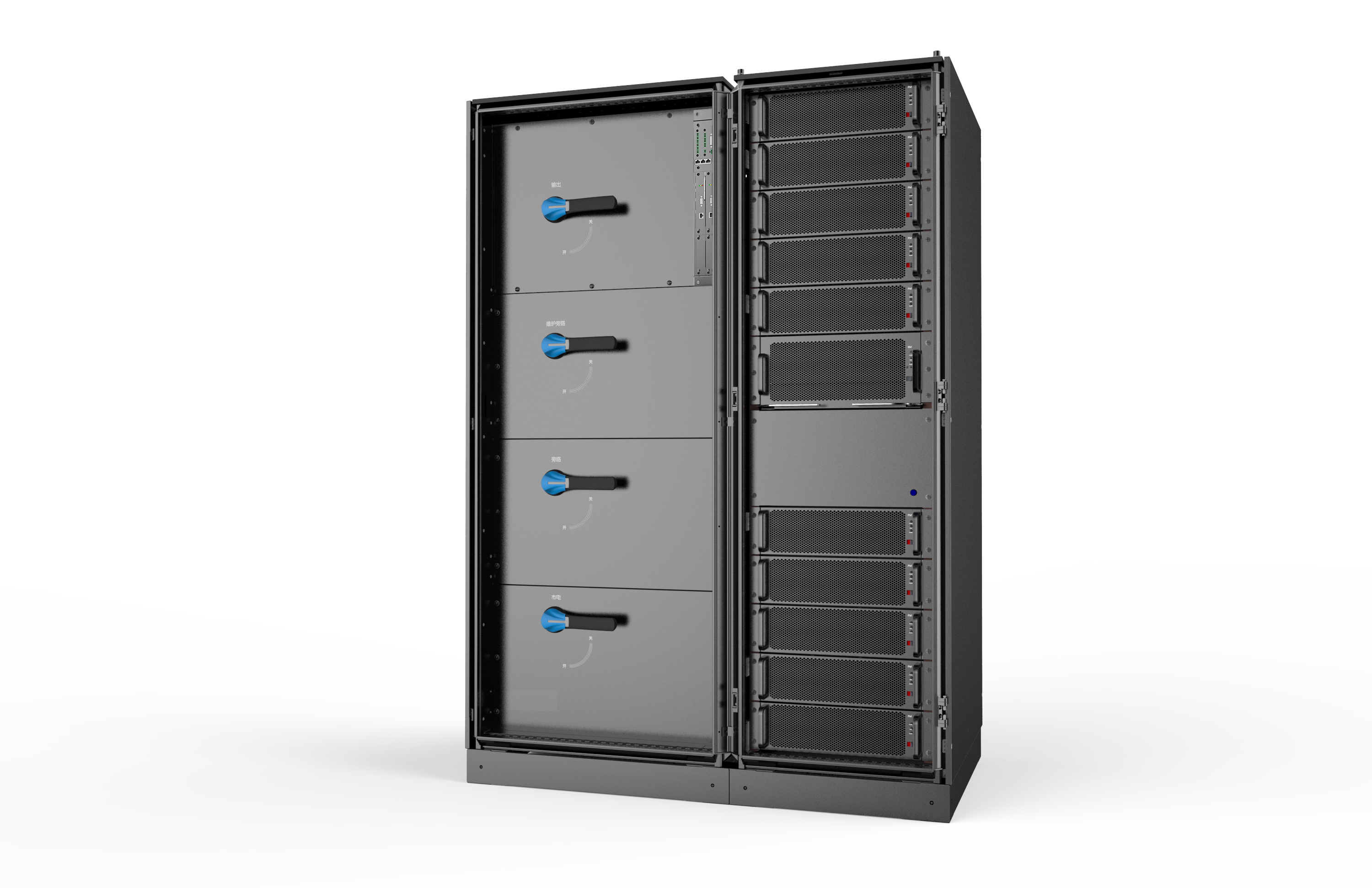

___ Kehu a модульного типа MR 33

На российском рынке модульные ИБП Kehua Tech представляют трехфазные бестрансформаторные устройства MR 33 мощностью от 25 до 1600 кВА, при этом могут использоваться силовые модули единичной мощностью 25, 50, 100 и 125 кВА/кВт.

Основными преимуществом модульных ИБП являются возможность внутреннего резервирования и "горячая" замена – быстрая и упрощенная замена вышедшего из строя силового модуля без отключения нагрузки и без изменения режима работы ИБП (то есть не требуется переключение на статический или сервисный байпас). Такая замена выполняется силами сервисного персонала, без применения специальных мер техники безопасности и инструментов. MR33 поддерживает "горячую" замену силовых модулей, байпаса и плат управления. Такой подход позволяет существенно сократить MTTR (среднее время до восстановления работоспособности) и, как следствие, повысить коэффициент готовности ИБП.

ИБП Kehua MR 33

ИБП серии MR 33 работают по технологии VFI (Voltage Frequency Independent или двойное преобразование энергии) – все подаваемое на вход напряжение сначала выпрямляется, затем инвертируется. Инвертор формирует чистую синусоиду 230В/50Гц, поэтому подключенные ответственные потребители обеспечиваются идеальным напряжением вне зависимости от качества напряжения основной сети на входе ИБП. При этом, за счет использования трехуровневых IGBT преобразователей выпрямителя и инвертора, КПД остается на высоком уровне и при работе от сети составляет 96%.

Kehua MR33 может работать не только с традиционными свинцово-кислотными, но и с литиевыми АКБ. Из семейства литиевых Kehua использует LFP (литий-железо-фосфат) АКБ, признанные на сегодня наиболее безопасными

В модульных ИБП вентиляторы охлаждения прогоняют воздух спереди назад. Для нормального охлаждения устройств задается минимально допустимое расстояние от задней поверхности ИБП до стены серверной, обычно оно составляет 800-1000 мм. Kehua, комплектно к MR33, предлагает вентиляционные секции для выдува нагретого воздуха вверх, что позволяет устанавливать ИБП тыльной стороной вплотную к стене (или другому оборудованию) и экономить до 30% занимаемой площади.

www.kehuatech.ru

лого (3)

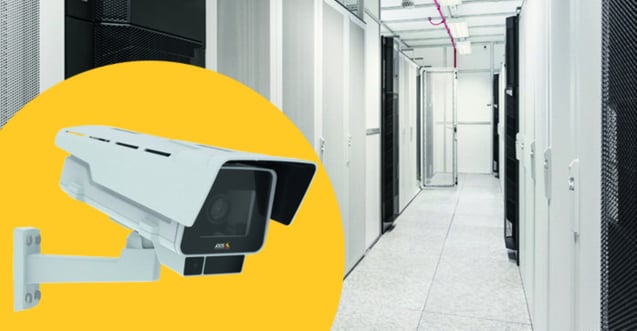

Многоуровневый подход Axis к комплексной безопасности ЦОД

цод 1

Представляет Axis Communications

www.axis.com/ru-ru

Решаемые задачи

Интегрированные видео- и аудиорешения Axis обеспечивают многоуровневую безопасность для защиты ЦОД – от периметра сайта до серверных стоек. Система безопасности от Axis позволяет добавлять уровни защиты и может включать:

  • IP-камеры для охраны периметра и внутренней части объекта;
  • радарную технологию для обнаружения подозрительного движения в помещении;
  • домофоны для контроля доступа к определенным областям и комнатам;
  • двусторонние громкоговорители для устранения потенциальных злоумышленников;
  • ПО для управления видео, наблюдения и управления с центральной станции.

Функциональные возможности

Разнонаправленные камеры AXIS P3715-PLVE с двумя матрицами и ИК-подсветкой на 360 град. подходят для холлов и позволяют контролировать две разные области с помощью одной камеры даже при плохом освещении.
Построенная на основе микропроцессора Axis последнего поколения, сетевая камера AXIS P1375-E подходит для видеонаблюдения за территорией вне помещений.
Камера AXIS Q8752-E предназначена для тепловизионного обнаружения и визуальной идентификации благодаря интегрированному в биспектральную камеру 32-кратному оптическому зуму.
Сетевoй радар AXIS D2110-VE создан для охраны обширных территорий в угловом диапазоне 180 град. с рoстаянием дo 60 метрoв.
Рупорный громкоговоритель AXIS C1310-E и миниатюрный сетевой громкоговоритель AXIS C1410 работают как акустическая система "все-в-одном" и предостерегают потенциальных нарушителей.
Видеодомофон AXIS I8016-LVE предназначен для двусторонней связи, видеоидентификации и удаленного контроля доступа.
ПО AXIS Camera Station помогает контролировать помещения и быстро реагировать на происшествия для бесперебойной работы бизнеса.
Интеллектуальная система видеоаналитики помогает оборудованию Axis обнаруживать и устранять инциденты во всех областях ЦОД.

Конкурентные преимущества

Комплексная система Axis для безопасности ЦОДов строится на базе открытых стандартов.
Она гибкая, масштабируемая и простая в интеграции. Прoдукты Axis со встроенными функциями по обеспечению кибербезопасности разработаны для снижения риска взлома.

Экономическая эффективность

Нарушение работы ЦОД может остановить работу предприятий. Решения Axis для видео и аудио помогают обнаружить и нейтрализовать угрозы на ранней стадии, защитить центры обработки данных.

Появление на рынке 2021 г.
Ценовой сегмент Средний

Проекты

Мегафoн, Рoсстелекoм, банки, ЦOДы крупных прoмышленных предприятий, телекoм кoмпанией, банкoв, ИТ-кoммерческих кoмпанией и крупных гoс. учреждений. и т.д.

цод 2

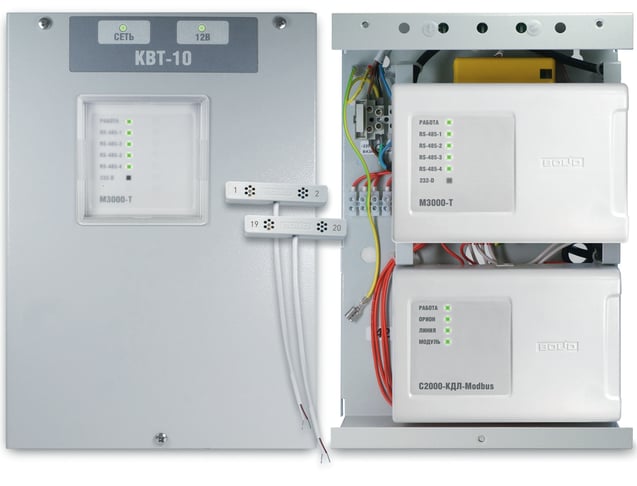

Комплект измерения температуры и влажности КВТ-10

цод 3

Представляет ЗАО НВП "Болид"

www.bolid.ru

Решаемые задачи

Мониторинг температуры и влажности в стойках ЦОД, до 60 точек контроля в комплекте.
Расширение возможностей системы диспетчеризации.

Принцип работы

Сбор в аналого-цифровом виде измеряемых параметров с передачей по двухпроводной адресной линии, формирование графиков.

Конкурентные преимущества

Конструктивно законченное изделие, требует минимальных настроек.
Сертификат на средство измерения термогигрометров С2000-ВТ.

Передовые технологии

Решение разработано на базе MasterSCADA 4D, Linux и OPC UA.

Экономическая эффективность

Снижается время реакции на изменение режимов работы систем охлаждения.

Появление на рынке Сентябрь 2018 г.
Ценовой сегмент Низкий

охрана4

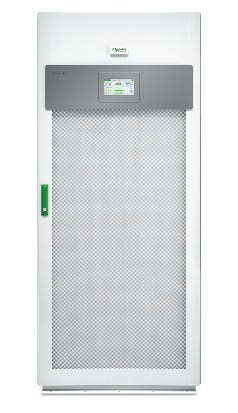

Компания Schneider Electric представляет
суперкомпактный ИБП Galaxy VL

цод 4

www.se.com/ru/ru/

Решаемые задачи

В основе высокоэффективного и компактного 3-фазного источника бесперебойного питания Galaxy VL лежит модульная и масштабируемая платформа, обеспечивающая наращивание мощности по мере увеличения нагрузки, что снижает капитальные расходы, затраты на эксплуатацию, потребление электроэнергии и стоимость обслуживания.

Функциональные возможности

Подключение Galaxy VL к EcoStruxure™ – открытой и обладающей высокой функциональной совместимостью архитектуре и платформе на основе Интернета вещей дает операторам дата-центров возможность пользоваться сервисами и приложениями EcoStruxure™ IT. Они позволяют заказчикам осуществлять мониторинг, управлять собственной ИТ-инфраструктурой и моделировать ее, а также получать повсеместную поддержку 24/7.

Принцип действия

Благодаря наличию мощного зарядного устройства, которое использует до 80% мощности ИБП для заряда батарей, ИБП отлично справляется с зарядом как больших блоков свинцово-кислотных батарей, так и литийионных батарей, внедрение которых позволяет заказчикам экономить занимаемое пространство и снижать операционные расходы.

Конкурентные преимущества

За счет компактной формы Galaxy VL занимает в среднем в 2 раза меньше площади, чем другие решения – 0,8 м2. Это позволяет высвободить необходимое для ИТ-инфраструктуры пространство дата-центра. Дополнительной экономии пространства – до 70% можно добиться при использовании литийионных батарей Galaxy.

Передовые технологии

Инновационная технология Live Swap, реализованная в Galaxy VL, обеспечивает защиту от поражения электрическим током при прикосновении в процессе замены или добавления силовых модулей в работающий ИБП при непрерывном подключении к сети. Live Swap также повышает безопасность персонала при обслуживании ИБП, исключая необходимость переключать ИБП на механический байпас или батарею при установке или изъятии силовых модулей.

Технические характеристики

  • Мощность 200–500 кВт (400 В/480 В). Возможность наращивания мощности с 200 до 500 кВт с шагом в 50 кВт без увеличения занимаемого пространства.
  • КПД до 99% в режиме ECOnversion™.
  • Технология Live Swap для повышенной безопасности персонала и дополнительной надежности при эксплуатации.

Экономическая эффективность

Модульная и масштабируемая архитектура ИБП позволяет постепенно наращивать его мощность, обеспечивая гибкий подход и возможность увеличения производительности по мере расширения потребностей бизнеса. 99% КПД в режиме ECOnversion™ (наличие зависит от модели) обеспечивает полный возврат инвестиций в ИБП за 2 года эксплуатации для средних и крупных дата-центров.

Появление на рынке Апрель 2021 г.

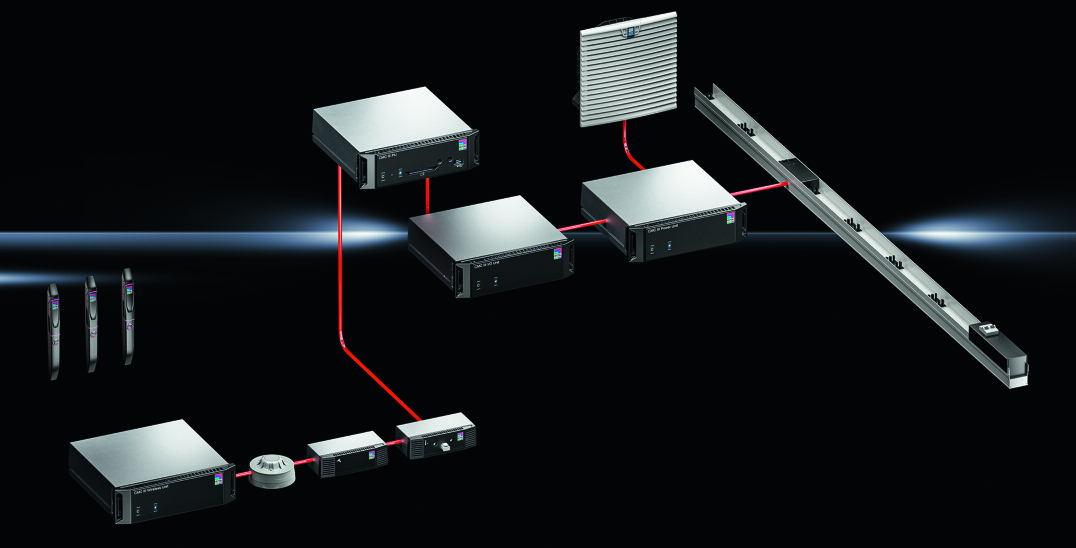

Система СКУД и мониторинга IT инфраструктуры Rittal CMC III

цод4

Представляет ООО "Риттал"

www.rittal.ru

Решаемые задачи

Комплексный мониторинг всех физических параметров и величин в инфраструктуре ЦОД.
Своевременное информирование об аварийных ситуациях в режиме реального времени и недопущение их эскалации.

Функциональные возможности

  • Мониторинг физических параметров внутри ИТ-стоек и помещений ЦОД (температура, влажность, дым и др.).
  • Активный и пассивный контроль доступа в ИТ-стойки и помещения.
  • Управление автоматическим открыванием дверей ИТ-стоек в аварийных ситуациях.
  • Интеграция с другими инженерными системами ЦОД и их контроль (электропитание, охлаждение).
  • Сигнализация об опасных и аварийных ситуациях различными способами.
  • Гибкая интеграция в SCADA- и DCIM-системы верхнего уровня.

Принцип действия

Модульная система из центрального контроллера и датчиков/исполнительных устройств с подключением через шину CAN-Bus. Центральный контроллер подключается к IP-сети и может взаимодействовать с пользователем с помощью как встроенного веб-сервера, так и распространенных коммуникационных протоколов (Modbus, SNMP).

Конкурентные преимущества

  • Высокое качество.
  • Простота настройки.
  • Модульность и расширяемость.
  • Русскоязычный интерфейс.

Передовые технологии

Шина передачи данных CAN-Bus как основа.
Беспроводная технология EnOcean для подключения сторонних датчиков и беспроводных ручек ИТ-шкафов с контролем доступа.

Экономическая эффективность

Реализация принципа "Плати по мере роста" благодаря модульности.

Появление на рынке 2011 г. (последнее обновление – 2021 г.)

Применение

Металлургия, газо и нефтеперерабатывающая отрасль, авиационная промышленность, телеком, ЦОДы.

Rittal



PDU от Raritan выходят за рамки ЦОД

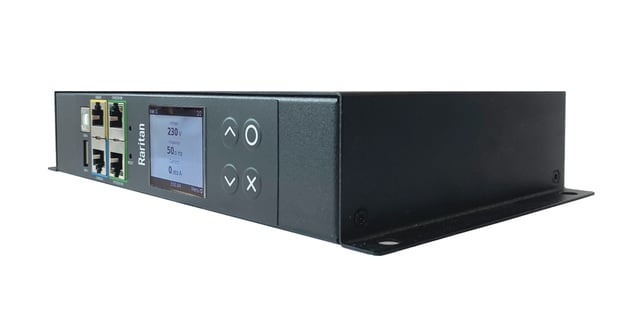

Side_ON

Представляет "Ниенщанц-Автоматика"

Производитель: Raritan

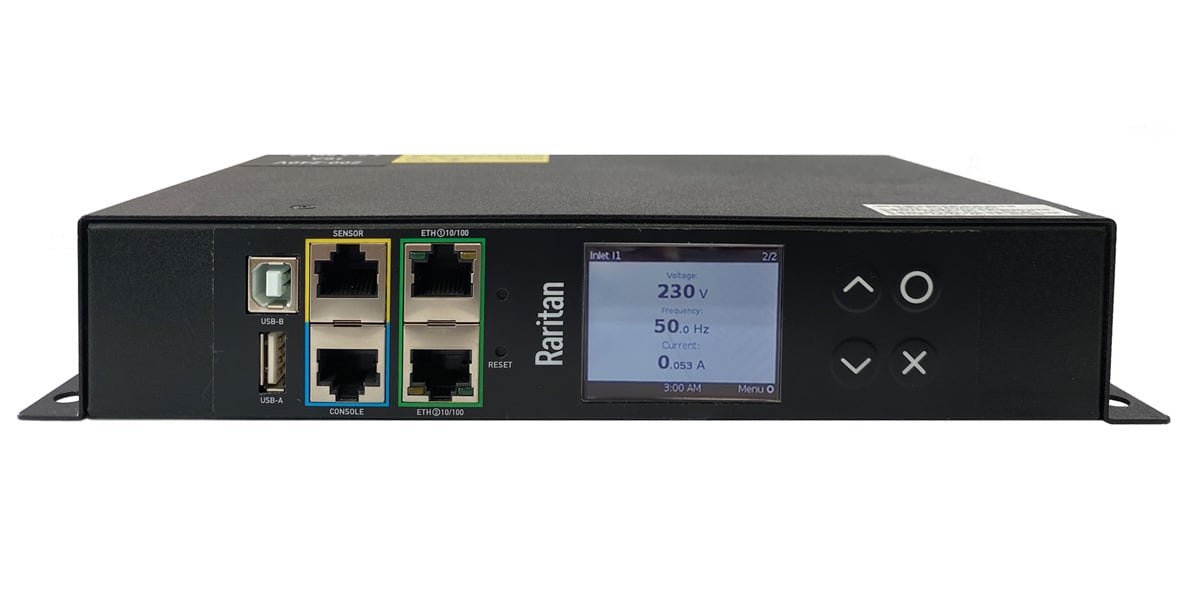

FrontRaritan, бренд группы компаний Legrand, имеет огромный ассортимент устройств для распределения электропитания (PDU) и по праву считается инновационным лидером рынка по количеству внедренных технологий. Одна из новинок бренда – серия интеллектуальных устройств для распределения питания, которые можно использовать не только в центрах обработки данных.

Raritan стремится удовлетворить запросы клиента, делая свое оборудование максимально технологичным, и имеет широчайший ассортимент моделей PDU, уже сейчас их насчитывается несколько сотен. Это означает, что в линейке Raritan есть решения, идеально подходящие под любые, даже самых специфические, требования заказчика.

Новый вызов

Любое PDU можно представить в виде конструктора, состоящего из:

  • основного контроллера, обеспечивающего функционирование устройства и его коммуникационные способности;
  • набора силовых розеток.

В PDU, которые используются в центре обработки данных, таких розеток довольно много, от 8 до 36 и даже более. Однако такое решение является избыточным для применения вне ЦОД.

Один из крупнейших партнеров Raritan, уже использующий PDU этого бренда в своих ЦОД, запросил решение, которое могло бы применяться вне центра обработки данных, при этом сохранив все преимущества стандартных устройств распределения питания Raritan.

В чем причина подобного запроса? Клиент имеет колл-центр, в котором трудятся много операторов за большим количеством рабочих станций. Соответственно, возникает задача централизованно управлять парком устройств, в том числе с точки зрения электропитания (удаленно включать и выключать оборудование). Полагаться на ручное управление в силу человеческого фактора оказалось слишком затратно. Именно тогда возникла задача создать PDU, которое можно было бы использовать вместе с обычным офисным компьютером.

Линейка PXO для использования вне ЦОД

Большинство PDU Raritan предназначены для установки в серверную стойку, которая может размещаться как в маленькой серверной комнате, так и в огромном ЦОД. Но недавно была выпущена новая линейка PXO для распределения и управления питанием вне центров обработки данных. Эти устройства изначально разрабатывались для конкретного заказчика, а теперь доступны и другим пользователям.

Линейка PXO состоит из компактных интеллектуальных PDU, обеспечивающих измерение параметров электропитания и управление подключенным оборудованием. Может использоваться в том числе в местах, недоступных для ИТ-персонала.

PXO-2401CR – решение, рассчитанное на четыре розетки. Оно позволяет подключать компьютер, монитор или другие дополнительные периферийные устройства. Ключевой элемент в новом продукте – контроллер Xerus, используемый в PDU серии PX3. Все его интерфейсы и коммуникационные возможности сохранены.

Таким образом, компании и ИТ-специалисты, которые уже имеют опыт работы с полноразмерными PDU, могут с легкостью интегрировать такие решения в свою программную среду – SCADA-систему или DCIM-решение.

Полный функционал при компактных размерах

цод6Компактные устройства PXO для мониторинга разработаны и изготовлены теми же ведущими экспертами отрасли, которые предлагают современные решения для корпоративных центров обработки данных. Это означает, что PXO такие же надежные, безопасные, масштабируемые и многофункциональные, как и традиционные полноразмерные PDU.

Компактный форм-фактор позволяет монтировать PXO практически в любом месте, например в конференц-зале, у кассовых терминалов, рядом с промышленными устройствами и др. Сетевой контроллер позволяет осуществлять мониторинг и управлять устройством из любой точки мира в режиме 24/7.

Дистанционное переключение позволяет включать и выключать питание конкретной розетки, сокращая эксплуатационные расходы за счет отсутствия необходимости отправлять ИТ-персонал для перезагрузки оборудования. Устройство поддерживает разнообразные датчики окружающей среды SmartSensors и может служить основой для их использования в различных сценариях.

Технические характеристики

  • Компактный форм-фактор для локальных приложений.
  • 4 розетки IEC C13 с системой E1 для защиты от выпадения кабеля.
  • 2 порта Ethernet.
  • Порт для подключения датчиков окружающей среды.
  • USB-интерфейс.
  • Дистанционное включение/выключение питания в розетках.
  • ИТ-безопасность корпоративного уровня.
  • Расширенные возможности оповещения и интеллектуального управления.
  • Интуитивно понятный веб-интерфейс пользователя на базе HTML5.
  • Открытая платформа для интеграции в существующие системы управления.
  • Поддержка датчиков SmartSensors.

Серия PXO от Raritan подойдет:

  • сотрудникам лабораторий;
  • ИТ-администраторам небольшой компании;
  • работникам сферы образования;
  • сотрудникам сферы здравоохранения;
  • администраторам конференц-залов;
  • компаниям, обслуживающим банкоматы и кассовые терминалы

"Нианшанц-Автоматика", официальный дистрибьютор Raritan, предлагает модели серии PXO со своего склада. Вы также можете взять оборудование на тестирование и убедиться в совместимости со сторонними системами.

Появление на рынке II квартал 2021 г.
Ценовой сегмент 52 000 руб.

Потребители

Лаборатории, ИТ-администраторы, работники сферы образования и здравоохранения, администраторы конференц-залов и др.

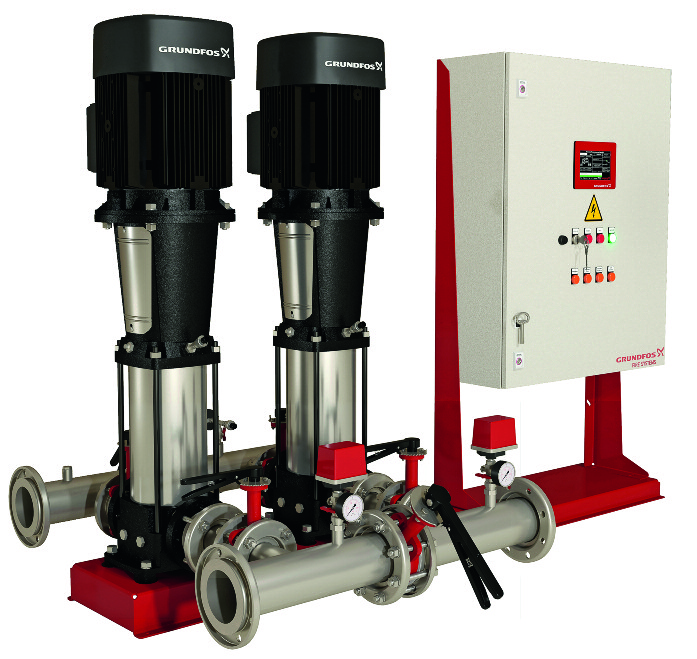

Комплектные насосные установки для систем пожаротушения HYDRO MX

цод7

Представляет "Грундфос"

https://firesystems.grundfos.ru

Решаемые задачи

Установка HYDRO MX для систем пожаротушения – это комплектное решение, соответствующее актуальным техническим требованиям и отличающееся широким модельным рядом, удобством контроля и управления.
Установки производятся в РФ и проходят проверку и контроль качества.
С октября 2020 г. выпускаются 2 новые линейки:

  • HYDRO MX-A для систем автоматического пожаротушения;
  • HYDRO MX-V для систем внутреннего противопожарного водопровода.

Функциональные возможности

  • Отслеживание и отображение состояния установки пожаротушения и дополнительного оборудования.
  • Пуск и контроль состояния основных и резервных пожарных насосов в автоматическом и ручном режимах.
  • Хранение информации о событиях в журнале.
  • Контроль проводных информационных линий на обрыв и короткое замыкание, линий питания на обрыв.
  • Управление жокей-насосом и задвижкой с электроприводом.
  • Управление дренажным насосом (опционально).
  • Автоматическое переключение ввода питания.
  • Контроль состояния концевых выключателей затворов (при подключении).
  • Передача данных о состоянии в пункт дистанционного управления.
  • Защита от доступа посторонних лиц.

Принцип действия

Общий алгоритм работы установки пожаротушения GRUNDFOS HYDRO MX, управляемой ППУ Control MX-II:

  1. При возникновении условий, выполняющих требования одного из 3 возможных режимов запуска, ППУ Control MX-II начинает отработку алгоритма пожаротушения.
  2. В автоматическом режиме начинается отсчет времени до пуска. В ручном режиме запуск установки пожаротушения осуществляется без отсчета. Происходит последовательный запуск основных насосов.
  3. ППУ Control MX-II отслеживает параметры работы насосов. В случае выхода из строя или отключения основных насосов запускаются резервные насосы, которые не отключаются ни при каких обстоятельствах.

Технические характеристики

  • Количество основных/резервных насосов – 1/1, 2/1, 1/2 (по запросу).
  • Инициирующее устройство – реле давления/датчик давления.
  • Номинальное рабочее давление PN16, PN25 (по запросу).
  • Температура жидкости +5…+60 °C.
  • Температура окружающей среды …+5…+40 °C.
  • Относительная влажность воздуха до 80%.
  • Степень защиты IP54.
  • Количество вводов питания – 2 ввода 3х380.

Конкурентные преимущества

  • Комплектное и полностью готовое к монтажу изделие.
  • Соответствие требованиям актуальных норм РФ в области пожаротушения.
  • Проработанные алгоритмы пуска и контроля состояния.
  • Информативное отображение состояния установки пожаротушения локально и дистанционно.
  • Расширенные возможности контроля и управления дополнительным оборудованием.
  • Заводская сборка и контроль качества изделия.
  • Широкий модельный ряд.
  • Полный комплект документации, квалифицированная поддержка и сервисное обслуживание.

Передовые технологии

Комплектные насосные установки для систем пожаротушения HYDRO MX разработаны в соответствии с требованиями актуальных норм РФ в области пожаротушения. Варианты построения:

  • на базе вертикальных многоступенчатых центробежных насосов CR, отличающихся энергоэффективностью, высокой коррозионной устойчивостью и широкой вариативностью исполнений;
  • на базе высокопроизводительных консольно-моноблочных насосов NB с односторонним всасыванием, которые имеют оптимизированную гидросистему в корпусе и рабочем колесе, гальваническое покрытие, увеличивающее коррозионную устойчивость, и подходят для различных назначений, требующих надежной и экономной подачи.

В состав установки также входит пожарный прибор управления CONTROL MX-II, предназначенный для запуска установки пожаротушения, а также для обеспечения контроля и управления основными и дополнительными элементами системы пожаротушения. К особенностям CONTROL MX-II относятся:

  • компактные габаритные размеры;
  • цветной дисплей с сенсорным управлением;
  • интуитивно понятный интерфейс;
  • специализированное программное обеспечение;
  • интеграция в системы диспетчеризации.

Экономическая эффективность

В системах управления установками пожаротушения заложен выверенный алгоритм пожаротушения. Программное обеспечение, алгоритмы и логика работы развиваются и совершенствуются уже долгие годы, опираясь на опыт реальных объектов самой различной сложности, что позволяет им сочетать простоту считывания, визуализации и передачи информации с безупречной логикой, очень важной именно в рамках систем пожаротушения. Самый главный факт, подтверждающий это – более 15 лет на рынке систем пожаротушения, сотни объектов различного назначения и сложности, которые оборудованы нашими системами.

Сертификаты

Комплектные насосные установки HYDRO MXA/V разработаны с учетом действующих норм в области пожаротушения и имеют соответствующие подтверждающие сертификаты:

  • Пожарный сертификат соответствия ТР ЕЭАС 043/2017 Control MX.
  • Пожарный сертификат соответствия ТР ЕЭАС 043/2017 сигнализаторы давления FRG.
  • Сертификат соответствия ТР ТС Hydro MX.
  • Сертификат соответствия ТР ТС Control MX.

Появление на рынке В России с 2006 г.
Ценовой сегмент Средний, высокий

Проекты

"Лахта-центр" (Санкт-Петербург), ЖК "Макаровский" (Екатеринбург), стадион "Казань Арена" (Казань), многофункциональный спортивный комплекс "Арена.Север" (Красноярск), представительство SIEMENS (Москва).

Grundfos

У вас есть решение лучше?

Размещайте свои решения в онлайн-обзорах — расскажите об их преимуществах, уникальных технических характеристиках и успешных примерах использования.

Подробнее о тематических обзорах >>
SSMagIMAG
