ЦОД. Инженерная инфраструктура, пожарная безопасность

Эффективный ЦОД с блоками распределения питания NTSS

www.ntss.ru

Более 15 лет российский производитель – компания NTSS на основе собственных разработок выпускает телекоммуникационное оборудование, в том числе комплексную оснастку для центров обработки данных. Серверные шкафы, модульные системы изоляции, СКС, оптические кроссы и патч-корды – эти и многие другие решения NTSS давно известны на рынке.
Пять лет назад NTSS запустил производство базовых блоков распределения питания, а 2022 год ознаменовался выпуском интеллектуальных БРП – надежного решения, способного повысить эффективность и бесперебойность работы ЦОД, снизить риски сбоев и потери данных, обеспечив тем самым безупречное функционирование систем.

Решаемые задачи

Текущие технологии становятся все более зависимыми от электроэнергии, следовательно, обеспечение надежного и эффективного распределения питания в дата-центрах превращается в один из самых важных вопросов.
Блоки распределения питания (БРП) – это неотъемлемые компоненты ЦОД, обеспечивающие эффективное подключение серверов и сетевого оборудования к источнику электроэнергии. Они играют важную роль в обеспечении стабильности и надежности работы инфраструктуры.
Под брендом NTSS мы предлагаем БРП для телекоммуникационных шкафов, спроектированные с учетом растущих потребностей ИТ-инфраструктуры.

Разнообразие типов БРП для различных потребностей

NTSS предлагает однофазные и трехфазные БРП переменного тока различной мощности и с различными конфигурациями выходных розеток. Представлены как версии БРП для горизонтальной установки на 19-дюймовую плоскость, так и вертикальные версии с большим количеством выходных разъемов. БРП NTSS компактны, вертикальные версии, как правило, имеют ширину не более 52 мм и глубину до 65 мм с учетом выступающих частей. Все стандартные БРП NTSS могут быть установлены в 19-дюймовый шкаф 42 U (2 000 мм).

Блоки распределения питания NTSS подразделяются на пять типов, каждый из которых обладает уникальными характеристиками и функциональностью:

1. Basic: простота и надежность.
Базовые БРП NTSS предоставляют качественное распределение питания без дополнительных функций. Они компактны, надежны и обеспечивают стабильное электропитание.

2. Metered: контроль и оптимизация.
Блоки NTSS Metered позволяют контролировать энергопотребление на входе/фазе. Это дает возможность учитывать затраты и оптимизировать распределение энергии по БРП в целом.

3. Metered plus: расширенный мониторинг.
БРП Metered plus имеют дополнительные функции, позволяя осуществлять мониторинг энергопотребления не только на входе, но и на каждой выходной розетке.

4. Switched: управление.
Switched-блоки NTSS, помимо мониторинга энергопотребления по фазам, обеспечивают удаленное управление каждой выходной розеткой. Это предоставляет гибкие возможности реакции на события и управление подключенным оборудованием.

5. Managed: полный контроль и управление.
Managed-блоки NTSS объединяют измерение на входе, на каждой розетке и управление каждой розеткой в одной системе.
Это дает возможность контролировать и оптимизировать энергопотребление для каждой единицы подключенного оборудования.

Технические детали и возможности

Блоки распределения питания NTSS обеспечивают эффективную защиту и полный контроль. Все интеллектуальные PDU NTSS оснащены контроллером удаленного доступа c двумя сетевыми разъемами RJ45 (SNMP). Если один из интерфейсных портов по какой-либо причине отключится, связь будет осуществляться через второй порт, поддерживая безопасность работы и управление энергопотреблением. Имеется также порт RS-485/MODBUS.
Контроллеры БРП NTSS сохраняют работоспособность при экстремальных температурах, вплоть до +60 °С. Для минимизации последствий серьезных аварий и защиты подключенного оборудования БРП оснащены гидромагнитными автоматическими выключателями. Съемные контроллеры и модули управления БРП позволяют производить замену критических компонентов БРП без отключения потребителей от сети электроснабжения.
До 10 датчиков мониторинга параметров окружающей среды, таких как температура, влажность, вандализм и другие, могут быть подключены к интеллектуальным PDU NTSS, расширяя их функциональность.
БРП NTSS Metered позволяют контролировать энергопотребление на входе, а Metered plus и Managed – на каждом выходе. Все интеллектуальные типы БРП могут реагировать на изменение значений энергопотребления, например отправлять электронные письма, подавать звуковой сигнал тревоги, давать серверам команду на отключение. В случае управляемых версий (Switched и Managed) благодаря установленным бистабильным реле возможно включение/выключение выходных розеток в зависимости от параметров энергопотребления, установок датчиков либо удаленно.

Конкурентные преимущества

В короткий срок могут быть разработаны и изготовлены специальные версии БРП под специфические требования заказчика.
Интеллектуальные БРП находят широкое применение в ЦОД, где мониторинг и управление электропитанием критичны. При наличии стабильных источников энергообеспечения они гарантируют стабильную работу серверов и сетевого оборудования, снижают риски и обеспечивают оперативное реагирование.

Что оценят покупатели

Надежное и контролируемое электрораспределение в ЦОД является критическим аспектом. Блоки распределения питания NTSS предоставляют разнообразные возможности для контроля, управления и оптимизации энергопотребления. Технические характеристики и гибкость настройки делают их идеальным выбором для современных ЦОД, обеспечивая бесперебойную работу оборудования и оптимизацию распределения электроэнергии в телекоммуникационных шкафах и стойках.

Экономическая эффективность

Под маркой NTSS поставляются надежные и инновационные решения для ИТ-инфраструктуры, такие как ИТ-шкафы, СКС, БРП, кабельные лотки и др. Оборудование NTSS способствует способствует бесперебойной работе аппаратных помещений, дата-центров и эффективному функционированию бизнеса.

Появление на рынке: 2018 г.
Ценовой сегмент: средний

↑ вверх ↑

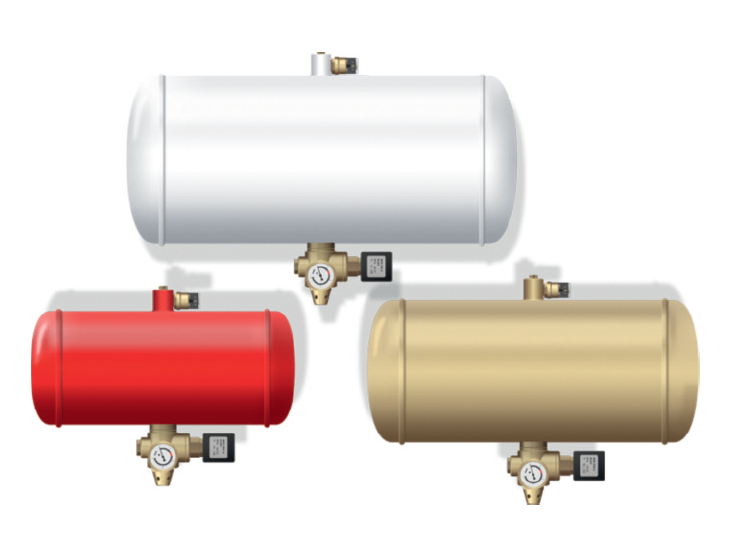

Модули МПХ-ТОП – универсальное, экономически выгодное и эффективное решение!

Решаемые задачи

Модули МПХ-ТОП предназначены для длительного хранения под давлением и выпуска в защищаемый объем газовых огнетушащих веществ при тушении пожаров классов "А" (твердых горючих веществ), "В" (жидких горючих веществ) и "Е" (тушение электрооборудования, находящегося под напряжением).
Они могут устанавливаться в любом помещении, где нет возможности разместить традиционные (напольные) модули.

Универсальное решение

Модули МПХ-ТОП – это универсальное, коробочное, экономически выгодное и эффективное решение.
Отсутствует необходимость выделения дополнительного пространства (либо специальных помещений) для размещения традиционных (напольных) модулей. Модули МПХ-ТОП имеют возможность потолочного или настенного крепления.

Принцип действия/работы

После поступления сигнала от пожарных извещателей прибор приемно-контрольный пожарный формирует импульс на срабатывание электромагнитного привода модуля МПХ-ТОП, клапан запорно-пускового устройства открывается, газовое огнетушащее вещество под действием давления в модуле выпускается в защищаемую зону через насадок-распылитель.
При падении давления в модуле ниже 2,0 МПа сигнал о срабатывании модуля либо разгерметизации с электроконтактного индикатора давления поступает на приемно-контрольный прибор.

Экономическая эффективность

• Быстрый монтаж.
• Отсутствие трубной разводки.
• Дешевле традиционных (напольных) систем.
• Отсутствие необходимости в дополнительном пространстве для модулей.

Появление на рынке: 2023 г.
Ценовой сегмент: средний

Проекты

Больница (Москва, ул. Азовская, 22, корп.1, 2, 3); МДК "Меркурий Тауэр" (Москва, 1 Красногвардейский пр-д, 15); ЖК Red7 (Москва, ЦАО, пересечение ул. Ак. Сахарова и ул. Садовая-Спасская) и др.

Wisenet XNF-9013RV – вандалозащищенная панорамная AI-видеокамера

www.hanwhavision.com

Решаемые задачи

Охват большей площади без слепых зон и ситуационный видеоконтроль средствами ИИ.

Основные характеристики

• 12 Мпк КМОП-сенсор 1/2,3".
• Сверхширокоугольный стереографический объектив "рыбий глаз" 1,08 мм.
• ИК-подсветка Wise IR до 13 м.
• Extreme WDR (120 дБ).
• Встроенный микрофон.
• 2 слота под SD-карты памяти суммарным объемом 1 Тбайт.
• Уличное антивандальное исполнение.
• Усиленная кибербезопасность (TPM 2.0 (FIPS 140-2) и др.).

Параметры видеосигнала

• Видеокодеки H.265/H.264. l 30 к/с при 3008х3008 пкс.
• Оптимизация видеокомпрессии WiseStream III (на базе ИИ).

Возможности аналитики

• 8-зонный детектор движения.
• Видеодетекторы на основе ИИ: детекция объектов (человек, лицо, автомобиль, номерной знак). Праздношатание, фильтрация по направлению движения; виртуальная линия, детектор оставленных/похищенных предметов, внешнего воздействия и др.
• Бизнес-аналитика: подсчет посетителей, тепловая карта, управление очередью.
• Аудиоаналитика: выстрел, разбитие стекла, взрыв, громкий крик.

Конкурентные преимущества

На камере в разы больше возможностей по деварпингу видеопотока, используется собственная качественная линза. Реализованы преимущества линейки Wisenet 7, включая полный набор передовой аналитики и инструментов киберзащиты.

Интеграционные возможности

Строгое соответствие протоколу ONVIF, при этом поддерживаются профили не только S/G/T, но и новейший M. Возможна загрузка внешних аналитических приложений.

Экономическая эффективность

Видеокамера с охватом 360 град. качественно обеспечивает безопасность, предотвращает потери и работает на объекте "за четверых", заменяя собой до 4 обычных купольных камер.

Появление на рынке: январь 2023 г.
Ценовой сегмент: высокий

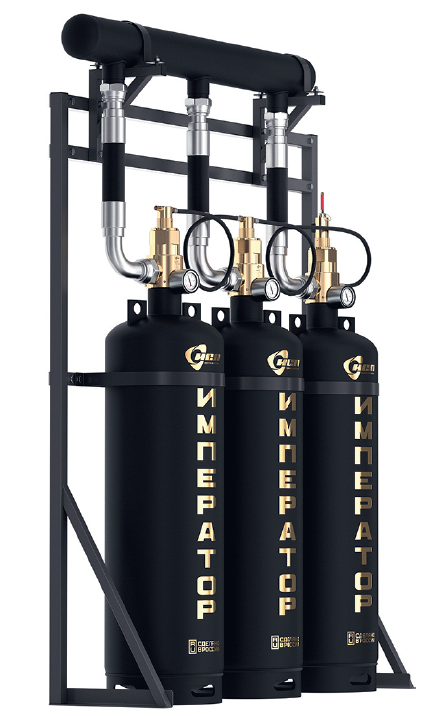

Модуль газового пожаротушения "ИМПЕРАТОР"

Решаемые задачи

МГП "ИМПЕРАТОР" – автоматические установки газового пожаротушения. Эффективное и надежное решение для защиты ЦОД, серверных, кроссовых, электрощитовых и других помещений с электрооборудованием. защита от пожаров класса "А", "В" и электрооборудования под напряжением.

Технические характеристики

• МГП "ИМПЕРАТОР" интегрируются с пожарной автоматикой любых производителей.
• Выпуск ГОТВ происходит менее чем за 10 секунд.
• 8 типоразмеров: от 40 до 180 л для защиты помещений любого объема.
• 3 вида ГОТВ: фторкетон, хладон 227еа или хладон 125.

Конкурентные преимущества

• Полностью российское производство. Срок поставки до 30 дней.
• Индивидуальная заправка ГОТВ согласно гидравлическому расчету.
• Уникальный стильный дизайн.
• Производство по технологии с двойным контролем качества и обязательными испытаниями КАЖДОГО модуля.
• Помощь в проектировании и возможность реализации проектов под ключ.
• Бесплатное техническое сопровождение вплоть до реализации проекта.
• Запорно-пусковое устройство – собственная конструкторская разработка компании.
• Для модулей самого большого объема используются облегченные баллоны из высокопрочного алюминиевого сплава.

Экономическая эффективность

• Освидетельствование раз в 15 лет снижает стоимость владения в течение жизненного цикла.
• После срабатывания модуль можно перезаправлять до 10 раз.

Появление на рынке: март 2023 г.

Сертифицирован ФГБOУ ВО "Академия ГПС МЧС России" по ТР ЕАЭС 043/2017 – № ЕАЭС RU C-RU.ПБ-97.В.00437/23

↑ вверх ↑

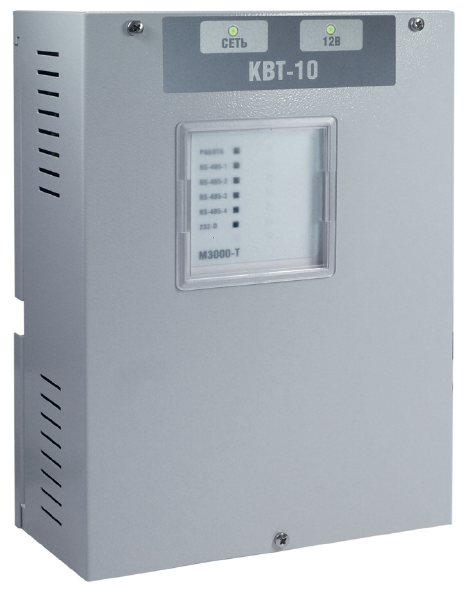

Комплект измерения влажности и температуры "КВТ"

Решаемые задачи

"КВТ" представляет собой готовое решение для автоматического измерения температуры и влажности, дальнейшей обработки полученных значений, их хранения с привязкой ко времени и отображения на ПК.
Комплект состоит из моноблочного контроллера со встроенным источником питания и компактных термогигрометров "С2000-ВТ".

Конкурентные преимущества

Один "КВТ" может контролировать до 63 датчиков. Связь между "КВТ" и "С2000-ВТ" осуществляется по двухпроводной линии, ее максимальная длина может достигать 1200 м и иметь произвольную (шина, кольцо, звезда) топологию. Питается "С2000-ВТ" от той же двухпроводной линии. "КВТ" подключается к ПК по сети Ethernet. Он имеет собственный веб-интерфейс и не требует установки на ПК специализированного ПО. В веб-интерфейсе отображаются графики изменения измеряемых параметров с течением времени и текущие показания.
Реализована возможность экспорта данных в различные типы файлов. Ведется журнал событий о превышениях заданных для каждой точки контроля порогов и неисправностях. Тревожные извещения могут передаваться по электронной почте и в мессенджер Telegram.

Что оценят покупатели

При наличии развитого ПО диспетчеризации верхнего уровня (SCADA-системы, Zabbix и т.п.) возможна прямая интеграция решения по протоколам OPC UA и Modbus TCP.
При необходимости выдачи управляющих релейных сигналов комплекс может быть дооснащен модулями ввода-вывода М3000-ВВ-0010, имеющими 20 силовых реле (220 В, 3 А).
При поставке комплект настроен и готов к работе из коробки. Достаточно подключить датчики, кабель Ethernet, вставить вилку в розетку, и комплект готов к работе. Каждому датчику на заводе задан адрес и нанесена соответствующая маркировка.
По отдельному заказу комплект может дооснащаться радиорасширителем, а термогигрометры заменены на радиоканальные.

Появление на рынке: 2018 г.
Ценовой сегмент: низкий

↑ вверх ↑

Современные дата-центры: требования к оборудованию, импортозамещение, тренды

По данным BusinesStat, за 2018–2022 гг. оборот рынка центров обработки данных (ЦОД) в России увеличился более чем в 2,5 раза, с 33,4 до 87,4 млрд руб. В 2022 г. количество стойко-мест приросло на 10,8% до 58,3 тыс., а в течение 2023 г. 30 крупнейших провайдеров планируют ввести в эксплуатацию совокупно еще 11,5 тыс. стойко-мест. Растущий рынок требует все больше оборудования для инженерной инфраструктуры и пожарной безопасности дата-центров. Мы пригласили экспертов из НВП "Болид", компаний C3 Soluitons и NTSS рассказать, как меняются требования к оборудованию для ЦОД, насколько сильна отечественная индустрия в этом сегменте, что способствует взлетному росту рынка и какие наблюдаются тенденции.

Эксперты ответили на следующие вопросы:

• Какие тренды прослеживаются на рынке ЦОД в настоящее время?

• Как меняются требования к оборудованию для дата-центров? Что сегодня наиболее востребовано на этом рынке?

• Насколько смогла отечественная индустрия заменить импортные решения для инженерной инфраструктуры и пожарной безопасности ЦОД с момента введения санкций?

• Как вы оцениваете нормативную базу регулирования рынка ЦОД? Что следует изменить в этом направлении?

• Какие факторы способствуют росту рынка центров обработки данных? Как долго этот рынок будет на взлете?

Полный текст статьи "Современные дата-центры: требования к оборудованию, импортозамещение, тренды" читайте на нашем сайте >>
