Радиоканальные системы в ОПС



Представляем обзор решений компаний Рубетек, НВП "Болид", АРГУС-СПЕКТР и ТЕКО

Мнения экспертов о радиоканальных системах

Обзоры оборудования, исследования, советы экспертов на Secuteck.Ru

Фото ru.freepik.com

Rubetek АПС централизованная защита от пожаров от компании "Рубетек"

Обеспечение пожарной безопасности на жилых объектах, а также на объектах со сложной архитектурой.

Радиорасширители "С2000Р-АРР32" и "С2000Р-АРР125" для ИСО "Орион" от ЗАО НВП "Болид"

Радиоканальная подсистема дополняет адресную систему ОПС на объектах, где затруднен монтаж линий связи (интерьер является культурной ценностью и т.д.).

Беспроводная система охранно-пожарной сигнализации, оповещения и локализации "СТРЕЛЕЦ-ПРО" от ООО "АРГУС-СПЕКТР"

Оснащение системой пожарной автоматики, оповещения и управления эвакуацией любых типов объектов, в том числе тех, где по разным причинам невозможно или сложно использовать кабельные линии.

Инженерное решение для организации комплексной системы безопасности объекта от "ТЕКО-ТД"

"Астра-Zитадель" является уникальным инженерным решением для организации комплексной системы безопасности объекта. В состав системы входят аппаратно-программные средства, позволяющие обеспечить надежную противопожарную безопасность, охранную и аварийную сигнализацию, а также систему оповещения и управления эвакуацией людей в случае пожара.

Какие типы объектов и какого масштаба (по количеству извещателей) целесообразно оснащать радиоканальными системами?

Радиоканальными системами могут оснащаться объекты любого типа и масштаба независимо от емкости (количество извещателей может достигать 2 тыс. шт. на один прибор) и площади объекта.

Трудности на этапе проектирования радиоканальной системы

Одна из главных проблем радиоканальных систем – неопределенность при проектировании. Проектировщик не может точно оценить прохождение сигнала в строящемся здании. Единственный способ защиты от рисков ухудшения связи – закладывание дополнительных избыточных радиорасширителей

Как меняется общий объем рынка радиоканальных решений в последние годы?

Грядущие изменения в российской нормативной базе в области пожарной безопасности влекут за собой множество перемен в отрасли. Это будут нужные и правильные шаги, которые поднимут планку надежности пожарной охраны в стране до уровня, заданного европейскими и мировыми стандартами.

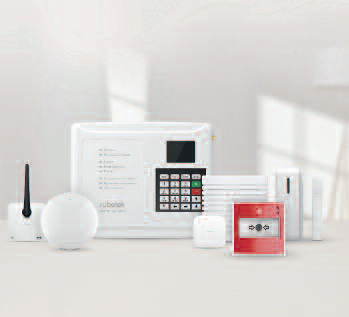

Rubetek АПС централизованная защита от пожаров

Представляет "Рубетек" (Россия)
www.rubetek.com

Решаемые задачи

Обеспечение пожарной безопасности на жилых объектах, а также на объектах со сложной архитектурой.

Комбинированная система

Единый ППК может принимать сигналы с радиоканальных и проводных адресных извещателей.

Конкурентные преимущества

  • Комбинированная система, позволяет к единому ППК подключать как радикальные, так и проводные датчики.
  • На один этаж МКД устанавливается 1 прибор, который контролирует радиодатчики, проводные адресные, шлейфы, речевые оповещатели, световые оповещатели, клапана.
  • Децентрализованная система. Каждый ППК полностью автономен. "Гибель"/демонтаж ППК не приводит к нарушению работы остальных ППК.

Технические особенности

  1. Количество контролируемых устройств – 250/250. К одному ППК может быть подключено до 15 РР, и вместе они образуют единую зону покрытия емкостью 250 устройств.
  2. Дальность связи – 1300 м.
  3. Связь между расширителями – проводная RS-485.
  4. Количество ретрансляторов в системе – до 15 РР на один ППК, до 250 ППК в одной секции.
  5. Динамическая маршрутизация.

Типы извещателей и датчиков

  • Дымовые, тепловые, ручные пожарные извещатели.
  • Магнитоконтактные охранные извещатели.
  • Датчики протечки, "сухой контакт".

Исполнительные устройства

Реле, открытый коллектор 24 В, 0,5 A, 220 В с контролем, управления клапанами с контролем целостности цепи и положения клапана, речевой оповещатель.

Время работы от батарей

6,3 года. Тип батарей – CR123A + CR2032.

Появление на рынке 2018 г.
Ценовой сегмент Массовый

Проекты

МКД под защитой системы 2 млн метров квадратных

Радиорасширители "С2000Р-АРР32" и "С2000Р-АРР125" для ИСО "Орион"

лого

Представляет ЗАО НВП "Болид"
www.bolid.ru

Решаемые задачи

Радиоканальная подсистема дополняет адресную систему ОПС на объектах, где затруднен монтаж линий связи (интерьер является культурной ценностью и т.д.).

Гибридная система

Является расширением адресно-аналоговой системы охранно-пожарной сигнализации на базе контроллера "С2000-КДЛ".

Конкурентные преимущества

Широкая номенклатура радиоканальных устройств в сочетании с доступной ценой и аппаратной интеграцией с самой распространенной в РФ ИСО "Орион".

Технические особенности

1. Количество контролируемых устройств:

  • "С2000-АРР32" – 32 шт.
  • "С2000-АРР125" – 125 шт.
  • В рамках одного блочно-модульного прибора под управлением пульта "С2000М" – 2048 шт.

2. Дальность связи:

  • "С2000Р-АРР32" – 300 м.
  • "С2000Р-АРР125" – 1200 м.

3. Связь между расширителями – проводная.
4. Количество ретрансляторов в системе:

  • "С2000Р-АРР32" – нет.
  • "С2000Р-АРР125" – 125.

5. Динамическая маршрутизация:

  • "С2000Р-АРР32" – нет.
  • "С2000Р-АРР125" – да.

6. Интеграция с АУПТ и СКУД на уровне информационных интерфейсов.

Пожарные извещатели

  • Дымовой "С2000Р-ДИП".
  • Тепловой "С2000Р-ИП".
  • Ручной "С2000Р-ИПР".
  • Пламени взрывозащищенный "С2000Р-Спектрон-609-Exd".

Охранные извещатели

  • Магнитоконтактный "С2000Р-СМК".
  • Объемный "С2000Р-ИК".
  • Объемный с защитой от срабатывания на животных "С2000Р-ИК исп. 02".
  • Объемный-штора "С2000Р-ШИК".
  • Объемный уличный "С2000Р-Пирон".
  • Объемный уличный "С2000Р-Пирон-Ш".
  • Инерционный "С2000Р-Сдвиг".

Технологические датчики

  • Датчик протечки "С2000Р-ДЗ".
  • Термогигрометр с ЖКИ "С2000Р-ВТИ".
  • Счетчики воды – СХВ-15Д, СХВ-20Д, СГВ-15Д, СГВ-20Д.
  • Модуль контроля для 2 импульсных счетчиков "С2000Р-АСР32".

Исполнительные устройства

  • Релейный блок.
  • Релейный блок с контролем цепей управления.
  • Оповещатель светозвуковой.
  • Оповещатель табличный.

Время работы от батарей

Извещатели – до 7 лет. Типы батарей: основная – ER14505 (АА); резервная – CR2032.

Появление на рынке IV квартал 2015 г. ("С2000Р-АРР32"), I квартал 2021 г. ("С2000Р-АРР125")
Ценовой сегмент Middle-End

Проекты

Мемориальный дом-музей академика Курчатова, ГАУК РК "Крымская государственная филармония" и др.

Беспроводная система охранно-пожарной сигнализации, оповещения и локализации "СТРЕЛЕЦ-ПРО"

Аргус

Представляет ООО "АРГУС-СПЕКТР"
www.argus-spectr.ru

Решаемые задачи

Оснащение системой пожарной автоматики, оповещения и управления эвакуацией любых типов объектов, в том числе тех, где по разным причинам невозможно или сложно использовать кабельные линии.

Конкурентные преимущества

Благодаря технологии глобального роуминга значительно упрощаются проектирование, монтаж и пусконаладка системы. Возможность удаленного управления и мониторинга состояния экономит ресурсы обслуживающей организации.

Технические особенности

  1. Радиоканальная, гибридная система.
  2. Количество радиоканальных устройств, контролируемых одним радиорасширителем – 256 шт. Емкость радиосистемы – 1920 устройств.
  3. Дальность связи:
    - 1200 м между радиорасширителем и дочерним устройством;
    - 2000 м между радиорасширителями.
  4. Связь между радиорасширителями – радиоканал, гибридная.
  5. 127 ретрансляторов в системе.
  6. Динамическая маршрутизация.
  7. Скорость запуска оповещения – 3 секунды.
  8. Интеграция с АУПТ и СКУД на уровне информационных интерфейсов.

Пожарные извещатели

  • Дымовой.
  • Тепловой.
  • Комбинированный дымовой и тепловой.
  • Дымовой, совмещенный с сиреной.
  • Дымовой с функциями речевого, звукового и светового оповещения.
  • Ручной извещатель.
  • Линейный дымовой извещатель.
  • Извещатель пламени.

Охранные извещатели

  • Охранный поверхностный звуковой.
  • Охранный объемный оптико-электронный.
  • Охранный оптико-электронный поверхностный.
  • Магнитоконтактный радиоизвещатель
  • Извещатель охранный линейный радиоволновый.

Технологические датчики

  • Температурный детектор радиоканальный.
  • Детектор протечки воды.

Исполнительные устройства

  • Световой оповещатель типа табло "Выход".
  • Оповещатель звуковой.
  • Оповещатель речевой.
  • Блок исполнительный релейный.
  • Пусковой блок для модулей пожаротушения.
  • Устройство персонального оповещения.

Время работы от батарей

Радиоканальные устройства работают от батарей 10 лет. Тип батарей – CR123A и CR2032.

Появление на рынке 2018 г.
Ценовой сегмент Средний

Проекты

24 многофункциональных медицинских центра Минобороны, новая инфекционная больница в Новой Москве, жилой комплекс ГК "ПИК" в Москве, 150 детских садов и школ в Москве

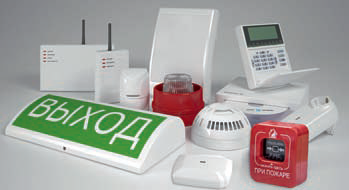

"Астра-Zитадель" – безопасность без проводов

рис001

Представляет "ТЕКО-ТД"
www.teko.biz

Решаемые задачи

"Астра-Zитадель" является уникальным инженерным решением для организации комплексной системы безопасности объекта.
В состав системы входят аппаратно-программные средства, позволяющие обеспечить надежную противопожарную безопасность, охранную и аварийную сигнализацию, а также систему оповещения и управления эвакуацией людей в случае пожара. Программная составляющая комплекса и использование общедоступных каналов коммуникации позволяют контролировать и управлять оборудованием вне зависимости от местоположения ответственного.

Конкурентные преимущества

  • Выгода до 25% на стоимости оборудования.
  • Бесплатное ПО для локального и удаленного мониторинга.
  • Возможность контроля и управления через мобильное приложение Android и iOS.

Гибридная система

"Астра-Zитадель" можно комбинировать с проводными адресными пожарными извещателями подсистемы "Астра-А".

Технические особенности

1. Количество контролируемых радиоканальных устройств – до 2000 шт.
2. Дальность связи на открытой местности:

  • извещателей – 300 м;
  • ретрансляторов-маршрутизаторов – 1000 м;
  • оповещателей – 1000 м.

3. Связь между расширителями – RS-485.
4. Количество ретрансляторов в системе – до 2000 шт. (ретрансляторы могут занимать всю емкость системы).
5. Динамическая маршрутизация, 16 уровней ретрансляции.

Извещатели

  • Дымовые пожарные – "Астра-Z-4245".
  • Тепловые пожарные – "Астра-Z-4345".
  • Ручные пожарные – "Астра-Z-4545".
  • Движения, охранные – "Астра-Z-5145".
  • Разбития стекла, охранные – "Астра-Z-6145" .
  • Открытия, охранные – "Астра-Z-3345".
  • Утечки воды, технологические – "Астра-Z-3645".

Исполнительные устройства

  • "Астра-Z-2345" – светозвуковой оповещатель.
  • "Астра-Z-2745" – табло "ВЫХОД".
  • "Астра-Z-2945" – речевой оповещатель.
  • "Астра-823"/"Астра-824" – блоки реле.
  • "Астра-863 исп. А/Б" – блоки индикации.
  • "Астра-713" – расширитель ШС.
  • "РПА Астра-А" – расширитель адресных зон.
  • "Астра-814 Pro" – пульт управления.
  • "Астра-GSM (ПАК Астра)" и "Астра-GSM (ПАК Астра)" – модули коммуникации.

Время работы от батарей

Не менее 3 лет. Типы батарей:

  • литий-тионил-хлоридные элементы питания типоразмера АА с напряжением 3,6 В емкостью до 2,6 А/ч;
  • литий-марганцево-оксидные элементы типоразмера CR123 с напряжением 3,0 В емкостью до 1,5 А/ч.

Появление на рынке 2009 г.
Ценовой сегмент Средний

Проекты

Национальный музей РТ, Ливадийский дворец, Массандровский дворец, Воронцовский дворец, ИЗМИРАН им. Н. В. Пушкова и еще более 1000 объектов различного типа, находящихся на территории РФ и стран СНГ

Какие типы объектов и какого масштаба (по количеству извещателей) целесообразно оснащать радиоканальными системами?

Михаил Левчук, исполнительный директор ООО "Аргус-Спектр"
Тактико-технические характеристики современных беспроводных систем позволяют использовать их на любых типах объектов с требуемым количеством извещателей, оповещателей и других устройств от единиц до тысяч штук.
Современные беспроводные адресно-аналоговые системы обеспечивают значительное техническое преимущество по сравнению с традиционными проводными средствами охранно-пожарной сигнализации (ОПС), которое выражается в высокой надежности, удобстве и скорости монтажа, долгом сроке эксплуатации без замены элементов питания, возможности организации центра технического мониторинга и удобстве эксплуатации.
У некоторых специалистов рынка существует мнение о беспроводных системах как о более дорогих для заказчика или менее доходных для проектно-монтажной организации. В условиях современной нормативной базы в области пожарной безопасности, с учетом необходимости обеспечения огнестойкости кабельных линий, эта точка зрения неверна.
Если рассматривать соотношение приведенных стоимостей проводных и беспроводных систем, то при небольшом количестве устройств на объекте (до 100 устройств) проводные системы в силу низкой стоимости оборудования и малого количества работ по их монтажу и наладке оказываются дешевле, чем беспроводные. При увеличении количества устройств в системе беспроводные системы сначала сравниваются по приведенной стоимости с проводными, а затем становятся дешевле в силу экономии на количестве огнестойких кабельных линий и на их монтаже.
Применение беспроводных систем позволяет значительно сократить трудозатраты проектно-монтажных организаций, ведь привлекать то количество монтажников, которое было необходимо для внедрения проводных систем, нет необходимости. При реализации беспроводных решений прибыль организации в расчете на одного монтажника увеличивается в среднем в 1,5 раза. А при привлечении к работе такого же количества монтажников, как и при монтаже проводной системы, работы могут быть выполнены в пять раз быстрее, что также имеет важное значение для конкурентоспособности организации.
Все это – явные аргументы в пользу беспроводных решений, так как очень просто оценить и денежные, и временные затраты на создание системы. Процесс монтажа радиоканальных систем занимает считанные дни, а эксплуатация – долгие годы.

Максим Горяченков, руководитель отдела технической поддержки ЗАО "НВП "Болид"
Большинство специалистов-практиков, занимающихся проектированием и внедрением систем безопасности, считают, что радиоканальными системами целесообразно оснащать небольшие объекты с адресной емкостью до нескольких сотен (150–200) устройств. В большинстве случаев речь идет о частных жилых домах, объектах культурного наследия, небольших предприятиях сферы общественного питания и обслуживания и офисах. Именно на небольших объектах лучше всего проявляются достоинства и наименее заметны недостатки таких систем.

Дмитрий Терентье Дмитрий Терентьев, руководитель технической поддержки ООО "Теко-Торговый дом"

Радиоканальными системами могут оснащаться объекты любого типа и масштаба независимо от емкости (количество извещателей может достигать 2 тыс. шт. на один прибор) и площади объекта. Если брать конкретные примеры, то наиболее популярными остаются объекты культурного наследия и здания со сложной архитектурой, где проложить кабельные трассы зачастую не представляется возможным. Кроме этого, есть огромное количество объектов, где на этапе проектирования и на этапе строительства никто не задумался о системах безопасности либо решил, что для них не потребуется прокладка кабельных трасс. Когда здание начинают вводить в эксплуатацию, вопрос поднимается на поверхность и тут возникают дополнительные сложности: отделка интерьера уже закончена, прокладка кабельных трасс исключается, так как заказчик не хочет портить интерьер и тратить дополнительный бюджет и время на ремонт. В таких случаях на выручку приходят радиоканальные системы. Установить и запрограммировать систему можно буквально за день.

Константин КлимовКонстантин Климов, руководитель направления систем пожарной безопасности компании rubetek

Наибольшая эффективность радиоканальных систем пожарной сигнализации достигается на объектах с большим количеством отдельных помещений, сложной геометрией, невозможностью проводить грязные работы. Это может быть как небольшой объект до 20 извещателей (например, отдельно стоящий офис), так и большой многоквартирный дом (МКД) на 1 тыс. или даже 5 тыс. извещателей.
Преимущества для офиса в 20 извещателей: монтаж за один день, почти без грязных работ, без перерыва в работе офиса, возможность приостановить работы в любой момент (например, работы только в ночное время, за ночь поставили только половину извещателей).

Преимущества для МКД:

  1. Нет необходимости выполнять проколы в стенах.
  2. Проведение пусконаладочных работ системы до расстановки датчиков на целевое место. Например, пока в квартирах происходят отделочные работы, датчики для них можно собрать в местах общего пользования, провести настройку, подписать по номерам и отложить до окончания отделки.
  3. Независимость каждой квартиры. В проводной системе кабель, зашедший в квартиру, может быть обрезан, закорочен, на него могут подать повышенное напряжение 220 В. Против всех перечисленных ситуаций существуют защитные меры: блоки изолирующие, кольцевой интерфейс, защита от перенапряжения. Но каждый из этих блоков стоит денег, а в случае инцидента потребуется обслуживание и реагирование технического персонала на устранение дефекта. Радиоканальные системы свободны от указанных недостатков.

Максимум, что может испортить владелец квартиры, – обесточить свой извещатель, но он не окажет влияния на работоспособность извещателей соседей.

Дмитрий ТараненкоДмитрий Тараненко, коммерческий директор ООО "Альтоника СБ"

По опыту скажу, что целесообразно оснащать радиоканальными системами относительно небольшие объекты. Радиоканальная система в коттедже или квартире будет дороже по эксплуатации, чем проводная. Имеет смысл ее ставить, когда охранные коммуникации не были продуманы заранее. Хозяин должен запастись терпением, да и финансами для поддержания оборудования в работоспособном состоянии. Источники питания недешевы и со временем выходят из строя. В большом коттедже вы будете менять разряженную батарейку практически еженедельно. Ну и на больших объектах ставить радиосистемы не совсем грамотно. Множество эфирных приемопередатчиков создают помехи, наводки, заполняют и так не широкий, допустимый радиоканал. Время контроля канала увеличивается, да и обслуживание будет недешево. Думаю, рынок радиоканальных систем – это квартиры либо дома (коттеджи), где забыли или изначально не планировали ОПС, и здания исторического наследия, до 100–150 датчиков, где проложить кабель затруднительно (музеи, храмы и т.п.).

Сергей Дьяченко Сергей Дьяченко, руководитель технического отдела ООО "Торговый Дом "РУБЕЖ"

Оснащать радиоканальными системами целесообразно небольшие (до 100–150 извещателей) объекты, например коттеджи, магазины, офисы. На небольших объектах, как правило, установлены простые системы – нет автоматики пожаротушения или дымоудаления, взаимоинтегрированных подсистем, система оповещения и управления эвакуацией (СОУЭ) не требует функций совмещения с музыкальной трансляцией и т.д. Для крупных и сложных объектов количество применяемых проводов даже в радиоканальной системе возрастает (связь между сегментами, подвод питания радиопередатчиков, силовые линии исполнительных агрегатов и пр.), теряется технический смысл использования радиоканала, а его стоимость возрастает.

Полный текст статьи читайте в журнале "Системы безопасности" №5/2020 >>>

С какими трудностями можно столкнуться на этапе проектирования радиоканальной системы? И как эффективно можно их преодолеть?

ЛевчукМихаил Левчук, исполнительный директор ООО "Аргус-Спектр"

Здесь можно говорить скорее не о трудностях, а о преимуществах в проектировании беспроводных систем. Благодаря технологии глобального роуминга, реализованной в современных радиоканальных системах ОПС, максимально упрощается процесс проектирования.
Процесс проектирования беспроводных систем рекомендуется выполнять в следующем порядке:

  1. Расставить на поэтажных планах в проекте извещатели, оповещатели и исполнительные устройства. Тип и количество определяются в соответствии с требованиями нормативных документов по пожарной безопасности.
  2. Разместить на поэтажных планах в проекте радиоканальные приемно-контрольные приборы (ПКП) таким образом, чтобы расстояния между данными ПКП и дочерними устройствами (извещателями, оповещателями и т.п.) не превышали указанных производителем параметров.

В итоге проектировщику, помимо традиционной расстановки устройств в соответствии с требованиями норм пожарной безопасности, нужно всего лишь оценить качество связи (пользуясь рекомендациями производителя) и расставить достаточное для стабильной работы системы количество радиоканальных ПКП (ретрансляторов). При этом нет необходимости проектировать кабельные трассы, что обычно занимает значительную часть времени в работах по проекту.

Максим Горяченков, руководитель отдела технической поддержки ЗАО "НВП "Болид"

Одна из главных проблем радиоканальных систем – неопределенность при проектировании. Проектировщик не может точно оценить прохождение сигнала в строящемся здании. Дополнительно усугубляет ситуацию невозможность прогнозировать изменения качества радиосигналов после ввода сооружения в эксплуатацию и насыщения его мебелью, бытовым оборудованием и т.п., в том числе изменения помеховой обстановки в зоне объекта. Единственный способ защиты от рисков ухудшения связи – закладывание дополнительных избыточных радиорасширителей, что, естественно, приводит к значительному увеличению стоимости оборудования системы, времени монтажа и наладки, и это особенно заметно на крупных системах. При этом в ряде случаев наличие большого количества ретрансляторов в одной системе также приводит к появлению дополнительных сложностей при наладке и менее стабильной работе системы в процессе эксплуатации.

Дмитрий Терентье Дмитрий Терентьев, руководитель технической поддержки ООО "Теко-Торговый дом"

Основная сложность при проектировании радиоканальных систем – это расчет количества ретрансляторов и правильное их размещение на объекте, учитывая общую радиообстановку и выбранный частотный диапазон, на котором будут работать радиоканальные устройства. Сложность заключается в том, что каждый объект индивидуален, радиопроницаемость строительных конструкций на объекте, условия распространения радиоволн и местоположение устройств, мешающих распространению радиоволн (силовых кабелей, роутеров, СВЧ-печей и т.п.), могут быть разными. Включение в проект нужного количества ретрансляторов, антенно-фидерных устройств, а также их грамотное расположение позволяет значительно увеличить зону покрытия и исключить потери связи с устройствами во время эксплуатации.
Перед проектированием радиоканальных систем рекомендуется проводить обследование объекта на предмет радиообстановки. Самый простой способ – проверить, как работает на объекте мобильный телефон, нет ли проблем со связью. Но наиболее эффективным является сканирование частотного диапазона с помощью специализированных сканеров (могут входить в состав системы) или встроенного программного алгоритма в самом оборудовании.

Константин КлимовКонстантин Климов, руководитель направления систем пожарной безопасности компании rubetek

Самая большая проблема для при проектировании беспроводных радиоканальных систем – определить, будет ли устойчивая связь между базовым блоком (головным устройством приемно-контрольного прибора) и конкретными извещателями.
Для разрешения этой ситуации проводится контрольный замер уровня сигнала в предполагаемых местах размещения извещателей с различным местом установки базового блока. В случае если найти место установки головного устройства, при котором обеспечивается связь со всеми извещателями, не удается, возможно использовать радиоповторитель/радиорасширитель, но не у всех производителей они есть.
Использование дополнительного базового блока в подобной ситуации означает, что вы должны заранее знать, к какому из них будет подключаться указанный извещатель.
Радиорасширитель позволяет расширить зону уже имеющегося базового блока, что дешевле, а также увеличивает гибкость параметров проектирования системы. Их использование позволяет исключить вероятность появления слепых зон без изменения привязок и топологии.
В помощь проектировщику мы предлагаем использовать методические рекомендации по проектированию радиоканальных систем пожарной безопасности, содержащие информацию о затухании сигнала при различных особенностях строения объекта, а также иные справочные данные.

Дмитрий ТараненкоДмитрий Тараненко, коммерческий директор ООО "Альтоника СБ"

Одно дело техническое описание радиоканальной ОПС с указанными максимальными расстояниями действия, другое – работа оборудования в условии помех, экранов в виде металлизированных стеклопакетов, армированных бетонных стен и др. Угадать практически невозможно, и только практическая установка даст полный ответ. Поэтому первым делом смотрите на дальность действия сигнала. Если производитель указывает 100–1000 м, то сигнал достаточно легко заглушить даже простым препятствием. Если же радиус действия – километры, то это гарантирует прохождение сигнала даже на "переотраженке": он легко обойдет препятствие, отразившись от радионепрозрачных препятствий. Чем выше дальность, тем надежнее система. Когда пользователь выбирает дешевую недальнобойную систему, он в дальнейшем погрязнет в покупках разнообразных расширителей, ретрансляторов (к которым необходимо стационарное питание).
Так что путь преодоления проблем – это радиоканальные системы с большой дальностью передачи данных.

Сергей Дьяченко Сергей Дьяченко, руководитель технического отдела ООО "Торговый Дом "РУБЕЖ"

При проектировании бывает непросто определить реальную "дальнобойность" радиоканала, так как на нее влияет множество факторов – материал и расположение стен, инженерных коммуникаций, мебели и прочего. Разрешить такие неопределенности возможно, пожалуй закладывая некоторую избыточность радиопередатчиков для обеспечения гарантированной зоны покрытия и прохождения сигналов через препятствия.

Полный текст статьи читайте в журнале "Системы безопасности" №5/2020 >>>

Как меняется общий объем рынка радиоканальных решений в последние годы?

ЛевчукМихаил Левчук, исполнительный директор ООО "Аргус-Спектр"

Грядущие изменения в российской нормативной базе в области пожарной безопасности влекут за собой множество перемен в отрасли. Это будут нужные и правильные шаги, которые поднимут планку надежности пожарной охраны в стране до уровня, заданного европейскими и мировыми стандартами. Ответственность за реализацию реформы ляжет на плечи проектно-монтажных организаций, и в этом им помогут беспроводные технологии, которые позволят соблюдать новые требования с минимальными усилиями и затратами.
Возможно, самое существенное из новых требований – это работа системы при "единичной неисправности линии связи". По новым стандартам единичная неисправность линии связи не должна будет приводить к потере связи с более чем 32 извещателями, а также к одновременной потере автоматических и ручных пожарных извещателей. Реализация указанных требований в проводных системах будет связана с существенными изменениями их структуры и объемов. В линиях связи между блочно-модульными приборами, а также в сигнальных линиях с адресными пожарными извещателями более не допускается применять топологию "шина": необходимо будет использовать дополнительную резервную линию связи или кольцевую топологию. При этом проложить две линии в одном кабель-канале или непосредственно рядом друг с другом не получится: Свод правил 5 обязывает прокладывать их по разным трассам, исключающим возможность одновременного выхода из строя при возгорании. Что касается неадресных систем, то новые нормативные требования запрещают одновременно подключать в один шлейф автоматические и ручные извещатели, то есть там, где раньше был один шлейф, станет два. Общая длина кабельных линий пожарной сигнализации на среднестатистическом объекте увеличивается, и вместе с этим увеличатся и без того небыстрые сроки монтажа.
Проще всего требование по единичной неисправности реализовать с помощью беспроводных систем с многосвязной топологией. В них извещатели не привязываются к отдельным контроллерам, они самостоятельно выбирают, к какому радиоканальному ПКП подключаться, а маршруты доставки извещений в системе выстраиваются автоматически. Кроме того, если вышел из строя один из контроллеров, устройства, которые были ранее к нему подключены, автоматически перестроятся и найдут себе новый родительский ПКП. В результате новые правила проектирования АПС реализуются сами по себе.
Одно из главных преимуществ беспроводных систем – это максимально оперативный монтаж, так как отсутствуют масштабные строительные работы по прокладке кабельных линий. Проект на 500–1000 извещателей можно реализовать буквально за пару дней. С ужесточением нормативной базы главная задача, которая возникает перед специалистами отрасли, – обеспечить выполнение новых требований с наименьшими усилиями и затратами.
Однако решение этой задачи уже есть, и это решение – радиоканал. В условиях новых реалий отрасли беспроводные системы позволят не только сохранить, но и поднять конкурентоспособность, эффективность и прибыльность бизнеса. Таким образом, объем рынка радиоканальных систем непременно будет расти.

схема1

Прогноз динамики рынка радиоканальных систем на ближайшие три года

Максим Горяченков, руководитель отдела технической поддержки ЗАО "НВП "Болид"

Рынок радиоканальных систем безусловно растет и будет продолжать расти. Пока этот рост сдерживается высокой стоимостью оборудования и расходами на эксплуатацию. Но технологии постоянно совершенствуются, рынок становится более конкурентным, появляются новые производители. За счет этого стоимость оборудования относительно проводных решений постепенно снижается. Производители начинают заявлять также об увеличении сроков службы элементов питания. Но эти процессы нельзя назвать быстрыми, поэтому и рост рынка радиоканала не будет взрывным.

Дмитрий Терентье Дмитрий Терентьев, руководитель технической поддержки ООО "Теко-Торговый дом"

Рынок беспроводных систем растет с каждым годом. Увеличение спроса связано с ужесточением нормативных документов, требованиями заказчиков к срокам ввода в эксплуатацию и ростом цен на работы по прокладке кабельных трасс.
Все чаще и чаще для обеспечения безопасности на объектах применяют комбинированные системы, которые объединяют в себе беспроводные и проводные адресные извещатели.
Такие системы более гибкие и позволяют подстроиться под все особенности объекта и нужды заказчика, а также минимизировать риски и недостатки той или иной технологии. И, по моему мнению, будущее именно за такими системами.

Константин КлимовКонстантин Климов, руководитель направления систем пожарной безопасности компании rubetek

На наш взгляд, за последние 3–5 лет появились еще более производительные радиочипы, которые позволяют создавать недорогие и эффективные радиоканальные решения, что, безусловно, увеличит их распространенность.
А ожидаемый переход на огнестойкие кабельные линии существенно увеличивает цену проводных решений, что является дополнительным аргументом в сторону их применения.
Стандартный вопрос "Что выгоднее, радио или провод, для заказчика?" обычно можно представить в виде сравнительной таблицы.

Дмитрий ТараненкоДмитрий Тараненко, коммерческий директор ООО "Альтоника СБ"

Как мы и говорили, на рынке внутри объектовых радиоканальных ОПС рывка не будет. Объекты понятны, объемы известны. Только ленивый производитель сейчас не делает линейку с радиоканальными датчиками. А это еще более отнимает рынок у тех, кто достаточно давно предлагает свои решения. Пользователи уже "наелись" мнимыми плюсами радиоканальных датчиков, о которых столько говорилось в материалах, семинарах и встречах, что понимают, что такое решение не панацея. Так что какого-то "прорыва" ждать бессмысленно.
Другое дело – радиоканальный охранно-пожарный мониторинг! Сбои связи, проблемы с операторами, счета на оплату услуг, принудительное отключение каналообразующего оборудования… Каждый из нас слышал "Абонент находится вне зоны действия…", а он не вне зоны, просто оператор не может предоставить вам канал связи. И это до 10% звонков. Если на объекте пожар и вы вызываете подразделение пожарной охраны, а вам говорят "Абонент не абонент", сгорите. И потому, что понадеялись на посредников.
При современном развитии дальней радиосвязи (повышении ее дальности, надежности, устойчивости к помехам) выбор очевиден! Для пожарно-охранного мониторинга, кроме радиоканала, других альтернатив не существует!

Сергей Дьяченко Сергей Дьяченко, руководитель технического отдела ООО "Торговый Дом "РУБЕЖ"

Объем рынка радиоканальных решений растет вслед за рынком систем безопасности в целом.
Предпосылок для резких перемен на данный момент не наблюдается. В свете принятия новых норм для игроков рынка актуальны вызовы по технической модернизации собственного оборудования, чтобы соответствовать новым требованиям. Кроме того, технический функционал радиоканальных решений в сочетании с их стоимостью оставляет их применение нишевым.

Полный текст статьи читайте в журнале "Системы безопасности" №5/2020 >>>

У вас есть решение лучше?

Размещайте свои решения в онлайн-обзорах — расскажите об их преимуществах, уникальных технических характеристиках и успешных примерах использования.

Подробнее о тематических обзорах >>
SSMagIMAG
