Тепловизионные решения:
специальный обзор

Объем продаж на мировом рынке тепловизоров должен был расти на 8% в год и достигнуть 10 млрд долларов к 2024 г. Такой прогноз давала исследовательская компания Global Market Insights. Главный драйвер роста рынка тепловизоров – запрос на точную видеоинформацию в сфере безопасности, в частности в видеонаблюдении и пожаротушении. Однако, вспышка коронавируса породила бешеный спрос на тепловизоры, которые измеряют температуру тела человека. В России доля рынка таких тепловизоров оценивалась всего в 1% от общего объема продаж. Но теперь все будет по-другому.

Обзор тепловизионных решений поможет вам сравнить характеристики, преимущества и интеграционные возможности, оценить экономическую эффективность и выбрать оптимальное решение для своих задач

Решение Hikvision для термографии

Решение обладает высокой скоростью срабатывания. Позволяет сократить время ожидания в очереди, снижает расходы на дополнительный персонал и технические средства. Благодаря интеллектуальной функции обнаружения лиц тепловизор измеряет температуру только людей и не реагирует на другие теплые/горячие предметы в кадре.

Термографический комплекс SN-T5 от Контур СБ

Комплекс распознает температуру и лица людей одновременно, выдает отчет, обеспечивает поиск по лицам, имеет широкий угол обзора. Система фиксирует превышение температуры тела человека и выводит в одном интерфейсе его данные, фото и температурные показатели

IP-терминал BEWARD TFR80-210T1

IP-терминал поддерживает четыре критерия доступа -- по карте, лицу, температуре тела и наличию маски. Это позволяет получить до 10 различных комбинаций настроек режимов доступа, что значительно расширяет возможности обеспечения безопасности на объекте. Терминал измеряет температуру тела подошедшего человека, проверяет наличие маски и при каких-то нарушениях формирует сигнал тревоги

Комплекс бесконтактного определения людей с повышенной температурой "Астрон-ТТ2019"

Тепловизионный модуль оснащен функциями, позволяющими менее чем за 1 секунду бесконтактным методом с высокой точностью (до 0,5 °C) определить наличие повышенной температуры человека. Каждый тепловизор комплекса калибруется по опорному источнику инфракрасного излучения в месте установки для адаптации к конкретным условиям эксплуатации

Тепловизор GIT M-серии

Полностью цифровой прибор со всеми современными аналитическими функциями и интеграцией по отраслевым стандартам ONVIF, H.265, H.265. Ключевая особенность, заложенная в прибор, -- адаптивность параметров тепловизора GIT M-серии под конкретную задачу и объект

Исследование рынка тепловизоров

Обзор поможет вам сравнить характеристики, преимущества и возможности интеграции, оценить экономическую эффективность и выбрать оптимальное решения для ваших задач

Комментарии экспертов

Мы наблюдаем стремительный рост спроса на термографические решения для измерения температуры человека. Пандемия выступила в роли катализатора и подстегнула развитие технологий. Однако рынок оказался не готов к такому спросу. Комментарии экспертов помогут вам разобраться в трендах и прогнозах.

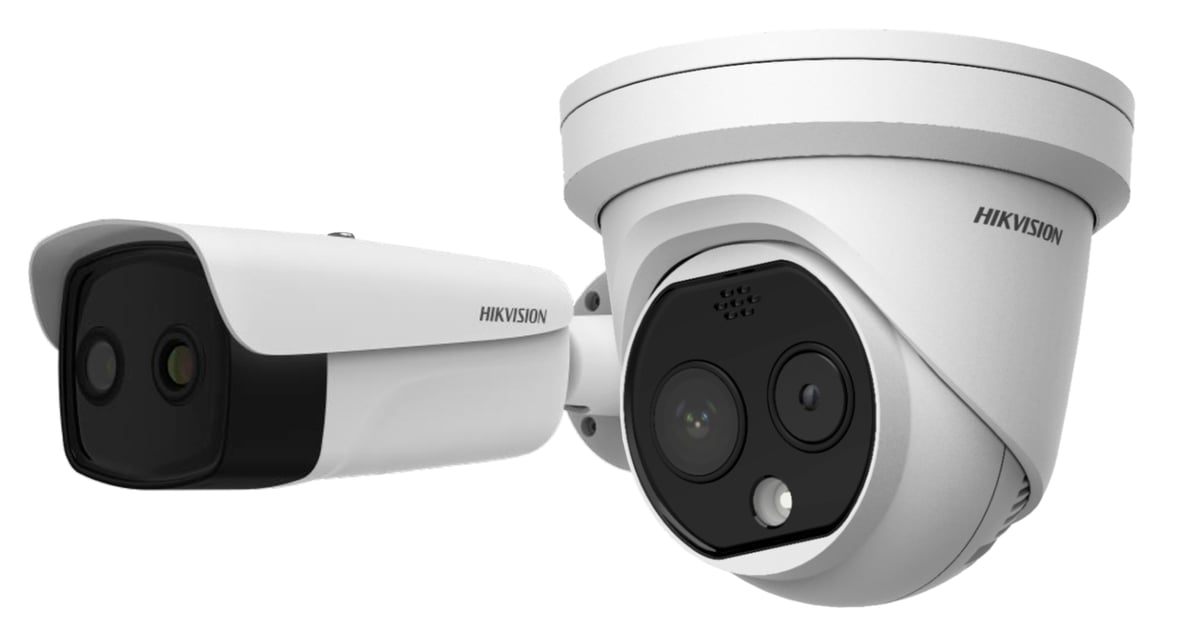

Тепловизионное решение Hikvision для термографии: быстро, эффективно, безопасно

Представляет Hikvision
www.hikvision.com

Решаемые задачи

Тепловизоры DS-2TD2637B, DS-2TD2636B, DS-2TD2617B, DS-2TD1217B позволяют быстро и точно выявить людей с повышенной температурой для последующего медицинского осмотра.
При выявлении превышения заданного параметра оператор получает уведомление. Измерение проводится дистанционно. В зависимости от модели и фокусного расстояния измеряемый человек может находиться на расстоянии до 9 м.

Конкурентные преимущества

Компания Hikvision использует собственный интеллектуальный алгоритм измерения температуры. Его точность составляет 0,5 °C без калибратора и 0,3 °C с калибратором. Одновременное обнаружение в кадре и измерение температуры до 30 лиц. Высокое разрешение и широкий выбор объективов с различным фокусным расстоянием.
Большие производственные мощности гарантируют быстрые производство и поставку. Самостоятельное производство тепловизионных матриц обеспечивает независимость от сторонних поставщиков и более низкую стоимость конечного устройства.

Функции видеоаналитики

Измерение температуры человека, обнаружение лиц в кадре (максимально до 30 лиц одновременно). Благодаря интеллектуальной функции обнаружения лиц тепловизор измеряет температуру только людей и не реагирует на другие теплые/горячие предметы в кадре. Функция "захвата" лиц в кадре.

Технические характеристики

  • Двухспектральные цилиндрические и купольные камеры.
  • Максимальное разрешение тепловизионного объектива -- 384х288 пкс.
  • Максимальное разрешение оптического объектива -- 2688х1520 пкс.
  • Максимальное количество видеопотоков -- 2.
  • Фокусное расстояние объектива -- 3/6/10/13/15 мм (на выбор).
  • Чувствительность -- 0,0089 лк (цв., F1.6, AGC вкл.), 0,0018 лк (ч.-б., F1.6, AGC вкл.).

Имеется дополнительная камера видимого диапазона.

Интеграционные возможности

Открытый API, поддержка ISAPI, Hikvision SDK и сторонней платформы управления, ONVIF (Profile S, Profile G, Profile T).

Экономическая эффективность

Решение обладает высокой скоростью срабатывания, до 60 человек в 1 мин. Позволяет сократить время ожидания в очереди, снижает расходы на дополнительный персонал и технические средства.

Появление на рынке Февраль 2020 г.
Ценовой сегмент Средний

Проекты

Крупные объекты Китая: больница в Чунцине, ж/д станции в провинции Цзянси, вокзал в городе Фучжоу, инфраструктура тоннелей и моста Гонконг -- Чжуйхай -- Макао, отделения China Bank в Гонконге и др.
Истории успеха в мире: аэропорт в Замбии, международный аэропорт в Колумбии, остановки и другие объекты общественного транспорта в Мехико (Мексика), управление общественных работ Ashghal в Катаре, отель Hilton в Катаре, мемориальная больница Chulalongkorn в Таиланде, министерство образования в Южной Корее и др.

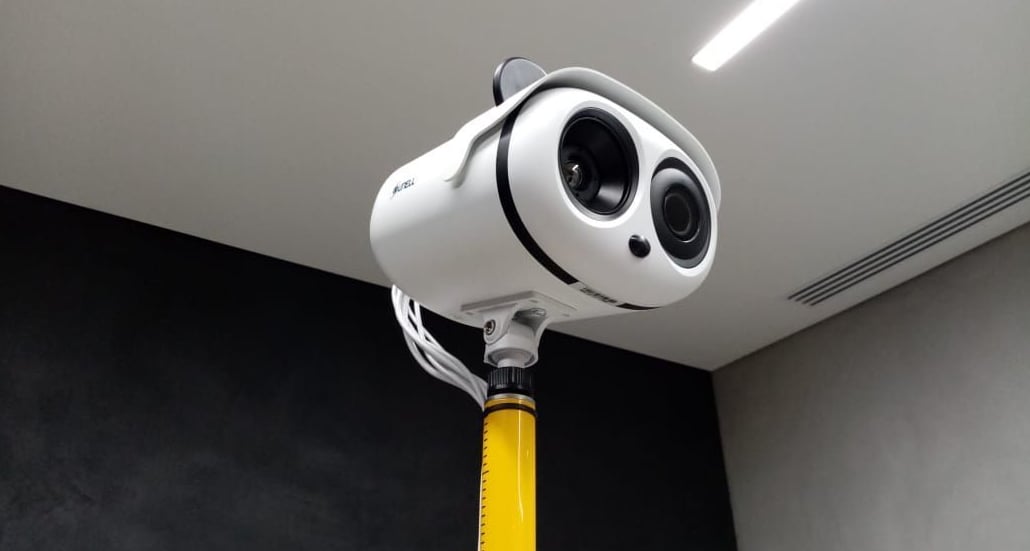

Термографический комплекс SN-T5 для распознавания температуры тела и лица бесконтактным способом в потоке людей

Представляет ТД "Контур СБ"
www.c-sb.ru

Решаемые задачи

Тепловизионный комплекс SN-T5 изначально был разработан для учреждений образования, чтобы минимизировать ущерб от сезонных эпидемий гриппа в школах, детских садах и высших учебных заведениях. Этим объясняется корпус в виде мордочки панды -- чтобы дети не боялись проходить мимо тепловизора.
Примеры эффективного использования вдохновили интеграторов на установку данного комплекса и в других местах с массовым пребыванием людей: на транспорте, производстве, в госучреждениях, зонах приграничного контроля, отелях, офисах, бизнес-центрах и т.д.
С появлением коронавируса стремительно ухудшилась эпидемиологическая обстановка в стране и в мире, что, по сути, перевело использование комплекса на военные рельсы: множество установок и работающих решений в Китае, России и других странах направлено в том числе на противодействие распространению коронавирусной инфекции.
Комплекс позволяет своевременно выявлять заболевших людей (будь то COVID-19 c симптомом превышения температуры, грипп, ОРВИ, пневмония, корь и т.д.). Именно раннее обнаружение и отработка сценария по изоляции ученика/сотрудника от здоровой части коллектива позволит не допустить распространение инфекции по цепочке и обеспечить беспрерывность учебного или производственного процесса.

Конкурентные преимущества

Комплекс распознает температуру и лица людей одновременно, выдает отчет, обеспечивает поиск по лицам, имеет широкий угол обзора.

Функции видеоаналитики

Термографический комплекс SN-T5 дистанционно измеряет температуру тела на расстоянии 3--5 м. Измерение может производиться одновременно 16--20 лицам, идущим группой или потоком. Время измерения -- менее 1 с, точность измерения ±0,3 °С.
ПО SunView поддерживает функцию распознавания лиц. Система фиксирует превышение температуры тела человека и выводит в одном интерфейсе его данные, фото и температурные показатели.
Кроме того, комплекс поддерживает стандартные функции видеоаналитики, такие как детекция движения, ошибка диска, тревожные выходы, температурная тревога, периметр, виртуальные ограждения, удаление и перемещение объекта.

Технические особенности

  • Разрешение тепловизора 400х300 пкс.
  • Погрешность измерения температур ±0,3 °С.
  • Неохлаждаемый IRFPA-микроболометр.
  • Чувствительность 40 мК.
  • Спектральный диапазон 8--14 мкм.
  • Фиксированный объектив, 8 мм, угол обзора 46/35 град. (гор./верт.).
  • Время распознавания 30 мс.
  • 3 видеопотока D1, CIF, 1080P.
  • White Hot/Black Hot/Rainbow/Ironbow (17 вариантов цветового отображения термограммы).
  • Питание 12 В DC/PoE.

Наличие дополнительной камеры

Имеется встроенная IP-камера видимого спектра:
* видеосенсор Sony CMOS с диагональю 1/1,9";
* разрешение -- 2 Мпкс (1920х1080 пкс);
* моторизованный объектив с фокусным расстоянием 2,7--13,5 мм;
* True WDR 120 дБ.

Интеграционные возможности

Совместимость с ONVIF, а также поддержка CGI и SDK для интеграции.

Экономическая эффективность

Родители не дадут нам соврать: сезонные эпидемии ОРВИ наносят ощутимый урон как бюджету семьи, так и экономике страны в целом.
В среднем на лечение заболевшего ребенка семья тратит от 1000 до 2000 руб. И это не считая возможного развития осложнений, покупки антибиотиков и сопровождающих их пробиотиков, отхаркивающих средств и прочих лекарственных препаратов. А если заразятся домочадцы, в том числе пожилые люди или маленькие дети? Расходы на лечение вырастут в геометрической прогрессии.
Вот простой примерный расчет, показывающий, сколько средств из государственной казны может потребоваться для лечения одного ученика. Специалисты утверждают, что один заболевший ребенок способен "поделиться" вирусом ОРВИ еще как минимум с пятью одноклассниками -- через общие предметы, рукопожатия и т.д. Таким образом, больничный лист по уходу за ребенком придется брать уже родителям 6 учеников.
Если взять для расчета среднюю зарплату по Москве 40 000 руб. и средний период лечения 10--14 дней, выводим среднюю стоимость оплаты больничного листа родителя -- 20 000 руб.
Еще раз -- 20 тысяч руб. из бюджета для оплаты больничного родителю одного больного ребенка. Если зарплата выше, считайте соответственно. Если срок лечения дольше (как, например, при кори -- минимум 21 день), тоже расчет отдельный. Если в классе заболело 10 человек, считайте сами. А так в 120 000 руб. обходится государству один ребенок, который пришел в школу больным и заразил пятерых человек.
В расчет не берутся нервы, боль, устранение последствий в случае развития осложнений и прочие малоприятные версии течения заболевания.
Ну и наконец, регулярные больничные родителей не только негативно влияют на отношения с работодателем, но и срывают все планы производительности предприятий, уменьшают эффективность рабочего процесса, что, в конечном счете, влияет на прибыль компании, А следовательно на заработную плату работникам и на налоговые поступления в бюджет.

Появление на рынке Впервые представлен на выставке MIPS Securika 2019
Ценовой сегмент Высокий

Проекты

Школы, госучреждения (ЦА ФНС РФ и Совет Федерации), аэропорт, офисы в Москве и Санкт-Петербурге, офисы и штаб-квартира одного из операторов мобильной связи, пищевые производства, металлургические заводы, предприятия по добыче полезных ископаемых и др.

Производитель: Sunell, www.sunellsecurity.com

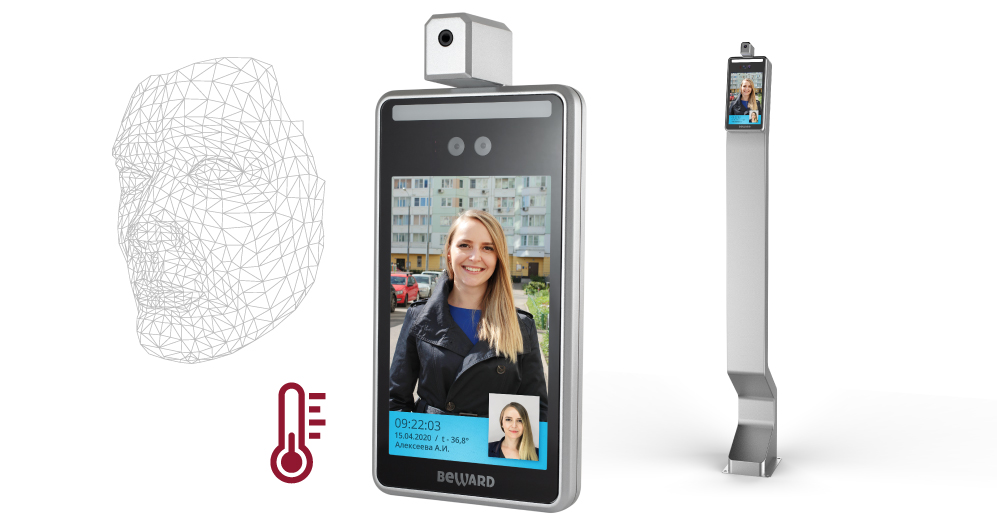

IP-терминал BEWARD TFR80-210T1 – препятствие для распространения эпидемии

Представляет НПП "Бевард"
www.beward.ru

Решаемые задачи

Терминал быстро и точно измеряет темпера- туру тела, что чрезвычайно важно при борьбе с распространением заболеваний, особенно в общественных местах:

  • точность измерения температуры – до ±0,2 °С; l шаг измерения температуры – 0,1 °С;
  • время измерения температуры – не более 0,3 с;
  • допустимый угол наклона лица – до 30 град.; l до 24 000 лиц в базе;
  • время распознавания – не более 0,5 с.

Дистанционное измерение температуры позволяет вести исследование без привлечения специализированных сотрудников и дезинфекции устройства перед каждым измерением.

Конкурентные преимущества

IP-терминал поддерживает четыре критерия доступа – по карте, лицу, температуре тела и наличию маски. Это позволяет получить до 10 различных комбинаций настроек режимов доступа, что значительно расширяет возможности обеспечения безопасности на объекте.

Возможности видеоаналитики

Встроенный алгоритм распознавания лиц работает с применением технологии Bi-Scan.
Это полностью исключает возможность прохода по фотографии. Терминал измеряет температуру тела подошедшего человека, проверяет наличие маски и при каких-то нарушениях формирует сигнал тревоги.

Технические характеристики

  • 2 сенсора 2 Мпкс 1/2,8" SONY Starvis до 0,001 лк.
  • Объектив 6 мм.
  • Измерение температуры на расстоянии до 0,3 м.
  • Распознавание лиц на расстоянии до 2 м.
  • RFID.
  • Динамик.
  • ИК- и LED-подсветка.

Имеется дополнительная камера видимого диапазона.
Возможна интеграция по RJ-45, Wiegand-26/34, CGI API.

Появление на рынке Апрель 2020 г.
Ценовой сегмент Средний

Экономическая эффективность

Перечисленные выше функции позволяют избежать покупки тепловизионных систем для проходных, значительно превосходящих по цене IP-терминалы с функциями измерения температуры и распознавания лиц.

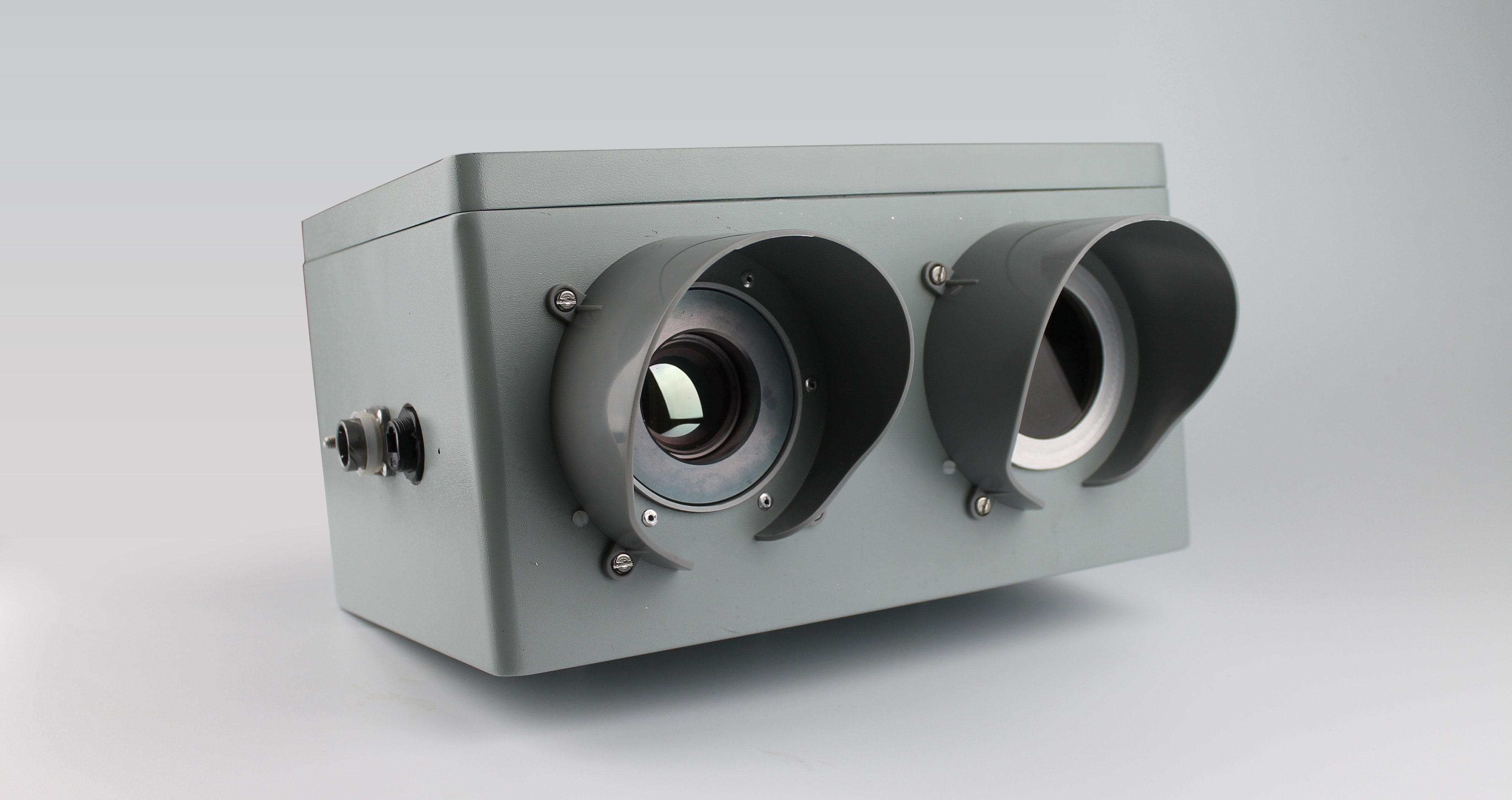

Комплекс бесконтактного определения людей с повышенной температурой "Астрон-ТТ2019": видит все, реагирует на опасность

Представляет "ОКБ Астрон"
www.astrohn.com

Решаемые задачи

Комплекс "Астрон-ТТ2019" предназначен для обеспечения автоматизированного бесконтактного определения в местах скопления людей с повышенной температурой тела.
Комплекс оснащен функцией автоматического набора статистики температур здоровых людей (от 10 человек) при действительных условиях наблюдения. На ее основании автоматически выбирается значение эталонной температуры тела здорового человека, что позволят компенсировать влияние окружающей среды, погрешности самого прибора и др.

Конкурентные преимущества

Тепловизионный модуль оснащен функциями, позволяющими менее чем за 1 секунду бесконтактным методом с высокой точностью (до 0,5 °C) определить наличие повышенной температуры человека. Каждый тепловизор комплекса калибруется по опорному источнику инфракрасного излучения в месте установки для адаптации к конкретным условиям эксплуатации.
Имеется дополнительная камера видимого диапазона.

Технические особенности

Два канала -- оптический и тепловизионный. Видеосжатие H.264, MJPEG. Отображение температуры в реальном времени.

Характеристики камеры:

  • максимальное разрешение 1920х1080 пкс (FullHD), 25 кадр/с;
  • минимальная светочувствительность -- 0,05 лк.

Характеристики тепловизора:

  • разрешение 384х288 пкс;
  • спектральный диапазон 8--14 мкм;
  • температурная чувствительность -- 0,05 ˚С.
Параметры оптики:
  • фокусное расстояние не менее 18 мм;
  • нижний предел фокусировки не менее 0,4 м;
  • поле зрения не менее 25х18,75 град.

Интеграционные возможности

Вывод полного видеосигнала, совместимость с PAL и NTSC, стандартный BNC-разъем, протоколы TCP/IP, UDP/IP, HTTP, RTSP.

Экономическая эффективность

Комплекс оповещает лишь о том, что относится к передвигающимся через пункт пропуска гражданам с высокой температурой. Фотографии людей, у которых выявлена температура тела, превышающая заданный предел (устанавливается оператором), в автоматизированном режиме передаются в базу данных оператора с привязкой ко времени и месту пропуска. При обнаружении человека с повышенной температурой автоматически формируется страница акта (отчета) с указанием времени, места, фотографией, термограммой и температурными данными, которая может быть сохранена в базе данных и распечатана.

Появление на рынке I квартал 2020 г.
Ценовой сегмент Средний

Проекты
Предприятие "ОКБ Астрон"

Интеллект. Качество. Прогресс

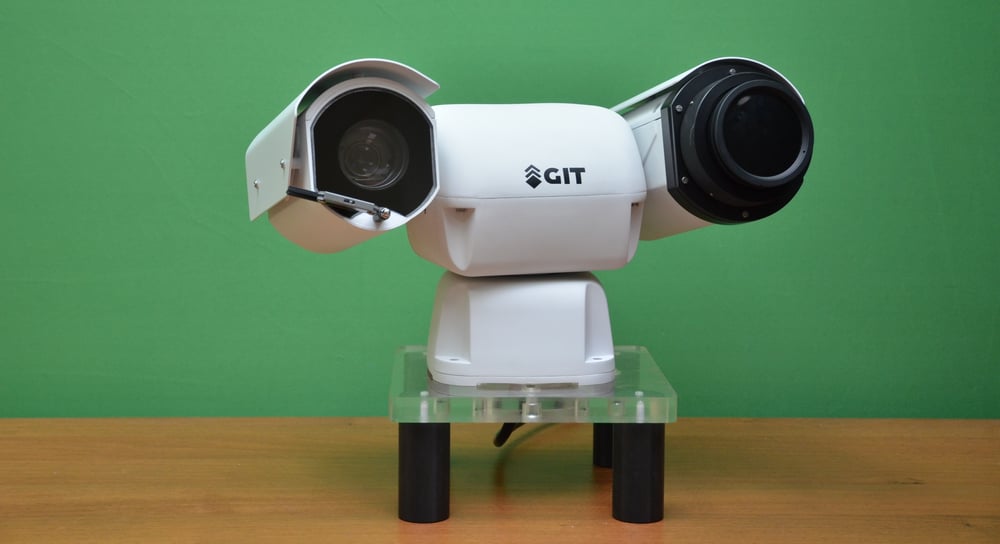

Тепловизор GIT M-серии

ЧТО УНИКАЛЬНОГО

Обнаружение и сопровождение 24/7

Интеллектуальный поворотный тепловизор круглосуточного обнаружения и сопровождения объектов c детектором людей и автотрекингом.

Виртуальный купол

Тепловизор создает виртуальный купол над защищаемым объектом, может автоматически сопровождать воздушные, наземные и надводные цели.

Мощные технические параметры

Модель обладает самой высокочувствительной в индустрии матрицей 35 мК с разрешением 640x512 пкс (VGA) и светосильным объективом с автофокусом.

ЗАЧЕМ ПОКУПАТЬ

Эффективность и гибкость

Тепловизор обладает оптимальным соотношением "цена/качество/эффективность". Создан в виде конфигуратора, адаптируемого под конкретную задачу.

Охрана особо важных, энергетических и транспортных объектов

Комплексное наблюдение за охраняемой территорией и воздушным пространством, обнаружение и сопровождение дронов, работа в паре с радиолокационной станцией. Снижение нагрузки на оператора.

ПОЧЕМУ ОЦЕНЯТ

Аналитика и интеграция

Полностью цифровой прибор со всеми современными аналитическими функциями и интеграцией по отраслевым стандартам ONVIF, H.265, H.265.

Высокая адаптивность

Ключевая особенность, заложенная в прибор, -- адаптивность параметров тепловизора GIT M-серии под конкретную задачу и объект.

Производитель: ООО "ГИТ СИСТЕМС"

Розничная цена: зависит от конфигурации

Исследование рынка тепловизоров

Редакция проекта "Системы безопасности" провела опрос с целью исследования российского рынка тепловизоров. На 10 вопросов ответил 141 эксперт. Подробные результаты по ссылке

Тепловизионная техника постепенно переходит из дорогого, узкоспециализированного рыночного сегмента в массовый. Пандемия COVID-19 стала дополнительным стимулом в ее широком распространении. Именно тепловизоры стали основным неконтактным методом выявления заболевших людей в местах массового скопления. Ни одно другое средство не может сравниться с ними по удобству и точности измерения температуры. Вероятно, именно медицина станет в ближайшее время основным драйвером развития этого направления.

В пятерку ключевых игроков на российском рынке вошли: Hikvision, Dahua, FLIR Systems, Axis Communications, Холдинг "Швабе". В первой десятке также компании Bosch, ОКБ "Астрон", Пергам-инжиниринг, Mobotix и АО "ЦНИИ "Циклон". Результаты опроса >>

Рынок тепловизоров: пандемия стимулировала развитие технологий

Основной тенденцией рынка тепловизионного оборудования станет появление новых игроков, которые в конкурентной борьбе начнут производить и реализовывать более доступную тепловизионную технику.

Эксперты из компаний Hikvision Russia, АО "ОКБ "АСТРОН", Grundig Security, "АРМО-Системы", НПК "Фотоника", НТЦ ООО "Телеком-Монтаж-Юг" и Ivideon рассказали, каких изменений ждет рынок тепловизоров в эпоху коронавируса, в каких областях тепловизионное оборудование наиболее целесообразно использовать, чем встроенная видеоаналитика у тепловизоров отличается от встроенной видеоаналитики у обычных камер, насколько эффективно распознавание людей при помощи тепловизоров.
