Обзоры оборудования для безопасности объектов

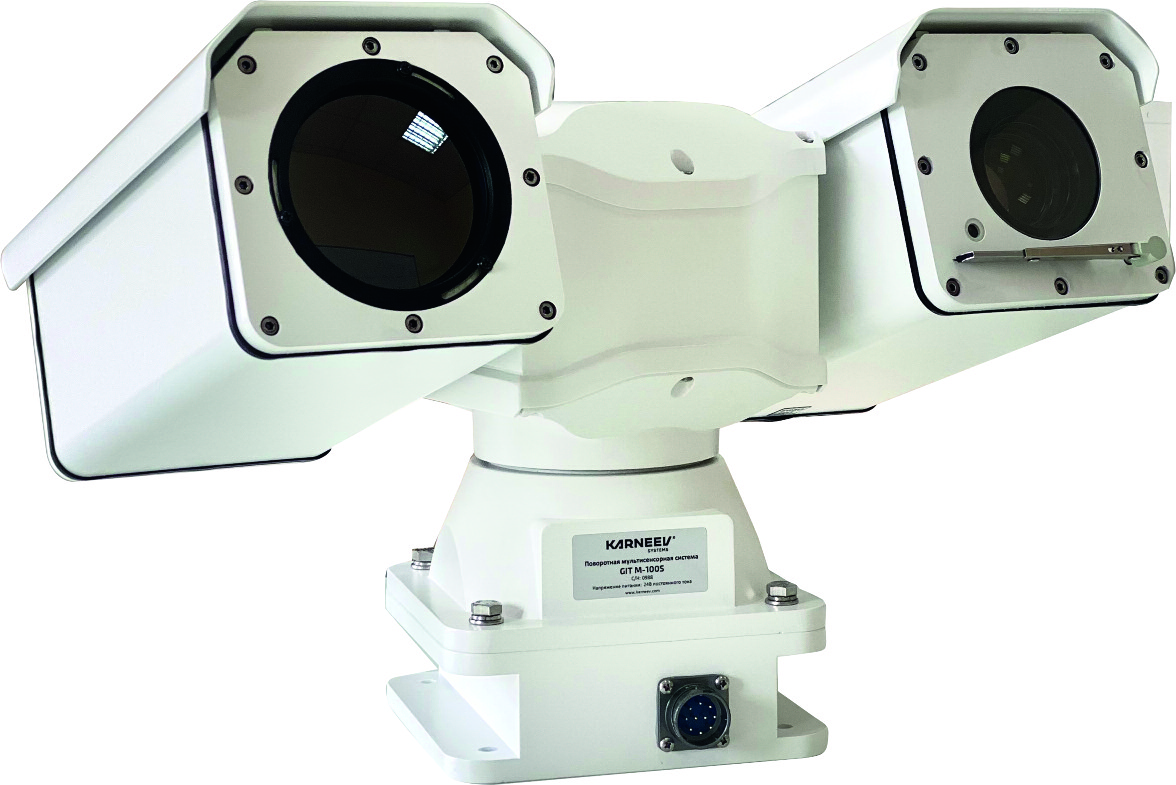

Поворотный тепловизор KARNEEV M-серии


tepl1

Представляет компания KARNEEV SYSTEMS

www.karneev.com

Решаемые задачи

Поворотный тепловизор KARNEEV M-серии обладает набором детекторов и объективов, позволяющих решать задачи наблюдения на средних и больших дистанциях. Основные применения – на периметрах, открытых пространствах и на акватории. Опционально возможно оснащение дальномером и прожектором.

Основные характеристики

  • Разрешение до 1280х1024.
  • Спектральный диапазон 7–14 мкм или 3–5 мкм.
  • Объектив тепловизора до 1100 мм.
  • Охлаждаемый или неохлаждаемый детектор.
  • Поворотный механизм до 120 град/с.
  • Дополнительная камера видимого диапазона FULL HD или 4К. Трансфокаторы 300, 500, 800, 1000, 1500 мм.

Возможности видеоаналитики

Встроенная видеоаналитика: детектор движения, трекинг объектов.

Интеграционные возможности

Тепловизор полностью поддерживает ONVIF и Pelco-D Extended, реальные кейсы интеграции с периметральными системами, РЛС и ПО российских разработчиков.

Конкурентные преимущества

Высокоэффективный и надежный тепловизор с самыми передовыми технологиями. Положительный практический опыт эксплуатации на сложных объектах в России. Отлаженный техпроцесс и короткие сроки изготовления.

Экономическая эффективность

Использование неохлаждаемого детектора со светосильными объективами обеспечивает большую дальность наблюдения и высокую надежность и отказоустойчивость. Надежный поворотный механизм позволяет годами эксплуатировать прибор.

Появление на рынке: 2019 г.
Ценовой сегмент: средний, высокий

Проекты

Росатом, Русгидро и др.

↑ вверх ↑

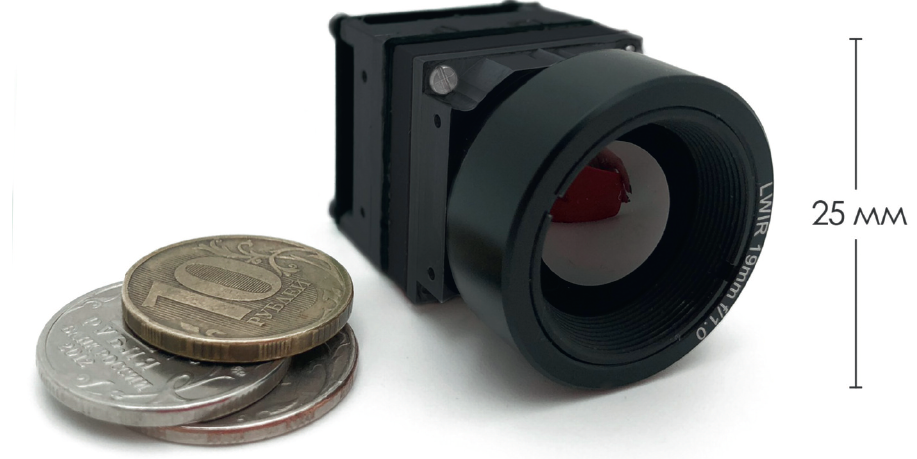

MTM640-MIPI – первый российский тепловизионный модуль с интерфейсом MIPI

tepl2

Представляет НПК "Фотоника"

www.npk-photonica.ru

НПК "Фотоника" представляет первый отечественный тепловизионный модуль с интерфейсом MIPI. Несмотря на впечатляющие технические характеристики, такой модуль отличается весьма компактными размерами и обладает широкими возможностями по интеграции в различные многоканальные системы.

Решаемые задачи

Поскольку аналитическая обработка производится не на встроенном FPGA или SoC, а на более мощных ускорителях, то все вычисления делаются в одном месте, заказчик сразу получает подготовленную для принятия решения информацию, либо система действует в автоматическом режиме.

Основные характеристики

  • NETD <40mK (@f/1.0,50Hz,300K).
  • Время интеграции <10 мс.
  • Рабочая температура -40 °C~ +(60) 85 °C.
  • Возможность калибровки термографа – 40~600 °C.
  • Вес 50 г с объективом f 19 мм F/1,0.
  • Габариты 25х25х25 мм (без объектива).

Интеграционные возможности

На низком уровне за счёт физического интерфейса MIPI CSA-2 (RGBxxx, YUVxxx, RAW8-14 bit), например, Jetson, Raspberry.

Конкурентные преимущества

Компактные размеры, интерфейс для интеграции с вычислителями.

Экономическая эффективность

Когда есть задача в одном месте иметь и датчики, и обработку, не требуются "дорогие" интерфейсы, такие как GigE, TCP/IP и пр. Интерфейс MIPI более выигрышен за счет именно локальной обработки в системах, в которых используются нейросети.
Особенно эффективно для многоканальных систем.

Появление на рынке: сентябрь 2022 г.
Ценовой сегмент: средний

↑ вверх ↑

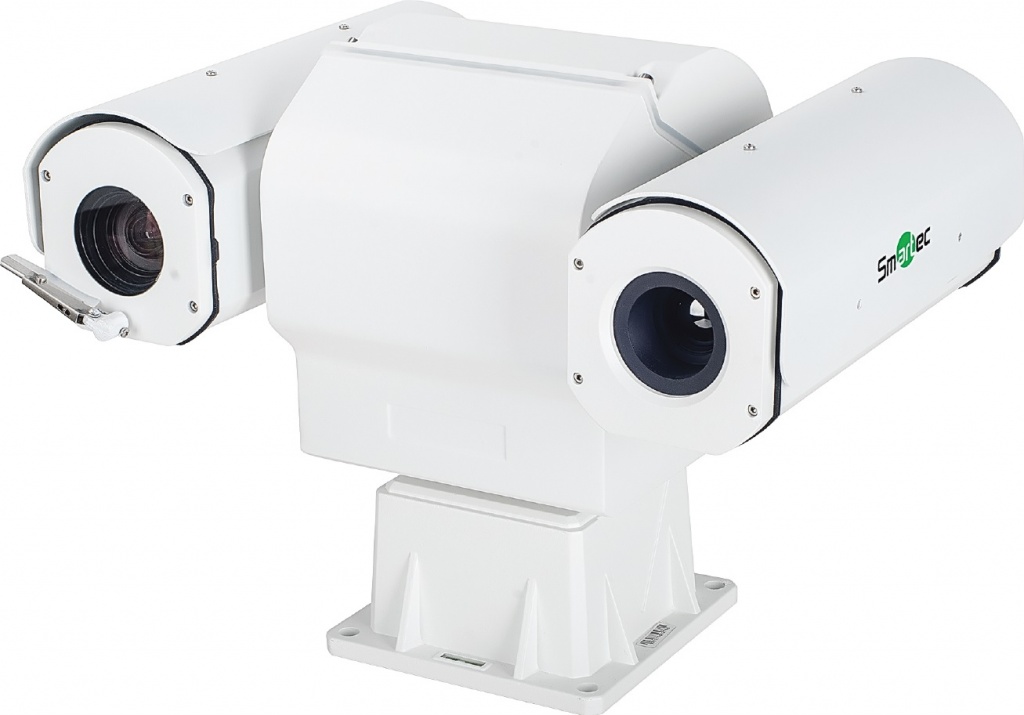

Биспектральная тепловизионная PTZ-камера Smartec STX-IPPT591L: чтобы обстановка не накалялась

STX-IPPT591L

Представляет "АРМО-Системы"

Производитель Smartec


Решаемые задачи

За счет высокой чувствительности в видимом и тепловом спектрах, мощной оптики и программируемой поворотно-наклонной платформы камера подходит для использования в первой линии защиты на объектах с обширной территорией и наблюдения на предельно больших расстояниях.

Основные характеристики

  • Матрица неохлаждаемых микроболометров.
  • Разрешение 640x512 пк (с интерполяцией до 704х576 пк при 25 кадр/с).
  • Объектив 25, 35 или 50 мм.
  • Чувствительность (NETD) ≤40 мK.
  • 2 Мпк камера видимого диапазона с объективом 6–180 мм.
  • Широкий диапазон измеряемых температур -40…+150 °C с кастомизацией до +500 °C.
  • Точечный, линейный, зональный режимы измерения температуры с высокой точностью.
  • 17 псевдоцветных режимов отображения тепловизионной картинки.
  • Климатическая защита по классу IP66.
  • Стабильная работа при температурах -40…+60 °С.

Дополнительная камера

Камера видимого диапазона на базе 1/1,9" КМОП-матрицы Sony с разрешением 1920х1080 пк.

Радиометрические функции

  • Три режима измерения температуры в заданных секторах обзора.
  • Два варианта оповещения о тревоге – передача сигнала о превышении температурных значений и о разнице температур.

Конкурентные преимущества

Интегрированный комплекс объединяет тепловизор с радиометрическими функциями и FullHD-камеру, смонтированные на PT-платформе, которая обеспечивает вращение на 360 град. Визуальная камера снабжена 30-кратным объективом и щеткой для удаления загрязнений со стекла для сохранения хорошей видимости.

Интеграционные возможности

Имеется SDK для интеграции с произвольным программным обеспечением.

Экономическая эффективность

  1. В системах охранного видеонаблюдения обнаруживает объекты практически в любых внешних условиях и при помехах.
  2. В системах контроля технологических процессов помогает в раннем обнаружении перегрева или охлаждения участков трубопроводов, устройств, кабелей до момента возгорания или аварии.
  3. Работает автономно и в комплексе с регистратором (NVR).
Появление на рынке: июнь 2022 г.
Ценовой сегмент: средний


Проекты

Промышленные и транспортные предприятия

↑ вверх ↑

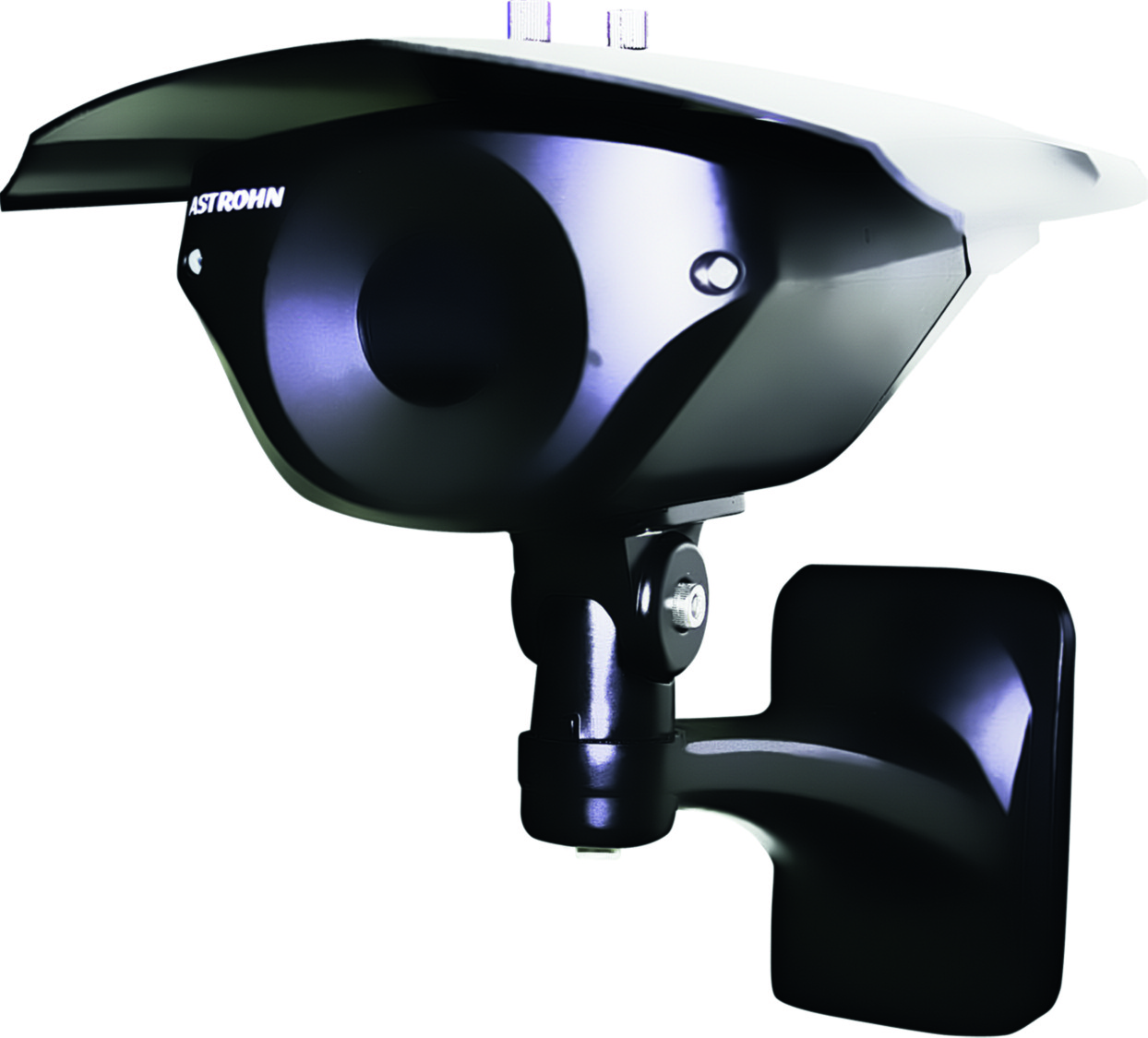

Уличная тепловизионная камера "Астрон-IQ384/640"

tepl3

Представляет АО "ОКБ "Астрон"
Астрон



Решаемые задачи

Уличная тепловизионная камера со встроенной аналитикой. Предназначена для построения охранных комплексов и/или быстрой интеграции в существующие системы круглосуточной всепогодной охраны широкого круга объектов любой структуры (компактных, протяженных и пр.) в автоматическом режиме.
Система производит обнаружение и идентификацию остановки и нахождении объектов в заданной зоне, направления движения, фиксацию оставленных предметов, ограничения скорости, учет перспективы.

Антивандальность. При разрушении внешнего защитного окна в результате попадания механических внешних предметов (камень, пуля и т.д.) производится быстрая замена съемного модуля вместе с окном.
Увеличение надежности. Важными особенностями являются: отсутствие необходимости проведения работ в полевых условиях внутри модуля, высокая герметичность между отсеками и внешней стороной корпуса, герметичность разъемов питания и оптоволокна связи, встроенная система защиты от перенапряжения по цепи питания, диэлектрическая прочность корпуса. за счет всего этого достигается надежность работы камеры в экстремальных условиях.

Возможности видеоаналитики

Видеоаналитика встроенная, решает следующие задачи в любых погодных условиях и условиях освещенности:

  • определение размеров и ориентации объекта относительно горизонта и места наблюдения;
  • определение абсолютной скорости и направления движения объекта с учетом проекции;
  • определение траектории движения объекта;
  • определение входа, времени нахождения и выхода объекта из заданной охраняемой зоны;
  • исчезновение объекта из охраняемой зоны;
  • передача, при необходимости, данных тепловизионного канала, метаданных интеллектуального анализа через оптоволокно на сервер диспетчерского центра.

Основные характеристики

  • Детектор – неохлаждаемый микроболометр.
  • Спектральный диапазон детектора – 8–14 мкм.
  • Максимальное разрешение – 384х288 или 640х480 пк.
  • Размер пикселя микроболометра – 17 мкм.
  • Частота видеосигнала – 25 кадр/с.
  • Диапазон рабочей температуры от -50 до +65 °С.
  • Фокусное расстояние 20–50 мм
  • Дальность обнаружения ростовой фигуры человека – до 1,5 км.
  • Фокусное расстояние – 20, 30, 40, 50 мм.
  • Угловое поле зрения (для версии 640) 31,5, 20,8, 15,6, 12,4 град. соответственно.
  • Размеры – 243х200х222 мм.
  • Вес – 1,5 кг.
  • Питание – 12 В постоянного тока.
  • Потребляемая мощность – 8 Вт (пиковая).
  • Класс защиты – IP-66.

Функциональные особенности

  • Автоматическая регулировка усиления.
  • Цифровое улучшение деталей изображения.
  • Автоматическое изменение динамического диапазона.
  • Настройка параметров через пользовательское меню.
  • Встроенная интеллектуальная видеоаналитика.

Конкурентные преимущества

Полностью автоматический режим работы, высокая дальность действия, самый дешевый в своем классе.
Настройка на поле зрения производится без нарушения герметичности модуля. Конструкция корпуса содержит германиевые окна с просветлением, конструкция исключает потери прозрачности в ИК-диапазоне при их загрязнении. Предусмотрена специальная конструкция защиты германиевых окон от загрязнения. Возможен прямой обогрев германиевого окна с одновременной термокалибровкой матрицы для оттаивания снега. Микроболометрические матрицы с работоспособностью до -50 °С; исключается деградация при возможном отключении питания в зимнее время. Для исключения затененных участков каждый пиксель имеет свою настройку контрастности и яркости.

Интеграционные возможности

Ethernet, H.264/M-Jpeg, 25 Гц, интеграция с интегрированной системой безопасности и видеонаблюдения ITV|AXXONSoft.

Экономическая эффективность

Отечественный микроболометр, самый дешевый в своем классе. Светосильные германиевые объективы собственного производства. Система имеет интуитивно понятный интерфейс. Возможна установка параметров зон на объекте и условий контроля.
Для отображения на экране информации по объектам оператор может задать параметры зон наблюдения и условия наблюдения за объектами. На экране устройства наблюдения будут показаны все движущиеся и неподвижные объекты, которые в настоящий момент контролируются модулем. Объекты, удовлетворяющие заданным условиям контроля, будут отмечены, например, красным.
По умолчанию на экране отображаются все объекты: нарушившие условия контроля – красным цветом, не нарушившие – иным.
Отображение не нарушивших условия объектов и их траекторий помогает оптимально задать условия контроля. Возможны также создание линий и зон наблюдения, а также зон, не подлежащих контролю. Для фиксирования интересующих вас событий необходимо задать параметры линий и зон контроля. зона контроля задает площадь области наблюдения. Для всех зон и линий контроля можно установить любую форму и размер.

Появление на рынке: 2021 г.
Ценовой сегмент: низкий

Проекты

Системы охраны периметра на протяженных и площадных объектах

↑ вверх ↑

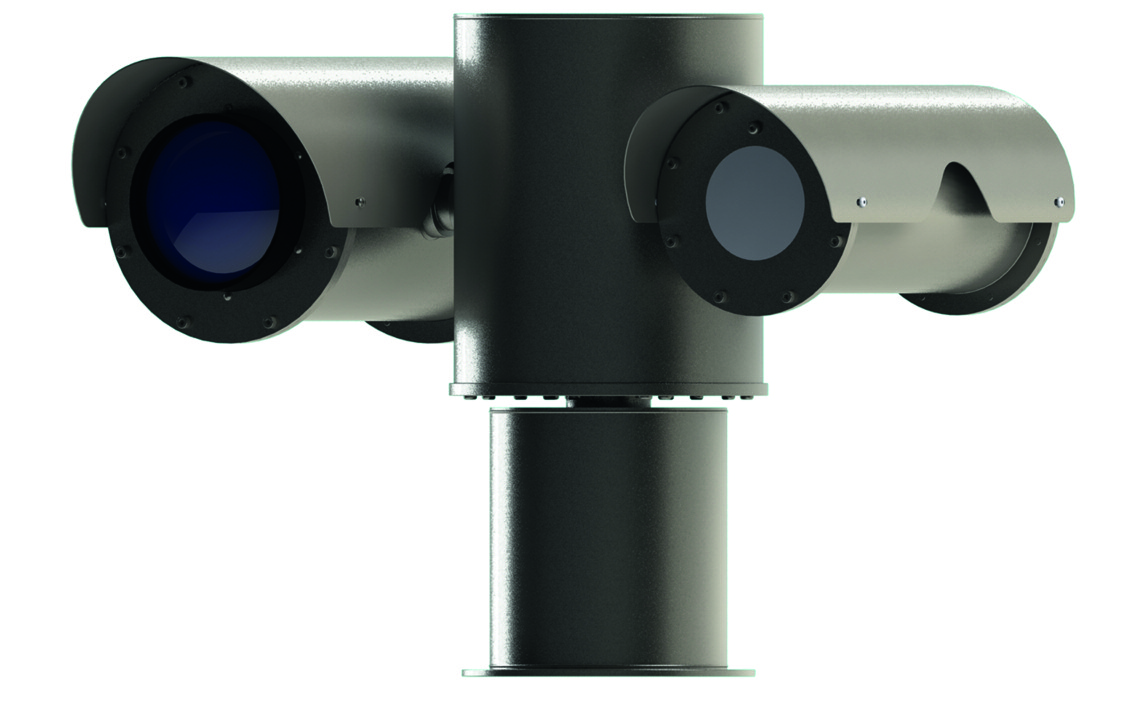

Тепловизор сетевой поворотный ТСПВ064-15/150-01-230 с дополнительным видеоканалом

tepl4

Представляет ООО "САПФИР СЕКЬЮРИТИ ТЕХНОЛОДЖИС" www.sapphire-st.ru Сапфир

Решаемые задачи

Повышает эффективность охранных телевизионных систем, позволяет с высокой скоростью идентифицировать тревоги охранных систем и наблюдать за обширными площадями, в том числе в условиях плохой видимости и освещенности, вести мониторинг акваторий.

Основные характеристики

  • Максимальное разрешение 640х480 пк.
  • Спектральный диапазон 8...14 мкм.
  • Количество видеопотоков – 2 на каждый канал.
  • Автоматическая фокусировка в каждом канале.
  • Объектив тепловизионного канала 10х (15–150 мм).
  • Скорость поворота по обоим осям до 150 град/с.

Интеграционные возможности

Поддержка ONVIF. Поддержка протоколов Pelco-P , Pelco-D extended. Интеграция с радарами.

Конкурентные преимущества

  • Тепловизионный объектив с непрерывным трансфокатором.
  • Синхронизация изменения полей зрения оптического и тепловизионного каналов.
  • Высокая скорость поворота по обеим осям.
  • Корпус из коррозионно-стойкой нержавеющей стали.
  • Дополнительная камера видимого диапазона.

Экономическая эффективность

Тепловизионное оборудование используется в системах охранного телевидения объектов высшей и первой категории. Значимость этих объектов и повышение эффективности их систем безопасности с использованием тепловизионной техники очевидно.

Сертификат соответствия требованиям транспортной безопасности, установленным постановлением Правительства РФ № 969 от 26 сентября 2016 г.

Появление на рынке: 2018 г.
Ценовой сегмент: средний

Проекты

АО "Концерн Росэнергоатом", ОАО "РЖД", ФСО РФ, ПАО "РусГидро" и др.

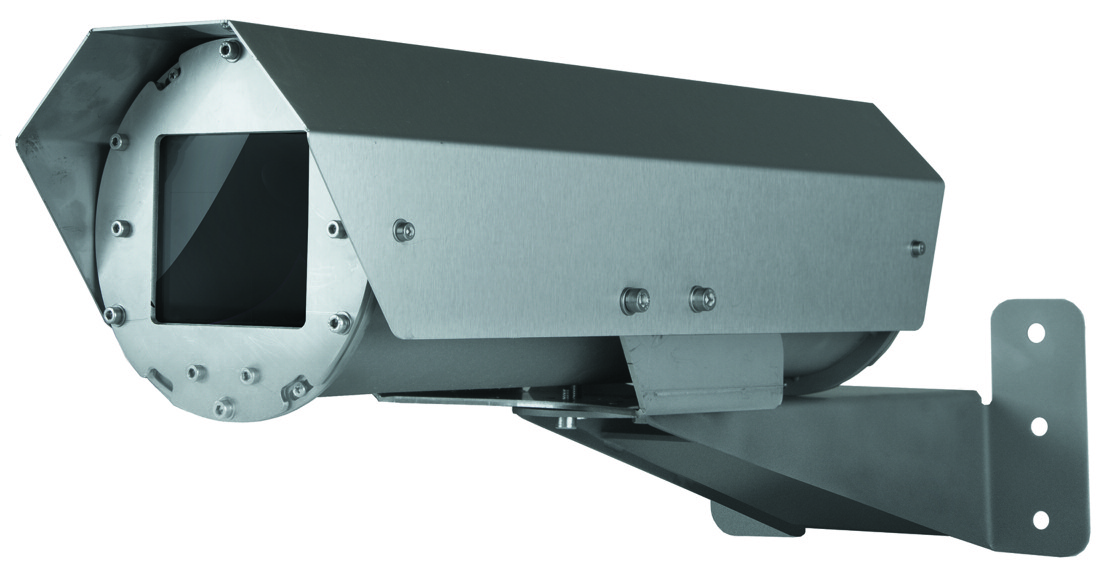

Отечественная тепловизионная камера IRC-620-100Z с оптическим зумом

tepl5

Представляет АО "ИНВИТЕХ"

http://invitech-ir.ru/ ИНВИТЕХ

Решаемые задачи

Эффективное круглосуточное, круглогодичное видеонаблюдение. Оптическое масштабирование изображения (зум) позволяет камере IRC620-100Z легко адаптироваться под конфигурацию объекта, синхронно работать с камерой видимого диапазона, предоставлять больше информации о состоянии охраняемого объекта/территории, наблюдаемом объекте.

Основные характеристики

  • Вариофокальный зум-объектив 20–100 мм (угол обзора по горизонту от 21,7 до 4,4 град.) с апертурой 0,85–1,3.
  • NETD не более 40 мК.
  • Размер пикселя 12 мкм.
  • Частота кадров 50 Гц.
  • Функция автофокусировки.
  • Видеовыход Ethernet.
  • Питание 220 В.
  • Химостойкое исполнение.
  • Рабочая температура от -60 до +60 °С.

Интеграционные возможности

Видеовыход/управление Ethernet, ONVIF, API.
GigE Vision – опционально.

Конкурентные преимущества

Продукция АО "ИНВИТЕХ" разработана на основе потребностей наших партнеров с применением современных технических решений и учетом перспективных тенденций развития. АО "ИНВИТЕХ" также является разработчиком ОЕМ-решений для ИК-техники и электроники, что позволяет продукции решать все поставленные задачи и иметь превосходное качество.

Экономическая эффективность

Универсальное решение для любых климатических зон. Изменяемое фокусное расстояние дает большую осведомленность: дальность обнаружения РФЧ (человека) до 3,7 км. Является высокоэффективным пассивным средством обнаружения, позволяет существенно повысить надежность системы охранного наблюдения, предотвратить проникновение на охраняемую территорию, воровство и порчу имущества и связанные с ними финансовые потери. При этом достигается экономия на электропитании, обслуживании, серверных мощностях, так как одна камера заменяет несколько камер с фиксированным фокусом.

Появление на рынке: 2022 г.
Ценовой сегмент: средний

Потребители

Объекты транспортной инфраструктуры, критически важные объекты

↑ вверх ↑

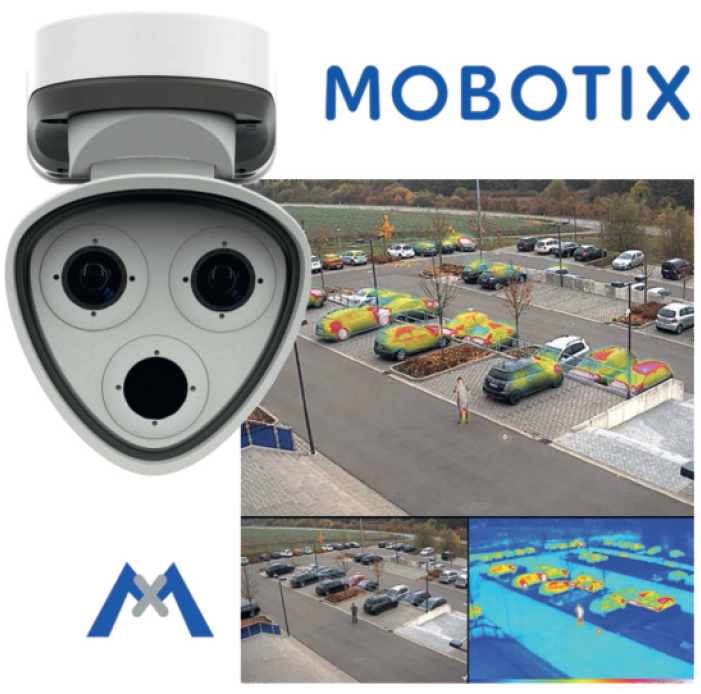

MOBOTIX M73 – биспектральные тепловизионные IP-камеры: уникальная модульность и встроенный интеллект

tepl6

Представляет компания "АРМО-Системы"

Производитель Mobotix/Konica Minolta


Решаемые задачи

Подходит для решения задач охранного и технологического видеонаблюдения, от защиты периметра до раннего распознавания пожара. Высокое разрешение позволяет использовать меньше камер. "Двойное" изображение упрощает верификацию обстановки в реальном времени.


Основные характеристики

  • Разрешение тепловизора 336x256 или 640x480.
  • Сенсор-модули с объективом от теле 15 град. до ультраширокоугольного 120 град.
  • До 2 сенсор-модулей с 4K UHD (3840x2160 пк) и 30 кадр/с.
  • Платформа MOBOTIX 7 с IoT и AI.
  • Измерение температуры в диапазоне от -40 до +550 °C.
  • Автоматическая подача сигнала тревоги при температурных аномалиях.
  • Кодеки H.265, H.264, MxPEG+ и MJPEG.
  • Тройной видеопоток.
  • Габариты с кронштейном 228x153x232 мм.
  • PoE-питание с потреблением до 25 Вт.

Возможности видеоаналитики

Аналитика на борту, алгоритмы MxActivitySensor AI и MxAnalytics AI. Тепловая карта, подсчет людей и объектов на основе классификации, обнаружение движения, внешних воздействий и др.

Интеграционные возможности

Совместимость с ONVIF S, T.

Конкурентные преимущества

  • Сменные сенсор-модули выстраиваются в оптимальную комбинацию.
  • Камеру можно дополнить видеомодулями 4К, накладывать на картинку теплоизображение и выводить оба потока одновременно, а также дополнить модулем ИК-подсветки, модулем с микрофоном и динамиком.
  • Настраиваемые радиометрические функции.
  • Высокая отказоустойчивость за счет записи в архив на встроенную 8 Гбайт microSD-карту памяти.
  • Нет платы за лицензии: ПО мониторинга и управления MxManagementCenter в комплекте.

Экономическая эффективность

Вандалозащищенная (IK10), всепогодная камера (IP66) быстро монтируется на стены и столбы. Надежна, не имеет подвижных частей. Срок наработки на отказ 80 000 часов.
Гарантия – 5 лет.

Появление на рынке: март 2022 г.
Ценовой сегмент: высокий

Потребители

Производственные и транспортные предприятия

↑ вверх ↑

Тепловизоры для производств и охранных систем: рынок на подъеме

Аналитики из агентства ReportLinker ожидают, что мировой рынок тепловизионных камер вырастет на 1,04 млрд долларов в течение 2022–2026 гг., со среднегодовым темпом роста 7,69% в течение прогнозируемого периода. Улучшение тепловизионного изображения является одним из основных драйверов рынка. Специалисты из компаний "ОКБ "Астрон", "АРМО-Системы", "Фотоника" и KARNEEV SYSTEMS оценили динамику российского рынка тепловизоров, назвали самые востребованные продукты и поделились рекомендациями при выборе оборудования.

фото (11)

фото (12)

Какие характеристики тепловизоров вы считаете главными? Почему именно на них следует обращать внимание при выборе тепловизора?

Владимир Попов, Астрон

Все зависит от функций вашего тепловизора: он охранный или медицинский? Каков размер объекта, который вы хотите обнаружить? Какова температура цели и фона? Этим определяются несколько параметров камеры. Оснащена камера охлаждаемым или неохлаждаемым датчиком?
Сегодня большинство мировых производителей неохлаждаемых тепловых детекторов (которые используются в тепловизорах) достигли уровня, который вполне удовлетворяет любым требованиям заказчика: размер пикселя 17–25 мкм, формат матрицы от 320х288 до 640х512 пк.
Подобные параметры являются оптимальными по соотношению "цена/качество" и останутся такими ближайшие 5–10 лет. Они обеспечивают оптимальную чувствительность камеры для практически любых задач охранного и медицинского тепловидения. Далее следуют характеристики сцены, за которой вам надо наблюдать. От этого зависят характеристики оптического тракта – выбранное фокусное расстояние и угловое поле зрения. Важное значение также имеет цена.

Олег Рубаненко, АРМО-Системы

Для радиометрических тепловизоров, эксплуатирующихся на производстве, важные характеристики – диапазон измерения температуры и точность замера. В промышленности это позволяет точно определить область, где поднялась температура, и не упустить момент, когда пора реагировать на ситуацию, пока она не вышла из-под контроля. В охранной сфере это помогает с высокой точностью выявить потенциально угрожающий объект, например человека, и "вычленить" его из фона (не все тепловизоры это могут). Не менее важен угол обзора, определяемый выбранным объективом с его фокусным расстоянием. У подавляющего большинства тепловизионных камер фиксированный объектив, делать его моторизованным довольно дорого. От объектива зависит размер контролируемой площади. Заслуживает внимания разрешение сенсора и картинки.
Среднее разрешение тепловизионной матрицы – QVGA, дороже модели с показателем VGA. Разрешение результирующего изображения от тепловизора может интерполироваться в некоторых пределах, и для большинства целей тепловизионного наблюдения этого на данный момент достаточно.

Сегодня большинство мировых производителей неохлаждаемых тепловых детекторов достигли уровня, который вполне удовлетворяет любым требованиям заказчика: размер пикселя 17–25 мкм, формат матрицы от 320х288 до 640х512 пк. Подобные параметры являются оптимальными по соотношению "цена/качество" и останутся такими ближайшие 5–10 лет.

Павел Демидов, Фотоника

Разрешение – безусловно, главная характеристика. Именно этим определяется способность обнаружить, распознать и идентифицировать объект на той или иной дистанции в зависимости от фокусного расстояния объектива. Чувствительность тоже важна, но даже прибор с низким NETD можно угробить в погоне за габаритами изделия вкупе с объективом: компактные объективы имеют очень низкую апертуру, даже F1.4 понижает чувствительность тепловизора в два раза.

Дмитрий Карнеев, KARNEEV SYSTEMS

Технические характеристики тепловизоров давно всем известны. Сейчас уже немодно смотреть на разрешение, частоту, интерфейсы и пр. Мир меняется, и тепловизоры вместе с ним. Вот, например, вы знаете, какая тактовая частота процессора у последнего iPhone? Я с вероятностью 99,9% думаю, что не знаете.
Потому что это вам уже не важно. Это напрямую не влияет на ваши фото и селфи, общение в мессенджерах и просмотр YouTube. Те, кто постарше, помнят компьютеры Pentium. Вот 20– 30 лет назад было важно, у вас Pentium 100, 133 или 200. Цифры означали тактовую частоту процессора, чем больше – тем круче, игры быстрее загружались, и графика на них была пошустрее, а текстовый редактор "Лексикон" работал на них всех абсолютно одинаково.
Изменилась парадигма, сейчас важно, что может ваш тепловизор, сколько стоит, насколько удобен, как быстро его можно купить, как быстро отремонтировать. Для России теперь есть еще один параметр – санкционная устойчивость. Я считаю, что вот это и есть главные параметры тепловизоров в настоящем мире.

В статье эксперты ответили на следующие вопросы:

  • Что происходит на данный момент с рынком тепловизоров? Как влияют на этот рынок санкции и другие обстоятельства?
  • В предыдущие два года значительный рост показал сегмент тепловизоров с функцией измерения температуры тела. Какие виды тепловизоров наиболее востребованы сейчас? Какие перспективы у тепловизоров промышленного назначения?
  • Есть ли смысл в попытках распознавания лиц с помощью тепловизоров? В чем преимущества и недостатки этой технологии в сравнении с распознаванием лиц обычными видеокамерами?
  • Ожидаете ли вы в ближайшие годы массовый выпуск отечественных неохлаждаемых микроболометрических матриц?

Полный текст статьи "Тепловизоры для производств и охранных систем: рынок на подъеме" читайте на сайте >>

↑ вверх ↑

Тепловизоры: реальность и недооцененный потенциал

Олег Рубаненко







Олег Рубаненко
Директор по развитию компании "АРМО-Системы"


Сетевые тепловизионные и биспектральные камеры с аналитикой и набором классических термографических функций несколько лет развивались в тени своих "пандемийных" собратьев, измеряющих температуру тела, но ситуация меняется. К стойкости к любым помехам, высокой дальности обнаружения, радиометрическим функциям и другим преимуществам тепловизоров добавились технологические новации, открывающие новые сферы применения и точки роста в будущем.

В пандемию тема тепловизоров сводилась в основном к обсуждению приборов для бесконтактного измерения температуры тела. Сегодня для многих этот вопрос уже решен: для одних – в пользу видеокомплексов на базе тепловизора, для других – в пользу биометрических терминалов СКУД с контролем температуры. Так или иначе, на новом этапе рост интереса к традиционным тепловизионным камерам связан с желанием участников рынка безопасности получить реальные выгоды от применения этих устройств для целей охраны и контроля различных технологических процессов.

ТЕПЛОВИЗИОННЫЕ СИСТЕМЫ: СПЕЦИАЛЬНЫЙ ОБЗОР >>

Современный тепловизор – какой он?

Вопрос не праздный: если пару лет назад специалисты прогнозировали стремительное развитие тепловизионной техники, появление перспективных моделей с волнующе высокими техническими показателями, которые вот-вот сойдут с конвейера, то теперь прогнозы сдержаннее. Всех интересует доступное здесь и сейчас оборудование и его реальные возможности. Об этом и поговорим.

В актуальных тепловизионных камерах стандартом является использование неохлаждаемого микроболометра в качестве сенсора, а также фиксированного объектива со средним и длинным фокусным расстоянием, то есть достаточно узкими углами обзора. Исходя из специфики такой техники действуют нормативные ограничения на разрешение видеопотока и частоту кадров.

Главная способность тепловизора – предоставлять достоверную картину происходящего, "глядя" на километры вперед в любых условиях, даже когда видимость плохая и помехи сбивают с толку. Это связано с известным свойством тепловизионных устройств преобразовывать в видимое изображение невидимое глазу тепловое излучение от поверхности удаленных объектов. Определяя значение температуры в каждой точке, тепловизор может автоматически выявлять аномальные участки во всем поле зрения.

Современный тепловизор как часть системы видеонаблюдения представляет собой устройство с широким функционалом, полностью аналогичное IP-видеокамерам, за исключением того, что его матрица улавливает лучи не оптического, а инфракрасного спектра. Это ONVIF-совместимое сетевое устройство, отправляющее видеопоток в привычных кодеках H.264 или H.265, а также метаданные аналитики и звук.

Еще одно исключение из аналогии – цена: стоимость тепловизора выше среднего и сопоставима с ценой нескольких обычных IP-видеокамер вместе взятых. Решение, построенное на тепловизионном оборудовании, дешевым не будет, но в конечном счете выгода от вложений в систему очевидна. Речь как минимум об экономической эффективности, ведь чтобы охватить наблюдением определенную территорию, потребуется в разы меньше тепловизионных, чем визуальных камер, а это ощутимая экономия на сетевой инфраструктуре, техобслуживании и др. К тому же срок наработки на отказ у некоторых изделий порядка девяти лет.

Совокупность технических параметров, заслуживающих особого внимания при подборе тепловизора:

  • разрешение тепловизионной матрицы (большинство доступных моделей все еще с вариантами до VGA (640x480) включительно с возможностью интерполяции до 704x576 пк);
  • температурная чувствительность NETD (отличный показатель <40 мК);
  • фокусное расстояние используемого тепловизионного объектива, от которого зависят углы обзора и возможность видеть больше либо на более дальних расстояниях.

На выбор камеры и ее цену влияют:

  • конструктивное исполнение;
  • срок наработки на отказ;
  • наличие расширяемой гарантии;
  • особенности поддержки радиометрии;
  • варианты совместной работы с платформами видеомониторинга;
  • способность интеграции во внешние системы, например контроля доступа.

Как и обычные IP-видеокамеры, тепловизионные модели разных производителей стоит рассматривать не только по характеристикам самого устройства, но и в связке со всей системой видеонаблюдения, оценивая удобство отображения, возможности преобразования видеопотока для увеличения его информативности и др.

Полный текст статьи "Тепловизоры: реальность и недооцененный потенциал" читайте на сайте >>

↑ вверх ↑

Обзоры оборудования для безопасности объектов

Обзоры по рынкам и технологиям >>>

Принять участие в обзоре >>>

↑ вверх ↑

Технические обзоры и мнения экспертов

Обзоры по рынкам и технологиям >>>

Какие технические решения помогают осуществлять видеонаблюдение в сложных условиях?

Иван ПрыговИван Прыгов
Бренд-менеджер компании "АРМО-Системы"





Наличие достаточного комплекта высококачественных монтажных аксессуаров для каждого типа видеокамеры – кронштейнов под разные виды монтажа, распаячных коробок. Кроме того, адаптация исполнения видеокамеры таким образом, чтобы минимизировать сложность инсталляции: модульный дизайн, отказ от встроенного в камеру кабеля подключения, поддержка функций дистанционного позиционирования объектива. Хорошо помогают встроенные стеклоочистители, обязательно в паре с системой омывания, термокожухи с обогревателем смотрового окна и герметизированными кабельными вводами, защищенные монтажные шкафы.

Дмитрий Карнеев-1Дмитрий Карнеев
Генеральный директор компании KARNEEV SYSTEMS





Основная защита заключается в использовании правильных кожухов и аксессуаров для них.
В агрессивной среде используют нержавеющие корпуса. В запыленных местах – системы с обдувом воздухом входного окна кожуха. Для инсталляции в местах с повышенной температурой применяют кожухи с водным охлаждением.

график2
Технические решения, помогающие осуществлять видеонаблюдение в сложных условиях (по результатам опроса аудитории издания)

ЧураНиколай Чура
Технический консультант компании "Фирма "Видеоскан"





Все проблемы с освещенностью и контрастом решаются стандартными системами видеокамеры (электронный затвор, автодиафрагма, WDR, BLC и т.п.). Наиболее типовые технические решения для реализации видеонаблюдения в сложных условиях – защитные гермо- или термобоксы. Чаще всего для расширения рабочего температурного диапазона в боксах устанавливаются автоматические нагреватели, в той или иной мере распределенные по объему бокса. Для более сложных условий или в случае удаленного расположения камеры используются устройства чистки иллюминатора ("дворники") и даже манипуляторы для снятия паутины с иллюминатора.
В последние годы на рынке широко предлагаются миниатюрные герметичные или квазигерметичные камеры без подогрева. Предполагается, что собственное потребление и крайне незначительный внутренний воздушный объем должны обеспечить нормальную рабочую температуру и отсутствие выпадения росы на внутренних узлах камеры. Для наблюдения при экстремально низких температурах используются арктические кожухи с мощными многоступенчатыми системами подогрева. Для экстремально высоких температур применяются кожухи с циркуляцией газообразного или жидкостного теплоносителя и встроенные или отдельные холодильники.
Взрывобезопасные боксы отличаются лишь полной герметичностью, повышенной прочностью корпуса и иллюминатора.
Боксы с радиационной защитой характеризуются полностью металлической конструкцией и иллюминаторами из специального свинцового стекла.

Денис МитрофановДенис Митрофанов
Бренд-директор компании NOVIcam





Решений придумано множество, от простейших дополнительных уплотнителей, позволяющих повысить класс влагозащиты, более прочных элементов для повышения уровня антивандальности до герметичных кожухов с системами подогрева, очистки и управляемых платформ, используемых в самых сложных условиях. Самые часто встречающиеся запросы – это герметичность, обогрев и/или вентиляция для поддержания температурного режима, дополнительная подсветка, а также взрывобезопасность.

Опубликовано в журнале "Системы безопасности" №1/2021

Может ли отечественный производитель вытеснить импорт с рынка взрывозащищенного оборудования?

Иван ПрыговИван Прыгов
Бренд-менеджер компании "АРМО-Системы"





Если в честной конкурентной борьбе, то нет. Как минимум потому, что у рынка нет такой потребности. Единственное, что может заставить заказчика выбрать отечественного производителя взрывозащищенного оборудования, – это более низкая цена, а этот фактор, к счастью, пока не является основным, и внимание все-таки сфокусировано на фактическом качестве и параметрах изделий, даже при внешнем сходстве параметров изделий у "российских" производителей и мировых. Ведь не секрет, что некоторое оборудование "российского" производства родом из Китая.

Дмитрий Карнеев-1Дмитрий Карнеев
Генеральный директор компании KARNEEV SYSTEMS





Основа взрывозащищенного оборудования – это, конечно, специализированные кожухи.
По сути, это просто металлообработка. Вся интеллектуальная часть – видеокамеры и тепловизоры изготавливается за рубежом, а отечественные производители только лишь устанавливают ее внутрь кожухов. Основной сдерживающий фактор проникновения импортного оборудования на наш рынок в этой области – сертификация. Наш регулятор является защитой отечественного производителя. При сходных характеристиках стоимость импортного оборудования может быть до двух раз ниже отечественного.

ЧураНиколай Чура
Технический консультант компании "Фирма "Видеоскан"





Безусловно, может, поскольку конструкции взрывозащищенной техники широко производились и применялись еще в СССР. Однако для вытеснения зарубежных поставщиков необходимо обеспечение конкурентных цен, а это в сложившихся условиях не всегда возможно.

Денис МитрофановДенис Митрофанов
Бренд-директор компании NOVIcam





Шанс стать более востребованным у отечественного производителя есть, если он будет разрабатывать решения, отвечающие конкретным требованиям заказчика. Не массовые универсальные устройства, а специальные серии для конкретных кейсов.
В большинстве своем используются готовые решения с других рынков, которые не учитывают особенности заказчиков и заставляют идти на компромисс в ущерб безопасности.
Взрывозащищенное оборудование применяется на взрывоопасных объектах химической, горнодобывающей, нефтегазовой промышленности. Строительство и ввод в строй новых подобных производств требует их оснащения взрывозащищенными устройствами и тем самым увеличивает спрос на продукцию.

Опубликовано в журнале "Системы безопасности" №1/2021

Существуют ли универсальные кожухи/камеры, работающие при любых условиях? Целесообразно ли разрабатывать такие устройства?

Иван ПрыговИван Прыгов
Бренд-менеджер компании "АРМО-Системы"





До определенной степени – да. для изделий, предполагаемых к установке в усредненных сложных условиях, сформировался определенный "джентельменский набор" параметров.
Во-первых, это реалистичная розничная цена, то есть не менее 1000–1200 долларов для стационарной видеокамеры. Во-вторых, это сохранение возможности запитывать устройства от 220 В или 24 В переменного тока, поддержка HPoE.
В-третьих, это наличие встроенного программного буфера и локального хранилища записи.
Сделать же устройство для действительно любых условий, если и получится, то, на мой взгляд, будет либо бессмысленно из-за низкого качества, либо совсем нецелесообразно с точки зрения бюджета, что более критично: ведь нередки случаи, когда в угоду экономичности выбор падает на дешевые изделия с не соответствующими запросу характеристиками, которые в сложных условиях, например, морского порта, очевидно, придется менять едва ли не ежемесячно.

Дмитрий Карнеев-1Дмитрий Карнеев
Генеральный директор компании KARNEEV SYSTEMS





Любой универсальный инструмент обречен на проигрыш специализированному по своим функциональным характеристикам и стоимости. Это закон природы. Вспоминается анекдот про универсальное транспортное средство для военных. Сотрудники КБ пришли к генералу и сообщили, что разработали лучшее транспортное средство для военных. Оно может ездить, летать и плавать. Просят выделить бюджет на производство. Генерал посмотрел документы и говорит: "Я знаю одного самого лучшего инженера – это мать-природа. Лучше нее никто не может ничего сделать. Так вот, есть одно животное, которое может плавать, ходить и летать – это утка. Отлично летает, неплохо плавает, но посмотрите, как она ходит!!!"

график1
Существуют ли универсальные кожухи/камеры для любых условий эксплуатации? (По результатам опроса аудитории издания)

ЧураНиколай Чура
Технический консультант компании "Фирма "Видеоскан"





Такие кожухи существуют, особенно среди герметичных и квазигерметичных камер. Однако эти варианты можно рассматривать только как потребительские и только для типового наружного наблюдения в стандартном температурном диапазоне -40…+50 °С (а скорее, до +40 °С). Для профессионального решения сложных задач наружного и специального видеонаблюдения желательно использовать специальные модели.


Денис МитрофановДенис Митрофанов
Бренд-директор компании NOVIcam





Может существовать устройство, подходящее для большинства условий, но устройства, которое будет закрывать все потребности и все возможные ситуации, не существует. Любое такое решение будет иметь основной недостаток в своей универсальности. По сути, оно не будет хорошо ни в чем, поскольку будет всегда предлагать компромисс, а не полное закрытие потребности клиента, либо будет настолько сложным и дорогим, что попросту окажется невостребованным.

Опубликовано в журнале "Системы безопасности" №1/2021

Технические обзоры, результаты исследований и мнения экспертов

Обзоры по рынкам и технологиям >>>

У вас есть решение лучше?

Размещайте свои решения в онлайн-обзорах — расскажите об их преимуществах, уникальных технических характеристиках и успешных примерах использования.

Подробнее о тематических обзорах >>
SSMagIMAG
