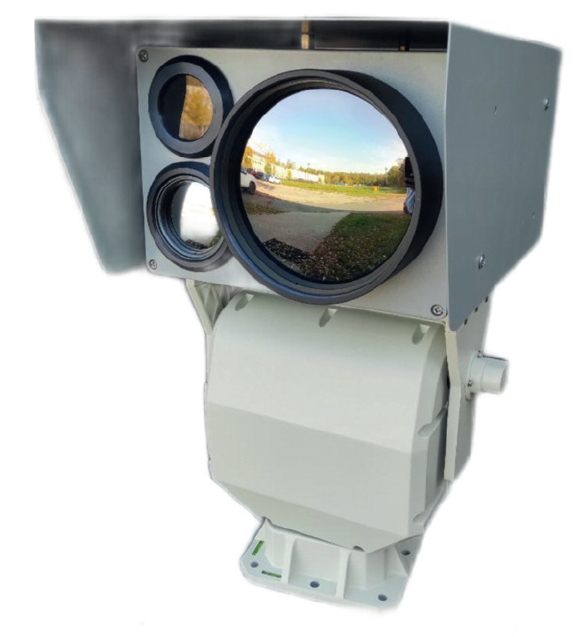

Оптико-электронный комплекс АСТРОН-3В

Решаемые задачи

Комплекс предназначен для установки на стационарных объектах, а также на тяжелых транспортных средствах. Комплекс может быть использован автономно или интегрирован в системы обеспечения безопасности объектов, границ, территорий, акваторий и воздушного пространства.

Комплекс обеспечивает обнаружение, распознавание и идентификацию различных объектов, их захват и сопровождение в процессе движения, в том числе круглосуточно. Комплекс определяет собственные GPS-координаты, координаты захваченного объекта и параметры его движения.

Оптические каналы комплекса дополняют друг друга и обеспечивают высокую эффективность обнаружения, распознавания и идентификации различных объектов в условиях дня и ночи в широком диапазоне дальностей.

Основные характеристики

Тепловизионные каналы

• Спектральный диапазон 7–14 мкм.
• Тип сенсора: неохлаждаемый микроболометр.
• Разрешение детектора не меньше 640x480 пк.
• Размер пикселя детектора: не больше 17 мкм.
• Объектив, фокусное расстояние 100 мм.
• Поле зрение объектива не менее 6,2 х 4,7.
• Дальность обнаружения/распознавания человека не меньше 2400/1000 м;
• Частота кадров: не меньше 25 кадр/с;
• Температурная чувствительность: не больше 40 мК.
• Объектив, фокусное расстояние 275 мм.
• Поле зрения объектива не менее 2,3 х 1,7.
• Автофокус, моторизованная фокусировка.
• Дальность обнаружения/распознавания человека не менее 12 000/5 000 м.

Оптический канал

• Частота кадров не менее 25 кадр/с.
• Цветное видеоизображение.
• Тип сенсора EX-view HAD.
• Оптическое увеличение 36х.
• Полное увеличение, включая цифровое, 432х.
• Горизонтальное поле зрения (1,7...57,8 град.).
• Количество пикселей 440 000 (PAL).
• Фокусное расстояние объектива (3,4...122,4) мм.

Конкурентные преимущества

Продукция отечественного производства. Собственное программное обеспечение (ПО).

Сборочный цех по выпуску законченных изделий, с проведением контрольных испытаний, испытаний в жестких климатических условиях, испытаний на отказоустойчивость, проведение технологических прогонов выпускаемого оборудования, а также сдача изделий ОТК.

Помимо выпуска готовой продукции на сборочный цех возложены задачи доработки ранее выпущенных изделий в соответствии с пожеланиями заказчиков, их модернизация, ремонт и гарантийное обслуживание.

Появление на рынке: 2022 г.
Ценовой сегмент: низкий/cредний

↑ вверх ↑

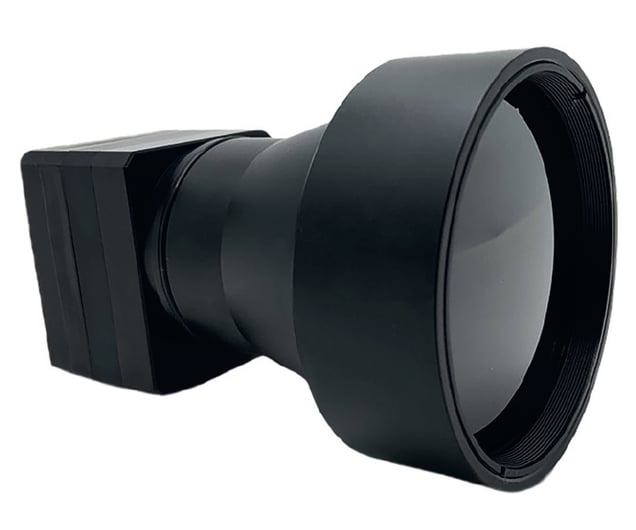

TH12120 – оптимальное решение для встраиваемых систем обработки изображений и в качестве полезной нагрузки для БПЛА и дронов

Решаемые задачи

Благодаря компактным размерам и низкой массе TH12120 становится идеальным решением для использования на БПЛА и на транспорте.
За счет интеграции с внешними вычислителями облегчается решение задач заказчика в системах, где используются нейросетевые алгоритмы. Особенно эффективно использование для многоканальных систем.

Технические характеристики

• Максимальное разрешение 1280 × 1024.
• Спектральный диапазон LWIR (8—14 мкм).
• Размеры пикселя 12 х 12 мкм.
• NETD: <50 мК (F/1.0, 30 Гц, 300 К).
• Габариты 37 × 42 × 42 мм (без объектива).
• Масса 110 г (без объектива).
• Рабочая температура: от -40 до +50 °C.

Возможности видеоаналитики

Специализированная модель, разработанная под интеграцию с внешними вычислителями, на которых возможно развернуть в том числе приложения видеоаналитики.

Интеграционные возможности

На низком уровне за счет физического интерфейса MIPI CSI-2 (RGBxxx, YUVxxx, RAW8-14 bit), например Jetson, Raspberry, Rockchip.

В настоящий момент разрабатываем собственный модуль из вычислителя на базе микропроцессора RK3588, совместимого с TH12120.

Конкурентные преимущества

Отечественных тепловизионных модулей с интерфейсом коммуникации MIPI на рынке практически нет.

Экономическая эффективность

Компактный форм-фактор и низкое энергопотребление (не более 1,8 Вт в рабочем режиме).

Появление на рынке: март 2024 г.
Ценовой сегмент: высокий

Wisenet XNF-9013RV – вандалозащищенная панорамная AI-видеокамера

www.hanwhavision.com

Решаемые задачи

Охват большей площади без слепых зон и ситуационный видеоконтроль средствами ИИ.

Основные характеристики

• 12 Мпк КМОП-сенсор 1/2,3".
• Сверхширокоугольный стереографический объектив "рыбий глаз" 1,08 мм.
• ИК-подсветка Wise IR до 13 м.
• Extreme WDR (120 дБ).
• Встроенный микрофон.
• 2 слота под SD-карты памяти суммарным объемом 1 Тбайт.
• Уличное антивандальное исполнение.
• Усиленная кибербезопасность (TPM 2.0 (FIPS 140-2) и др.).

Параметры видеосигнала

• Видеокодеки H.265/H.264. l 30 к/с при 3008х3008 пкс.
• Оптимизация видеокомпрессии WiseStream III (на базе ИИ).

Возможности аналитики

• 8-зонный детектор движения.
• Видеодетекторы на основе ИИ: детекция объектов (человек, лицо, автомобиль, номерной знак). Праздношатание, фильтрация по направлению движения; виртуальная линия, детектор оставленных/похищенных предметов, внешнего воздействия и др.
• Бизнес-аналитика: подсчет посетителей, тепловая карта, управление очередью.
• Аудиоаналитика: выстрел, разбитие стекла, взрыв, громкий крик.

Конкурентные преимущества

На камере в разы больше возможностей по деварпингу видеопотока, используется собственная качественная линза. Реализованы преимущества линейки Wisenet 7, включая полный набор передовой аналитики и инструментов киберзащиты.

Интеграционные возможности

Строгое соответствие протоколу ONVIF, при этом поддерживаются профили не только S/G/T, но и новейший M. Возможна загрузка внешних аналитических приложений.

Экономическая эффективность

Видеокамера с охватом 360 град. качественно обеспечивает безопасность, предотвращает потери и работает на объекте "за четверых", заменяя собой до 4 обычных купольных камер.

Появление на рынке: январь 2023 г.
Ценовой сегмент: высокий

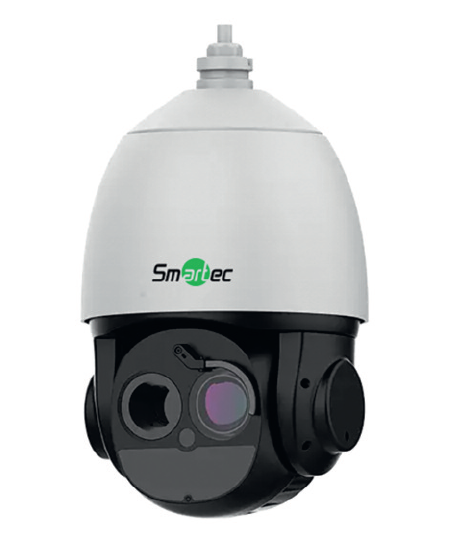

Биспектральная поворотная IP-камера STX-IPPT5958AL с измерением температуры до 550 °C

Решаемые задачи

Всесторонний обзор территории при любых условиях видимости. Обнаружение людей и транспорта, пожароопасных ситуаций (огня и дыма, в том числе курения). Мониторинг температурного режима в комбинации с визуальным контролем обстановки.

Основные характеристики

• Разрешение тепловизора 640х512 пк (масштабирование до 1920х1080 пк).
• Шаг пикселя 12 мкм.
• Температурная чувствительность ≤ 40 мК.
• Спектральный диапазон 8 ~ 14 мкм.
• Наличие камеры видимого диапазона 1/1,8" КМОП-сенсор Sony (2592x1520 пк.)

Технические характеристики

• Объективы: тепловизора – 25 мм; визуальной камеры – 6,27–251 мм (40х оптический зум), моторизованный.
• Поворот на 360 град. непрерывно, наклон от +40 до -75 град.
• Диапазон измерения температуры от -20 до 150 °C или от 0 до 550 °C.
• Обнаружение человека/автомобиля на дистанции 1040/3194 м.
• ИК-подсветка до 300 м.
• Стеклоочиститель.
• Работа при температурах от -40 до +60 °C.

Возможности видеоаналитики

Обнаружение человека, машины, точки возгорания, дыма; детекция вторжения, пересечения линий, праздношатания, движения в неправильном направлении, входа/выхода в/из зоны; подсчет людей. Умный трекинг.

Конкурентные преимущества

• Расширенные возможности наблюдения за счет работы в двух спектральных диапазонах и использования PTZ-функций.
• Три режима высокоточного бесконтактного измерения температуры.
• Видеоаналитика позволяет четко выделять фигуры людей и автомобили, даже при затрудненной видимости.

Интеграционные возможности

Свободная интеграция со многими VMS по ONVIF и SDK.

Что оценят покупатели

Заменяет собой несколько камер, объединяя в металлическом корпусе тепловизор, PTZвидеокамеру, ИК-осветитель. Минимизирует ложные тревоги, применяя аналитику по тепловому изображению и по двум каналам (тепловизионному и видимому).

↑ вверх ↑

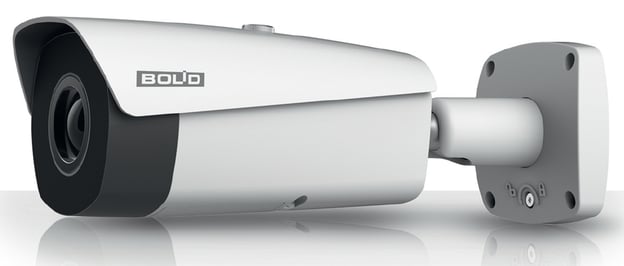

Видеокамера тепловизионная BOLID TCI-111 – оптимальное решение для охраны линейных объектов

Решаемые задачи

• Обнаружение несанкционированного проникновения на важные участки объекта, в полной темноте и при неблагоприятных погодных условиях.
• Контроль изменения температуры оборудования для предотвращения серьезных поломок.
• Применяется в сочетании с классическими IP-камерами в одном программном поле, используя одни и те же приложения.

Возможности видеоаналитики

• Обнаружение превышения температуры.
• Пересечение линии.
• Вторжение в зону.
• Классификация объектов: человек, автомобиль.

Основные характеристики

• Разрешение видеоизображения 640×512 пикселей.
• Спектральный диапазон 8–14 нм.
• Тип детектора – неохлаждаемый микроболометр.
• Видеопоток основной и дополнительный.

Технические характеристики

Для заказа доступны объективы с фокусным расстоянием от 5 до 35 мм, с углами обзора от 81 до 12,5 град. измерение температуры в пределах от –20 до +550 °C, с погрешностью ±2 °C.

Интеграционные возможности

ONVIF.

Конкурентные преимущества

Благодаря современному процессору доступно использование нейросетевой классификации объектов наблюдения.
Функция измерения температуры расширяет возможности системы видеонаблюдения.

Экономическая эффективность

Классификация объектов съемки и видеоаналитические функции позволяют устранить ложные срабатывания детекторов и обращать внимание операторов только на важные тревожные события. Камера с объективом 35 мм способна обнаружить человека с расстояния 1400 м, а автомобиль с расстояния 4400 м.

Появление на рынке: апрель 2018 г.
Ценовой сегмент: средний

↑ вверх ↑

Достижения в разработках и новые функции расширяют спектр применения тепловизионной техники

Аналитики предполагают, что мировой рынок тепловизоров в ближайшие годы будет расти в среднем на 8% и к 2030 г. и достигнет объема 12,6 млрд долларов. Журнал "Системы безопасности" следит за этой темой, ежегодно организуя обзоры оборудования и собирая мнения экспертов. В этом материале представители ОКБ "Астрон", компании "АРМО-Системы", ООО "БИК-Информ", НПК "Фотоника" и "Фирмы "Видеоскан" рассказывают, что нового появилось на рынке тепловизоров и какие тенденции для него характерны.

Эксперты ответили на следующие вопросы:

• Какие тенденции развития тепловизионной техники наметились в 2024 году?

• Какая область применения тепловизоров является наиболее массовой?

• Насколько текущая обстановка влияет на потребность в тепловизорах и могут ли наши российские предприятия обеспечить эту потребность?

• Существуют ли в настоящее время проблемы с локализацией производства тепловизионных детекторов? Какие именно? Как их можно преодолеть?

• Как вы оцениваете потребность в тепловизорах высокого разрешения? Будет ли она увеличиваться в ближайшее время?

• Назовите основные факторы (драйверы) роста отрасли.

Полный текст статьи "Достижения в разработках и новые функции расширяют спектр применения тепловизионной техники" читайте на нашем сайте >>
