Защита объектов ТЭК и опасных производств



Современные решения для отрасли от компаний Эридан | ЭВС | БГ-Оптикс | НПП "Бевард"

Обзоры оборудования, исследования, советы экспертов на Secuteck.Ru

Фото: ru.freepik.com

Программно-технический комплекс "Диалог PRO" для противопожарной защиты особо опасных объектов

"Диалог PRO" представляет собой программно-технический комплекс автоматического пожаротушения, предназначенный для контроля средств пожарной сигнализации и контроля загазованности, управления насосными агрегатами и запорной арматурой установок пожаротушения, управления сигнализацией и средствами оповещения.
Обеспечивает реализацию систем противопожарной защиты на особо опасных объектах в соответствии с СП 484.1311500.2020.

Телевизионные системы досмотра днища автомобильных и железнодорожных транспортных средств "ТСАД"/"ТСЖД"

Телевизионные системы досмотра "ТСАД" и "ТСЖД" от российского производителя предназначены для круглосуточного использования в системах охраны с целью дистанционного комплексного осмотра транспорта, въезжающего на охраняемую территорию, в том числе днищ автомобильного и железнодорожного транспорта.

Интеллектуальная система охраны периметра "ВОЛК" на базе оптических технологий

  • Cистема не требует сложных строительно-монтажных работ.
  • Система не требует электрического питания на всем протяжении чувствительного элемента.
  • Одна система заменяет множество точечных датчиков. Не требуется частое техническое обслуживание, ежедневное обслуживание и сезонные настройки.
  • Долгий срок службы.

Скоростная IP-камера B89L2-5230Z40. Испытано. Надежно

Наблюдение удаленных зон независимо от уровня освещенности на объекте и без эффекта засветки видеокамеры объектами, которые могут находиться в непосредственной близости от нее (снег, дождь и т.д.).

Комплексная система защиты объекта: принципы и схемы построения

Для эффективного противодействия внешним угрозам и создания условий для безопасности и успешной работы охраняемого объекта должна быть создана система его комплексной защиты. В этой статье рассмотрены вопросы практического использования технических средств охраны и видеонаблюдения на реальных объектах в соответствии с концептуальными требованиями, которые учитывают более чем 20-летний опыт работы по охране объектов различного назначения.

Обеспечение надежности и безопасности опасных производственных объектов

Большинство современных проектов капитального строительства и реконструкции объектов осуществляется в условиях, не предусмотренных в нормативных документах. Это обуславливает необходимость расширения подходов к анализу вероятных опасностей, оценки риска возникновения и развития аварийных ситуаций, а также к процессам планирования и внедрения мероприятий по надежности и безопасности.

Обзоры оборудования для безопасности объектов

Программно-технический комплекс "Диалог PRO" для противопожарной защиты особо опасных объектовДиалог PRO

Представляет АО "Эридан"

www.eridan.ru

Решаемые задачи

"Диалог PRO" представляет собой программно-технический комплекс автоматического пожаротушения, предназначенный для контроля средств пожарной сигнализации и контроля загазованности, управления насосными агрегатами и запорной арматурой установок пожаротушения, управления сигнализацией и средствами оповещения.
Обеспечивает реализацию систем противопожарной защиты на особо опасных объектах в соответствии с СП 484.1311500.2020.

Конкурентные преимущества

  • Полное соответствие требованиям СП 484.1311500.2020 и ГОСТ 53325.
  • Использование адресно-аналогового оборудования Eх d.
  • Высокая надежность за счет резервирования ПЛК и сетевой инфраструктуры.
  • Открытые интерфейсы и протоколы.
  • Возможность организации как централизованной, так и децентрализованной системы.
  • Высокая отказоустойчивость от уровня кольцевых шлейфов пожарных извещателей/оповещателей, резервированных кольцевых сетей передачи данных на ВОЛC передачи до резервированных контроллеров, UPS и АРМ дежурного оператора.
  • Обеспечение всех технологий тушения – водяного, пенного, порошкового, газового, аэрозольного.

Технические особенности

  • Возможность передачи данных в СПИ и АСУТП по RS-485 Modbus RTU, Ethernet Bodbus TCP/IP.
  • Максимальная адресная емкость одного ППКП – 5000 адресов.
  • Максимальное расстояние от ППКП до последнего адресного устройства на проводных линиях связи с установленными ИКЗ – 1000 м.
  • Время готовности не более 60 с.
  • Время реакции не более 10 с.

Экономическая эффективность

  1. Импортозамещающее решение.
  2. Минимальные сроки проектирования и трудоемкость монтажа.
  3. Оптимальная стоимость оборудования и минимальные эксплуатационные затраты.

Появление на рынке Август 2021 г.
Ценовой сегмент Зависит от проекта

Потребители

Нефтяные объекты (добыча и подготовка, транспортировка, хранение и налив), газовые объекты (добыча и подготовка, хранение, транспортировка, распределение, АГНКС), нефтехимия, объекты электроэнергетики и т.д.

Проекты

Готовится к поставке на два объекта "Газпром Трансгаз"

↑ вверх ↑

Телевизионные системы досмотра днища автомобильных и железнодорожных транспортных средств "ТСАД"/"ТСЖД"

Удобное решение для безопасной работы

transport6

Представляет "ЭВС"

www.evs.ru

Главное назначение

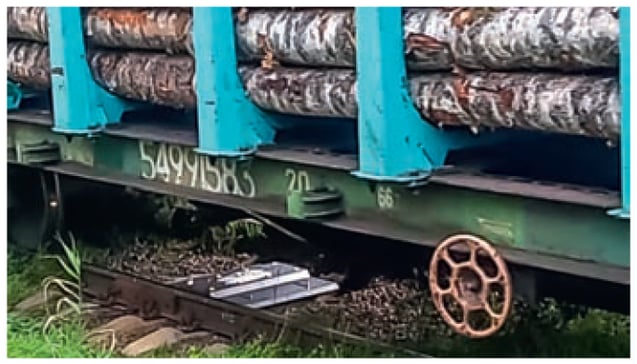

Телевизионные системы досмотра "ТСАД" и "ТСЖД" от российского производителя предназначены для круглосуточного использования в системах охраны с целью дистанционного комплексного осмотра транспорта, въезжающего на охраняемую территорию, в том числе днищ автомобильного и железнодорожного транспорта.

В русле трендов

Системы "ТСАД" и "ТСЖД" способствуют обеспечению антитеррористической безопасности объектов транспортной инфраструктуры, стратегически важных промышленных и военных объектов. Они уменьшают влияние человеческого фактора и обеспечивают безопасность персонала при досмотре днища транспортных средств на КПП.

2570

Новый подход к решению задач

  • Уменьшение времени досмотра ТС.
  • Создание архива досмотра ТС.
  • Минимизация влияния человеческого фактора на результаты осмотра.
  • Обеспечение безопасности персонала при проведении процедур осмотра.
  • Работа системы досмотра в режиме 24/7.
  • Работа на объектах Крайнего Севера.
  • Возможность поставки устройства с системой принудительной очистки купола видеокамеры (опция).

Конкурентные преимущества

  • Возможность индивидуальной комплектации системы.
  • Система дистанционной очистки купола видеокамеры (опция).
  • Диапазон рабочих температур от -50 до +50 °С.
  • Вандалоустойчивый металлический корпус с герметизацией модулей.
  • Длительный срок эксплуатации.
  • Возможность удаленного мониторинга системы.

Сертификаты

ЕАЭС №RU Д-RU.НВ27.В.01354/19
ЕАЭС №RU Д-RU.НВ27.В.01355/19

Появление на рынке Июль 2019 г.
Ценовой сегмент Средний

Потребители

Морские порты, железные дороги, автовокзалы, пограничные и режимные объекты, промышленные предприятия, пункты таможенного контроля, пропускные пункты на массовых мероприятиях

Проекты

"Лукойл", СБЕР, РЖД, "Транснефть", АЭС, ГЭС и др.

↑ вверх ↑

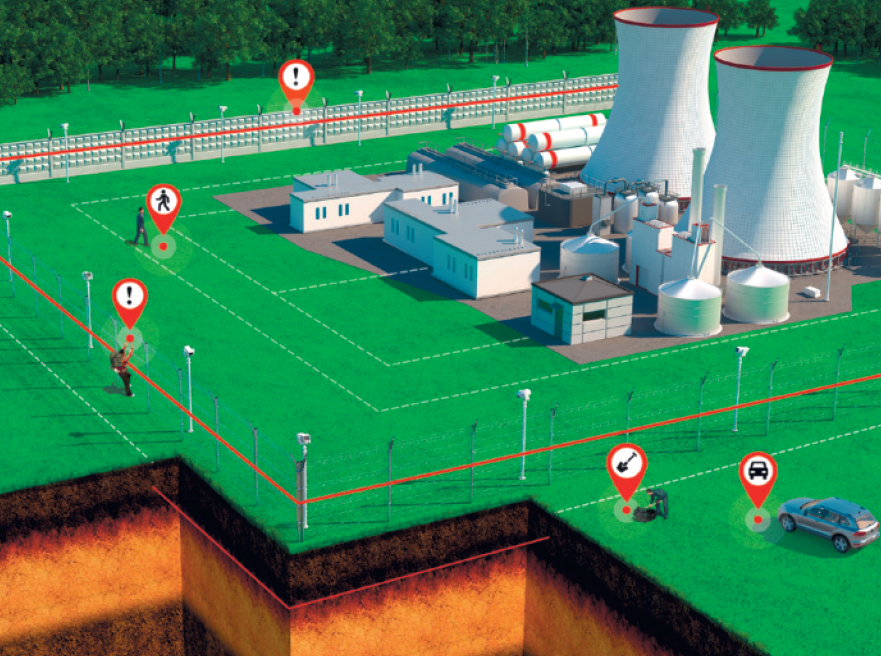

Интеллектуальная система охраны периметра "ВОЛК" на базе оптических технологий

001-1

Представляет ООО "БГ-Оптикс"

www.bg-optics.ru БГ-Оптикс



Новый подход к решению задач

Оптоволоконная система охраны периметра "ВОЛК" позволяет:

  • обнаружить любые виды деятельности, вызывающие колебания почвы на пути залегания кабеля датчика;
  • локализовать воздействие с точностью до 5 м;
  • классифицировать тип нарушителя на периметрах протяженностью до 140 км.

Конкурентные преимущества

  • Выгодное соотношение "цена-качество".
  • Отечественный продукт, собственное производство.
  • Комплексные решения охраны, включающие в себя видеоаналитику, СКУД, БЛА.

Технические особенности

  • Независимость от влияния внешних воздействующих факторов.
  • Малозаметность и скрытность.
  • Высокая обнаружительная способность.
  • Возможность организации протяженных рубежей охраны.

Экономическая эффективность

  • Cистема не требует сложных строительно-монтажных работ.
  • Система не требует электрического питания на всем протяжении чувствительного элемента.
  • Одна система заменяет множество точечных датчиков. Не требуется частое техническое обслуживание, ежедневное обслуживание и сезонные настройки.
  • Долгий срок службы.

Появление на рынке Февраль 2016 г.
Ценовой сегмент Высокий

Потребители

Аэропорты, ГЭС, АЭС, нефтеналивные терминалы, особо охраняемые комплексы, режимные объекты, объекты с протяженным периметром

Проекты

Ярославский аэропорт Туношна, Бурейская ГЭС, проект "Сахалин-1", Белоярская АЭС, АО "Витязь", АО "НВЦ Миль и Камов", объекты особой важности

"БГ-Оптикс" – научно-исследовательская производственная компания. В течение многих лет разрабатывает, производит и внедряет комплексные решения контроля и охраны площадных и линейных объектов.

Качество и надежность продукции подтверждено на совместных испытаниях с Министерством обороны РФ, Федеральной службой безопасности России и Федеральной службой охраны России.

2572

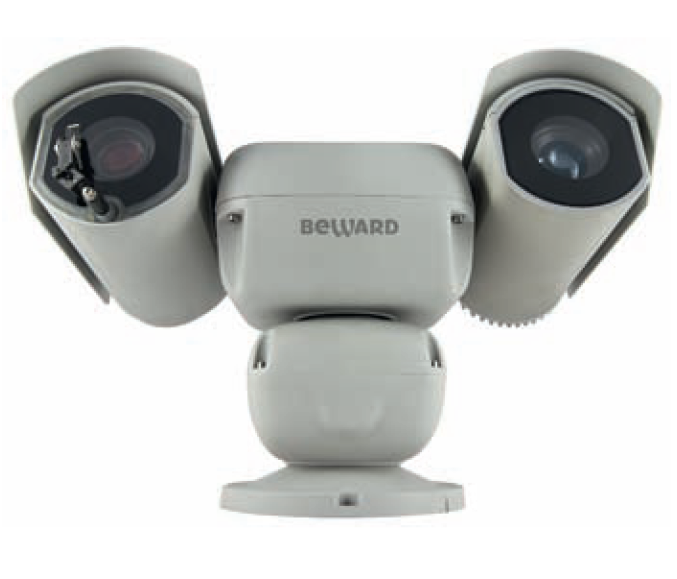

Скоростная IP-камера B89L2-5230Z40. Испытано. Надежно

2585

Представляет ООО "НПП "Бевард"

www.beward.ru

Новый подход к решению задач

Конструкция камеры позволяет оператору или программному комплексу вести контроль круговым обзором без конечных положений и наблюдать огромные территории без "мертвых зон", в отличие от традиционных купольных PTZ. Опционально может оснащаться системой очистки стекла, позволяющей ее эксплуатировать в зонах повышенной загрязненности, присущей различным добывающим объектам или дорожной инфраструктуре.
B89L2-5230Z40 оснащена современнейшей лазерной ИК-подсветкой. Угол излучения подсветки автоматически изменяется в зависимости от зума, за счет чего всегда строго соответствует полю зрения IP-камеры. Освещение распределяется равномерно, поэтому и изображение хорошо различимо целиком. Подсветка и видеомодуль разнесены для решения проблем с бликами (проблема сильно обостряется при традиционном близком размещении этих модулей и большой мощности ИК-подсветки).
Формат сжатия H.265 стандарта HEVC позволяет в 2 раза увеличить степень сжатия цифровых видеоданных без потери качества изображения. Там, где из соображений экономии битрейта изображение сжималось кодеком Н.264 заведомо чрезмерно и артефакты компрессии мешали эффективному считыванию деталей операторами и видеоаналитикой, теперь можно получить лучшее визуальное качество.

Конкурентные преимущества

Наблюдение удаленных зон независимо от уровня освещенности на объекте и без эффекта засветки видеокамеры объектами, которые могут находиться в непосредственной близости от нее (снег, дождь и т.д.).

Технические особенности

  1. Передовой высокочувствительный сенсор Sony Exmor R.
  2. Лазерная варифокальная ИК-подсветка до 500 м.
  3. Скоростное 40х оптическое увеличение.

Экономическая эффективность

Комплекс разработан с учетом специфики использования в сложных климатических условиях от -50 до +50 °C. Платформа этой камеры протестирована и модернизируется с учетом актуальных требований заказчиков. Для камеры реализованы опции и аксессуары для различных мест установки.

Появление на рынке I квартал 2021 г.
Ценовой сегмент Высокий

Потребители

Объекты большой протяженности

Проекты

Объекты нефтедобывающих компаний, объекты РЖД

↑ вверх ↑

Комплексная система защиты объекта: принципы и схемы построения

афонин

Для эффективного противодействия внешним угрозам и создания условий для безопасности и успешной работы охраняемого объекта должна быть создана система его комплексной защиты. В этой статье рассмотрены вопросы практического использования технических средств охраны и видеонаблюдения на реальных объектах в соответствии с концептуальными требованиями, которые учитывают более чем 20-летний опыт работы по охране объектов различного назначения.

PSIM, ССОИ, ИСБ: обзор платформ

Система защиты объекта базируется на двух основных принципах:

  1. Принцип комплексности. Означает, что при построении системы защиты учитывались все угрозы, способные нанести ущерб объекту охраны, а средства и методы защиты функционируют согласованно как единый механизм, взаимно дополняя друг друга в практическом и техническом смыслах.
  2. Принцип эшелонирования. Заключается в создании нескольких последовательных рубежей защиты таким образом, чтобы наиболее важная зона безопасности объекта находилась внутри построенных рубежей защиты.

Первый рубеж защиты периметра

Это инженерно-техническое сооружение, ограничивающее возможность прохода, перелаза (доступа) на территорию охраняемого объекта. Может представлять собой забор высотой 2,5 м, выполненный из бетонных панелей и металлического профлиста, поверх которого проходит колючая проволока.

Второй рубеж защиты периметра

Включает в себя технические средства охраны (ТСО), сигнализации, извещающие о постороннем воздействии на чувствительные элементы датчиков и передающие сигнал на приемные блоки и устройства, расположенные в дежурной части охраняемого предприятия (объекта).

Вибрационные средства обнаружения

На объекте охраны в составе второго рубежа защиты могут использоваться вибрационные средства обнаружения, построенные на виброчувствительном кабеле и приемных блоках, которые совмещены с интегрированным комплексом безопасности (рис. 1).

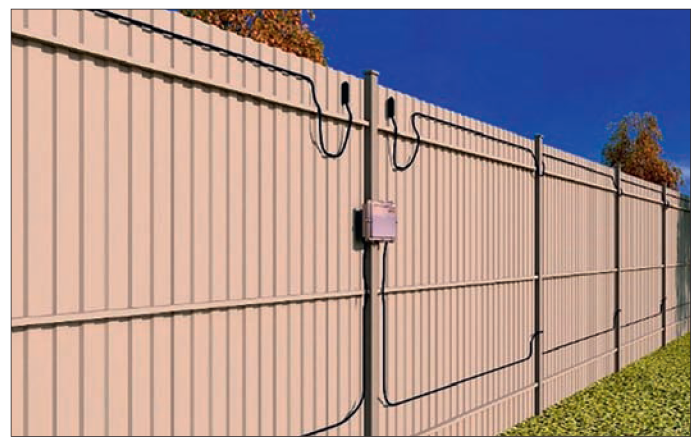

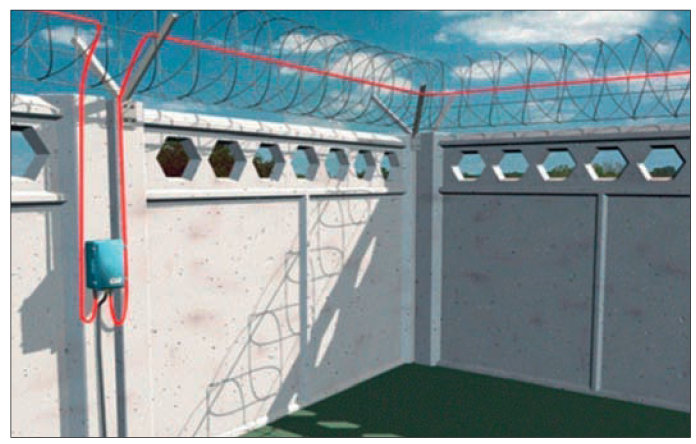

1 (6)Рис. 1. Вибрационные средства обнаруживают проникновение нарушителя через заграждение

Такие средства обнаружения предназначены для обнаружения проникновения нарушителя через заграждение, расположенное по периметру охраняемого объекта, а также формирования тревожного извещения.

Средство регистрирует попытки нарушителя преодолеть сигнализационное заграждение следующими способами:

  1. Перелаз, в том числе с использованием подручных средств.
  2. Отгибание и пролаз в образовавшееся отверстие.
  3. Перекусывание или перепиливание заграждения.
  4. Демонтаж чувствительного кабеля.
  5. Подкоп.

Чувствительным элементом вибрационного средства обнаружения является трибоэлектрический кабель.

Чувствительный кабель крепится к элементам ограждения и преобразует механические колебания и деформации, возникающие при воздействии на ограждение, в электрические сигналы. В соответствии с алгоритмом обработки после оценки параметров регистрируемого сигнала электронный блок формирует тревожное извещение в виде размыкания контактов реле ("сухой контакт") или по интерфейсу RS-485, которое поступает в дежурную часть охраняемого объекта.

О чем будем писать в 2024 году? Запросить тематический план >>

Поверхностные оптико-электронные охранные извещатели

При охране периметра также используются поверхностные оптико-электронные охранные извещатели, которые предназначены для обнаружения проникновения в контролируемое пространство помещений или площадок на открытом воздухе и формирования извещения о проникновении (рис. 2, рис. 3).

Особенности работы датчиков данного вида:

  • поверхностная зона обнаружения;
  • эксплуатация на открытых площадках;
  • степень защиты IP54 для установки в пожароопасных помещениях;
  • алгоритм одновременной обработки двух каналов для снижения вероятности ложных срабатываний;
  • формирование тревожных извещений размыканием контактов реле;
  • устойчивость к перемещению в пределах зоны обнаружения животных весом до 20 кг.

2 (9)Рис. 2. Поверхностные оптико-электронные охранные извещатели обнаруживают проникновения в контролируемое пространство

Электромагнитные охранные извещатели

В прошлом для охраны периметра использовались электромагнитные охранные извещатели. Их работа основана на обнаружении нарушителя по вызываемому им изменению параметров электромагнитного поля, сформированного вокруг двухпроводного чувствительного элемента (провода). на одном из объектов была реализована схема, при которой верхний провод (ВП) закреплялся на опорах, а нижний (НП) на 5–10 см заглублялся в землю. Периметр был разделен на 10 секторов протяженностью около 1,5 км. для стабильной работы таких извещателей нужно выполнить ряд требований:

  1. При размещении ВП вблизи проводящего заграждения необходимо, чтобы расстояние от ВП до поверхности земли (и НП) было меньше расстояния до заграждения. в противном случае зона обнаружения (ЗО) может концентрироваться между ВП и самим заграждением, а не НП.
  2. На расстоянии менее 1–1,5 м от ВП не допускается присутствие качающихся деревьев и других проводящих подвижных предметов. в ЗО недопустимо присутствие никаких подвижных предметов, в том числе любой растительности высотой свыше 0,3 м.

С учетом этих требований и сложного рельефа местности, а также длительного периода использования (более 12 лет), погодных условий и природно-климатических факторов на объектах стал выходить из строя двухпроводной чувствительный элемент (ЧЭ) электромагнитных охранных извещателей, крепления начали терять конфигурацию, возникли определенные сложности обслуживания за полосой отчуждения. Все это привело к лавинообразному количеству ложных сработок, и со временем данная система защиты периметра была заменена на ИК-датчики, которые значительно дешевле, проще в обслуживании и настройке. По своему функционалу они соответствовали поставленным задачам.

Рынок физической безопасности. Экспертиза. Исследования. Обзоры

Третий рубеж защиты периметра

К третьему рубежу охраны относятся расположенные на периметре видеокамеры. на проходной контрольно-пропускного пункта (КПП), возле въездных ворот, на прилегающей к ним территории устанавливаются цветные камеры с высоким разрешением (3–5 Мпк). Видеозапись входа и выхода через КПП ведется с обоих ракурсов. Углы обзора обеспечивают качественную съемку лиц входящих и выходящих людей, а также общий вид для достоверного определения вноса/выноса на территорию через КПП предметов и вещей в руках (сумки, портфели, свертки и т.д.). То же самое относится и к въезду/выезду с территории автотранспорта. Установлены системы считывания и распознавания автомобильных номеров, которые затем хранятся в архивных базах. Угол съемки возле въезда настроен так, чтобы хорошо был виден номер автомобиля, в достаточном для распознавания качестве. На примерное место расположения номера на авто установлены и сориентированы подсвечивающие ИК- и светодиодные прожекторы. ведется панорамная съемка плана прилегающей к проездам территории.

Запись происходит по движению, а не только в режиме 24/7. Архив этих записей хранится не менее 30 дней.

Камеры вдоль периметра

Размещение видеокамер вдоль периметра осуществляется с небольшими интервалами – не более 30 м. Используются камеры стандартного разрешения, но не менее 2 Мпк, с небольшими углами обзора (30–60 град.) для просмотра вдоль ограждения, с обязательной инфракрасной подсветкой. В угловых точках установлены видеокамеры с широким углом обзора (90 и более град.). Там, где необходимо, обеспечено дополнительное искусственное освещение для съемки внутренней и прилегающей территории. Видеосъемка ведется малокадровая (не более 9–12 кадр/с), запись производится по обнаружению движения, с небольшой предзаписью (3–5 с). При обнаружении активного движения реализована возможность вывода изображения крупным планом на монитор дежурного.

При монтаже уличных систем видеонаблюдения учитывается возможность различных природных явлений: налипание снега и льда, сильные порывы ветра, обильные дожди, грозы и т.д.

Видеонаблюдение в цехах

В цехах основного процесса размещены цветные видеокамеры высокого разрешения (3–5 Мпк). Допускается использование цветных видеокамер с низким разрешением в местах выполнения вспомогательных работ. Для рабочих процессов используются крупные планы, имеется панорамная съемка всего помещения и при необходимости – отдельных участков работ. Съемка ведется постоянно, в максимальном разрешении для установленных видеокамер и сроком хранения архива не менее 30 дней.

Камеры в складских и офисных помещениях

В складских помещениях устанавливаются цветные видеокамеры, у погрузочных площадок – с высоким разрешением (не менее З Мпк), дополнительной инфракрасной подсветкой.

Режим записи постоянный (20–24 кадр/с) или с видеозаписью по обнаружению движения, с небольшой предзаписью (3–5 с). Время хранения архива – не менее 30 дней. Для контроля офисных помещений используются цветные камеры с разрешением не менее 2 Мпк. Съемка ведется общими планами коридоров и рабочих помещений офисов.

Постоянный режим малокадровый, с частотой 9–12 кадр/с. Архив с цикличной перезаписью и сроком хранения не менее 30 дней.

Совместимость устройств

При построении новой или модернизации старой системы видеонаблюдения желательно использовать оборудование одного производителя и одного модельного ряда. Так обеспечивается максимальная совместимость устройств между собой, их управляемость и взаимозаменяемость, сокращается объем резервного оборудования, которое нужно хранить на складе.

Это также позволяет быстрее решать возникающие проблемы за счет накапливаемого опыта эксплуатации небольшой номенклатуры оборудования. Но при этом приобретаемые устройства должны перекрывать все текущие потребности по системе видеонаблюдения, а в идеале – учитывать будущие (расширение, управляемость, возможности видеоанализа и т.д.).

Ближайшие ключевые темы в журнале и на сайте. Форматы участия для рекламодателей >>

Запись видео

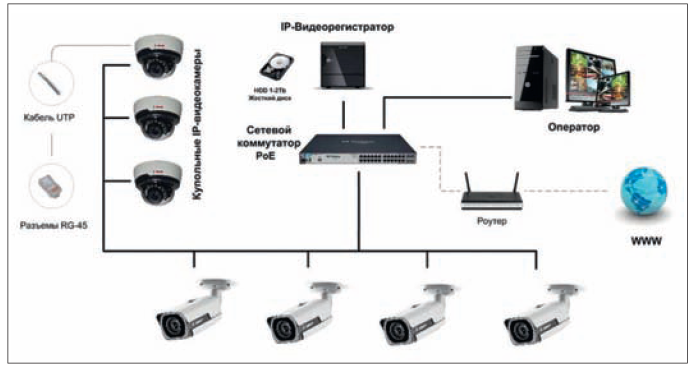

Для записи изображения с установленных видеокамер при их небольшом количестве (не более 16) в отдельных случаях допустимо использование видеорегистраторов с подключением к локальной сети (или даже выходом в интернет). При большом количестве устанавливаемых видеокамер (больше 16 на площадке) необходимо использовать выделенный видеосервер. Видеосервером может быть мощный компьютер с установленным специальным программным обеспечением или специализированный сервер с креплением в серверную стойку, что предпочтительнее.

3 (10)

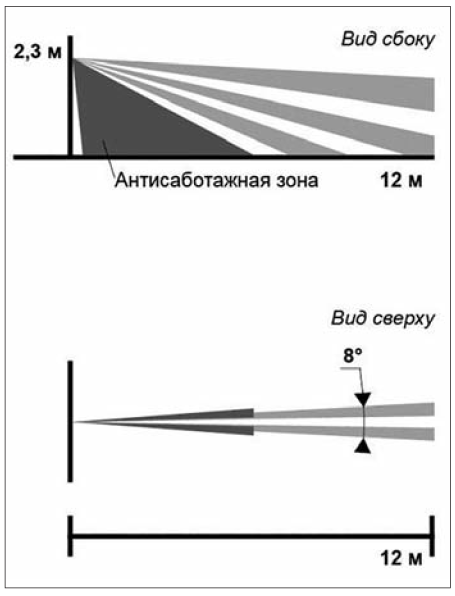

Рис. 3. Зона действия поверхностного оптико-электронного охранного извещателя

ОПС и СКУД

Все охранные датчики и блоки на объекте заведены в системы охранно-пожарной сигнализации (ОПС) и контроля и управления доступом (СКУД).
Основой системы служат высокопроизводительные контроллеры, способные обрабатывать огромные объемы информации и реализовывать сколь угодно сложные алгоритмы. Они содержат базу данных пользователей, конфигурацию системы, параметры периферийного оборудования и выполняют обмен данными с подключенными к ним концентраторами и центральным сервером системы, обработку данных и принятие решений, формирование протокола событий.

Сетевые контроллеры (СК) могут работать автономно при отключении или сбое центрального сервера интегрированной системы безопасности. Безопасность объекта остается на прежнем уровне.

Периферийные устройства (извещатели, считыватели, реле) подключаются к сетевым контроллерам через адресные блоки – концентраторы. Количество периферийных устройств может колебаться в широких пределах, от единиц до тысяч.

Такая сетевая и модульная архитектура имеет следующие достоинства:

  1. Масштабируемость – от офиса до крупного предприятия или группы объектов.
  2. В СК отсутствуют ограничения на количество карточек или объем хранимого протокола.
  3. Существенно снижаются затраты на монтаж.

Любое изменение состояния оборудования системы (тревога, событие) достигнет монитора оператора не более чем за 1 с. Постановка объекта на охрану или изменение доступа в зону достигается 1–2 кликами мыши, а взаимодействие между ОПС и СКУД происходит в автоматическом режиме. Видеосопровождение событий позволяет оператору точнее оценить сложившуюся ситуацию. В описанной системе реализованы все необходимые для интегрированных систем функции:

  • охранная сигнализация;
  • пожарная сигнализация (традиционные и адресно-аналоговые извещатели);
  • контроль доступа;
  • Antipassback, механизм реакций;
  • аварийная и тревожная сигнализация;
  • видеонаблюдение;
  • режим контроля патруля;
  • управление внешними устройствами (интеллектуальное здание);
  • экспорт данных во внешние системы;
  • дополнительные функции (учет рабочего времени, услуг, дизайнер пропусков и заявки на пропуск);
  • система "автопарковка – навигатор".

Использование современной системы управления базами данных (СУБД) позволяет легко решать задачи интеграции с системами управления предприятиями, например 1С или NS-2000.

Форум "Технологии и безопасность" завершен. МАТЕРИАЛЫ НА САЙТЕ >>

Тестирование оборудования

Многие электронные устройства, чья бесперебойная и исправная работа критична для поддержания работоспособности системы охраны, исполнения процесса управления и обеспечения безопасности на постоянной основе, должны тестироваться для корректного применения и эксплуатации в заданных параметрах. С этой целью широко используется тестирование важных параметров путем сравнения их с нормально рабочими (эталонными), а на основании мониторинга поступающих сигналов принимаются решения о состоянии систем безопасности и их соответствии заданным параметрам и значениям.

Такой мониторинг мы видим при запуске автомобиля, когда тестируются системы, влияющие на безопасность, на летном оборудовании при подготовке авиалайнера к полету, а также на аппаратных составляющих серверов.

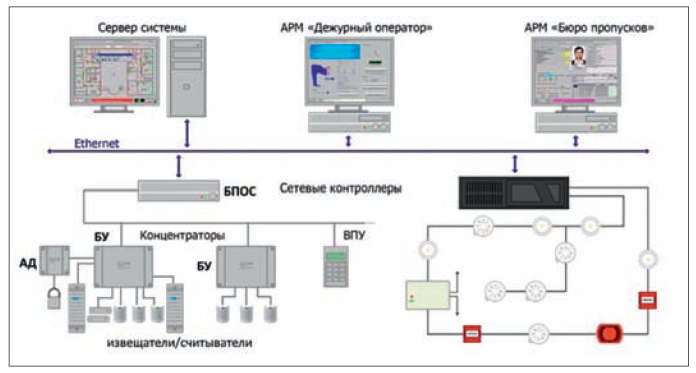

4 (3)Рис. 4. Схема построения системы ОПС

Схема построения ОПС

На рис. 4 представлена одна из возможных схем построения системы ОПС. Все датчики, извещатели и считыватели подключены к блоку уплотнения (БУ) – это концентратор (электронное устройство), который контролирует состояние шлейфов сигнализации, выдает управляющие сигналы на исполнительные устройства, принимает информацию от считывателей. На БУ и датчики, извещатели и считыватели подается напряжение 12–24 В.

Для наглядной информации и полноценного управления необходимо, чтобы все БУ были подключены к сетевому контроллеру.

СК предназначен для сбора информации от периферийных устройств, принятия решений, выдачи команд управления, обмена информацией с компьютерами рабочих мест. При наличии блока питания и обработки сигналов (БПОС) через сетевое подключение можно управлять системой ОПС на рабочем месте оператора.

Все системы ОПС строятся по общей примерной схеме: извещатели – блок управления (управление командами извещателей, прием информации от извещателей) – сетевой контроллер/сервер (управление и контроль всей системы, баз данных) – рабочее место оператора с установленным программным обеспечением (вывод на экран всей информации для контроля и управления). Таким образом, имеется целая сеть связанных друг с другом электронных устройств, каждое из которых критично для процесса приема, сбора информации, ее кодирования, передачи на серверы и в дальнейшем оператору.

Для создания системы ТСО высокой надежности, соответствующей современным требованиям и представлениям эксплуатанта о надежности и мониторинге работы всех составляющих, необходимо, чтобы с каждого устройства снимались те параметры, которые являются критичными для обеспечения безаварийной и корректной работы. Они должны передаваться на компьютер управления, с которого оператор в ходе запроса или особого протокола получает периодическую информацию о состоянии каждого узла системы или сообщение о выявлении первоначальных проблем, которые могут привести к отказам в работе ТСО. Если речь идет об уличном исполнении, возможен мониторинг состояния коммутационных подключений и проводов. например, при увеличении протекающих токов и росте сопротивления можно говорить о плохих контактах и скором выходе оборудования из строя либо о потере герметичности коммутационных шкафов и т.д.

5-1Рис. 5. Типовая схема построения системы видеонаблюдения

Календарь мероприятий компании "ГРОТЕК"

Функционирование системы видеонаблюдения

На рис. 5 представлена типовая схема построения системы видеонаблюдения. В ней имеется сервер видеонаблюдения (или видеорегистратор) с установленным программным обеспечением и жесткими дисками для записи архива.

Сервер объединен по одной сети с сетевыми коммутаторами, непосредственно в них подключаются камеры. Если это PoE-коммутатор, то камеры питаются прямо с него через один провод витой пары. Если это обычный сетевой коммутатор, то каждая камера отдельно запитывается от блока питания 12 в. Сетевые коммутаторы могут устанавливаться как внутри помещений (обычно в стойках и ящиках), так и на улице, например в уличном ящике на заборе. все зависит от объекта и необходимого места видеонаблюдения. К серверу подключены рабочие места операторов для просмотра (как правило, через сеть).

Подобно ТСО, система видеонаблюдения также представляет собой целый комплекс электронных средств для приема, передачи и обеспечения сохранности изображения. Каждое из устройств имеет критичные для работы параметры, сбой или отклонение от которых приводит к резкому ухудшению качества получения видеосигнала или полному отказу в предоставлении изображения.

Критические параметры необходимо снимать как с камер (в том числе мониторя температуру внутри устройства), так и с каждого элемента системы наблюдения (коммутации кабелей, разъемы, сетевой коммутатор):

  • напряжение и сила тока, которые подаются на видеокамеры (были случаи, когда выдавалось напряжение, в разы превышающее нормы, результат – выход видеокамер из строя);
  • корректная работа роутера;
  • проходимость каналов;
  • исправность и соответствие основных параметров работы видеорегистратора, сервера и его составляющих, критичных для работоспособности как каждого элемента, так и всей системы в целом.

Подобная система мониторинга и оценки работоспособности критических устройств и узлов инфраструктуры, широко используемая в обеспечении безопасности на транспорте и в авиации, должна быть налажена и представлена на вышеуказанных элементах инфраструктуры обеспечения безопасности промышленных объектов.

Иллюстрации предоставлены автором

Опубликовано в журнале "Системы безопасности" №1/2022

Все статьи журнала "Системы безопасности"
доступны для скачивания в iMag >>

SS_Security and Safety



↑ вверх ↑

Обеспечение надежности и безопасности опасных производственных объектов

фр

Большинство современных проектов капитального строительства и реконструкции объектов осуществляется в условиях, не предусмотренных в нормативных документах. Это обуславливает необходимость расширения подходов к анализу вероятных опасностей, оценки риска возникновения и развития аварийных ситуаций, а также к процессам планирования и внедрения мероприятий по надежности и безопасности.

Создавайте главное отраслевое издание вместе с нами!

Официальные статистические данные по аварийности на опасных производственных объектах содержатся в ежегодных отчетах Федеральной службы по экологическому, технологическому и атомному надзору (Ростехнадзор). В целом, согласно анализу данных отчета [1], аварийность на объектах сохраняется, что оставляет актуальным вопрос эффективного планирования мероприятий, направленных на предотвращение и своевременное обнаружение вероятных аварийных ситуаций, а также локализацию последствий таких аварий.

Факторы, провоцирующие аварийность

На основании информации об основных причинах аварийности были определены факторы влияния, каждый из которых обладает набором параметров (предпосылок).

Рассматривая факторы влияния, провоцирующие аварийность на опасных производственных объектах, как определяющие уровень риска, можно не только спрогнозировать риск аварии, используя различные подходы к моделированию, но также оценить его приемлемость с точки зрения капитальных вложений в мероприятия по снижению влияния данных факторов.

Для эффективного управления риском возникновения и развития аварий на магистральных газопроводах предложена [2–7] и успешно применяется Методика поэтапного обеспечения безопасности магистральных газопроводов, представленная на рис. 1.

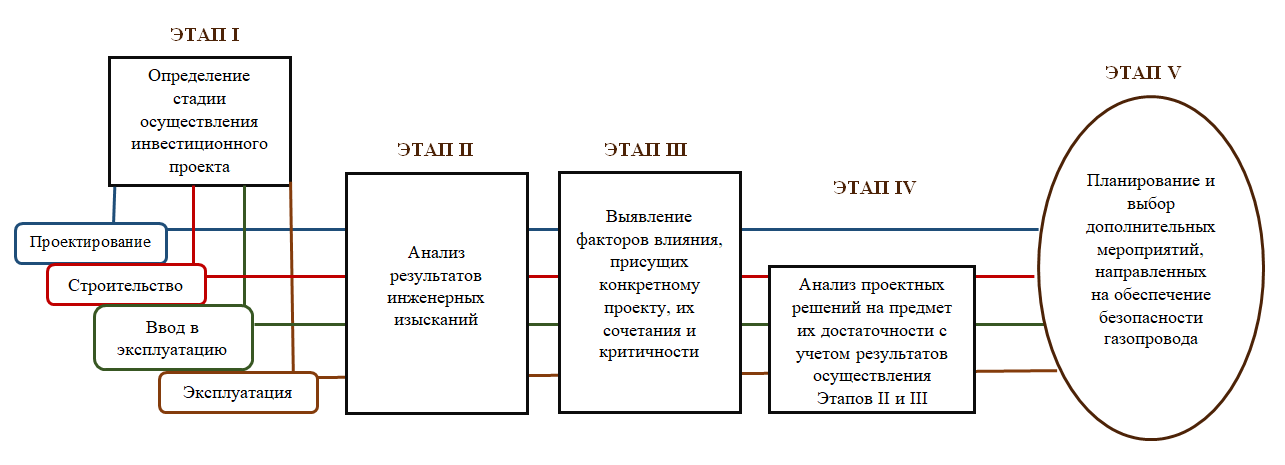

Рисунок 1-1Рис. 1. Методика поэтапного обеспечения безопасности магистральных газопроводов

Этапы обеспечения безопасности магистральных газопроводов

Этап I. Анализ стадии реализации инвестиционного проекта

На данном этапе определяется "сигнальный" перечень мероприятий с учетом стадии осуществления проекта. Не все мероприятия возможно задействовать на этапах, следующих после проектирования. Стадия осуществления проекта задает границы применимых мероприятий, с учетом инвестиционной целесообразности их внедрения.

Этап II. Анализ результатов инженерных изысканий

Анализ результатов инженерных изысканий подразумевает рассмотрение специфики реализуемого проекта в контексте действующих нормативных документов, регламентирующих проектирование и строительство объектов.

В результате осуществления этапа II выявляются ключевые показатели, способные оказать влияние на объект в процессе его строительства и эксплуатации (сейсмическая активность и высокая грозовая активность района строительства, низкая несущая способность грунтов и др.), а также наличие или отсутствие вблизи иных объектов инфраструктуры, зданий, сооружений.

Узнайте о возможностях лидогенерации и продвижении через контент

Этап III. Выявление факторов влияния, присущих конкретному проекту

На данном этапе формируется перечень факторов влияния, характерных для рассматриваемого проекта, а также их сочетание и критичность с учетом результатов инженерных изысканий.

Этап IV. Анализ проектных решений

Анализ проектных решений осуществляется с целью определения их достаточности с учетом выявленных факторов влияния. Он имеет цикличный характер, то есть имеющиеся факторы влияния анализируются не комплексно, а последовательно, что обуславливает необходимость осуществления этапа в зависимости от количества имеющихся в проекте факторов.

Этап V. Планирование дополнительных мероприятий, направленных на обеспечение безопасности

Выбор мероприятий осуществляется поэтапно: на каждом из этапов оператор обращается к классификатору [8], в котором в упорядоченном виде хранятся все возможные применимые мероприятия. При этом их выбор осуществляется с учетом:

  1. Фактического положения объекта с точки зрения вероятного влияния на людей и объекты, что определяется существующими подходами к анализу риска.
  2. Разумности предлагаемых решений (предлагаемые мероприятия формируются с учетом их целесообразности в зависимости от стадии реализации проекта).
  3. Необходимости взаимосвязи мероприятий и их взаимодополнения.

В качестве критериев выбора мероприятий приняты:

  • преимущество технических мероприятий перед организационными;
  • преимущество предупреждения аварии перед ее локализацией;
  • преимущество направленности мероприятий непосредственно на конструкцию здания/сооружения;
  • выбор актуальных мероприятий, исходя из необходимости предотвращения каждого вероятного события, способного спровоцировать возникновение и/или развитие аварийной ситуации, что обеспечивает достаточность предлагаемого набора мероприятий.

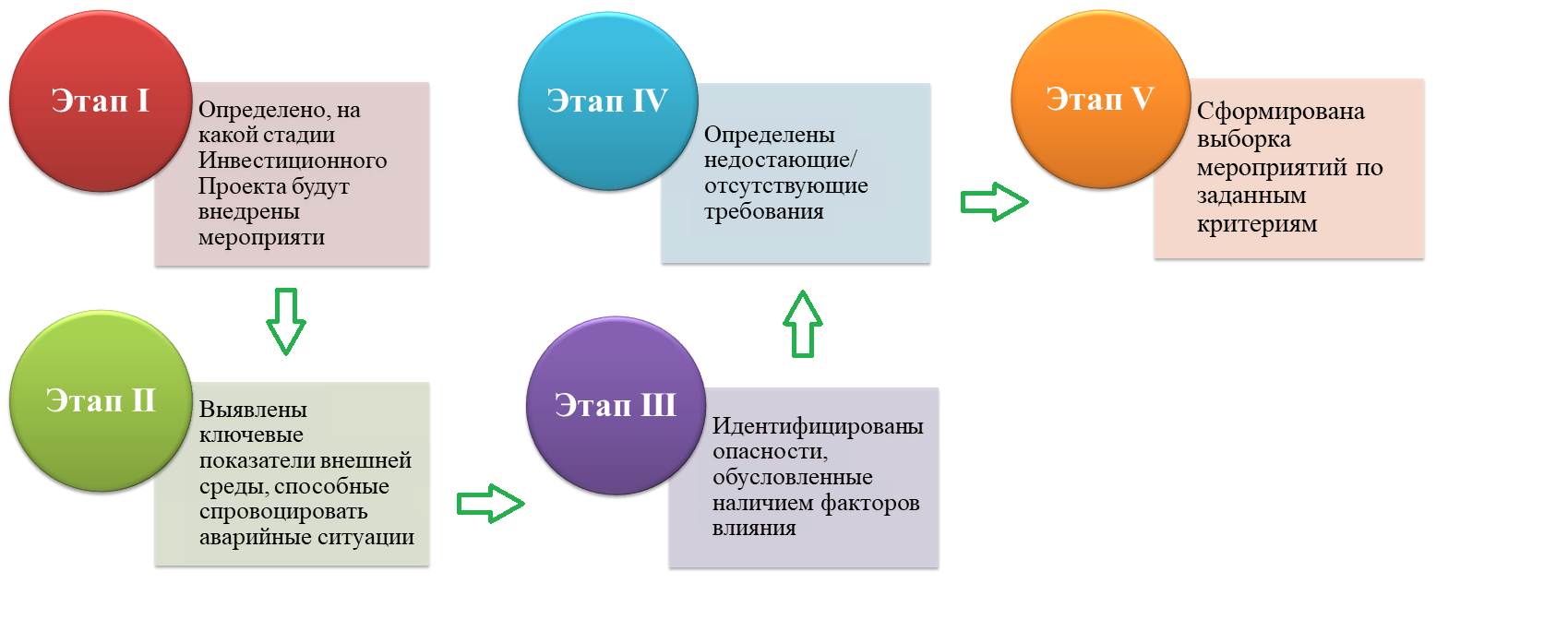

Описание результатов выполнения каждого этапа представлены на рис. 2.

Рисунок 2Рис. 2. Результаты выполнения этапов, предусмотренных Методикой поэтапного обеспечения безопасности

Применительно к магистральным газопроводам описанный выше подход нашел отражение в разработанных и зарегистрированных базе данных [8] и программе для ЭВМ [9]. Предлагаемый подход был успешно апробирован и для других объектов различных отраслей российской промышленности, среди которых объекты ведения горных работ, сооружения в составе газораспределительных систем, автомобильные и железные дороги, объекты обустройства месторождений нефти и газа, нефтеперерабатывающие заводы, сооружения ТЭС и др.

SS_Security and Safety

Искусственный интеллект и машинное обучение для принятия аналитических решений

Учитывая большие массивы данных, обработка которых предусмотрена при выполнении указанных выше этапов, были применены технологии искусственного интеллекта и машинного обучения для построения сложных логических операций и принятия аналитических решений. Использование данных технологий обеспечивает повышение обоснованности принимаемых решений на этапах планирования и внедрения мероприятий по обеспечению безопасности объектов, а также оценки эффективности таких решений.

Опыт применения искусственного интеллекта для целей планирования и внедрения мероприятий продемонстрировал его эффективность с учетом стадии осуществления проектов и наличия факторов влияния, провоцирующих возникновение и развитие аварийных ситуаций.

Следует отметить, что базы данных по различным объектам, безусловно, различаются по следующим показателям:

  • классификационные признаки мероприятий;
  • база прецедентов;
  • база данных нормативных требований и др.

Гарантией эффективного управления риском является наличие исчерпывающей информации не только о конкретных факторах влияния, провоцирующих аварийность, необходим также анализ параметров (предпосылок) этих факторов. При этом важно не только предупреждение аварии, но и своевременное ее обнаружение, локализация и ликвидация последствий с целью снижения негативного влияния на природную и социальную среду.

Выявление факторов влияния не является одномоментным процессом, каждый из них обладает набором определенных показателей и характеристик. Описание показателей и характеристик факторов влияния приводится с целью дальнейшего определения комплекса мероприятий, направленных на их компенсацию.

Выявление факторов влияния

Выявление факторов влияния осуществляется по следующим этапам:

  1. Анализ основных причин возникновения аварий на опасных производственных объектах.
  2. Определение факторов, приводящих к реализации той или иной причины.
  3. Определение параметров, описывающих факторы влияния.
  4. Определение характеристик параметров.
  5. Оценка критичности факторов влияния.

При описании факторов влияния выявились характерные особенности, а именно:

  • распределение факторов влияния не всегда равномерно;
  • реализация аварийной ситуации может быть растянута во времени по причине того, что фактор, обуславливающий аварию, проявит себя не сразу;
  • возникновение аварии возможно как под влиянием единичного фактора, так и их совокупности;
  • некоторые факторы имеют набор описывающих их параметров;
  • для описания различных по природе факторов может применяться один параметр.

Рассмотрим подробнее названные выше особенности.

Неравномерность распределения факторов влияния выражается в следующем: на сооружение может оказывать влияние и спровоцировать аварию совокупность всех факторов влияния. При этом на соседнем сооружении может наблюдаться полное отсутствие факторов влияния или меньшее их количество.

Возможность своевременного обнаружения фактора и снижения его влияния на сооружение в значительной степени определяет степень его критичности. Так, например, качественно проведенные инженерно-геологические изыскания позволяют принять оптимальные решения для предупреждения аварии из-за воздействия стихийных явлений природного характера. Аварии по таким причинам, как применение некачественных материалов, брак СМР, износ оборудования и материалов, можно предупредить, например, усилением контроля поставки материалов, проведением качественной диагностики с целью своевременного выявления дефектов. Вместе с тем определение скорости развития дефектов применяемых материалов вследствие влияния коррозии или незначительных механических повреждений (рисок, царапин, задиров и др.) зачастую проводится несвоевременно.

Возникновение аварии не всегда обусловлено совокупностью эксплуатационных факторов, описывающих ту или иную причину. Степень влияния единичного фактора может оказаться более критичной, чем их совокупность.

Некоторые факторы влияния описываются набором параметров, позволяющим определить своевременные актуальные меры по безопасной эксплуатации сооружений. Анализ литературных источников позволил выявить ключевые параметры факторов влияния.

Календарь мероприятий компании "ГРОТЕК"

Применение искусственного интеллекта

Предупреждение аварии обеспечивается своевременным внедрением дополнительных мер, выбираемых с учетом наличия совокупности факторов влияния, область множества которой значительна и требует детального анализа. В этой связи для обеспечения непрерывной актуализации оценки безопасности сооружений на каждом из этапов осуществления инвестиционных проектов целесообразно применение искусственного интеллекта.

Определяющими целями применения искусственного интеллекта при планировании и внедрении технических и технологических решений по обеспечению безопасности объектов капитального строительства являются:

  1. Совершенствование системы принятия решений в части обеспечения безопасности объектов с учетом наличия факторов влияния, специфики этих факторов и их сочетаний.
  2. Всесторонний учет факторов влияния при прогнозировании риска возникновения и развития аварий, а также условий строительства и дальнейшей эксплуатации объектов капитального строительства.
  3. Сбор, хранение и пополнение знаний в части обеспечения безопасности объектов капитального строительства, получаемых при осуществлении проектов их строительства и реконструкции.
  4. Оптимальный учет получаемых знаний в смежных проектах.

В настоящее время осуществляется подготовка дополнительных структурных элементов, пополнение и актуализация которых учитывает необходимость обеспечения объективности и использования открытых достоверных данных и соблюдения конфиденциальности информации, предусмотренных стратегиями в области регулирования промышленных данных в Российской Федерации.

Список литературы

  1. Годовой отчет о деятельности Федеральной службы по экологическому, технологическому и атомному надзору в 2020 году. Режим доступа: http://www.gosnadzor.ru/public/annual_reports/ (дата обращения: 20.01.2021).
  2. Ревазов А.М., Алекперова С.Т. Система поэтапного обеспечения безопасности магистральных трубопроводов на всех стадиях реализации инвестиционных проектов // Бурение и нефть. 2016. № 3. С. 39–42.
  3. Ревазов А.М., Алекперова С.Т. Аспекты практического применения Системы поэтапного обеспечения безопасности магистральных трубопроводов // Трубопроводный транспорт: теория и практика. 2016. № 4 (56). С. 10–13.
  4. Ревазов А.М., Алекперова С.Т. Применение Системы поэтапного обеспечения безопасности магистральных трубопроводов на этапах реализации жизненного цикла проекта // Трубопроводный транспорт: теория и практика. 2017. № 4 (62). С. 43–47.
  5. Ревазов А.М., Алекперова С.Т Безопасность МГП // Деловой журнал Neftegaz.RU. 2017. № 12. С. 42–47.
  6. Алекперова С.Т., Ревазов А.М. Разработка и реализация системы поэтапного обеспечения безопасности магистральных газопроводов // Защита окружающей среды в нефтегазовом комплексе. Экологическая и промышленная безопасность. 2018. № 3. С. 12–15.
  7. Ревазов А.М., Алекперова С.Т. Планирование мероприятий по обеспечению безопасности магистральных трубопроводов // Газовая промышленность. 2018. № 12 (778). С. 20–26.
  8. Алекперова С.Т. Систематизация результатов классификации мероприятий, направленных на обеспечение безопасности магистральных трубопроводов. Свидетельство о государственной регистрации базы данных № 2017621123 от 29.09.2017. Федеральная служба по интеллектуальной собственности (Роспатент).
  9. Алекперова С.Т. Интеллектуальная система поэтапного планирования мероприятий, обеспечивающих безопасность магистральных трубопроводов. Свидетельство о государственной регистрации программы для ЭВМ № 2018611235 от 26.01.2018. Федеральная служба по интеллектуальной собственности (Роспатент).

Видеозаписи конференций по безопасности >>

Обзоры оборудования для безопасности объектов

Обзоры по рынкам и технологиям >>>

Принять участие в обзоре >>>

↑ вверх ↑

А

Технические обзоры и мнения экспертов

Обзоры по рынкам и технологиям >>>

Какие технические решения помогают осуществлять видеонаблюдение в сложных условиях?

Иван ПрыговИван Прыгов
Бренд-менеджер компании "АРМО-Системы"





Наличие достаточного комплекта высококачественных монтажных аксессуаров для каждого типа видеокамеры – кронштейнов под разные виды монтажа, распаячных коробок. Кроме того, адаптация исполнения видеокамеры таким образом, чтобы минимизировать сложность инсталляции: модульный дизайн, отказ от встроенного в камеру кабеля подключения, поддержка функций дистанционного позиционирования объектива. Хорошо помогают встроенные стеклоочистители, обязательно в паре с системой омывания, термокожухи с обогревателем смотрового окна и герметизированными кабельными вводами, защищенные монтажные шкафы.

Дмитрий Карнеев-1Дмитрий Карнеев
Генеральный директор компании KARNEEV SYSTEMS





Основная защита заключается в использовании правильных кожухов и аксессуаров для них.
В агрессивной среде используют нержавеющие корпуса. В запыленных местах – системы с обдувом воздухом входного окна кожуха. Для инсталляции в местах с повышенной температурой применяют кожухи с водным охлаждением.

график2
Технические решения, помогающие осуществлять видеонаблюдение в сложных условиях (по результатам опроса аудитории издания)

ЧураНиколай Чура
Технический консультант компании "Фирма "Видеоскан"





Все проблемы с освещенностью и контрастом решаются стандартными системами видеокамеры (электронный затвор, автодиафрагма, WDR, BLC и т.п.). Наиболее типовые технические решения для реализации видеонаблюдения в сложных условиях – защитные гермо- или термобоксы. Чаще всего для расширения рабочего температурного диапазона в боксах устанавливаются автоматические нагреватели, в той или иной мере распределенные по объему бокса. Для более сложных условий или в случае удаленного расположения камеры используются устройства чистки иллюминатора ("дворники") и даже манипуляторы для снятия паутины с иллюминатора.
В последние годы на рынке широко предлагаются миниатюрные герметичные или квазигерметичные камеры без подогрева. Предполагается, что собственное потребление и крайне незначительный внутренний воздушный объем должны обеспечить нормальную рабочую температуру и отсутствие выпадения росы на внутренних узлах камеры. Для наблюдения при экстремально низких температурах используются арктические кожухи с мощными многоступенчатыми системами подогрева. Для экстремально высоких температур применяются кожухи с циркуляцией газообразного или жидкостного теплоносителя и встроенные или отдельные холодильники.
Взрывобезопасные боксы отличаются лишь полной герметичностью, повышенной прочностью корпуса и иллюминатора.
Боксы с радиационной защитой характеризуются полностью металлической конструкцией и иллюминаторами из специального свинцового стекла.

Денис МитрофановДенис Митрофанов
Бренд-директор компании NOVIcam





Решений придумано множество, от простейших дополнительных уплотнителей, позволяющих повысить класс влагозащиты, более прочных элементов для повышения уровня антивандальности до герметичных кожухов с системами подогрева, очистки и управляемых платформ, используемых в самых сложных условиях. Самые часто встречающиеся запросы – это герметичность, обогрев и/или вентиляция для поддержания температурного режима, дополнительная подсветка, а также взрывобезопасность.

Опубликовано в журнале "Системы безопасности" №1/2021

Может ли отечественный производитель вытеснить импорт с рынка взрывозащищенного оборудования?

Иван ПрыговИван Прыгов
Бренд-менеджер компании "АРМО-Системы"





Если в честной конкурентной борьбе, то нет. Как минимум потому, что у рынка нет такой потребности. Единственное, что может заставить заказчика выбрать отечественного производителя взрывозащищенного оборудования, – это более низкая цена, а этот фактор, к счастью, пока не является основным, и внимание все-таки сфокусировано на фактическом качестве и параметрах изделий, даже при внешнем сходстве параметров изделий у "российских" производителей и мировых. Ведь не секрет, что некоторое оборудование "российского" производства родом из Китая.

Дмитрий Карнеев-1Дмитрий Карнеев
Генеральный директор компании KARNEEV SYSTEMS





Основа взрывозащищенного оборудования – это, конечно, специализированные кожухи.
По сути, это просто металлообработка. Вся интеллектуальная часть – видеокамеры и тепловизоры изготавливается за рубежом, а отечественные производители только лишь устанавливают ее внутрь кожухов. Основной сдерживающий фактор проникновения импортного оборудования на наш рынок в этой области – сертификация. Наш регулятор является защитой отечественного производителя. При сходных характеристиках стоимость импортного оборудования может быть до двух раз ниже отечественного.

ЧураНиколай Чура
Технический консультант компании "Фирма "Видеоскан"





Безусловно, может, поскольку конструкции взрывозащищенной техники широко производились и применялись еще в СССР. Однако для вытеснения зарубежных поставщиков необходимо обеспечение конкурентных цен, а это в сложившихся условиях не всегда возможно.

Денис МитрофановДенис Митрофанов
Бренд-директор компании NOVIcam





Шанс стать более востребованным у отечественного производителя есть, если он будет разрабатывать решения, отвечающие конкретным требованиям заказчика. Не массовые универсальные устройства, а специальные серии для конкретных кейсов.
В большинстве своем используются готовые решения с других рынков, которые не учитывают особенности заказчиков и заставляют идти на компромисс в ущерб безопасности.
Взрывозащищенное оборудование применяется на взрывоопасных объектах химической, горнодобывающей, нефтегазовой промышленности. Строительство и ввод в строй новых подобных производств требует их оснащения взрывозащищенными устройствами и тем самым увеличивает спрос на продукцию.

Опубликовано в журнале "Системы безопасности" №1/2021

Существуют ли универсальные кожухи/камеры, работающие при любых условиях? Целесообразно ли разрабатывать такие устройства?

Иван ПрыговИван Прыгов
Бренд-менеджер компании "АРМО-Системы"





До определенной степени – да. для изделий, предполагаемых к установке в усредненных сложных условиях, сформировался определенный "джентельменский набор" параметров.
Во-первых, это реалистичная розничная цена, то есть не менее 1000–1200 долларов для стационарной видеокамеры. Во-вторых, это сохранение возможности запитывать устройства от 220 В или 24 В переменного тока, поддержка HPoE.
В-третьих, это наличие встроенного программного буфера и локального хранилища записи.
Сделать же устройство для действительно любых условий, если и получится, то, на мой взгляд, будет либо бессмысленно из-за низкого качества, либо совсем нецелесообразно с точки зрения бюджета, что более критично: ведь нередки случаи, когда в угоду экономичности выбор падает на дешевые изделия с не соответствующими запросу характеристиками, которые в сложных условиях, например, морского порта, очевидно, придется менять едва ли не ежемесячно.

Дмитрий Карнеев-1Дмитрий Карнеев
Генеральный директор компании KARNEEV SYSTEMS





Любой универсальный инструмент обречен на проигрыш специализированному по своим функциональным характеристикам и стоимости. Это закон природы. Вспоминается анекдот про универсальное транспортное средство для военных. Сотрудники КБ пришли к генералу и сообщили, что разработали лучшее транспортное средство для военных. Оно может ездить, летать и плавать. Просят выделить бюджет на производство. Генерал посмотрел документы и говорит: "Я знаю одного самого лучшего инженера – это мать-природа. Лучше нее никто не может ничего сделать. Так вот, есть одно животное, которое может плавать, ходить и летать – это утка. Отлично летает, неплохо плавает, но посмотрите, как она ходит!!!"

график1
Существуют ли универсальные кожухи/камеры для любых условий эксплуатации? (По результатам опроса аудитории издания)

ЧураНиколай Чура
Технический консультант компании "Фирма "Видеоскан"





Такие кожухи существуют, особенно среди герметичных и квазигерметичных камер. Однако эти варианты можно рассматривать только как потребительские и только для типового наружного наблюдения в стандартном температурном диапазоне -40…+50 °С (а скорее, до +40 °С). Для профессионального решения сложных задач наружного и специального видеонаблюдения желательно использовать специальные модели.


Денис МитрофановДенис Митрофанов
Бренд-директор компании NOVIcam





Может существовать устройство, подходящее для большинства условий, но устройства, которое будет закрывать все потребности и все возможные ситуации, не существует. Любое такое решение будет иметь основной недостаток в своей универсальности. По сути, оно не будет хорошо ни в чем, поскольку будет всегда предлагать компромисс, а не полное закрытие потребности клиента, либо будет настолько сложным и дорогим, что попросту окажется невостребованным.

Опубликовано в журнале "Системы безопасности" №1/2021

Технические обзоры, результаты исследований и мнения экспертов

Обзоры по рынкам и технологиям >>>

У вас есть решение лучше?

Размещайте свои решения в онлайн-обзорах — расскажите об их преимуществах, уникальных технических характеристиках и успешных примерах использования.

Подробнее о тематических обзорах >>
SSMagIMAG
