СКУД для крупных объектов. Внедренные системы

Решения компаний PERCo | Семь печатей | НВП "Болид" | Biosmart

Опубликовано в журнале "Системы безопасности" №1/2023

Фото: ru.freepik.com

Крупное металлургическое предприятие оборудовано СКУД PERCo

Система контроля доступа объединяет завод и офис, удаленные друг от друга. В составе СКУД работают 8 универсальных контроллеров и 23 считывателя PERCo, 14 терминалов распознавания лиц и 4 модуля измерения температуры Suprema, 2 алкотестера "Алкорамка". Количество идентификаторов в системе – 1800.

СКУД TSS2000 – система, проверенная временем от компании "Семь печатей"

Управляющее ПО спроектировано как система модулей. Это позволяет:

  • легко наращивать функциональность без ущерба целостности и производительности;
  • создавать различные конфигурации СКУД, в том числе и большие распределенные комплексы, разными способами – в зависимости от характера объекта, линий связи, пожеланий заказчика.
Компания сопровождает свои системы на всех этапах: предварительные консультации, проектирование, монтаж, пусконаладка, опытная и рабочая эксплуатация. При этом учитываются и реализуются любые требования заказчика. На объектах внедряются новые технологические решения, связанные с использованием биометрической идентификации и алкотестирования.

Единый мониторинг и управление контролем доступа в ФНКЦРиО ФМБА России от НВП "Болид"

Единый мониторинг и управление контролем доступа в 16 распределенных корпусах с горячим резервированием серверов в ФНКЦРиО ФМБА России (Федеральный научно-клинический центр медицинской радиологии и онкологии).

КРПК г. Березники, Пермский край, – распределенная система, состоящая из 5 удаленных стройплощадок и одного офисного здания от компании Biosmart

  • Организация строгого учета рабочего времени сотрудников на строительстве крупного объекта.
  • Выявление и предупреждение махинаций и подлогов со стороны работников.
  • Выявление и исключение случаев мошенничества со стороны подрядных организаций.

СКУД. Как решать новые задачи заказчикам из промышленного сектора

Мы пригласили экспертов из компаний "ААМ Системз", "АРМО-Системы", "Семь печатей", НВП "Болид", "АВИКС ДЦ", "дормакаба Евразия", Sigur и "ТерраЛинк" обсудить, что делать заказчику крупного распределенного объекта, если с рынка ушел поставщик оборудования или ПО, на какие технологии идентификации стоит обратить внимание, как относиться к биометрии и др.

Обзоры оборудования для безопасности объектов

Крупное металлургическое предприятие оборудовано СКУД PERCo

PERCo

Представляет компания PERCo

Perco





Масштаб системы

Система контроля доступа объединяет завод и офис, удаленные друг от друга. В составе СКУД работают 8 универсальных контроллеров и 23 считывателя PERCo, 14 терминалов распознавания лиц и 4 модуля измерения температуры Suprema, 2 алкотестера "Алкорамка". Количество идентификаторов в системе – 1800.

Решаемые задачи

Внедрение СКУД PERCo позволило решить такие задачи, как:

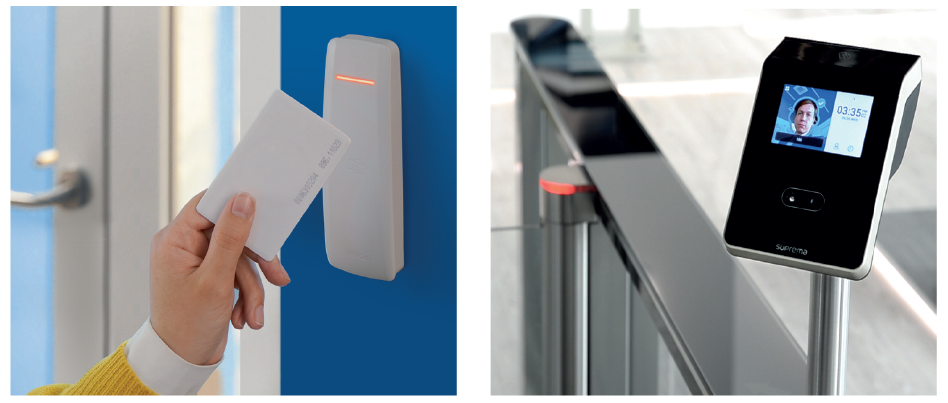

  • Контроль доступа по распознаванию лиц, картам с защитой от копирования, смартфонам, штрихкодам.
  • Доступ посетителей.

Посредством API уведомление о въезде посетителя на территорию автоматически отправляется сотруднику, оформившему пропуск.

Посетители получают временные пропуска в виде штрихкода. При заказе пропуска для посетителя бюро пропусков создает для него режим доступа и отправляет штрихкод, что позволяет избежать пробок на автотранспортной проходной.

  • Интеграция со сторонними системами:
    – с SAP посредством API-интерфейса;
    – с терминалами распознавания лиц Suprema и алкотестером "Алкорамка".
  • Учет рабочего времени. Для автоматизации учета рабочего времени была реализована интеграция СКУД и SAP по нескольким потокам данных. В первую очередь была автоматизирована передача учетных данных сотрудников из SAP в СКУД. По факту создания сотрудника в SAP сотрудник автоматически создается в СКУД с уникальным табельным номером. В СКУД сотруднику присваиваются шаблон и карта доступа. Вся структура подразделений и должностей также ведется в SAP и автоматически передается в СКУД.
    Во-вторых, была автоматизирована передача данных по регистрирующим событиям учета рабочего времени с применением гибкого графика работы.

Разработчики и производители СКУД

На объекте работают турникеты, контроллеры и считыватели под управлением ПО PERCo, терминалы распознавания лиц Suprema, алкотестеры "Алкорамка".

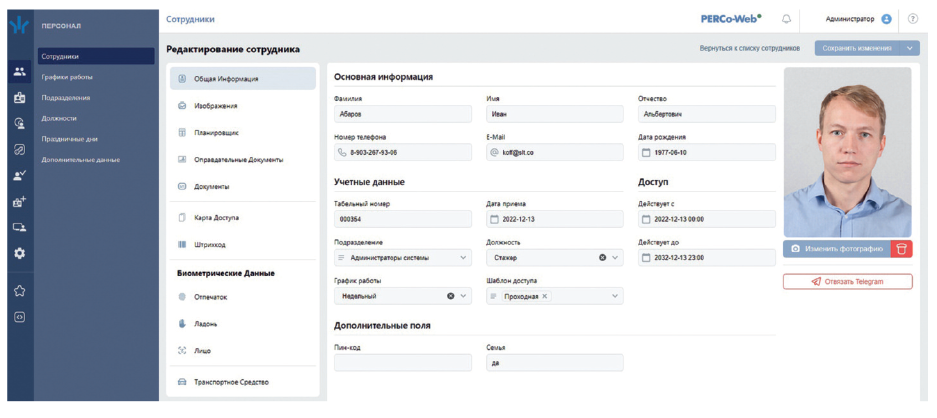

Perco1-1

Контроллеры и их основные характеристики

Универсальные контроллеры PERCo в зависимости от настроек могут управлять 2 турникетами, 2 шлагбаумами или 4 замками и поддерживают подключение контроллеров второго уровня.
Возможна организация распределенной системы.

Считыватели

На предприятии в состав системы включены бесконтактные считыватели PERCo, поддерживающие доступ по картам MIFARE с защитой от копирования и смартфонам с NFC.
Для связи контроллера и считывающих устройств применяются интерфейсы Wiegand и RS-485.

Интеграционные возможности

Реализована интеграция СКУД с системой управления предприятием SAP, алкотестером "Алкорамка", терминалами распознавания лиц Suprema.
При автоматизации совместной работы СКУД и SAP большим преимуществом стала доступность API-интерфейса с протоколом HTTP и форматом обмена JSON. На начальной стадии проекта удобство реализации обеспечило в том числе наличие публичного репозитория.

Экономическая эффективность

Интеграция со СКУД стала частью общей реформации бизнес-процессов. На предприятии все операционные данные хранятся в SAP, поэтому интеграция СКУД с данной системой была первоочередной задачей.
Реализация этой задачи обеспечила автоматизацию процесса учета рабочего времени, экономию кадровых ресурсов, уменьшение числа потенциальных ошибок за счет сокращения ручных операций.
Интеграция с SAP также позволила реализовать автоматический расчет компенсации за питание по факту присутствия в столовой.
Обеспечение повышенного уровня безопасности и снижения вероятности получения производственных травм за счет выявления нетрезвых сотрудников достигается путем интеграции с алкотестером "Алкорамка".

Появление на рынке: 2016 г.
Ценовой сегмент: средний

Проекты

Объекты Москомспорта, аэропорт Владивосток, объекты OZON, "ЛСР. Строительство-М" (Москва), "Ростелеком" (Санкт-Петербург, Владивосток), Астраханский государственный технический университет, Газпром-ЦПС (Московская область), Ford Sollers (Химки)

↑ вверх ↑

СКУД TSS2000 – система, проверенная временем

7 печатей




Представляет ООО "Компания Семь печатей"

www.sevenseals.ru

В следующем году компании исполнится 30 лет. За эти годы приобретен огромный опыт в создании оборудования и ПО СКУД. На ряде объектов системы марки ТСС работают с конца 90-х годов. Общее же их число – более 2500.
Системы установлены по всей России и ближнему зарубежью, в частности благодаря развитой партнерской сети дилерских и монтажных организаций.

Среди объектов компании:

  • Предприятия ТЭК ("Роснефть", "НОВАТЭК", Сибур, Белкамнефть, Новокемеровская ТЭЦ, Приморская ГРЭС).
  • Заводы и комбинаты (Ростсельмаш, Дальзавод, "Норникель", Очаковский комбинат, Оскольский металлургический комбинат, Братский ЦБК, Колымский аффинажный завод).
  • Государственные и учебные заведения (Мэрия Москвы, МГИМО, ДГТУ, МГОУ, Калининградский университет).
  • Ритейлеры, логистика (АШАН, "Виктория", FMLogistic).
  • Банки (Ситибанк, Юникредит банк, Газпромбанк).
  • Аэропорты (Сургут, Толмачево, Борисполь).

Конкурентные преимущества

  • Развитая функциональность позволяет решать задачи как непосредственно по обеспечению безопасности, так и по отображению, обработке и передаче данных.
  • Способность строить практически не ограниченные по объему локальные и территориально распределенные системы.
  • Возможность любых доработок по желанию заказчика.
  • Простота и гибкость построения и расширения системы.
  • Совместимость работы всех поколений контроллеров.
  • Поддержка комплексного и автономного режимов работы.

Что оценят покупатели

Управляющее ПО спроектировано как система модулей. Это позволяет:

  • легко наращивать функциональность без ущерба целостности и производительности;
  • создавать различные конфигурации СКУД, в том числе и большие распределенные комплексы, разными способами – в зависимости от характера объекта, линий связи, пожеланий заказчика.

Компания сопровождает свои системы на всех этапах: предварительные консультации, проектирование, монтаж, пусконаладка, опытная и рабочая эксплуатация. При этом учитываются и реализуются любые требования заказчика.
На объектах внедряются новые технологические решения, связанные с использованием биометрической идентификации и алкотестирования.

Интеграционные возможности

На многих объектах СКУД TSS2000 выступает как часть корпоративной информационно-управленческой среды. Разработано несколько интеграционных схем:

  • готовые системы обмена данными;
  • ПО для интеграции с конкретными системами;
  • посредством API;
  • эксклюзивная интеграция с системой любого назначения.

Появление на рынке: 1994 г.
Ценовой сегмент: средний



Единый мониторинг и управление контролем доступа в ФНКЦРиО ФМБА России

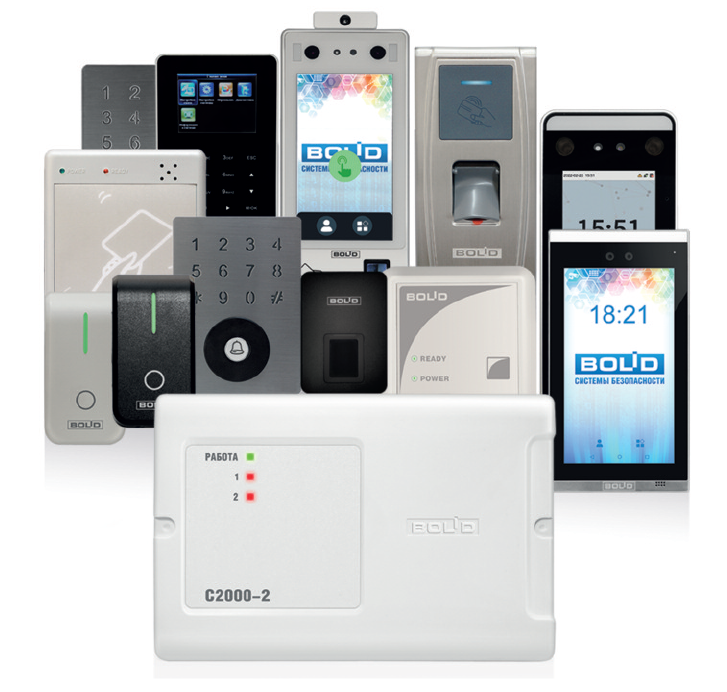

Болид (2)-1

Представляет ЗАО "НВП "Болид"
НВП Болид



Решаемые задачи

Единый мониторинг и управление контролем доступа в 16 распределенных корпусах с горячим резервированием серверов в ФНКЦРиО ФМБА России (Федеральный научно-клинический центр медицинской радиологии и онкологии).

Универсальное решение

  • 843 контроллера доступа "С2000-2".
  • 10 взаиморезервированных серверов.
  • 26 рабочих станций.

Программное обеспечение

АРМ "Орион Про" – клиент-серверное ПО:

  • до 63 серверов оборудования;
  • до 63 АРМ диспетчеров;
  • до 15 бюро пропусков;
  • до 16 000 точек доступа;
  • количество пользователей в БД системы не ограничено.

В рамках проекта реализована система контроля доступа в большом медицинском учреждении.

Контроллеры "С2000-2" и их основные характеристики

  • Архитектура – распределенная.
  • Интерфейс для связи с системой – RS-485.
  • 32 768 пользователей, 100 окон времени и уровней доступа.
  • 5 сценариев использования, 5 вариантов Antipassback, доступ по правилу 2–3 лиц, с подтверждением.
  • Интерфейсы для связи со считывателями: Touch Memory, Wiegand, ABA TRACK II.

Интеграционные возможности

Интеграция с системами видеонаблюдения на базе ПО "Интеллект".

Экономическая эффективность

Экономическая эффективность достигается за счет организации диспетчеризации и управления СКУД, ОС, СПА при помощи единого ПО АРМ "Орион Про" и общих каналов связи.
При этом используемые контроллеры доступа имеют лучшее соотношение "цена/функционал" на российском рынке.

Ценовой сегмент: средний

Проекты

Воронежский государственный университет, Ростовский государственный университет путей сообщения, Сибирский федеральный университет (Красноярск), Ульяновский государственный технический университет

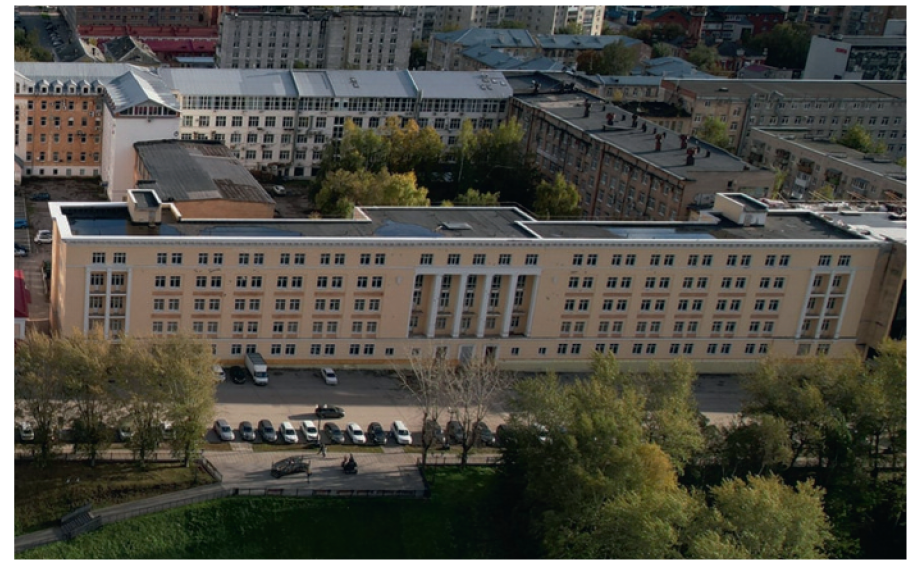

КРПК г. Березники, Пермский край, – распределенная система, состоящая из 5 удаленных стройплощадок и одного офисного здания

Биосмарт

Представляет компания "Прософт-Биометрикс"

Производитель: компания Biosmart
Biosmart_logo



Характеристики системы

Все объекты связаны в одну систему посредством локальной сети. База пользователей более 2,5 тыс. сотрудников, которые перемещаются с объекта на объект.

Решаемые задачи

  • Организация строгого учета рабочего времени сотрудников на строительстве крупного объекта.
  • Выявление и предупреждение махинаций и подлогов со стороны работников.
  • Выявление и исключение случаев мошенничества со стороны подрядных организаций.

Программное обеспечение

Централизованное управление сканерами осуществляется программной среды BiosmartStudio. Система аккумулирует информацию, поступающую со всех подключенных точек прохода. В результате работодатель получает достоверные сведения о рабочем времени каждого сотрудника.

Контроллеры и их основные характеристики

На строй площадках установлены считыватели PV-WM, работающие в паре с контроллерами UNIPASS и турникетами.

Считыватели

PV-WM биометрический считыватель рисунка вен ладони.
Выбрана идентификация по рисунку вен ладони, так как она не завязана на физическое состояние кожи рук (мозоли, порезы, пыль не влияют на процесс идентификации) в отличие от отпечатков пальцев.

Интеграционные возможности

Возможна интеграция с видеонаблюдением.

Экономическая эффективность

При прогнозируемом сроке окупаемости в8 месяцев внедрение системы УРВ BioSmart окупилось за 36 дней.
ФОТ был значительно сокращен, и внедрена премиальная составляющая для бригад с повышенной эффективностью.

Появление на рынке: 2015 г.
Ценовой сегмент: Middle-End

Проекты

ACONS GROUP, Опытный завод "Микрон", ТД "Балтийский Берег", порт Момбасы (Кения), Аэропорты регионов

↑ вверх ↑

СКУД. Как решать новые задачи заказчикам из промышленного сектора

Большинство экспертов придерживаются мнения, что рынок систем контроля и управления доступом (СКУД) в России достаточно развит и способен успешно преодолевать новые задачи. Мы пригласили экспертов из компаний "ААМ Системз", "АРМО-Системы", "Семь печатей", НВП "Болид", "АВИКС ДЦ", "дормакаба Евразия", Sigur и "ТерраЛинк" обсудить, что делать заказчику крупного распределенного объекта, если с рынка ушел поставщик оборудования или ПО, на какие технологии идентификации стоит обратить внимание, как относиться к биометрии и др.

фото (1)-Mar-22-2023-09-16-03-5138-AM

фото (3)-2

фото (4)-2

Эксперты ответили на следующие вопросы:

  • Что делать заказчику, если с рынка ушел поставщик оборудования и (или) ПО для СКУД? (Варианты: ушел поставщик контроллеров/ считывателей/программного обеспечения)
  • На какие технологии идентификации следует обратить внимание потребителю в текущей ситуации для крупных распределенных СКУД?
  • Как вы оцениваете текущую правовую ситуацию в области биометрической идентификации в крупных проектах? Готовы посоветовать биометрию потребителю?
  • Что наиболее критично для правильного функционирования распределенных СКУД – программное обеспечение или аппаратная часть (контроллеры)?
  • СКУД с какой архитектурой наиболее подходит для построения крупных, территориально распределенных систем? На чем это основано?

Полный текст статьи "СКУД. Как решать новые задачи заказчикам из промышленного сектора" читайте на нашем сайте >>
