B-431-8P1F: готовое решение для организации уличного узла видеонаблюдения с подключением по оптическому кабелю

Beward, 30/03/23

B-431-8P1F является готовым решением для организации уличного узла видеонаблюдения на восемь камер с поддержкой питания по PoE и подключением по оптическому кабелю на расстоянии до 20 км.

В установленном коммутаторе BEWARD STP-811HPv2 реализована удобная функция переключения режимов работы между Default и CCTV. В режиме Default коммутатор работает как классический PoE-коммутатор. В режиме CCTV увеличивается максимальное расстояние подачи питания до 250 м, порты PoE изолируются друг от друга, при этом скорость портов снижается до 10 Мбит/с. PoE-бюджет коммутатора составляет 120 Вт.

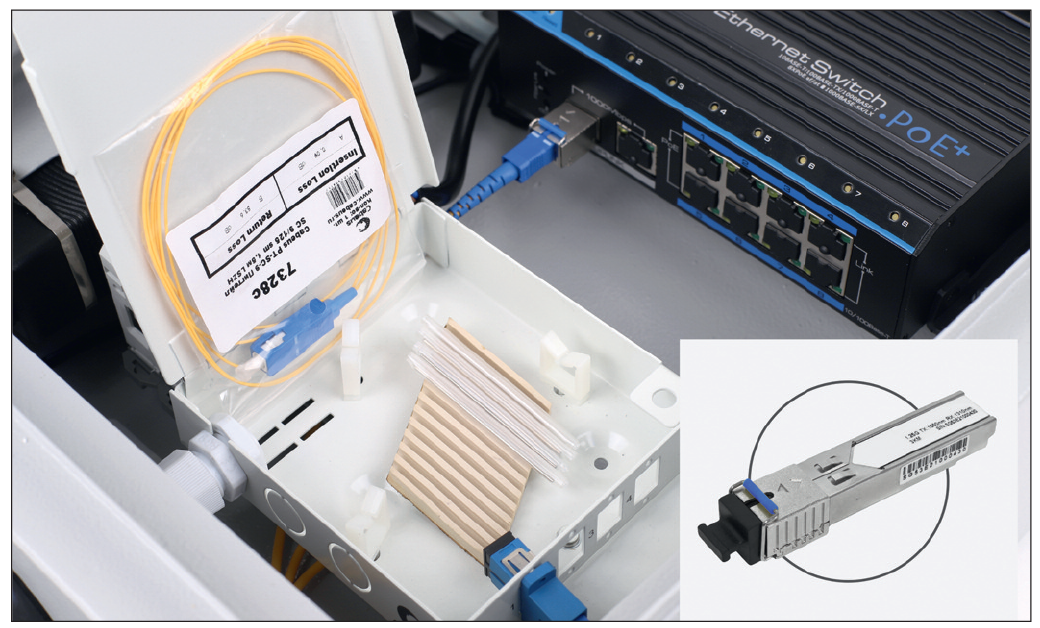

Рис. 1. Предустановленный SFP-модуль Рис. 1. Предустановленный SFP-модуль BEWARD ML-SG-20WDS-31SD для организации WDM оптического линка на скорости 100 Мбит/с

Встроенный оптический кросс

В данном решении уже есть все, что необходимо для подключения оптико-волоконной линии связи. Внутри корпуса шкафа установлены и подключены:

PoE-коммутатор BEWARD STP-811HPv2 на восемь камер;
SFP-модуль WDM 1310/1550 нм (Tx/Rx) со скоростью передачи данных 1,25 Гбит/с и дальностью передачи 20 км;
оптический патчкорд;
оптический кросс с проходным адаптером и кабельным вводом для магистрального кабеля.

Внутри кросса установлена малогабаритная сплайс-кассета для фиксации гильз КДЗС и кабельные хомуты для укладки запаса оптического волокна. В комплект поставки также входит оптический пигтейл. В качестве парного SFP-модуля на другой стороне оптической линии связи рекомендуется использовать BEWARD ML-SG-20WDS-55SD.

Коммутатор для видеонаблюдения

Коммутатор BEWARD STP-811HPv 2 оптимизирован для видеонаблюдения:

высококачественный изолированный трансформатор с защитой портов;
чипсет коммутатора – Marwell;
оптимизированная архитектура коммутатора с минимальными задержками;
увеличенный размер пакетного буфера и таблицы MAC-адресов.

Защита от внешних воздействий

Оборудование, предустановленное в корпусе электромонтажного шкафа, поддерживает диапазон рабочих температур -40…+50 °С, что позволяет использовать его в большинстве регионов России. Герметичное исполнение корпуса и наличие гермовводов, вертикально расположенных на нижней стенке корпуса, надежно защищают рабочий объем электромонтажного шкафа от влаги, пыли и других неблагоприятных воздействий внешней среды, а также обеспечивают быстрое и удобное подключение в штатном режиме на объекте.

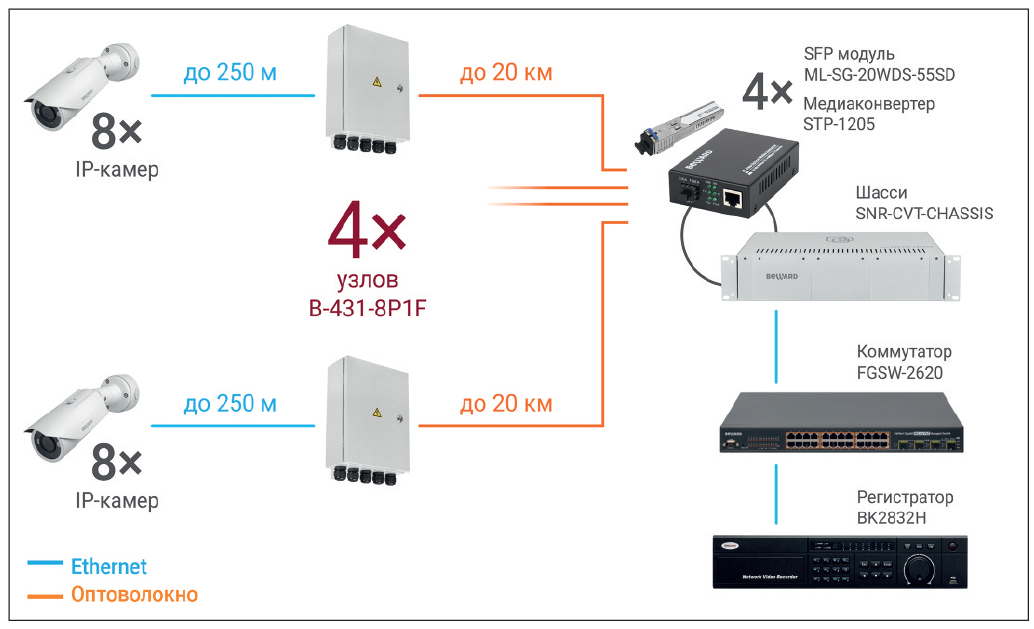

Рис. 2. Типовое решение на базе оборудования BEWARD на 32 IP-камеры

Устройство шкафа

Питание коммутатора осуществляется от сети переменного тока 220 В. Для этого шкаф оборудован автоматическим выключателем. Для подключения кабелей B-431-8P1F имеет пять гермовводов для гофротрубы диаметром 18–25 мм. Оборудование в шкафу закреплено на DIN-рейках, шкаф закрывается на ключ.
