B-431-8P2F: готовое решение для организации уличного узла видеонаблюдения

Подключение по оптическому кабелю на расстояние до 20 км

НПП "Бевард" (BEWARD), известный российский разработчик и производитель профессионального оборудования для систем видеонаблюдения, представляет решение, способное работать в разных климатических условиях, в разных регионах страны.

B-431-8P2F является готовым решением для организации уличного узла видеонаблюдения на восемь камер с поддержкой питания по PoE.
Оптический кросс на два входа позволяет подключать несколько шкафов шиной по оптическому кабелю на расстояние до 20 км. PoE-бюджет коммутатора составляет 137 Вт. Все порты коммутатора являются независимыми и работают на скорости 1 Гбит/с с поддержкой High PoE 30W.

Предустановленные SFP-модули 1550/1310 и 1310/1550 нм для организации WDM оптического линка на скорости 1 Гбит/с и дальностью передачи 20 км

Встроенный оптический кросс

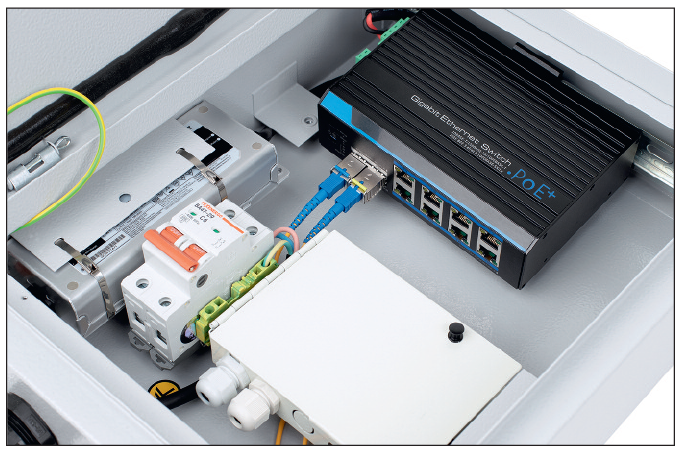

В данном решении уже есть все, что необходимо для подключения оптико-волоконной линии связи. Внутри корпуса шкафа установлены и подключены:

• PoE-коммутатор BEWARD STP-0802HP на восемь камер;
• источник питания 150 Вт 48 В;
• два SFP-модуля WDM со скоростью передачи данных 1,25 Гбит/с и дальностью передачи 20 км (1310/1550 нм и 1550/1310 нм);
• два оптических патчкорда;
• оптический кросс с проходными адаптерами и двумя кабельными вводами для магистрального кабеля.

Внутри кросса установлена малогабаритная сплайс-кассета для фиксации гильз КДЗС и кабельные хомуты для укладки запаса оптического волокна. В комплект поставки также входят оптические пигтейлы. В качестве парных SFP-модулей на другой стороне оптической линии связи рекомендуется использовать BEWARD ML-SG-20WDS-55SD и ML-SG-20WDS-31SD.

Дополнительные функции коммутатора

При пропадании питания на встроенном коммутаторе BEWARD STP-0802HP замыкается тревожное реле для получения оперативного уведомления о неисправности. Коммутатор STP-0802HP оснащен DIP-переключателем, позволяющим реализовывать дополнительный функционал. Функция Broadcast Storm Prevention позволяет ограничить скорость передачи определенных пакетов (не относящихся к видеотрафику) на уровне 1 Мбит/с, чтобы избежать DDoS-атаки. PoE Watchdog мониторит сетевую активность между портами. При пропадании сетевой активности на порту, к которому подключено PoE-устройство, коммутатор перезагрузит это зависшее устройство, сбросив питание на данном порту. Функция Fast Ring, если задействовано несколько коммутаторов данной модели, позволяет автоматически построить отказоустойчивую линию связи при использовании оптического волокна. Когда основная линия связи отказала, коммутатор переключится на резервную.

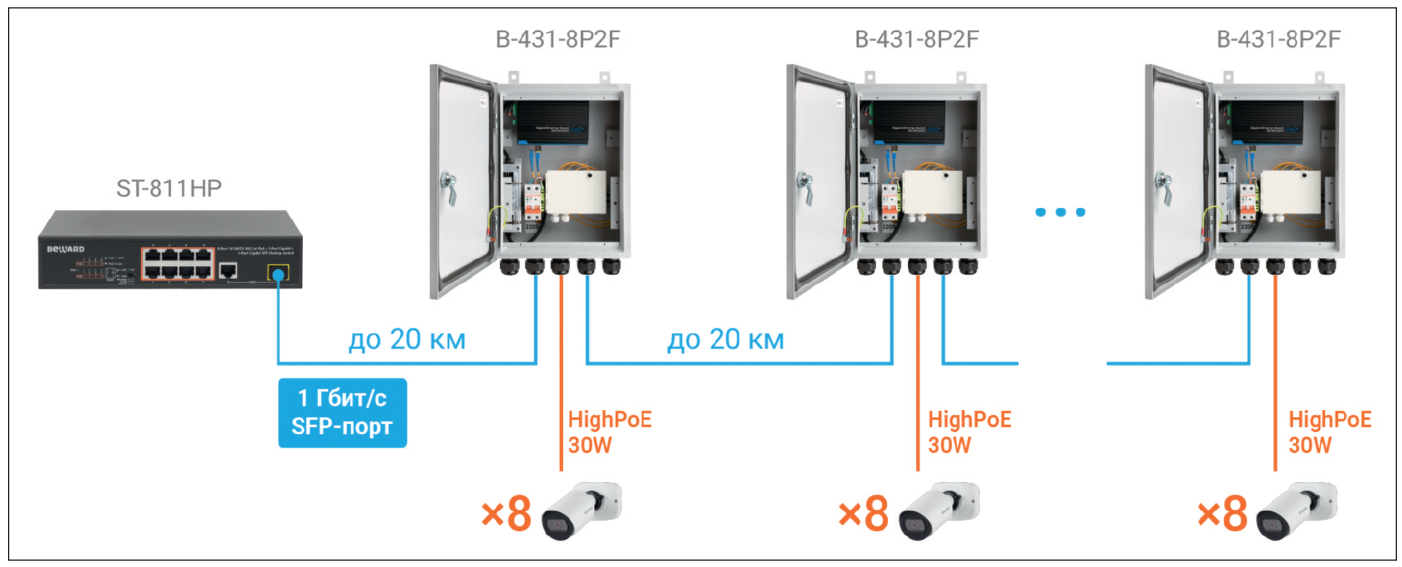

Подключение коммутаторов BEWARD шиной

Защита от внешних воздействий

Оборудование, предустановленное в корпусе электромонтажного шкафа, функционирует в диапазоне рабочих температур от -40 до +50 °С, что позволяет использовать его в большинстве регионов России. Герметичное исполнение корпуса и наличие гермовводов, вертикально расположенных на нижней стенке корпуса, надежно защищают рабочий объем электромонтажного шкафа от влаги, пыли и других неблагоприятных воздействий внешней среды, а также обеспечивают быстрое и удобное подключение в штатном режиме на объекте.

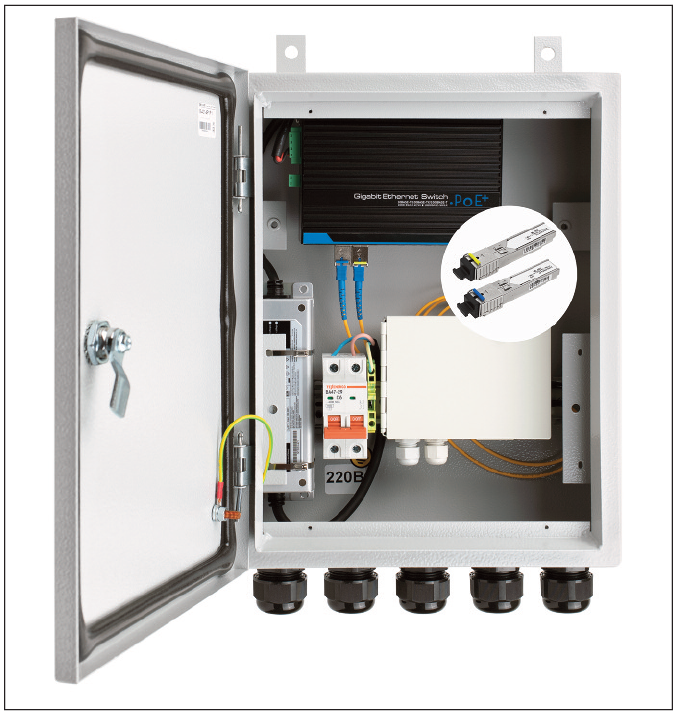

Устройство шкафа

Питание коммутатора ~220 В. Для этого шкаф оборудован автоматическим выключателем. Для подключения кабелей B-431-8P2F имеет пять гермовводов для гофротрубы диаметром 18–25 мм.

Комплектация

Решение позволяет произвести подключение камер и самого узла к оптоволоконной сети без приобретения дополнительных расходников.

• Электромонтажный шкаф (с установленным оборудованием внутри) и ключом.
• Коммутатор STP-0802HP, БП 150 Вт 48В.
• Клеммник для включения заземления.
• Сальник для кабеля в гофротрубе (5 шт.).
• Замок-защелка для крепления на DIN-рейку.
• Автоматический выключатель.
• SFP модуль WDM 1310/1550нм (Tx/Rx) 1,25Гбит/с 20 км (1 шт).
• SFP модуль WDM 1550/1310нм (Tx/Rx) 1,25Гбит/с 20 км (1 шт).
• Оптический патчкорд и пигтейл (по 2 шт).
• Оптический кросс с кабельным вводом, сплайс-кассетой и гильзами КДЗС.
• Проходной адаптер (2 шт).
