B-431-8P1F: готовое решение для организации уличного узла видеонаблюдения с подключением по оптическому кабелю

Beward, 20/03/24

B-431-8P1F является готовым решением для организации уличного узла видеонаблюдения на восемь камер с поддержкой питания по PoE и подключением по оптическому кабелю на расстоянии до 20 км.

В установленном коммутаторе BEWARD STP-811HPv2 реализована удобная функция переключения режимов работы между Default и CCTV. В режиме Default коммутатор работает как классический PoE-коммутатор. В режиме CCTV увеличивается максимальное расстояние подачи питания до 250 м, порты PoE изолируются друг от друга, при этом скорость портов снижается до 10 Мбит/с. PoE-бюджет коммутатора составляет 120 Вт.

Встроенный оптический кросс

В данном решении уже есть все, что необходимо для подключения оптико-волоконной линии связи. Внутри корпуса шкафа установлены и подключены:

  • PoE-коммутатор BEWARD STP-811HPv2 на восемь камер;
  • SFP-модуль WDM 1310/1550 нм (Tx/Rx) со скоростью передачи данных 1,25 Гбит/с и дальностью передачи 20 км;
  • оптический патчкорд;
  • оптический кросс с проходным адаптером и кабельным вводом для магистрального кабеля.

Внутри кросса установлена малогабаритная сплайс-кассета для фиксации гильз КДЗС и кабельные хомуты для укладки запаса оптического волокна. В комплект поставки также входит оптический пигтейл. В качестве парного SFP-модуля на другой стороне оптической линии связи рекомендуется использовать BEWARD ML-SG-20WDS-55SD.

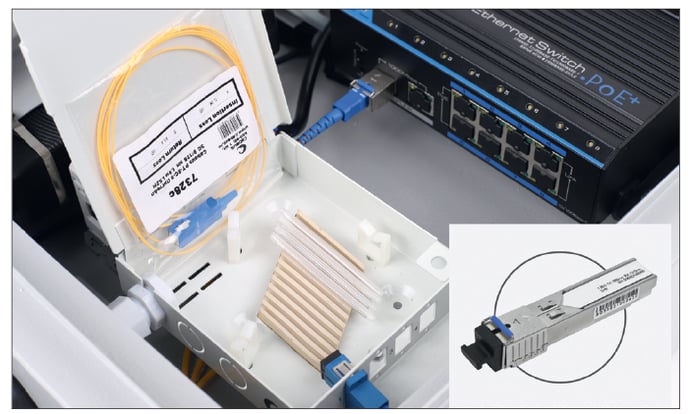

00 (1)-1Рис. 1. Предустановленный SFP-модуль BEWARD ML-SG-20WDS-31SD для организации WDM оптического линка на скорости 100 Мбит/с

Коммутатор для видеонаблюдения

Коммутатор BEWARD STP-811HPv 2 оптимизирован для видеонаблюдения:

  • высококачественный изолированный трансформатор с защитой портов;
  • чипсет коммутатора – Marwell;
  • оптимизированная архитектура коммутатора с минимальными задержками;
  • увеличенный размер пакетного буфера и таблицы MAC-адресов.

Защита от внешних воздействий

Оборудование, предустановленное в корпусе электромонтажного шкафа, поддерживает диапазон рабочих температур -40…+50 °С, что позволяет использовать его в большинстве регионов России. Герметичное исполнение корпуса и наличие гермовводов, вертикально расположенных на нижней стенке корпуса, надежно защищают рабочий объем электромонтажного шкафа от влаги, пыли и других неблагоприятных воздействий внешней среды, а также обеспечивают быстрое и удобное подключение в штатном режиме на объекте.

Устройство шкафа

Питание коммутатора осуществляется от сети переменного тока 220 В. Для этого шкаф оборудован автоматическим выключателем. Для подключения кабелей B-431-8P1F имеет пять гермовводов для гофротрубы диаметром 18–25 мм. Оборудование в шкафу закреплено на DIN-рейках, шкаф закрывается на ключ.

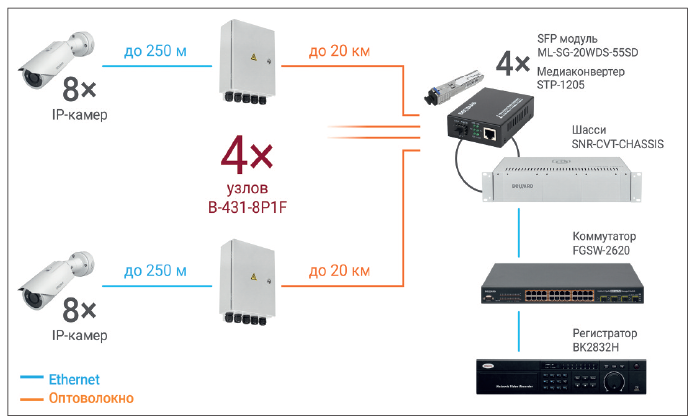

00 (3)-1Рис. 2. Типовое решение на базе оборудования BEWARD на 32 IP-камеры

Комплектация

Решение позволяет произвести подключение камер и самого узла к оптоволоконной сети без приобретения дополнительных расходников:

  • Электромонтажный шкаф (с установленным оборудованием внутри).
  • Коммутатор с адаптером питания STP811HPv2.
  • Клеммник для включения заземления.
  • Сальник для кабеля в гофротрубе Ø18–25 мм (5 шт.).
  • Замок-защелка для крепления на DIN-рейку.
  • Автоматический модульный двухполюсный выключатель (6 А).
  • SFP-модуль WDM 1310/1550 нм (Tx/Rx), 1,25 Гбит/с, 20 км.
  • Оптический патчкорд.
  • Оптический кросс с кабельным вводом, сплайс-кассетой и гильзами КДЗС.
  • Проходной адаптер.
  • Оптический пигтейл.

Beward_long





Опубликовано в журнале "Системы безопасности" № 6/2023
