Цифровая трансформация процессов тепловидения в диагностике электрооборудования промышленных и электросетевых компаний

В этой статье расскажем о причинах, тормозящих цифровизацию тепловизионной диагностики в электросетевом хозяйстве, а также о том, как именно автоматизация данного процесса с применением нейросетей может повлиять на производство.

В любом энергохозяйстве поддержание энергооборудования на должном эффективном уровне работы является основным направлением деятельности энергослужбы.

Различные методы диагностики являются инструментом для достижения этой цели. Особое место среди них занимают методы неразрушающего контроля, которые позволяют не выводить оборудование из работы: тепловизионное диагностирование, вибрационный контроль, хроматографический анализ трансформаторного масла и др. В непрерывном цикле производства такие виды контроля незаменимы, но требуют трудозатрат как на проведение, так и на обработку результатов диагностики.

Тепловизионная диагностика

Тепловизионная диагностика сегодня – это один из универсальных механизмов в электросетевом хозяйстве, который тем не менее практически не автоматизирован. Основные причины слабого проникновения цифровизации в это направление диагностики:

• большая номенклатура энергооборудования, не систематизированного по типам, объектам, срокам проведения диагностики и т.д.;
• возможность контроля по избыточной, а не абсолютной температуре в соответствии с РД 153-34.0-20.363-99;
• отсутствие корпоративных стандартов по направлению;
• использование различных программных комплексов и оборудования;
• отсутствие интеграции с системами управления производством предприятий для применения результатов диагностики и получения нагрузочных данных;
• минимальное количество стационарных камер.

Помимо вышесказанного, в настоящий момент многие производители диагностирующего оборудования приняли решение прекратить распространение и поддержку своей продукции на территории Российской Федерации, что дополнительно сказалось на качестве и скорости, а иногда и возможности обследования в целом. Технологически данные проблемы могут быть решены за счет использования программного продукта, способного работать в режиме "единое окно" для получения и обработки данных непосредственно с приборов, используемых при диагностических обследованиях, для хранения и обработки результатов с последующей передачей всем заинтересованным службам (функционально процесс представлен на рис. 1).

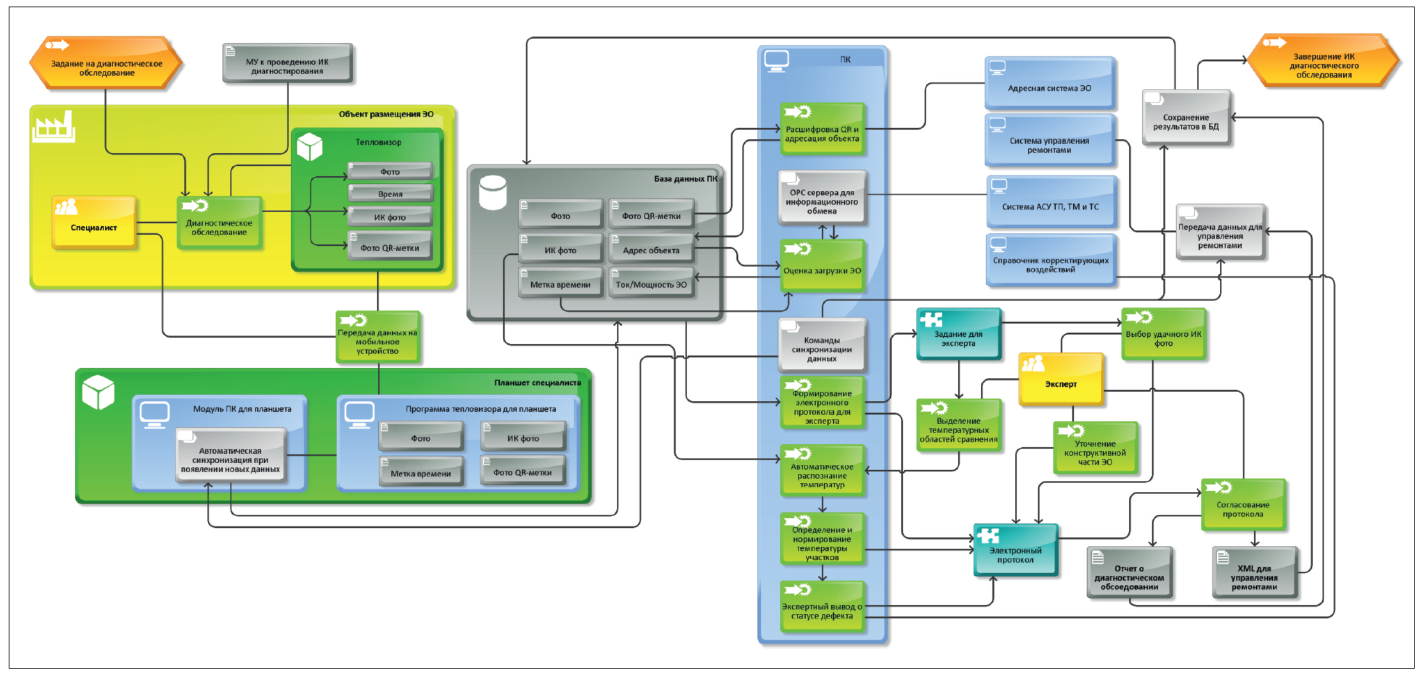

Рис. 1. Цифровизация процесса тепловизионной диагностики

В основе лежит идея полностью независимого от производителей оборудования сервиса, который позволит обеспечить:

• совместимость с отечественными и импортными системами (АСУ ТП, ТМ и ТС, управления производством, ремонтами и т.д.) для использования данных нагрузки в анализе состояния электрооборудования;
• использования простой адресной технологии для автоматической классификации типов оборудования;
• поддержку российских отраслевых и корпоративных стандартов;
• использование открытых протоколов обмена данными;
• доступность (с учетом разграничения прав) использования на всех уровнях предприятия, от специалиста на объекте обследования до главного энергетика;
• гибкость предоставления данных пользователям с помощью различных настраиваемых видов интерфейсов (веб-интерфейс и мобильные приложения);
• применимость результатов диагностики в действующих бизнес-процессах;
• генерацию всех необходимых видов пользовательских отчетов в html-, xls-, doc-, pdf-форматах;
• масштабируемость программного обеспечения, возможность вести учет энергооборудования в объемах от единичных небольших предприятий до комплексов заводов и производств;
• поддержку многочисленных приборов диагностирования как отечественного, так и иностранного производства.

Предполагается экспертная обработка данных диагностики, которая со временем может быть заменена технологиями искусственного интеллекта.

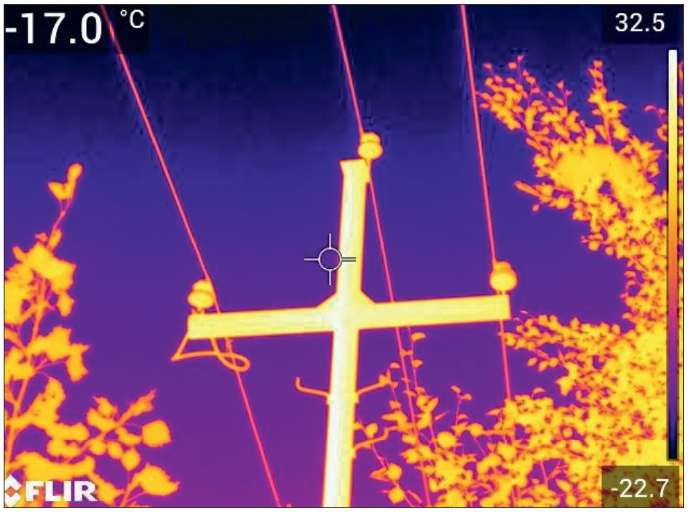

Рис. 2. Данные с прибора

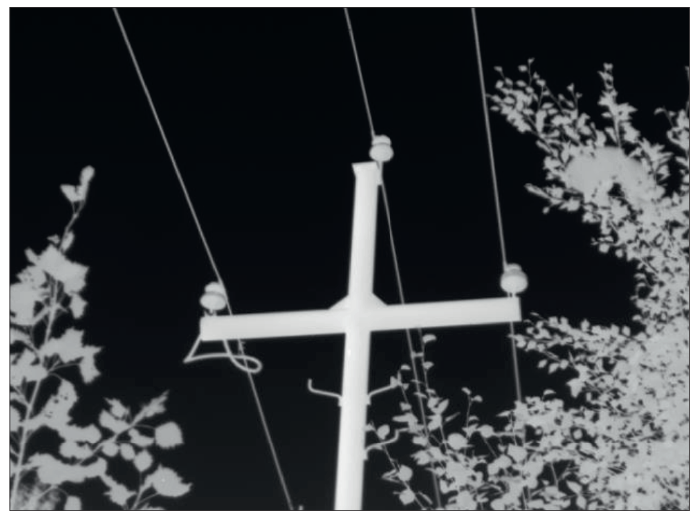

Рис. 3. Чистовые данные для обработки

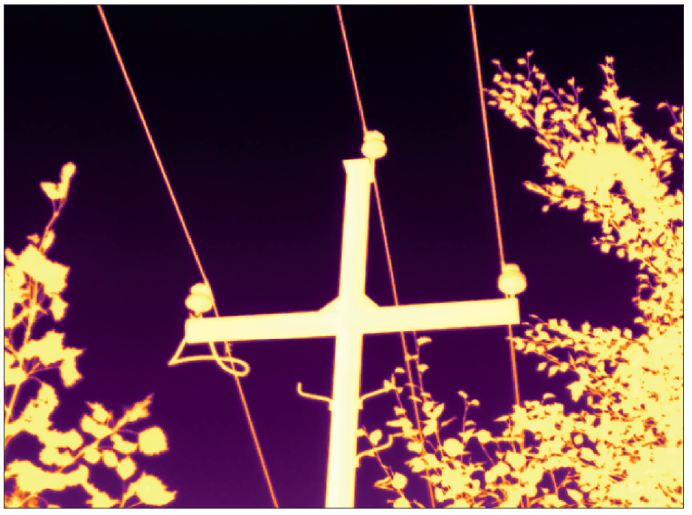

Рис. 4. Визуализированные данные

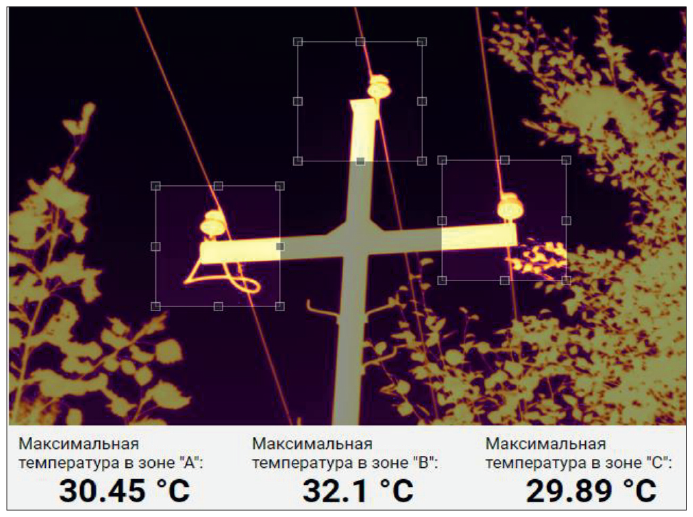

Рис. 5. Обработанные для протокола данные

Автоматизация обработки данных

Стандартизированный подход к обработке и хранению данных позволит в достаточно короткий срок создать базу для обучения модели классификации любым доступным алгоритмом (бустинг, нейросетевая и т.д.).

Сейчас данные с тепловизоров обрабатываются в собственном программном обеспечении, что не всегда удобно с точки зрения анализа и подготовки отчетов. Интеграция приборов может быть проведена посредством подключения тепловизора к сети программного обеспечения (ПО). Специалисту достаточно произвести инфракрасную съемку необходимого оборудования и передать данные с прибора удобным способом (непосредственное подключение прибора к рабочему компьютеру или с использованием беспроводной локальной сети предприятия) в программный комплекс. Далее программное обеспечение, используя последнюю редакцию методологических алгоритмов и данных из смежных систем, определяет наличие или отсутствие дефектов и выдает рекомендации по дальнейшим мероприятиям. Эксперту достаточно выделить области диагностирования на кадре для запуска анализа абсолютной и избыточной температуры.

Все полученные результаты должны фиксироваться в единой базе данных, в которой алгоритмы ПО отслеживают статусы энергооборудования и в случае необходимости извещают ответственный персонал о необходимых мероприятиях. Такое программное обеспечение может стать основой для создания единой системы аналитики функционирования энергетического оборудования в различных отраслях промышленности и существенно оптимизировать работу по диагностике, ускорить и увеличить точность обработки результатов измерений, а при интеграции с системами управления производством еще и выполнять оценку функционирования энергооборудования на основе реальных показателей производственных циклов.

С учетом применения ИИ после должной адаптации и обучения на реальных примерах система вполне способна производить оценку и анализ данных, оставив за человеком-экспертом только поставку данных, контролирующую и согласующую функцию, а с применением различных дронов и увеличением числа стационарных камер и вовсе полностью автоматизировать процесс тепловизионной диагностики, в том числе для протяженных воздушных линий электропередач в труднодоступных местах. Развитие и внедрение подобных технологий и программных комплексов приведет к существенному снижению нагрузки на персонал энергетической службы и позволит перенаправить сотрудников на другие приоритетные задачи, что в конечном счете приведет к снижению затрат на поддержание функционирования энергооборудования и увеличению эффективности производства в целом.

Иллюстрации предоставлены автором

Опубликовано в журнале "Системы безопасности" № 3/2024
