Диспетчерская консоль в системах оповещения ИСО "Орион"

В системах оповещения о пожаре и управления эвакуацией 5-го типа требуется координированное управление из одного пожарного поста-диспетчерской всеми системами здания, связанными с обеспечением безопасности людей при пожаре. Эффективными инструментами обеспечения дистанционного управления могут служить автоматический запуск голосовых сообщений или оперативное голосовое управление через диспетчерский микрофон.

Требования к приборам управления СОУЭ

Управление системами оповещения о пожаре и управления эвакуацией (СОУЭ) возлагается функционально на приборы управления пожарные (ППУ), которые относятся к средствам обеспечения пожарной безопасности и в силу требований Технического регламента Евразийского экономического союза "О требованиях к средствам обеспечения пожарной безопасности и пожаротушения" (ТР ЕАЭС 043/2017) подлежат сертификации. Сертификационные испытания ППУ для СОУЭ проводятся на основании положений ГОСТ Р 53325–2012, при этом в соответствии с п. 7.4.3 ППУ должны:

г) обеспечивать приоритетность одного из микрофонов при возможности подключения нескольких микрофонов.

Из вышеперечисленных требований видно, что функциональная полнота и, как следствие, наиболее эффективное управление оповещением и эвакуацией достигается, если ППУ СОУЭ не только способны транслировать записанные ранее сообщения, но и позволяют диспетчеру использовать микрофон. Однако следует учитывать, что на использование микрофона для многозонного оповещения накладываются требования свода правил СП 484.1311500.2020 в части п. 5.4: "СПА должна быть спроектирована таким образом, чтобы в результате единичной неисправности линий связи был возможен отказ только одной из следующих функций:

• автоматическое формирование сигнала управления не более чем для одной зоны защиты (пожаротушения, оповещения и т.п.);
• ручное формирование сигнала управления не более чем для одной зоны защиты (пожаротушения, оповещения и т.п.)".

Таким образом, линия связи микрофона с ППУ СОУЭ для обеспечения оповещения более чем в одной зоне должна быть резервируемой для защиты от единичной неисправности.

СОУЭ в ИСО "Орион"

В интегрированной системе охраны ИСО "Орион" производства НВП "Болид" СОУЭ 4 – 5 типов рекомендуется проектировать по блочно-модульному принципу построения приборов управления. Ключевыми компонентами в этом случае будут блок речевого оповещения "Рупор-300" с оповещателями и пульт контроля и управления "С2000М исп.02" либо прибор приемно-контрольный и управления пожарный "Сириус". Линии связи между компонентами блочно-модульного ППУ СОУЭ используют резервируемый интерфейс RS-485 (два порта), что позволяет устанавливать "Рупор-300" непосредственно в зонах оповещения. В результате значительно сокращаются затраты на кабельные линии по сравнению с "классическими" стоечными системами оповещения, в которых ППУ СОУЭ размещены на пожарном посту.

В блоках "Рупор-300" реализован инновационный подход к построению линий оповещения, в результате они могут иметь произвольную топологию – "шина", "дерево" или "звезда", что дает проектировщику дополнительные возможности для оснащения СОУЭ сложных нелинейных зданий и помещений.

Кроме двух резервируемых портов RS-485, в "Рупор-300" имеются два порта Ethernet, используемые для передачи аналогового сигнала с линейного входа на другие блоки. Так можно организовать, например, трансляцию сигнала ГОЧС на несколько блоков, подключив источник сигнала только к одному "Рупор-300".
Кроме этого, порт Ethernet используется для подключения компьютера с программной утилитой ПО "Аудио сервер" для настройки блока "Рупор-300".

Таким образом, выбор линий связи для удаленной передачи речевых сообщений от микрофона был между шиной RS-485 и кабелями локальной сети, и последним было отдано предпочтение. Так появился на свет диспетчерский блок под наименованием "Микрофонная консоль-20" (рис. 1).

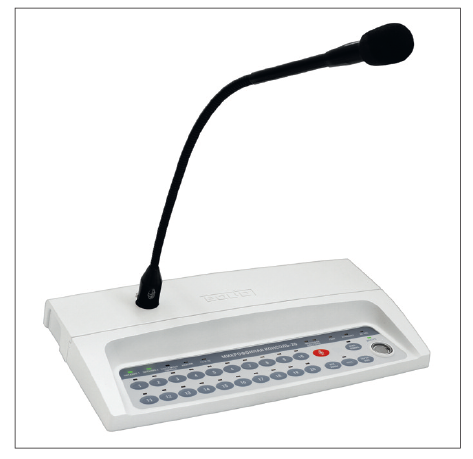

Рис. 1. "Микрофонная консоль-20"

Новизна и функциональность решения

"Микрофонная консоль-20" (далее – консоль) – это первое российское устройство такого класса, предназначенное для управления 20 зонами СОУЭ и оснащенное резервированными портами Ethernet для реализации требований СП 484.1311500.2020 в части надежности линий связи.

В системах оповещения о пожаре консоль применима для работы в составе СОУЭ 3–5 типа, она также позволяет транслировать информацию по линии ГОЧС. В качестве источника сигнала ГОЧС может использоваться блок управления универсальный П-166Ц БУУ-02. Консоль обеспечивает квитирование прохождения сигнала ГОЧС подтверждающим сигналом.

В рамках одной системы оповещения одновременно могут использоваться несколько консолей с различными приоритетами для организации пожарных постов, рабочих мест секретарей, стоек информации (рис. 2).

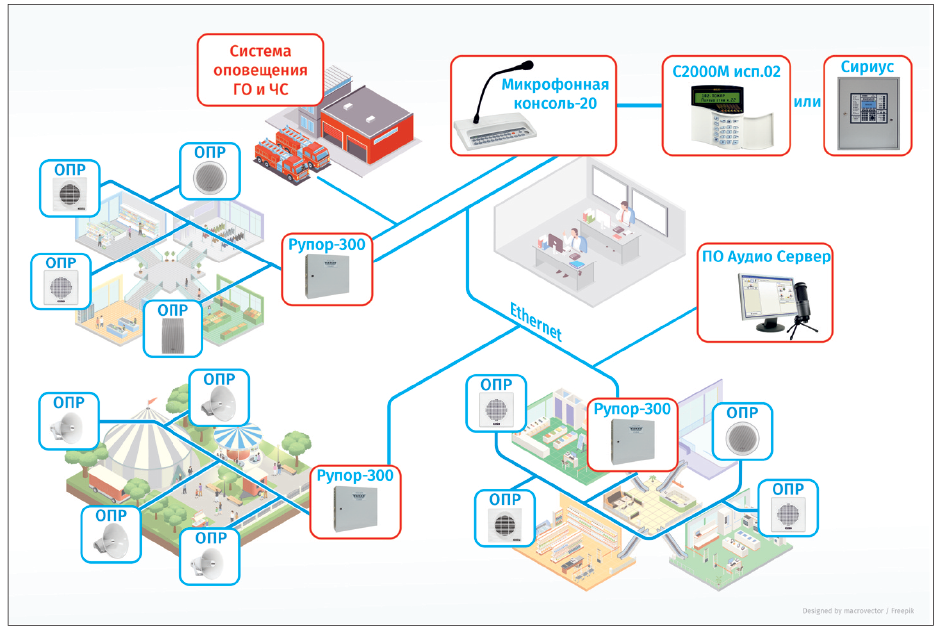

Рис. 2. СОУЭ 3–5 типа и "Микрофонная консоль-20"

Передача информации от консоли к "Рупор-300" осуществляется по сети Ethernet. Один блок "Рупор-300" может быть включен в несколько зон. В одну зону может быть добавлено до 100 блоков "Рупор-300", а во всех зонах одной консоли может быть до 500 блоков.

Зоны оповещения, управляемые консолью, могут быть двух типов: для организации речевого вещания с микрофона или для запуска звукового сообщения, записанного в память блока "Рупор-300". Управление с консоли может осуществляться как выборочно для каждой зоны с помощью одной из 20 кнопок на лицевой панели, так и с активацией всех зон одной кнопкой в режиме работы с микрофоном.

В зависимости от области применения каждая консоль может быть отнесена к одному из двух типов: "консоль оповещения" – для административного оповещения, "пожарная консоль" – для применения в противопожарных СОУЭ. В консолях для СОУЭ обязательно использование резервированного источника питания, подключений по резервированным интерфейсам Ethernet и RS-485 и функции ограничения доступа к управлению при помощи электронных ключей Touch Memory DS1990A, считыватель которых установлен на лицевой панели. Перед вещанием с микрофона может активироваться сигнал привлечения внимания типа "гонг".

При использовании нескольких консолей в одной подсети режим работы "Пожарная консоль" имеет преимущество при трансляции оповещения по сравнению с режимом "Консоль оповещения". Преимущество при трансляции оповещения от разных консолей, работающих в одном режиме, определяется приоритетом. Настройка всех параметров консоли производится через локальную сеть программной утилитой ПО "Аудио сервер".

Организация локальной сети Ethernet

Отдельного внимания заслуживает вопрос организации локальной сети Ethernet для связи блока "Микрофонная консоль-20" и блоков речевого оповещения "Рупор-300". Очевидно, что все компоненты должны быть сертифицированы для применения в качестве средств обеспечения пожарной безопасности.

Для выполнения требований п.5.4 СП 484.1311500.2020 консоль должна подключаться к сертифицированному сетевому коммутатору большой емкости по резервированной линии связи Ethernet (рис. 3). Используются два порта на коммутаторе и консоли и две линии связи. При таком подключении и неисправности любой из двух линий консоль продолжит работать с коммутатором по исправной линии.

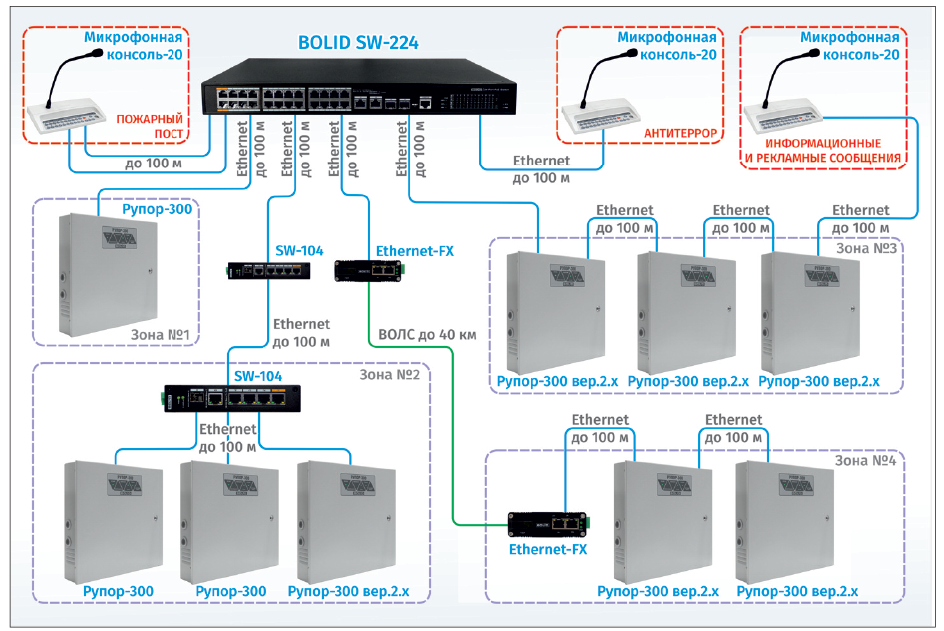

Рис. 3. Локальная сеть для блоков "Рупор-300" и "Микрофонная консоль-20"

Блоки "Рупор-300" подключаются к тому же коммутатору уже одной линией. Та к о й вариант подключения допустим, так как при нарушении линии теряется ручное управление не более чем одной зоной оповещения. Если консоль и блоки речевого оповещения находятся вне посредственной близости друг от друга на расстоянии до 100 м от коммутатора, то для построения сети можно ограничиться этим коммутатором.

Если же система распределенная, то в нее добавляются новые коммутаторы или медиаконвертеры для передачи сигналов по ВОЛС.

Современные версии "Рупор-300" имеют два порта Ethernet, которые можно использовать для подключения нескольких блоков, относящихся к одной зоне оповещения, "цепочкой" по схеме "шина". Плюс этой схемы заключается в отсутствии необходимости использования дополнительного сетевого оборудования. С одной группой блоков "Рупор-300" могут одновременно работать несколько консолей, решающих разные задачи – СОУЭ или информационное оповещение.

Консоль может быть запитана по технологии PoE. В качестве активного оборудования рекомендуется использовать сетевые коммутаторы, поддерживающие эту технологию, сертифицированные на соответствие ТР ЕАЭС 043/2017:SW-104, SW-204, SW-108, SW-216, SW-224, SW-324. Ряд этих коммутаторов имеют SFP-порты, которые можно применять для организации одно- и многомодовых ВОЛС без дополнительного сетевого оборудования. Если с консолью используются только один или два блока "Рупор300", находящихся в непосредственной близости, допускается их прямое подключение без использования дополнительных сетевых коммутаторов.

Кабели для рассматриваемой локальной сети должны отвечать требованиям ГОСТ 31565– 2012 в части таблицы 2. Это не является проблемой, так как промышленностью освоены кабели типа "витая пара" с разными видами исполнения: нг(А)-LS, нг(A)-HF, нг(А)-FRLSLTx, нг(А)-FRH F, нг(А)-HFLTx и др.

Дополнительные возможности

Если на объекте требуется организовать автономную систему оповещения о террористической угрозе, "Микрофонная консоль-20" может стать эффективным системным инструментом для оперативного оповещения дежурным как всех зон одновременно, так и выборочно. При этом в СОУЭ "Антитеррор" нет необходимости использовать дорогостоящие огнестойкие кабели. Кроме этого, сама консоль может быть управляющим устройством для выбора зон. Таким образом, исключается необходимость в центральном оборудовании управления, а вся система сводится к совокупности требуемого количество консолей и блоков "Рупор-300". Более подробный материал об этом был опубликован год назад в июльском номере журнала "Системы безопасности" в статье "СОУЭ "Антитеррор" от компании "Болид" – на выбор!".

Опубликовано в журнале "Системы безопасности" № 3/2024
