Купольные камеры видеонаблюдения

Обзор предоставлен независимой тестовой лабораторией CCTVLAB

Сетевые купольные PTZ IP-видеокамеры предназначены для контроля больших пространств и территорий в помещении и на улице, при этом такие камеры позволяют как вести общий видеомониторинг сцены в различных направлениях, так и получать детализированное изображение сильно удаленных объектов.

Поскольку это устройство для видеонаблюдения с расширенными функциями, то они зашифрованы уже в самом наименовании:

• P – панорамный просмотр (от англ. Pan) – поворот вокруг оси, влево и вправо;
• T – наклон изображения (от англ. Tilt) – просмотр в вертикальной плоскости, вверх и вниз;
• Z – приближение изображения (от англ. Zoom) – увеличение объектов на видео.

Зона охвата PTZ-камер значительно больше, чем у обычных, поэтому при правильной установке она может заменить несколько статичных устройств. На расстоянии в десятки и даже сотни метров мощная оптика PTZ-моделей, например с увеличением 30 или 36 крат, позволяет различать даже мелкие детали, такие как лица или автомобильные номера. При работе на большом зуме для купольных IP-видеокамер особо актуальными становятся стабилизация изображения и возможность точного наведения.

Там, где возможностей обычных видеокамер бывает недостаточно, может помочь PTZ-камера. С ее помощью можно, например, удаленно наблюдать за подозрительным человеком в торговом зале, проверять очереди на кассе, контролировать работу сотрудников и оперативно реагировать в случае необходимости.

Такие видеокамеры позволяют мониторить работу складов, производств и строительных площадок, следить за ходом работ и проверять соблюдение техники безопасности. На стройплощадке, где нужно контролировать, что происходит на каждом объекте, удобство поворотных камер очевидно. На складах или производственных объектах устройства с PTZ-модулями можно использовать для мониторинга движения погрузочного транспорта, что позволяет проанализировать возможные задержки груза либо очереди на выдаче.

Одной IP-камерой можно контролировать последовательно несколько отдельных разнонаправленных зон. Для этого используются туры патрулирования – работа камеры по предустановкам. Поэтому требуется повышенная точность позиционирования, так как при большом количестве повторений даже с невысокой ошибкой позиционирования IP-камеры будет накапливаться смещение ее обзора от первоначального положения, особенно при работе на большом зуме. Поэтому отклонения направления обзора купольной IP-видеокамеры со временем станут критичными и польза от нее будет минимальной. Функция автокалибровки, реализованная в некоторых камерах, позволяет избежать подобных случаев: при работе в режиме патрулирования постоянно проверяется точность позиционирования камеры и при необходимости осуществляется корректировка.

В данном обзоре представлены следующие купольные IP-видеокамеры:

• SV3218-R30 (Beward)
• F-IP-2441CSZ32 (iFLOW)
• STC-IPM5921A/2 rev.3 Estima (Smartec)

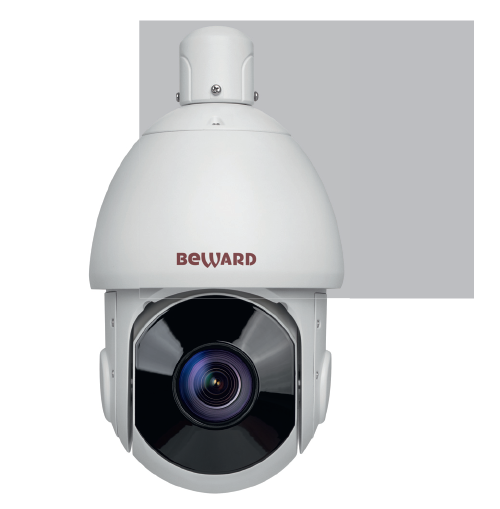

IP-камера SV3218-R30 (Beward)

IP-видеокамера SV3218-R30 5 Мпк оснащена сверхчувствительным сенсором Sony Starvis, который обеспечивает видео реального времени с минимальным уровнем шумов в сумеречное и ночное время. Это значительно повышает уровень детализации объектов и позволяет применять такие IP-камеры там, где другие, более ранние, модели не справлялись из-за низкой чувствительности или недостаточной детализации изображения. IP-камера SV3218-R30 поддерживает разные варианты подключения питания, в том числе и по технологии High PoE, что упрощает процесс ее монтажа.

Возможность работы по протоколу SIP расширяет функционал реакции камеры на тревожные события. В случае срабатывания тревоги, камера тут же делает SIP-звонок на мобильный телефон, IP-видеофон или компьютер, оповещая о событии и транслируя звук с объекта (при наличии микрофона в камере). Эта функция позволяет гораздо быстрее среагировать на событие, чем при получении электронного письма о тревоге.

При активированной двусторонней связи есть возможность передать аудиосообщение через подключенный к камере громкоговоритель.

В IP-видеокамеры серии SV включена поддержка расширенного, точного и интеллектуального видеоанализа. Он расширяет их возможности девятью режимами детекции, включающими всесторонние функции видеонаблюдения и быструю реакцию камеры на разные наблюдаемые сцены.

В видеокамере SV3218-R30 реализована функция автоматического слежения за объектом. Определив движущийся объект, она начинает поворачиваться вслед за ним, что позволяет увидеть все его перемещения в зоне наблюдения.

Умное детектирование лиц переводит индустрию видеонаблюдения на совершенно новый уровень. Камера SV3218-R30 может детектировать лица в заданной области наблюдения и делать их снимки. Эта функция позволяет значительно повысить эффективность работы системы видеонаблюдения. С помощью сделанных снимков можно быстро определить местонахождение интересующих лиц, что полезно в сферах, связанных с большим количеством людей, – общественной безопасности, контроле при пропуске, управлении предприятием.

Поскольку камера оснащена 30-кратным трансфокатором, с ее помощью можно получать детализированное изображение объектов, находящихся на чрезвычайном удалении. Наличие мощного трансфокатора позволяет проектировать системы видеонаблюдения, в которых одна камера SV3218-R30 заменяет несколько обычных фиксированных камер на объекте.

Видеокамера SV3218-R30 оснащена варифокальной подсветкой на базе ИК-светодиодов третьего поколения, которые отличаются увеличенным ресурсом работы и высокой стабильностью параметров в сравнении с обычными. Угол излучения подсветки автоматически изменяется в зависимости от зума, за счет чего всегда достигается отличный результат. При этом максимальная дальность подсветки достигает 200 м.

Ключевой особенностью купольной IP-камеры SV3218-R30 является возможность передачи электропитания, данных и управления PTZ-функциями по одному кабелю благодаря поддержке технологии High PoE c мощностью 30 Вт. Это позволяет сэкономить время при монтаже кабельной трассы и сократить общее число кабельных линий. High PoE с мощностью 30 Вт обеспечивает надежную работу поворотного механизма и моторизованного объектива камеры даже на очень сильном морозе. При таком питании эффективный нагрев купола также позволяет избежать образования наледи и налипания снега на нем и, как следствие, гарантирует камере постоянный полноценный обзор. Для питания камеры достаточно использовать инжектор High PoE.

Уличная IP-видеокамера BEWARD SV3218-R30 работает в широком диапазоне температур (от –40 до +60 °C). Камера оснащена встроенной системой микроклимата. Защиту камеры от воды и пыли обеспечивает исполнение в соответствии с классом защиты IP66. Блок питания можно спрятать в кронштейн для защиты от негативного внешнего воздействия.

IP-камера крепится непосредственно к монтажной коробке, что значительно облегчает процесс монтажа.

Двукратный расширенный динамический диапазон (Double Scan, 2xWDR) позволяет вести видеонаблюдение сцен с очень сильными перепадами освещенности. Данная технология основана на принципе получения двух кадров с разной выдержкой электронного затвора с последующим суммированием этих кадров.

Поворотный механизм видеокамеры без ограничителей позволяет осуществлять панорамирование на 360 град. Функция автопереворота при проходе через нижнюю точку обеспечивает постоянную правильную ориентацию изображения. Видеокамера SV3218-R30 может запоминать множество предварительно установленных позиций для контроля ключевых точек наблюдаемой территории.

Наличие слота для карт памяти microSDXC объемом до 256 Гбайт позволяет сохранить большие объемы информации и продолжить запись даже при потере соединения с сетью Ethernet.

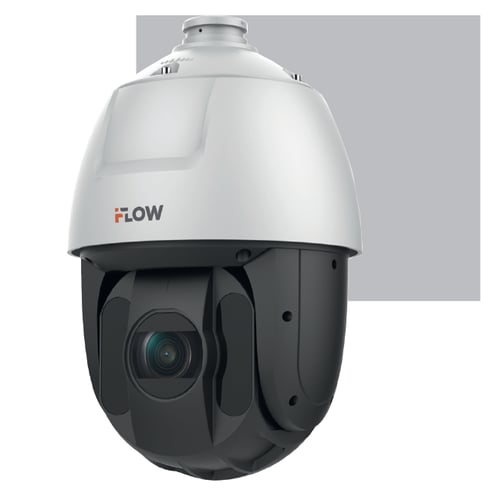

IP-камера F-IP-2441CSZ32 (iFLOW)

Уличная поворотная IP-видеокамера F-IP-2441CSZ32 4 Мпк с ИК-подсветкой и CMOS-матрицей Progressive Scan размером 1/2,8" с технологией SharpSense имеет трансфокаторный объектив с фокусным расстоянием 5,9–188,8 мм, обладает возможностью одновременно выводить три видеопотока разрешением 2560 х 1440 при частоте 25 кадр/с. Угол обзора камеры 60,2–2 град. Светочувствительность составляет 0,005 лк.

Видеокамера F-IP-2441CSZ32 имеет возможность видеонаблюдения в ночное время и при условиях низкой освещенности, что обеспечено мощной ИК-подсветкой дальностью до 150 м, а также механическим ИК-фильтром. Камера поддерживает технологии улучшения изображения:

1. WDR 120 дБ – позволяет определять соотношение между максимальной и минимальной интенсивностью света, которую может нормально фиксировать камера, и передать без искажений и потерь одновременно и ярко освещенные, и темные участки изображения.
2. 3D DNR – технология цифрового шумоподавления, использующаяся в системах видеонаблюдения для улучшения качества изображения, особенно в условиях низкой освещенности. Она работает путем сравнения нескольких последовательных кадров и устранения шумов, которые могут появляться из-за низкой освещенности или других факторов.
   В результате 3D DNR помогает получить более четкое и качественное изображение, уменьшая зернистость и улучшая видимость в темных участках.
3. BLC – данная функция видеокамеры позволяет управлять автоматической регулировкой усиления и электронным затвором не по всей площади экрана, а по его центральной части, что дает возможность компенсировать излишек освещения, мешающий восприятию.
4. ROI – функция, которая позволяет выделить в кадре одну или несколько наиболее актуальных зон таким образом, что изображение, не попадающее в эти зоны, будет сжиматься с более низким качеством, чем изображение в интересующих зонах.

В оборудовании присутствует также опция "антитуман".

IP-видеокамера F-IP-2441CSZ32 оснащена функциями обнаружения движения, вторжения в область и пересечения линии, классификации "человек/транспортное средство", захвата изображения лица. Устройство имеет встроенный микрофон, что значительно упрощает процесс съемки, так как нет необходимости тратить время на согласование изображения и звука, записываемых разными устройствами, и избавляет от необходимости настройки дополнительного аудиооборудования. В оборудовании присутствуют один аудиовход и один аудиовыход, тревожные входы и выход.

Видеокамера является поворотной и имеет следующие характеристики:

• вращение 360 град., вручную 0,1–120 град/с, по предустановке 120 град/с;
• наклон 15–90 град., вручную 0,1–80 град/с, по предустановке 80 град/с;
• 300 предустановок.

Благодаря конструкции корпуса доступна регулировка угла установки и направления обзора, что значительно упрощает инсталляцию устройства.

Видеокамера F-IP-2441CSZ32 имеет слот для microSD до 256 Гбайт для дополнительного хранения информации без использования жесткого диска. Хранения архива обеспечивают кодеки компрессии видео H.265, H.264, MJPEG, а также прогрессивные кодеки H.265+ и H.264+.

IP-видеокамера предназначена для уличного видеонаблюдения. Она имеет класс защиты от влаги и пыли IP66 и защиту от перенапряжений TVS. Диапазон рабочих температур от –40° до +65 °C. В комплект входят кронштейн и блок питания.

Таким образом, областью применения данной видеокамеры могут быть жилые, офисные, производственные и складские помещения, магазины и прочие объекты.

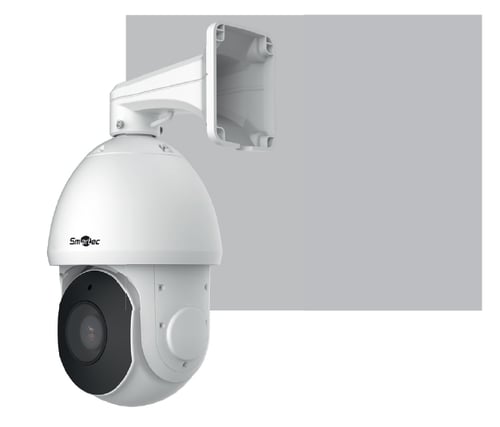

IP-камера STC-IPM5921A/2 rev.3 Estima (Smartec)

Скоростная уличная поворотная IP-видеокамера STC-IPM5921A rev.3 Estima оснащена трансфокатором с 30-кратным увеличением и мощной адаптивной ИК-подсветкой с эффективной дальностью до 200 м.

В IP-камере используется современная КМОП-матрица 5 Мпк Sony IMX335. Корпус видеокамеры STC-IPM5921A rev.3 Estima выполнен из алюминия, защищает электронику, оптику и поворотный механизм от пыли и влаги по классу IP66, что позволяет использовать ее в произвольных погодных условиях.

Сетевая уличная IP-камера STC-IPM5921A rev.3 Estima может формировать до трех видеопотоков одновременно, используя алгоритмы компрессии H.265, H.264 и MJPEG. Для каждого из видеопотоков уличная поворотная видеокамера позволяет настроить разрешение и фреймрейт исходя из решаемой задачи. STC-IPM5921A rev.3 Estima способна транслировать видео с максимальным фреймрейтом 25 кадр/с при разрешении 5 Мпк и фреймрейтом до 50 кадр/с при разрешении 1080 пк и ниже. Благодаря поддержке различных видеокодеков поворотная камера адаптируется к полосе пропускания используемой сети и обеспечивает наилучшие скорость и качество "живого" и записываемого видео.

Комбинация разноугольных встроенных матричных ИК-светодиодов с эффективной дальностью подсветки до 200 м обеспечивает равномерное освещение зоны обзора поворотной IP-камеры в темное время суток. Интенсивность ИК-подсветки может автоматически меняться в соответствии с изменением угла обзора. Цветное изображение уличная поворотная IP-камера формирует при освещенностях до 0,008 лк.

С включенной ИК-подсветкой видеокамера STC-IPM5921A rev.3 Estima способна формировать черно-белое видео при 0 лк, что позволяет использовать эту модель в условиях без искусственного освещения.

В IP-камере реализован детектор движения, позволяющий обнаруживать присутствие объектов в одной или нескольких зонах уличного видеоконтроля. К внешним входам и выходам STC-IPM5921A rev.3 Estima могут быть подключены датчики и реле для управления, например, освещением. Для осуществления двусторонней передачи аудио уличная поворотная IP-камера оснащена аудиовходом/выходом, к которым можно подключить внешний микрофон либо активный громкоговоритель. Благодаря поддержке протоколов SIP/Voice&Video-overIP эта поворотная модель может интегрироваться в систему сетевой телефонии.

Механизм Pan/Tilt видеокамеры обеспечивает непрерывное вращение (панорамирование) на 360 град. и наклон в диапазоне 0–90 град. со скоростями до 240 град/с и 200 град/с. Поддерживается широкий набор PTZ-функций, включающий 255 предустановок, 8 программируемых туров и 4 маршрута.

Трансфокатор, которым снабжена уличная поворотная IP-камера, позволяет изменять фокусное расстояние и угол обзора в пределах 4,7–141 мм и 58–3 град. Он обеспечивает 30-кратное оптическое увеличение и высокую детализацию изображения при наблюдении удаленных уличных объектов.

В IP-видеокамере STC-IPM5921A rev.3 Estima реализован аппаратный режим широкого динамического диапазона (WDR 120 дБ), эффективный при контрастном освещении. Применяя алгоритмы подавления шума, цифровой стабилизации и повышения контраста в условиях тумана, уличная поворотная IP-камера формирует высококачественное изображение в сложных условиях эксплуатации. STC-IPM5921A rev.3 Estima может бесперебойно работать как в 40-градусный мороз, так и в жару до +60 °С, что делает ее эффективной для видеонаблюдения на уличных объектах в большинстве регионов России.

Питание устройства осуществляется от источника 24 В переменного тока, поддерживается также получение питающего напряжения по стандарту PoE+. Максимальная мощность потребления составляет 25,5 Вт. Для крепления на стену уличная поворотная IP-видеокамера укомплектована кронштейном со сквозной кабельной проводкой. В качестве опции для STC-IPM5921A rev.3 Estima доступна монтажная база STB-C43.

Заключение

К уличным купольным IP-видеокамерам предъявляются повышенные требования по работе в сложных погодных условиях. Недостаточно мощный обогрев данных устройств повышает вероятность ухудшения работы подвижных элементов камеры, поворотного/наклонного механизма и моторизованного объектива, а также вероятность оледенения прозрачного колпака перед объективом и налипания на него снега.

В IP-камерах данного типа необходимо повышенное внимание к организации системы обогрева, что может повысить их надежность.

Возможности разрешения оптической системы купольных IP-видеокамер создают из них прекрасный рабочий инструмент для осуществления визуального контроля больших территорий, а постоянно совершенствующаяся видеоаналитика и увеличивающаяся мощность используемых в них процессоров делают данные устройства незаменимыми в сфере систем безопасности.

Купольные IP-камеры широко используются в городском видеонаблюдении, в крупных торговых центрах, на автопарковках и промышленных предприятиях, в аэропортах, на стадионах и многих других подобных объектах.

Информация взята из открытых источников.
Иллюстрации предоставлены CCTVLab.
