Линейные радиоволновые извещатели для охраны периметра

ФКУ "НИЦ "Охрана" Росгвардии, 08/04/19

Первым, с чем приходится столкнуться нарушителю при попытке несанкционированного проникновения на территорию того или иного охраняемого объекта, является необходимость преодоления огражденного периметра. Одними из достаточно эффективных и проверенных практикой технических средств, которые применяются для охраны периметров территорий объектов, являются линейные радиоволновые извещатели.

QIP Shot - Screen 569

Чтобы оценить актуальный уровень развития линейных радиоволновых извещателей (ЛРВИ), предназначенных для охраны периметров территорий объектов, в статье проведен сравнительный анализ их технических особенностей, а также рассмотрены вопросы влияния устройств с различными способами обработки сигналов на здоровье человека и обеспечения соответствия их требованиям нормативных документов.

Кроме того, проанализированы различные варианты построения блоков ЛРВИ и ограничения, которые накладывают на ЛРВИ указанные в статье нормативные документы, а также описаны наиболее перспективные направления развития ЛРВИ, в том числе с использованием методов цифрового супергетеродинного приема сигналов и высокостабильных передатчиков на базе цифровых синтезаторов частот в диапазоне от 24,05 до 24,25 ГГц.

Основные преимущества ЛРВИ

Объемная и невидимая зона обнаружения, возможность работы в условиях тумана, дождя, снега, сильного ветра – все это технические и эксплуатационные преимущества ЛРВИ, позволяющие успешно конкурировать с извещателями, построенными на иных физических принципах, а также эффективно дополнять их при создании нескольких рубежей охраны или формировании комплексной зашиты периметра с использованием нескольких средств обнаружения, логически объединяемых в единый комплекс.

Высокие тактико-технические и эксплуатационные параметры ЛРВИ хорошо известны проектировщикам систем охраны периметра. Есть большое количество публикаций, описывающих назначение, применение, установку и правила эксплуатации этих извещателей, что значительно облегчает работу с ЛРВИ на объекте. Однако существуют некоторые параметры ЛРВИ, которые, как правило, не отражаются в технических описаниях (руководствах по эксплуатации) таких изделий, но могут отрицательно влиять на их работу при эксплуатации на периметре объекта.

Ведущие российские производители

В Российской Федерации ЛРВИ разрабатывают и производят около десяти предприятий промышленности, и число таких производителей продолжает увеличиваться. Среди наиболее известных такие компании, как:

  • ЗАО "Фирма "ЮМИРС" (извещатели серии "Радий-2", dHunt, "Тарбат", "Тантал");
  • группа компаний "СТАРТ-7" (линейка РИФ-РЛМ);
  • ООО "Охранная техника" (серия извещателей FMW-3, "Барьер", "Фортеза-М");
  • группа компаний "СТ-Периметр" (серия извещателей "Тантал-200", "Р-50" – "Р-300");
  • "НИКИРЭТ";
  • филиал "ФНПЦ "ПО "СТАРТ" (извещатели серии "РЛД Редут") и др.

Кроме этих предприятий, появляются производители, которые используют покупные комплектующие изделия (готовые функциональные блоки и модули) для так называемой отверточной сборки ЛРВИ, которые затем поставляются на рынок под различными брендами. Основные параметры таких изделий, указанные в рекламной документации, практически идентичны параметрам продукции, выпускаемой известными производителями.

Однако при этом все предприятия считают построение электронных узлов своим ноу-хау и не отражают их конструктивные и схемотехнические решения в эксплуатационной документации.

Все это затрудняет осознанный выбор изделий для использования в системах охранной сигнализации.

Как работают устройства?

Для того чтобы разобраться в достоинствах и недостатках существующих ЛРВИ, в том числе соответствии их действующей нормативно-технической базе, проанализируем зависимость потребительских характеристик извещателей от применяемых в них технических решений, а именно:

  • мощности передающего устройства;
  • реализации генераторов и антенных систем передающего устройства;
  • схем обработки принятого сигнала.

Все ЛРВИ, представленные на российском рынке, как правило, содержат блок приемника (ПРМ) и блок передатчика (ПРД) сверхвысокочастотных (СВЧ) сигналов, которые формируют зону обнаружения в виде вытянутого эллипсоида вращения. Зоной обнаружения ЛРВИ называется часть пространства охраняемого объекта, при пересечении которого нарушителем извещатель выдает сигнал тревоги.

Длина зоны обнаружения соответствует расстоянию между ПРМ и ПРД, а диаметр зоны ограничивается шириной диаграмм направленности приемной и передающих антенн.

Принцип действия практически всех ЛРВИ основан на анализе изменения амплитуды принимаемого сигнала, возникающего при появлении в зоне обнаружения нарушителя.

Основным недостатком ЛРВИ является наличие "мертвых зон" – части пространства, расположенного перед ПРД и ПРМ, при пересечении которого нарушителем способом и со скоростью, установленными в технических условиях, не формируется извещение о тревоге.

Это связано с тем, что в силу специфики построения приемо-передающих блоков чувствительность в целом понижена вблизи ПРД и ПРМ, поэтому блоки соседних зон должны устанавливаться с перекрытием в несколько метров, обычно от 3 до 5 м.

Главные требования к извещателям

Наличие зон с пониженной чувствительностью, "мертвых зон" накладывает дополнительные требования к извещателям, а именно необходимость иметь нескольких рабочих частот ПРД (сетки частот), что представляет определенную трудность в силу ограниченности частотного ресурса (диапазона), а также наличие достаточно высокой степени селекции входных каскадов ПРМ.

Другие требования к ЛРВИ определяются нормативным регулированием, в котором можно выделить следующие основные документы:

  1. Постановление Правительства Российской Федерации от 12 октября 2004 г. № 539 "О порядке регистрации радиоэлектронных средств и высокочастотных устройств" (ред. от 14 декабря 2017 г., с изм. и доп., вступ. в силу с 1 сентября 2018 г.), в котором определены перечни радиоэлектронных средств и высокочастотных устройств, не подлежащих регистрации, а также требования к ним (далее – Постановление).
  2. ГОСТ Р 52651–2006 "Извещатели охранные линейные радиоволновые для периметров. Общие технические требования и методы испытаний", а также ряд взаимосвязанных стандартов в области технических средств и систем охранной сигнализации, таких как ГОСТ Р 52435–2015, ГОСТ 26342–84, ГОСТ Р 50659–2012, ГОСТ Р 50009–2000.
  3. Санитарно-эпидемиологические правила и нормативы СанПиН 2.1.8/2.2.4.1383-03 "Гигиенические требования к размещению и эксплуатации передающих радиотехнических объектов", утвержденные главным государственным санитарным врачом Российской Федерации 9 июня 2003 г. (с изменениями на 19 декабря 2007 г.).

Следует отметить, что все эти документы устанавливают достаточно жесткие требования к разработке, монтажу и эксплуатации ЛРВИ.

Организация блоков ЛРВИ и нормативные ограничения

Рассмотрим более детально построение блоков ЛРВИ и те ограничения, которые накладывают на них перечисленные нормативные документы. Основными элементами ПРД являются задающий генератор и антенная система, которые обычно выполняются в виде единого модуля.

В ПРД используется амплитудная импульсная модуляция (меандр или короткие импульсы с определенной скважностью). Несущая частота выбирается исходя из требований Постановления.

tab

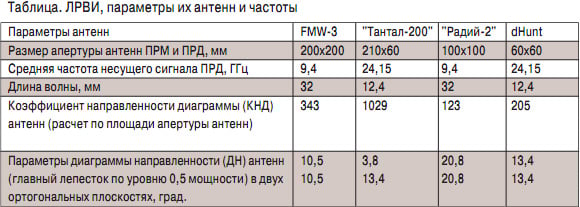

В таблице представлены наиболее распространенные ЛРВИ, параметры их антенн и частоты, которые составляют 9,4 и 24,15 ГГц.

Критерии выбора частоты ПРД

Постановление допускает использовать без регистрации в Государственной комиссии по радиочастотам (ГКРЧ):

  • частоты от 24,05 до 24,25 ГГц с максимальной эквивалентной изотропно излучаемой мощностью передатчика не более 100 мВт;
  • частоты от 9,15 до 10,6 ГГц (ширина полосы излучения радиочастот не менее 500 МГц) с максимальной спектральной плотностью эквивалентного изотропного излучателя - 45 дБм/МГц.

Если используются иные, в том числе и выделенные, частоты, то в соответствии с Постановлением такие ЛРВИ подлежат обязательной регистрации, за исключением использования их для нужд органов государственной власти, обороны и безопасности государства, а также обеспечения правопорядка.

Два типа мощности

Следует различать собственно мощность передатчика и максимальную эквивалентную изотропно излучаемую мощность (ЭИИМ).

ЭИИМ – это интегральная энергетическая характеристика радиопередатчика, равная мощности, которую должен излучать изотропный излучатель, чтобы на одинаковом удалении от передатчика плотность потока мощности создаваемого им радиоизлучения равнялась плотности потока мощности радиоизлучения, создаваемого данным передатчиком в направлении максимума ДН его антенны.

На основании этого определения любой передающий блок с направленной антенной должен излучать мощность заведомо меньшую, чем 100 мВт в диапазоне частот от 24,05 до 24,25 ГГц, и создавать максимальную спектральную плотностью менее чем - 45 дБм/МГц в диапазоне частот от 9,15 до 10,6 ГГц.

При этом видно, что все ЛРВИ, представленные в таблице, имеют достаточно узкую ДН, а производители в своей документации не всегда приводят информацию по параметрам излучения.

Следующее ограничение на мощность излучения накладывают СанПиН 2.1.8/2.2.4.1383-03 и ГОСТ Р 52651–2006 по допустимому уровню плотности потока энергии.

На что обратить внимание, чтобы избежать проблем?

Применяя методику расчета плотности потока мощности в соответствии с методическими указаниями МУК 4.3.043-96 "Определение плотности потока мощности электромагнитного поля в местах размещения радиосредств, работающих в диапазоне частот 700 МГц – 30 ГГц", например, для частотного диапазона от 24,05 до 24,25 ГГц, несложно установить, что для ПРД с КНД более 50 возникают определенные проблемы с выполнением требований ГОСТ Р 52651–2006 по плотности потока энергии на расстоянии 2 м от ПРД, а в некоторых случаях и норм СанПиН (в частности, при длительном пребывании в зоне облучения).

Поэтому потребителю при выборе технического средства следует обязательно учитывать указанные факторы, так как производители, имея на руках решение ГКРЧ о выделении частот для разработки и производства, не всегда информируют потребителя о возможных проблемах при их эксплуатации. Примером служит отсутствие в документации информации по излучаемой мощности, что является отрицательной стороной необязательной сертификации ТСО.

Читайте полностью в журнале "Системы безопасности" #6, 2018
