Некоторые вопросы безопасности установок газового пожаротушения

Вот уже более ста лет автоматические установки газового пожаротушения помогают защищать от пожара объекты особой важности и значения. В то же время сами системы безопасности, являясь подчас сложным и дорогостоящим оборудованием, нуждаются во внимании.

Не будет преувеличением сказать, что последние 10 лет истории газового пожаротушения в России прошли под знаком сравнения огнетушащих веществ и попыток выбрать самое "безопасное" из
них. Этому во многом способствовало отсутствие какой-либо достоверной информации по данному вопросу вместе с желанием производителей выставить тот или иной газ в выгодном для них свете.

Однако время идет вперед, и вопрос выбора газов все чаще отходит на второй план, уступая место
вопросам безопасности оборудования, проектирования и обслуживания систем. Мы начнем с того, что выясним, увенчались ли успехом поиски самого "безопасного" газа, а потом перейдем к некоторым вопросам безопасности установок пожаротушения, которые, к сожалению, редко освещаются специалистами.

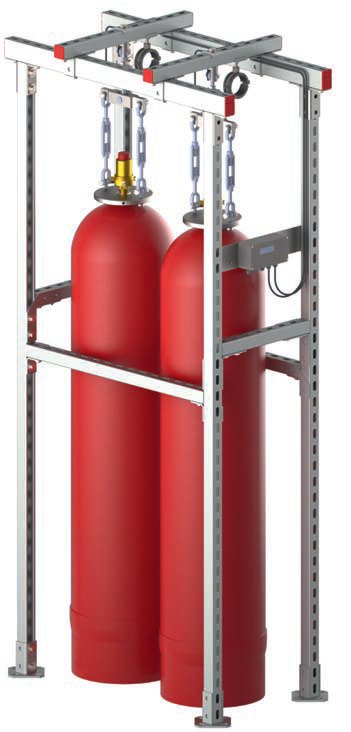

Автоматическая установка газового пожаротушения МПТУ2

Самый "безопасный" газ

Начнем с определения того, какие газы считаются "безопасными", и почему это слово взято в кавычки. К сожалению, в нормативной документации, касающейся газового пожаротушения, вопросы безопасности газовых огнетушащих веществ (ГОТВ) освещаются недостаточно.

Единственное упоминание можно найти в СП 485.1311500.2020:

9.1.2 Запрещается применение установок объемного углекислотного пожаротушения:

а) в помещениях, которые не могут быть покинуты людьми до начала работы установки;

б) в помещениях с пребыванием более 50 человек.

Таким образом, согласно нормам, все газовые огнетушащие вещества можно считать безопасными, если персонал своевременно покидает защищаемое помещение. Но что произойдет, если кто-то случайно останется в помещении в момент выпуска газа? Какой газ в этом случае будет более безопасен для человека? Учитывая различные механизмы действия огнетушащих газов, сложно дать однозначный ответ. В зарубежных стандартах, таких как европейский ISO 14520 и американский NFPA, можно найти результаты токсикологических испытаний для хладонов, а также ФК-5-1-12.

В последние 10 лет доминировало мнение, что ФК-5-1-12 – самый "безопасный" газ, так как он обладает наибольшим запасом прочности, то есть разницей между NOAEL и огнетушащей концентрацией. Так ли это на самом деле, разберемся чуть позже. А пока давайте вообразим, что "безопасный" газ действительно существует, и ответим на вопрос "Можно ли считать установки, заправленные "безопасным" газом, безопасными?".

Технология тушения

Чтобы ответить на этот вопрос, нужно понимать, что установки газового пожаротушения состоят не только из газа. Это целый комплекс оборудования, который может нести угрозу сам по себе.

Обратимся к нормативным документам. В том же СП 485.1311500.2020 читаем:
9.8.7 Модули в составе установки должны быть закреплены в соответствии с технической документацией изготовителя.
9.9.4 Трубопроводы должны быть надежно закреплены.

Как видно, пунктов, посвященных креплению установки, больше, чем пунктов, касающихся безопасности ГОТВ. И для этого есть основания. Модули, в которых хранится ОТВ, весят в среднем 150–200 кг каждый при диаметре баллона 250–350 мм. Падение такого модуля может привести к травмам обслуживающего персонала. Кроме того, хорошо известные истории про летающие и пробивающие бетонные стены модули часто случались именно после падения модулей и отрыва ЗПУ от баллона.

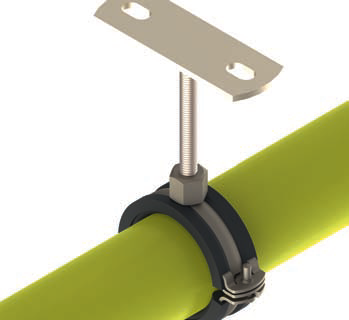

Набор для крепления труб (НКТ)

Рекомендации ООО "Пожарная Автоматика"

• Всегда использовать специальные транспортировочные колпаки, пока модули газового пожаротушения (ГПТ) не будут надежно прикреплены к стене или к полу.
• Не использовать модули вместимостью более 100 л из-за их избыточного веса и неудобства монтажа и обслуживания.

Что касается трубопроводов, то, во-первых, они испытывают вибрацию при выходе газа, а во-вторых, при неправильном проектировании или монтаже на насадках может возникать направленная реактивная сила. Все это может привести к тому, что участки трубы будут летать по помещению, сокрушая все вокруг.

Рекомендации ООО "Пожарная Автоматика"

• Крепить установку ГПТ к устойчивым конструкциям (кирпичным и бетонным стенам и пр.), избегать крепления к гипсокартону.
• Предусмотреть достаточное количество точек крепления.
• Использовать надежные крепежные элементы.
• Следить, чтобы пристенные насадки не были развернуты отверстиями к стене, иначе в них возникнет реактивная сила.
• Предусматривать грязевые ловушки, делать регулярную продувку трубопровода.

Автоматика тушения

Говоря о безопасности установки, часто забывают об "автоматике" тушения. Это "мозг" установки – комплекс приборов, которые обнаруживают пожар, эвакуируют персонал и дают команду на пуск огнетушащего вещества. К сожалению, именно эта часть установки зачастую не обслуживается должным образом. Неисправности не устраняются, а у персонала отсутствуют понятные инструкции по эксплуатации. Это приводит к тому, что на момент пожара установка не находится в дежурном режиме и не может сработать, даже если модули с газом исправны. Ручной пуск может быть затруднен или невозможен из-за отсутствия свободного доступа к установке. В этом смысле "безопасный" газ действительно не представляет угрозы для персонала.

Рекомендации ООО "Пожарная Автоматика"

• Регулярно проводить техническое обслуживание установок ГПТ.
• Снабдить весь ответственный персонал понятными инструкциями по эксплуатации установки, проводить обучение персонала.
• Устранять неисправности в работе оборудования. Своевременно переключать установку в автоматический режим.
• Держать наготове запасное оборудование, чтобы в случае сработки или неисправности не оставлять установку выключенной на продолжительный период времени.

Клапан сброса избыточного давления (КСИД)

Дополнительное оборудование

Рассмотрев основное оборудование установки ГПТ, нельзя не сказать несколько слов и о дополнительном оборудовании. Дело в том, что, выпуская огнетушащий газ, мы неизбежно увеличиваем давление в защищаемом помещении. И чем герметичнее помещение, тем значительнее будет создаваемое избыточное давление. Чтобы избежать деформации или разрушения ограждающих конструкций, в стену или дверь помещения монтируется специальный клапан для сброса давления (КСИД). К сожалению, часто КСИД или вообще отсутствует на объекте или расположен некорректно. Например, сбрасывает давление (а вместе с ним и вредные продукты горения) в смежное помещение, в котором могут находиться люди. Отсутствие клапана может быть простой невнимательностью проектировщика, но бывает так, что сами заказчики не готовы делать отверстия в стенах или менять двери. Как и в ранее описанных случаях, это может привести к травмам персонала и непредвиденным расходам на ремонт помещения.

Рекомендации ООО "Пожарная Автоматика"

• Верно указывать размеры и расположение постоянно открытых проемов в помещении.
• Уточнить предельно допустимое избыточное давление, которое могут выдержать ограждающие конструкции.
• Не устанавливать КСИД в стену, смежную с помещением с постоянным пребыванием людей.

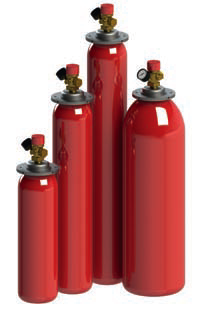

Модули автоматической установки газового пожаротушения МПТИ

Насколько безопасны "безопасные" газы?

Вернемся к вопросу безопасности "безопасных" газов. Как мы можем видеть из таблицы, ФК-5-1-12 не является самым безопасным даже в группе хладонов. Он уступает хладону-23 по запасу прочности и всем остальным хладонам по показателю LC50 (средняя доза вещества, вызывающая гибель половины членов испытуемой группы). Кроме того, все вещества из этой группы (и ФК не исключение) разлагаются под действием высоких температур с образованием высокотоксичных веществ. По этому параметру ФК уступает любому натуральному газу, например аргону или инергену.

Инерген также можно назвать "безопасным" газом. Действительно, это натуральный газ без цвета и запаха с очень низкой химической реактивностью, состоит из 40% аргона, 8% углекислого газа и 52% азота. Абсолютно прозрачный, не ухудшает видимость в помещении и способствует быстрой эвакуации людей. Плотность инергена приблизительно равна плотности воздуха, поэтому они легко перемешиваются, создавая равномерную огнетушащую концентрацию во всем защищаемом объеме. Хочу развенчать миф, что инерген создает гипоксичную среду и люди умирают от удушья. Это не так.

Газ снижает концентрацию кислорода, становится чуть-чуть сложнее дышать. Однако примесь углекислоты активирует дыхательную активность человека, позволяет добежать до двери и спокойно эвакуироваться. В отличие от хладонов и двуокиси углерода, инерген хранится в модулях ГПТ в виде газа. Для его эффективного хранения в установке требуются модули с высоким рабочим давлением. Несмотря на то что давление на выходе из модулей понижается редуктором, многие все равно считают установки небезопасными.

Запорно-пусковое устройство (ЗПУ) модуля МПТХ2

Свет в конце тоннеля

Таким образом, простейший анализ данных показывает, что "безопасность" избранных огнетушащих веществ – это, к сожалению, лишь маркетинговый миф. Настоящая безопасность достигается лишь при комплексном подходе. Огнетушащее вещество должно подбираться опытными специалистами исходя из особенностей поставленной задачи. Оборудование должно быть надежным, эффективным и простым в обслуживании. Проектная документация должна содержать все детали установки, в том числе непосредственно влияющие на ее безопасную эксплуатацию. Монтаж должны осуществлять компетентные сотрудники, прошедшее специальное обучение, а персонал должен быть снабжен подробными инструкциями. Это, конечно, не полный список. Поэтому настоящая безопасность, без кавычек, достигается только при работе с компаниями, которые давно на рынке и зарекомендовали себя как специалисты.

И конечно, мы всегда готовы провести бесплатную консультацию по выбору системы газового пожаротушения, разобрать проблемные моменты именно по вашему объекту и дать независимую оценку текущей ситуации.
