Новый класс устройств газового пожаротушения "Эол" для защиты электрооборудования в локальных объемах

ГК "Эпотос", 01/10/21

15 января в пресс-центре МИА "Россия сегодня" состоялась онлайн-конференция при участии руководства МЧС России по ситуации с техногенными пожарами в стране. В своем выступлении главный государственный инспектор РФ по пожарному надзору Анатолий Супруновский отметил: "Основные причины пожаров именно в жилых зданиях остаются прежними. Это неосторожное обращение с огнем (более 33%), аварийный режим работы электрического оборудования и сетей (более 34%) и нарушение правил устройства и эксплуатации печного оборудования (более 22%). При этом наибольшее количество пожаров данной категории произошло в многоквартирных жилых домах – это 32 390 пожаров и более 27% от общего их числа". Локализация и ликвидация пожаров, возникающих в малых объемах, содержащих электрическое оборудование, существенным образом может улучшить ситуацию.

Шкафы с электропитанием (силовые, коммутационные, серверные и др.) являются пожароопасными объектами, поскольку внутри имеются горючие вещества (различные виды изоляции, корпуса установленных элементов из пластмасс и др.), а также источники зажигания (разогрев проводов при коротком замыкании, искрения при ухудшении контактов и др.). Предупреждению пожаров в малых объемах, содержащих электрическое оборудование, способствует применение:

негорючих материалов или материалов с пониженной горючестью;
устройств защитного отключения при перегрузках или коротком замыкании;
противопожарной автоматики (пожарной сигнализации или пожаротушения).

Использование автоматического пожаротушения представляется наиболее эффективным, так как предполагает наличие защитного отключения. В то же время нужно учитывать, что практически невозможно выполнить электрооборудование полностью из негорючих материалов.

Сильные и слабые места газовых систем пожаротушения

Обычно для автоматического пожаротушения малых объемов с электрооборудованием (особенно если это дорогостоящие коммутационные шкафы, серверные, АСУ ТП и т.д.) применяют газовые системы, снижающие к минимуму воздействие огнетушащего вещества на электрические и электронные компоненты. Это обусловлено тем, что, как правило, пожар возникает при выходе из строя какого-либо элемента. Газовое пожаротушение не дает распространиться пожару на остальное оборудование и при этом не повреждает его, а замена вышедшего из строя элемента позволяет восстановить работоспособность электрооборудования, чем значительно снижает ущерб от пожара.

Изложенные выше аргументы показывают, что газовые системы пожаротушения при защите малых объемов с электрооборудованием имеют неоспоримое преимущество по сравнению с водяными, порошковыми и аэрозольными средствами.

К минусам газовых систем относятся сложность (а следовательно, низкая надежность) и высокая стоимость оборудования и эксплуатации. Кроме того, не стоит исключать вероятность несанкционированного срабатывания системы автоматического пожаротушения из-за непредусмотренных электромагнитных помех, ошибочных действий обслуживающего персонала, запыления дымовых пожарных извещателей и т.д., что приводит к большим финансовым издержкам.

Этих недостатков в значительной степени лишены новые средства газового пожаротушения, основанные на генерации инертных газов, – устройства газового пожаротушения (УГП) "Эол^®".

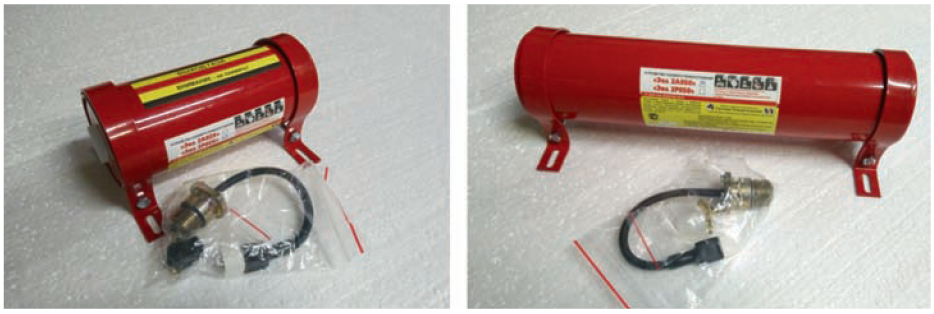

001 (2)-2 Рис. 1. Устройства газового пожаротушения с радиальным истечением газа ("Эол 2Р025", "Эол 2Р050", "Эол 3Р100")

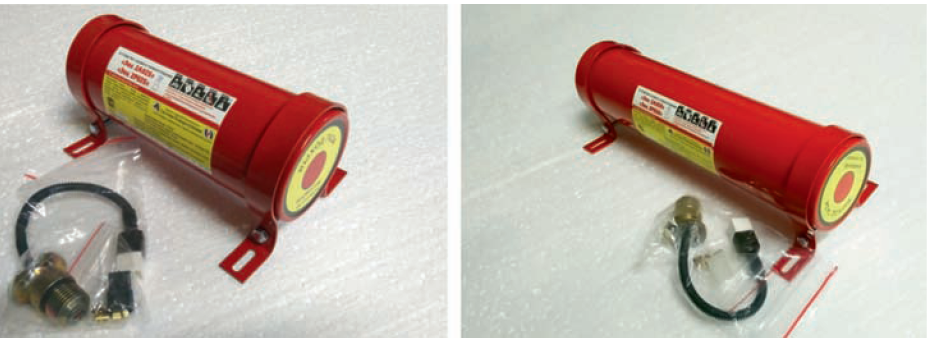

002 (2) Рис. 2. Устройства газового пожаротушения с осевым истечением газа ("Эол 2А025", "Эол 2А050", "Эол 3А100")

Отличия новых УГП от традиционных решений

Принцип действия УГП заключается в подаче в защищаемый объем смеси инертных газов (СО2, N2 и водяного пара), образующихся при сгорании внутри корпуса специального газогенерирующего состава. В отличие от генераторов огнетушащего аэрозоля (ГОА), продукты сгорания УГП не содержат твердых частиц, в большинстве своем они остаются в корпусе, а их незначительная часть, выносимая газовым потоком, задерживается фильтром-охладителем, который также способствует снижению температуры газа на выходе устройства.

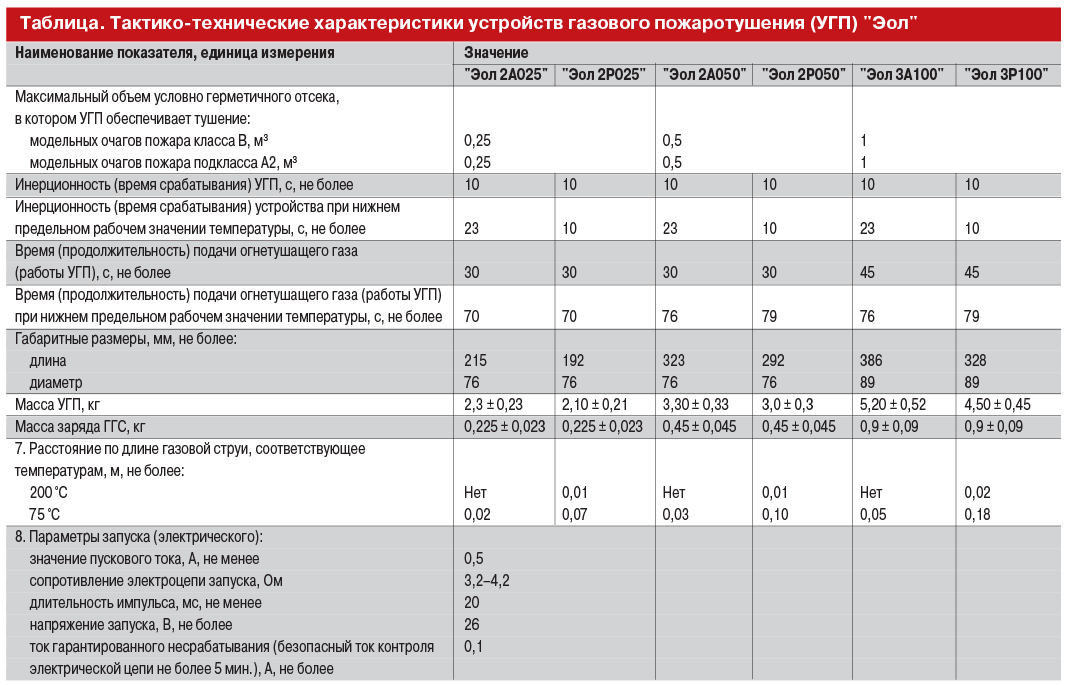

Практически для всех 6 типоразмеров УГП "Эол" безопасное для электрических компонентов расстояние (температура в струе не более 75 °С) начинается в непосредственной близости от отверстий выхода газов – у минимального по весу изделия 2А025 – от 2 см, а у самого массивного 3Р100 – от 18 см. Тактико-технические параметры устройств линейки "Эол" приведены в таблице.

УГП "Эол" могут быть установлены как внутри защищаемого малого объема, так и снаружи его, в этом случае подача огнетушащего вещества внутрь объема осуществляется по трубопроводу.

Преимущества, которые говорят сами за себя

Заявленные параметры подтверждены добровольным сертификатом пожарной безопасности, так как данные устройства являются новым классом средств пожаротушения и в настоящий момент не входят в перечень продукции, подлежащей обязательной сертификации по требованию ТР ЕАЭС 043/2017.

УГП "Эол", в отличие от традиционных систем газового пожаротушения, не содержат механических устройств (клапанов, кранов, редукторов и т.д.), а также баллонов под давлением. В процессе эксплуатации УГП не требуют контроля за утечками газа и проверки исправности сложных элементов.

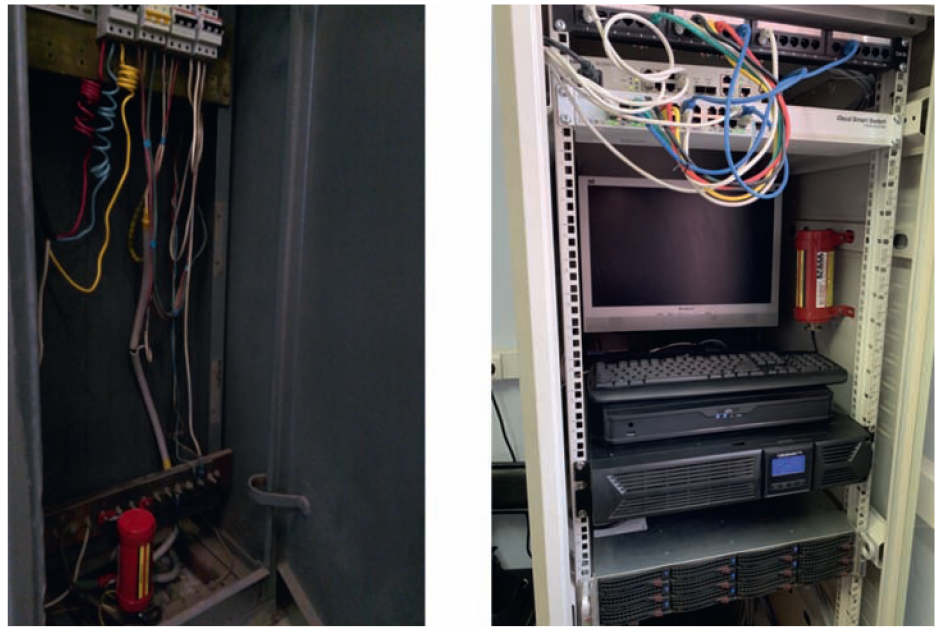

04-Oct-01-2021-11-43-03-97-AM Рис. 3 Примеры защиты шкафов в электрощитовой и в серверной

Новые средства имеют внушительный перечень неоспоримых преимуществ перед традиционными газовыми системами пожаротушения:

относительная простота конструкции, обеспечивающая высокую надежность УГП; n широкий температурный диапазон эксплуатации (-45…+40 °С),
высокая устойчивость к механическим вибрациям;
отсутствие возможного вредного воздействия продуктов термического разложения при попадании на нагретые поверхности и, как следствие, возможность применения при наличии в помещении людей;
невысокая стоимость.

Использование УГП "Эол" на практике регламентируется разработанными производителем "Рекомендациями по применению... ", которые охватывают и особенности проектирования.
