OSDP для улучшения безопасности объектов

Дмитрий Попов, Сергей Лещев, Елизавета Григорьева, 17/11/21

OSDP (Open Supervised Device Protocol) – это открытый двунаправленный протокол, имеющий возможности доработки и расширения дополнительными функциями. OSDP был разработан ассоциацией SIA и развивается по сей день усилиями компаний, входящих в данную организацию. В этой статье мы рассмотрим, чем OSDP отличается от все еще более распространенного в системах контроля и управления доступом (СКУД) интерфейса Wiegand.

рис2

Как вы думаете, на каком уровне находится безопасность вашего офиса или производственного объекта? Защищены ли ваши карты-ключи и ваш корпоративный доступ? А если я скажу, что большинство современных систем безопасности взламываются даже легче, чем обычный дверной замок?

Несмотря на существующие проблемы обеспечения сохранности информации, прогресс не стоит на месте, в том числе и в развитии охранных технологий. Но есть одна глобальная проблема: он проходит очень медленно. Например, сейчас, когда интерфейс Wiegand используется почти повсеместно и предоставляет возможность работать с защищенными данными на картах MIFARE, многие продолжают использовать карточки EM Marine ввиду их дешевизны и доступности.

Этот подход еще можно объяснить при использовании на небольших объектах, но ведь аналогичная ситуация присутствует и на многих крупных предприятиях, где безопасность не является просто формальностью. А если мы посмотрим глубже?

Wiegand был разработан более 25 лет назад и при этом имеет определенные недочеты и ограничения, не соответствует многим требованиям современных технологий в плане безопасности.

Wiegand позволяет использовать карты MIFARE с возможностью их работы в защищенном режиме взамен считывания стандартного UID, но тем не менее это не является наилучшим вариантом. На рынке существует альтернативный вариант – интерфейс OSDP, который сейчас хоть и медленно, но набирает популярность.

Чем OSPD лучше Wiegand?

Стандарт Wiegand не может в полной мере обеспечить безопасность корпоративных организаций, а до глобальной интеграции OSDP еще очень далеко. В связи с этим в компаниях постоянно возникают угрозы, создающие проблемы обеспечения комплексной безопасности передачи данных.

На сегодняшний день использование OSDP, особенно на объектах с повышенными требованиями к безопасности, – это необходимость. Удобство в монтаже, двусторонняя связь со считывателями, простота аппаратной настройки, использование криптографии для защиты данных – все эти факторы способствуют оптимизации работы, экономии средств и улучшению безопасности объектов.

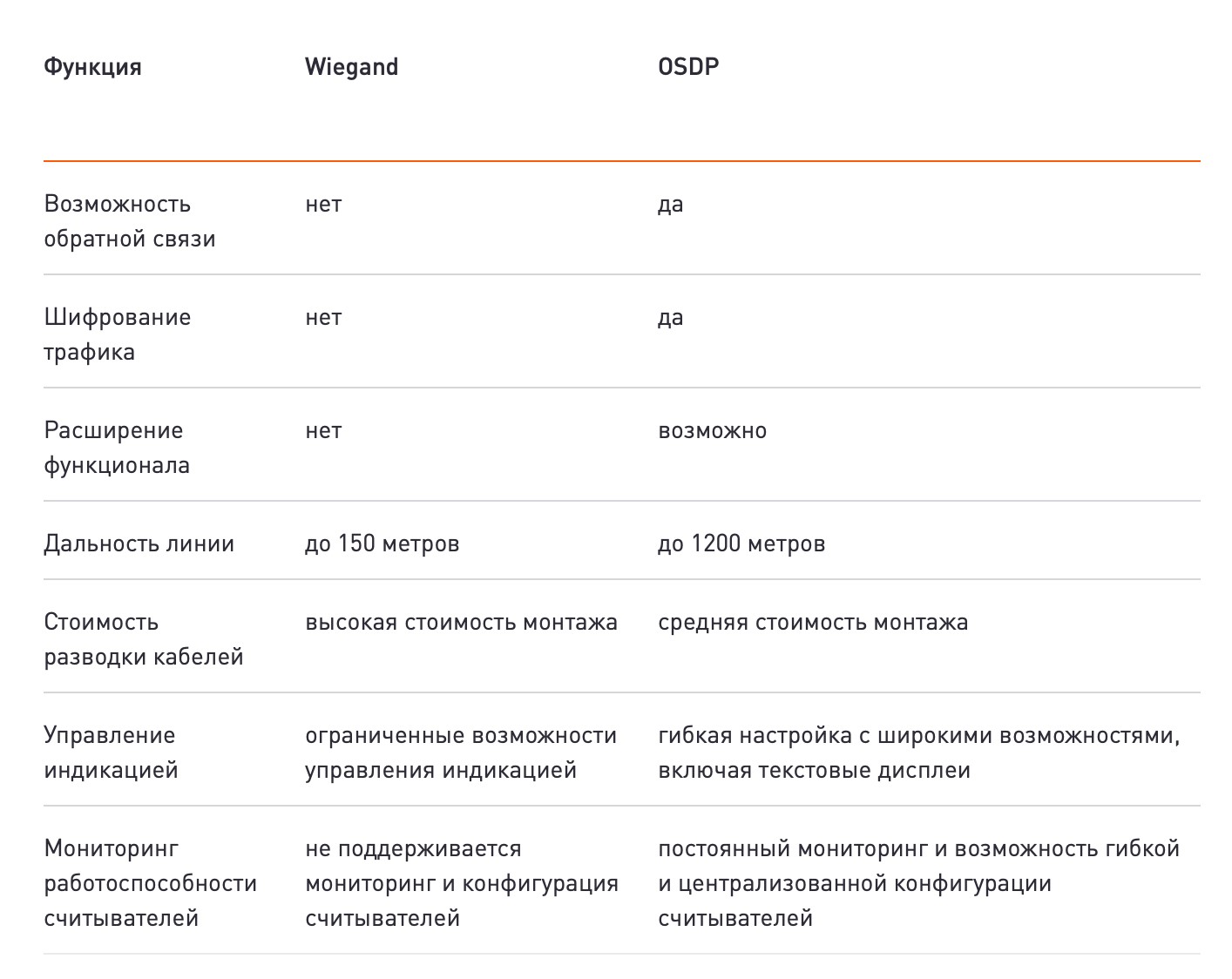

Таблица. Сравнение Wiegand и OSDPтабл1

Как работает протокол OSDP

Физической основой протокола OSDP является интерфейс RS-485, позволяющий в некоторых реализациях подключать более 100 устройств на одну интерфейсную линию. Если устройству не нужно дополнительное питание, то для подключения достаточно всего одной витой пары (рис. 1).

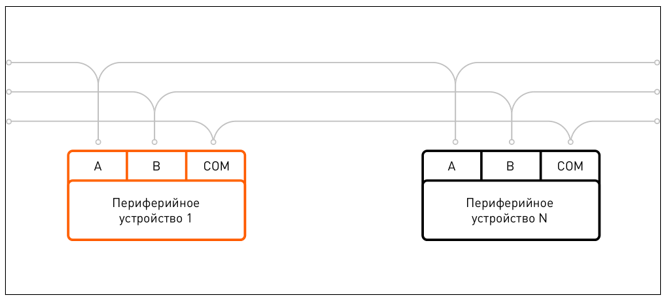

рис1-Nov-17-2021-04-33-39-03-AMРис. 1. Пример подключения устройств к интерфейсу RS-485

Наглядный пример особенностей OSDP – возможность подключения нескольких считывателей в одну линию. Это удобно и экономно, поскольку не нужно занимать отдельные порты на контроллере и тратить силы и ресурсы на прокладку кабеля для каждого из считывателей. Но в этой схеме есть и свои недостатки: так как это последовательное подключение, то при разрыве цепи перестанет функционировать полностью вся шина после точки разрыва.

OSDP принимает стандартный формат передачи байтов: 8-N-1 при скорости обмена 9600 бод. Этот вариант достаточно медленный и может накладывать свои ограничения, но на расстояниях около 1 км можно настроить работу на скорости 57 600 бод, а на более коротких дистанциях – с еще большей.

Звуковая и световая индикация считывателей при OSDP

Теперь о приятных бонусах, а конкретно о звуковой и световой индикации считывателей. Здесь также есть свои преимущества по сравнению с Wiegand. Двунаправленность OSDP позволяет не только передавать данные от считывателя на контроллер, но и получать обратную связь от считывателя, а также управлять его индикацией без увеличения количества управляющих входов.

При использовании Wiegand для управления индикацией задействуется несколько дополнительных линий. В свою очередь, в рамках протокола OSDP по одним проводам передаются и данные о считанной карте, и команда на управление индикацией. Существует также возможность подключения LCD-дисплеев для вывода на них текстовых сообщений.

Таким образом, преимущество OSDP заключается не только в значительном расширении функционала, но также в упрощении процедуры настройки и в экономии кабеля при подключении.

OSDP – открытый для всех производителей протокол, позволяющий внедрять индивидуальные доработки и имеющий возможности для расширения дополнительными функциями. Производители СКУД пользуются этим и усовершенствуют стандартный протокол.

OSDP – протокол будущего

Многие пользователи постепенно переходят к использованию протокола OSDP, который неизбежно станет распространенным на рынке систем безопасности. Для того чтобы это быстрее произошло, необходимо активное участие представителей этой сферы, а именно производителей, которые будут освещать новые возможности, и системных интеграторов, которые будут транслировать понятным, аргументированным языком эту информацию конечным клиентам.

Стандартизованность протокола OSDP обязывает производителей СКУД следовать определенным правилам. Это исключает понятие Vendor Lock, когда оборудование одного вендора работает лишь только в составе его же системы. В случае OSDP можно использовать контроллер от одного производителя, а считыватель – от другого. Рамки стандарта не такие строгие, что предоставляет значительный спектр возможностей производителям развиваться и конкурировать между собой за счет реализации интересных логик на базе расширения стандартного протокола.
