Проект "с огоньком": от идеи до реализации с ИСП

Проектирование современной пожарной безопасности предполагает создание комплексного решения, способного обеспечить безопасность людей и эффективно защитить материальные ценности. В это статье рассмотрим самые актуальные вопросы, возникающие при выборе и проектировании системы пожарной безопасности, в том числе выбор метода тушения, специфику газовых огнетушащих веществ, особенности различных технических решений и современные сервисы, помогающие решить эти задачи и вопросы максимально просто.

За последние пять лет группа компаний "ИСП" помогла реализовать более 1,5 тыс. проектных решений, отработав эффективность своих разработок на самых разных объектах, от складов маркетплейсов до архивов федеральных ведомств.

Газ, порошок или вода?

Один из ключевых вопросов для каждого проектировщика на начальном этапе – это выбор между различными видами пожаротушения. Как правило, речь идет о газовом, порошковом, аэрозольном и водяном.

Выбор подходящего метода зависит от множества факторов: типа защищаемого объекта, его конструктивных особенностей, требований к сохранности оборудования и материальных ценностей. Главные аргументы в пользу газового пожаротушения: абсолютная безопасность для электрооборудования и материальных ценностей, объемное тушение даже теневых зон и высокая эффективность.

Именно поэтому газовое пожаротушения стало стандартом для защиты серверных, кроссовых, электрощитовых, а также архивов, библиотек, блок-контейнеров и т.д.

Тонкости проектирования: напольные и подвесные модули

Когда проектировщик приступает к работе, ему предстоит буквально обойти все острые углы в помещении и найти ответы на целый ряд вопросов. При выборе газового пожаротушения один из основных – это выбор между традиционными напольными системами с трубной разводкой и модулями подвесного исполнения.

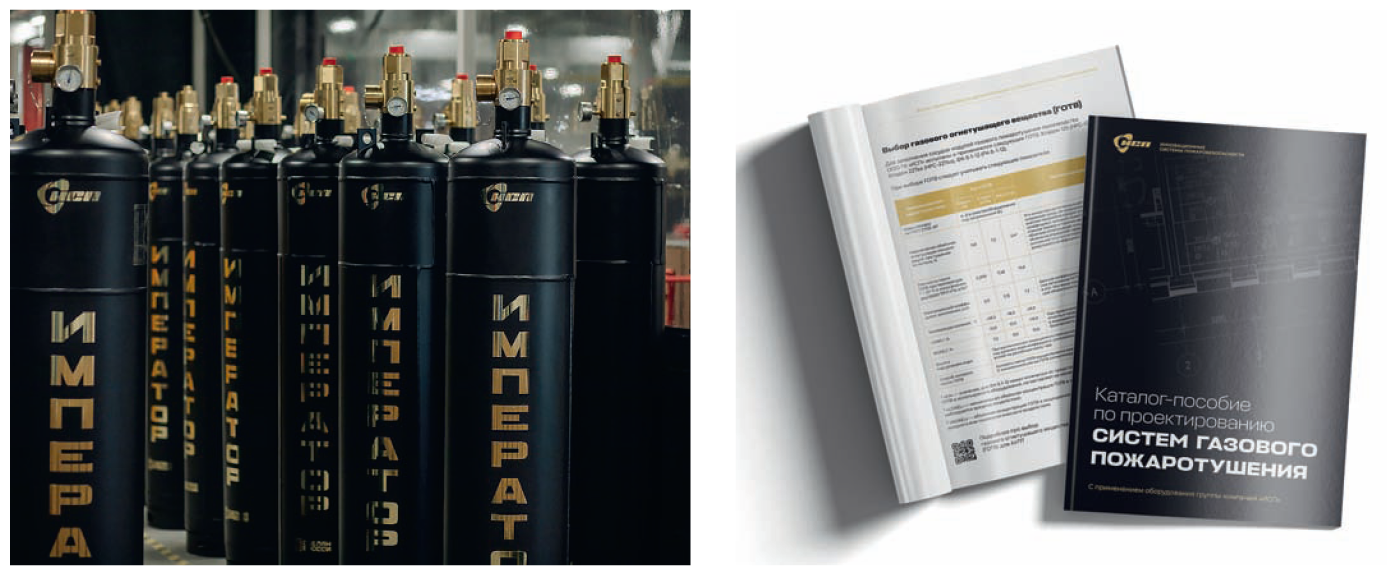

Напольные системы МГП "ИМПЕРАТОР" – классика пожаротушения. Они наиболее выгодны в применении для помещений среднего и большого объема. Но сразу стоит учесть, что при монтаже потребуются сварочные работы для установки трубопровода, а при проектировании – специализированные программы для гидравлического расчета.

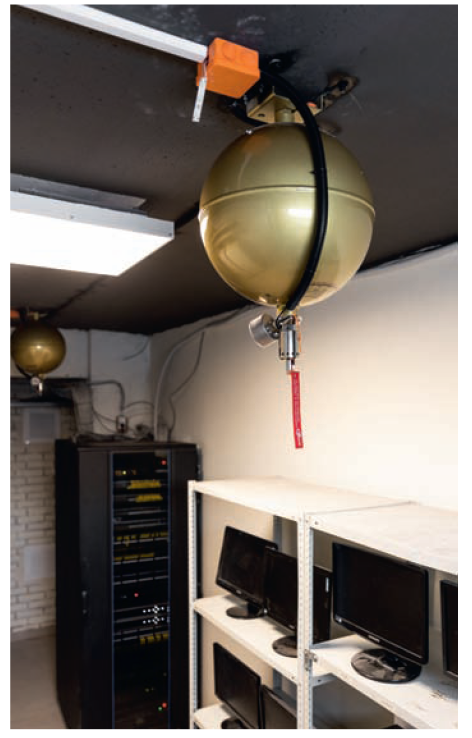

А вот для защиты небольших помещений лучше всего подойдут модули подвесного исполнения, как МГП "ЗАРЯ". Они не занимают полезное пространство (крепятся на стену или потолок), не требуют трубопровода, а значит, не будет сопутствующих сложностей с проектированием и монтажом. Кстати, это решение особенно востребовано на объектах культурного наследия и в помещениях с особыми архитектурными требованиями, поскольку минимизирует вмешательство в конструкцию здания.

Подвесные модули также выручают в помещениях со сложной конфигурацией потолков (например, с большим количеством ригелей) или при наличии фальшпространств.

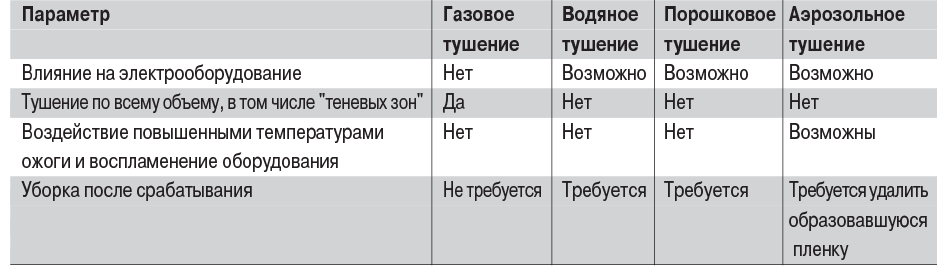

Таблица. Сравнение различных видов пожаротушения

Оптимизация бюджета на этапе проектирования

Идеальный вариант, когда один производитель предлагает разные варианты решений. При работе над одним из кейсов компании "ИСП" была ситуация, когда необходимо было защитить большой машзал и три маленькие серверные. Проектом предполагалось установить во всех помещениях одинаковое оборудование классического напольного типа. Тогда было предложено использовать для маленьких помещений подвесные модули "ЗАРЯ", а для большого – напольные модули "ИМПЕРАТОР". Это позволило заказчику сэкономить около 30% бюджета.

В другом кейсе защита была необходима на действующей производственной площадке с потолком, осложненным различными конструкциями – выступающими балками, ригелями и т.д. Техническое задание предполагало установку системы с трубной разводкой. В качестве альтернативы заказчику было предложено решение с установкой подвесных модулей "ЗАРЯ", которые легко и быстро крепились между балками на потолке и не требовали остановки производственного процесса.

Если на одном объекте несколько помещений разного размера (например, большой машзал и десяток серверных), то сочетание напольных и подвесных модулей позволяет сэкономить до 30% бюджета по сравнению с выбором только одного типа системы.

ГОТВ: работа без ошибок

Другой важный момент касается газовых огнетушащих веществ (ГОТВ). Наличие стандартов не исключают вариативности, например, при выборе ГОТВ. На данный момент на российском рынке их самыми популярными видами являются фторкетон (ФК-5-1-12) и хладон 227 еа.

Еще пять лет назад хладон 227 еа "правил бал" благодаря соотношению показателей эффективности, цены и безопасности. Однако принятие Россией Кигалийской поправки к Монреальскому протоколу привело к введению квот на его ввоз и, как следствие, снижению объемов поставок и росту цен.

Фторкетон считается озонобезопасным, поставляется в Россию свободно, обладает самым высоким показателем безопасности для человека. Но есть одно "но": этот вид ГОТВ достаточно "капризен" в силу своих физико-химических свойств и требует правильного проектирования и подбора оборудования. Проектировщику необходимо не только учесть правильное расположение модулей, но и решить вопрос с расчетом огнетушащей концентрации, поскольку ФК-5-1-12 – единственный вид ГОТВ, для которого в российском законодательстве установлен "плавающий" норматив. Мы уже неоднократно писали о безответственности применения фторкетона в нормативной концентрации 4,2%. Однако в данный момент на рассмотрении находится поправка к СП 485, которая приведет к возвращению единого безопасного стандарта.

Специально для МГП "ЗАРЯ" с фторкетоном в ИСП разработано запатентованное решение – насадки для распыла на 180 град. Это позволяет размещать модули не только в центре помещения, но и вдоль стен или возле преград.

ИТ-технологии в проектировании

Для повышения эффективности работы проектировщиков ГК "ИСП" использует цифровые инструменты. Например, онлайн-система расчета для газового пожаротушения на сайте zarya.one позволяет сделать необходимые расчеты буквально за несколько минут. Это решение помогает быстро определить количество модулей и количество ГОТВ, а затем интегрировать полученные данные в проектную документацию.

Для удобства проектировщиков на сайт также загружена большая библиотека материалов: чертежи узлов крепления, BIM-модели, чек-листы и, конечно, типовые проекты с различными видами автоматики и для разных типов помещений. Можно использовать их в качестве примера для построения структурной схемы или взять dwg-файл и адаптировать для собственного проекта.

В прошлом году совместно с проектировщиками был также разработан каталог-пособие по проектированию систем газового пожаротушения. В нем собраны нормы, ссылки на законодательство, поэтапно с примера приведен процесс проектирования, разобраны часто встречающиеся ошибки.

Эксперты ГК "ИСП" регулярно проводят закрытые вебинары для проектировщиков. Работа идет в небольших группах, и есть возможность узнать о специфике разных систем, нюансах применения ГОТВ и разобраться в часто встречающихся ошибках.

Делегируйте профессионалам

Очевидно, что проектирование систем газового пожаротушения – это сложный процесс, требующий глубоких знаний и точности. Чтобы избежать ошибок и лишних затрат, можно делегировать разработку проектов и прохождение экспертизы профессионалам проектного отдела ГК "ИСП".

В штате есть профессиональные, аттестованные МЧС проектировщики, которые могут оказать поддержку на любом этапе: определиться с ГОТВ, проверить готовый проект, оптимизировать затратную часть, подыскав другие решения, или вообще взять работу над проектом от начала и до конца, подобрав интегрированные решения для обеспечения максимальной защиты от пожаров.

Иллюстрации предоставлены автором
