Противопожарная защита многофункционального жилого комплекса с подземной автостоянкой

Юрий Худяков, 29/09/22

Современный жилой комплекс – это сложная система, это многочисленные жилые и нежилые помещения, в том числе подземные, с огромным количеством жильцов, сотрудников различных организаций и технических специалистов, хранением автомобилей. И людей, и сами здания необходимо защитить от пожаров. Специалист ГК "Самолет" рассказывает, как компания на практике решает эту сложную задачу.

Обзор решений по безопасности и автоматизации для ЖКХ

В нашей стране появляется все больше жилых многоквартирных домов, совмещенных с подземными парковками и коммерческой недвижимостью для банков, магазинов и организаций, оказывающих различные услуги. Такие помещения объединены с квартирами и парковками во многофункциональные жилые комплексы. Трудности при выборе проектных решений по защите зданий возникают в связи с тем, что подобные комплексы состоят из различных пожарных отсеков, различающихся по классам функциональной пожарной опасности, в их числе:

  • помещения для временного проживания (Ф1.2) – апартаменты, гостиничные номера;
  • помещения для постоянного проживания (Ф1.3) – квартиры;
  • коммерческая недвижимость (Ф4.3) – офисные помещения;
  • коммерческая недвижимость (Ф3.1) – помещения для торговли;
  • помещения с круглосуточным пребыванием дежурного персонала (Ф4.3) – диспетчерские, посты охраны;
  • подземные автостоянки с инженерными помещениями (Ф5.2).

Нормативно-техническая база

При проектировании многофункциональных жилых комплексов специалисты сталкиваются с проблемой эвакуации людей из защищаемых зданий при пожаре. В таких комплексах могут одновременно находиться маломобильные группы населения, пожилые граждане, беременные и дети, взрослые люди, которым необходимо организовать своевременную эвакуацию до появления опасных факторов пожара.

Для выбора наиболее эффективных проектных решений нужно выполнить анализ защищаемых зданий, сопоставив полученную информацию с положениями нормативно-технических документов, регламентирующих требования по пожарной безопасности. Главными документами являются:

  • Федеральный закон "Технический регламент о требованиях пожарной безопасности" от 22.07.2008 г. № 123-ФЗ (в редакции от 27.12.2018 г.).
  • Федеральный закон "Технический регламент о безопасности зданий и сооружений" от 01.10.2010 г. № 384-ФЗ (в редакции от 2.07.2013 г.).
  • Федеральный закон "О пожарной безопасности" от 21.12.1994 г. № 69-ФЗ (в редакции от 27.12.2019 г.).
  • СП 484.1311500.2020 Свод правил. Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты.
  • СП 485.1311500.2020 Свод правил. Системы противопожарной защиты. Установки пожаротушения автоматические.
  • СП 486.1311500.2020 Свод правил. Системы противопожарной защиты. Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и системами пожарной сигнализации.
  • СП 3.13130.2009 Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожаре. Требования пожарной безопасности.
  • СП 6.13130.2021 Системы противопожарной защиты. Электроустановки низковольтные. Требования пожарной безопасности.
  • СП 7.13130.2013 Отопление, вентиляция и кондиционирование. Противопожарные требования.
  • СП 10.13130.2020 Системы противопожарной защиты. Внутренний противопожарный водопровод. Нормы и правила проектирования.
  • СП 59.13330.2016 Доступность зданий и сооружений для маломобильных групп населения. Актуализированная редакция СНиП 35-01–2001 (с Изменением № 1).
  • СП 118.13330.2012 Общественные здания и сооружения. Актуализированная редакция СНиП 31-06–2009 (с изменениями № 1, № 2).
  • СП 54.13330.2016 Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01–2003.
  • СП 154.13130.2013 Встроенные подземные автостоянки.
  • Правила устройства электроустановок (ПУЭ). Издание 7-е, а также специальные технические условия, разрабатываемые конкретно для объекта застройки.

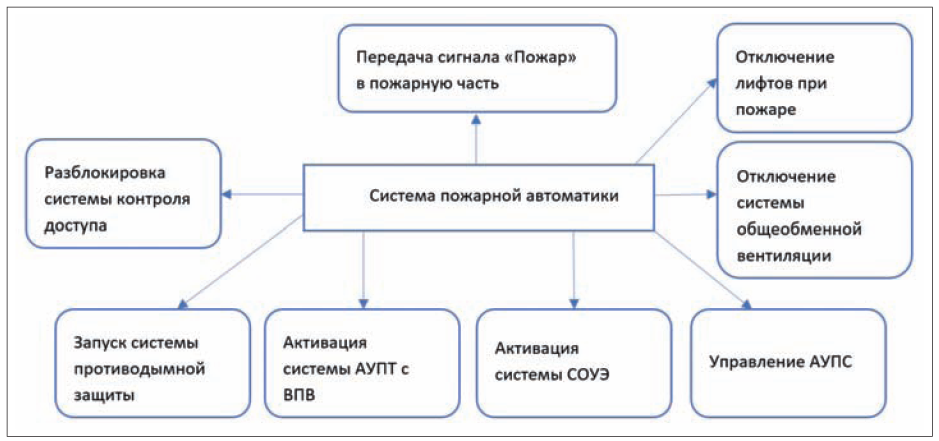

Рис. 1. Схема взаимодействия системы пожарной автоматики с инженерными системами и системами противопожарной защиты зданияРис. 1. Схема взаимодействия системы пожарной автоматики с инженерными системами и системами противопожарной защиты здания

Системы оповещения и управления эвакуацией людей: обзор >>

Системы противопожарной защиты для многофункциональных жилых комплексов

Для обеспечения защиты людей и материальных ценностей многофункциональные жилые комплексы оснащаются следующими системами противопожарной защиты:

  • автоматическими установками пожарной сигнализации (АУПС);
  • автоматическими установками водяного пожаротушения (АУПТ), совмещенными со внутренним противопожарным водопроводом (ВПВ);
  • автоматическими установками газового пожаротушения (АУГПТ) для защиты электротехнических помещений;
  • системой оповещения и управления эвакуацией людей при пожаре (СОУЭ);
  • системой противодымной защиты (СПДЗ);
  • системой передачи данных (СПД) тревожной информации в пожарную часть.

Управление вышеперечисленными системами осуществляется с помощью системы пожарной автоматики.

Преимущества автоматических установок пожарной сигнализации адресного типа

С целью своевременного пожарообнаружения защищаемые здания оборудуются автоматическими установками пожарной сигнализации.
Специалисты нашей компании в основном предпочитают защищать здания с помощью автоматических установок пожарной сигнализации адресного типа.
Автоматические установки пожарной сигнализации, построенные на адресных пожарных извещателях, имеют ряд технических преимуществ над безадресными:

  • кольцевые адресные шлейфы имеют высокую надежность при отказе;
  • извещатели могут передавать параметры своего состояния "неисправность", "запыленность" и т.п.;
  • возможность замены вышедших из строя извещателей без отключения системы;
  • протяженные кабельные линии связи.

Проектировщикам при разработке соответствующих решений следует выбрать алгоритмы сработки автоматических и ручных пожарных извещателей. В соответствии с СП 484.1311500.2020 (подп. 6.4.5) предусматриваются следующие алгоритмы:

  • алгоритм А, применяется для ручных пожарных извещателей;
  • алгоритм В, применяется для автоматических пожарных извещателей для пуска СОУЭ 1–3 типа;
  • алгоритм С, применяется для автоматических пожарных извещателей для пуска СОУЭ 4–5 типа и АУПТ.

Принятые расстояния между пожарными извещателями в помещениях должны соответствовать требованиям СП 484.1311500.2020 (подп. 6.6).

С целью недопущения развития пожара в системах общеобменной вентиляции проектными решениями предусмотрено следующее:

  • отключение вентиляции и системы кондиционирования при пожаре путем подачи сигнала "Пожар" на щиты управления;
  • закрытие нормально-закрытых и нормально-открытых противопожарных клапанов при пожаре.

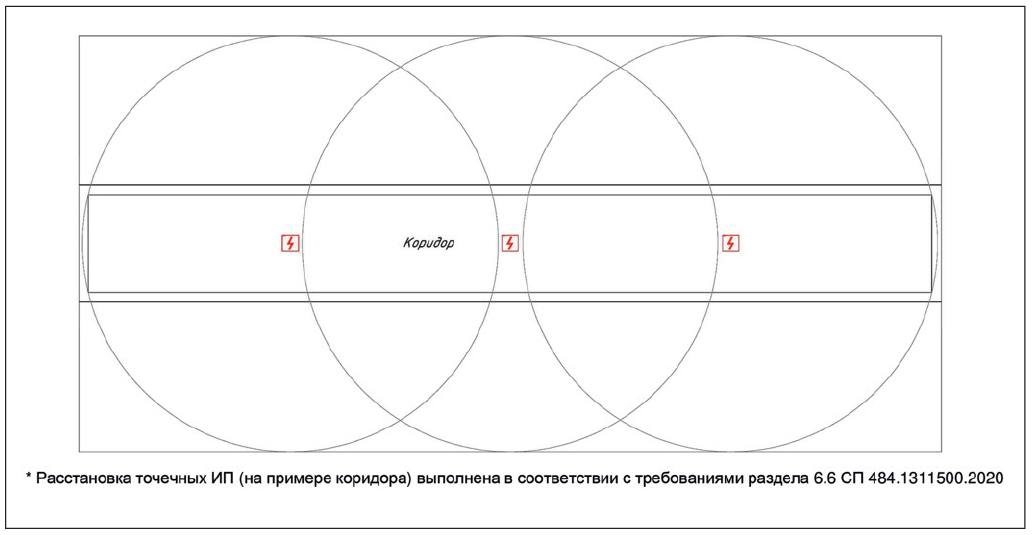

Рис. 2. Пример размещения дымовых извещателей по алгоритму В в соответствии с принятыми радиусами контроляРис. 2. Пример размещения дымовых извещателей по алгоритму В в соответствии с принятыми радиусами контроля

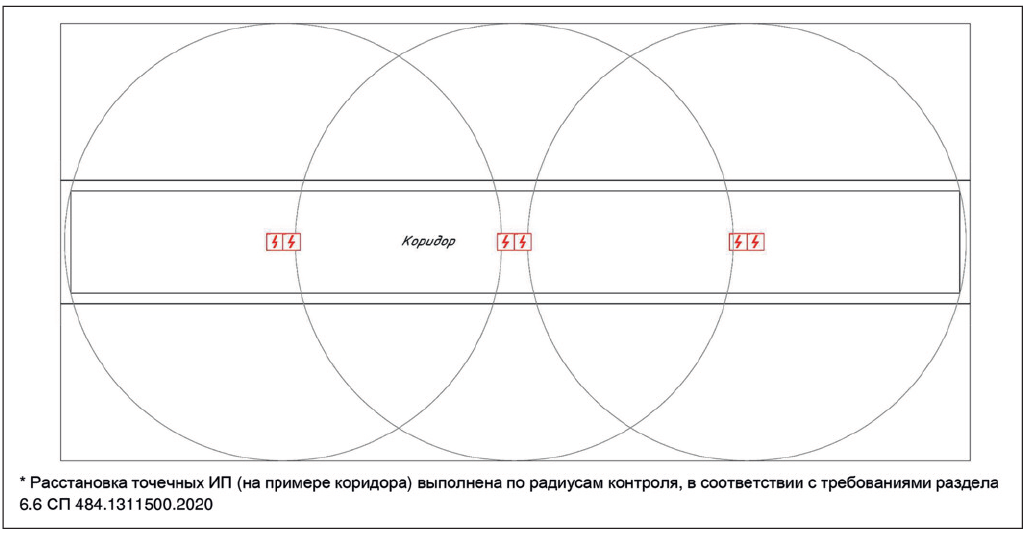

Рис. 3. Пример размещения дымовых извещателей по алгоритму С в соответствии с принятыми радиусами контроляРис. 3. Пример размещения дымовых извещателей по алгоритму С в соответствии с принятыми радиусами контроля

Обеспечение эвакуации людей

Для обеспечения своевременной эвакуации людей предусматривается интеграция системы пожарной автоматики с системой противодымной защиты. Вдоль основных эвакуационных путей из защищаемых зданий размещаются устройства дистанционного пуска систем противодымной защиты в ручном режиме. Для управления системой противодымной защиты предусмотрено открытие клапанов противодымной вентиляции и пуск вентиляторов противодымной вентиляции.

Автоматизация систем ОВ (отопления, вентиляции, кондиционирования) должна осуществляться после получения задания от разработчика ОВ. Алгоритмы работы противодымной вентиляции – это зона ответственности разработчика ОВ (СП 484.1311500.2020, подп. 7.7.6).

Обзоры оборудования для безопасности объектов >>

АУТП для помещений различного типа

Защищаемые здания оборудуются автоматическим установками пожаротушения (АУТП):

  • спринклерной водяной АУПТ для защиты гостиничных номеров, а также закрытых парковочных мест;
  • газовой АУПТ для защиты помещений слаботочных систем и электротехнических помещений;
  • а также пожарными кранами на всех этажах.

Около пожарных кранов размещаются устройства дистанционного пуска активации внутреннего противопожарного водопровода в ручном режиме.

3-й и 4-й типы СОУЭ

В защищаемых жилых зданиях специалистами нашей компании предусматриваются третий и четвертый типы СОУЭ, в соответствии с разрабатываемыми специальными техническими условиями (СТУ):

1. Третий тип СОУЭ:

  • речевые оповещатели настенного и потолочного типа;
  • адресные табло "Выход";
  • пуск СОУЭ осуществляется одновременно во всем пожарном отсеке;
  • осуществление передачи сигналов системы оповещения гражданской обороны.

2. Четвертый тип СОУЭ:

  • речевые оповещатели настенного и потолочного типа;
  • адресные табло "Выход";
  • адресные табло "стрелка влево/вправо", "бегущий человек";
  • пуск СОУЭ осуществляется по выделенным зонам во всем пожарном отсеке;
  • переговорные устройства для связи с пожарным постом, установленные около выходов и лестничных клеток;
  • осуществление передачи сигналов системы оповещения гражданской обороны.

Речевые оповещатели настенного, потолочного и рупорного (уличного) типа устанавливаются в следующих видах помещений:

  • квартиры;
  • апартаменты с гостиничными номерами;
  • технические помещения;
  • зоны безопасности маломобильных групп населения;
  • санузлы маломобильных групп населения;
  • подземная парковка;
  • террасы;
  • коммерческие помещения;
  • коридоры с холлами;
  • лифтовые холлы;
  • другие помещения.

Интеграция систем пожарной автоматики с СОУЭ реализуется на релейном уровне.

Прочие системы противопожарной защиты

В защищаемых жилых зданиях специалистами ГК "Самолет" предусматриваются следующие системы:

  • автоматизированные противопожарные шторы для препятствия распространению пожара;
  • радиоканальная система передачи сигнала "Пожар" в пожарное депо, в соответствии с требованиями ФЗ-123 "Технический регламент о требованиях пожарной безопасности".

Взаимодействие системы пожарной автоматики с вышеперечисленными системами противопожарной защиты позволяет обеспечить своевременную эвакуацию людей из защищаемых зданий и спасение материальных ценностей при пожаре.

Опубликовано в журнале "Системы безопасности" № 4/2022
