Разработка системы машинного зрения для детекции и классификации СИЗ на металлургическом производстве

Дмитрий Лапин, Владимир Клычников, Марк Хуббатулин, Антон Штарев, 14/04/22

Системы детекции и классификации средств индивидуальной защиты (СИЗ) с помощью машинного зрения все чаще применяются к видеоданным с существующих и вновь устанавливаемых камер в различных цехах и помещениях металлургических производств. В статье будут рассмотрены основные трудности, с которыми сталкиваются разработчики таких систем, идеи, которые помогают их решить, и перспективы развития с точки зрения как технологий, так и бизнеса.

фото (1)-1

фото (2)-1

Главная трудность подобных проектов возникает уже на старте, когда у разработчиков в доступе не оказывается собранных и подготовленных данных, а текущая инфраструктура не сильно готова к быстрому сбору и автоматизированной разметке. В этом случае командам целесообразно искать как релевантные внешние датасеты, так и собирать внутренний своими силами, используя доступные OpenSource-решения для разметки собираемых данных.

Ближайшие ключевые темы в журнале и на сайте

Модели хорошие и разные

Пока разработчики готовят первые данные и самостоятельно их размечают, параллельно стоит проводить бенчмарк моделей из открытых источников для поиска подходящей для поставленной задачи предобученной нейросети и ее архитектуры. По ощущениям, это что-то среднее между использованием китайских научных библиотек и гитов с результатами хакатонов.

Философия точности

Перед бизнесом и командой разработчиков могут стоять и специфические задачи, например приземлить критерии успешности от внедрения системы вообще (повышение дисциплины и снижение нарушений) на количественные метрики работы системы компьютерного зрения (accuracy, mAP и т.д.). Общение на разных языках и общая неопределенность делают такую задачу нетривиальной.

Пул идей

Чтобы победить возникающие трудности и быстро сдвинуть проект с мертвой точки, хорошо подойдет брейнсторминг и недельная разработка в режиме хакатона. Так получится выработать ряд решений, которые помогут взлететь.

Главные вопросы, которые разработчикам нужно задать себе и бизнесу:

  • Сколько времени человек может быть без каски? Секунду? Минуту?
  • Сколько оповещений о событии должно быть? Однократное? Пока событие не прекратится?

Ответы на эти вопросы помогут при подборе границ срабатываний и повышении уровня робастности моделей.

Связь "бизнес – алгоритм"

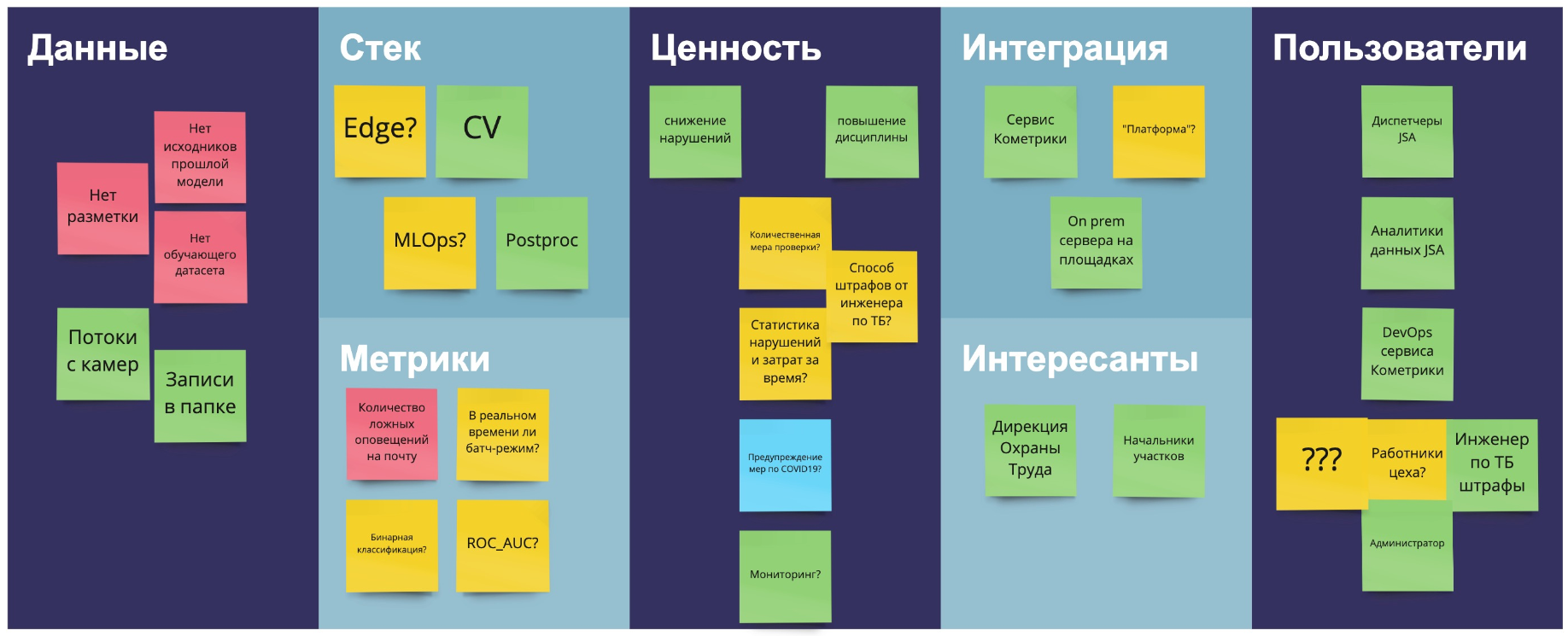

Познакомиться и подружиться с бизнесом – необходимый шаг для того, чтобы поставить проект на рельсы. Это всегда непростая задача, с учетом разных интересов, профильного образования и деятельности разных участников. Поэтому стоит обратиться к хорошо зарекомендовавшему себя фреймворку LeanDS и применить "укороченный" вариант канваса на первом же кик-оффе (рис. 1).

рис1-Apr-14-2022-09-09-14-37-AMРис. 1. Пример канваса вопросов и идей на старте проекта

Заполнив совместно с заказчиком такую форму на кик-оффе, можно выявить основные технические и организационные трудности и оперативно их решить.

Мнения экспертов по другим темам >>

Логика спасает ИИ

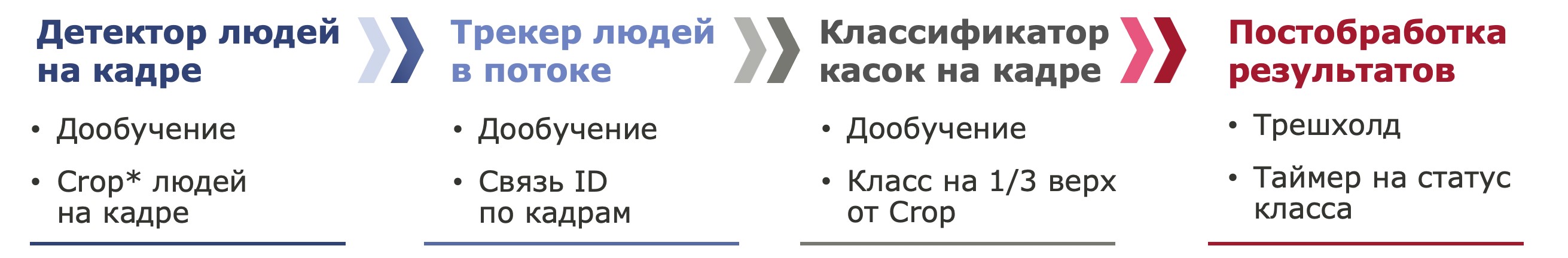

Какими бы навороченными и современными ни были SOTA-архитектуры нейросетей, без правильной логики их использования результатов не будет. Именно этим нужно руководствоваться при создании алгоритма (пайплайна) работы системы детекции и классификации СИЗ. В общем виде вариант такого алгоритма представлен на рис. 2.

Рис. 2. Алгоритм (пайплайн) работы системы детекции и классификации СИЗРис. 2. Алгоритм (пайплайн) работы системы детекции и классификации СИЗ

Алгоритм анализа видеопотока строится модульно, с возможностью расширения функционала детектируемых и классифицируемых объектов и событий без изменения логики последовательной обработки.

Базовым решением является детекция человека на видеопотоке и присвоение ему уникального идентификатора (ID) для привязки будущих детектируемых и классифицируемых событий. При этом целевые показатели точности и полноты детекции человека достигают не менее 0,9.

После детекции человека на видеопотоке проводится как классификация наличия на нем СИЗ согласно установленному списку, так и анализ пересечения или нахождения в границах опасной зоны.

Постобработка полученной при классификации и анализе информации позволяет объединить параметры алгоритма с установленной для конкретной камеры бизнес-логикой. При этом из настроек и конфигураций определяются как пороги детекции и классификации, так и время эффективного срабатывания.

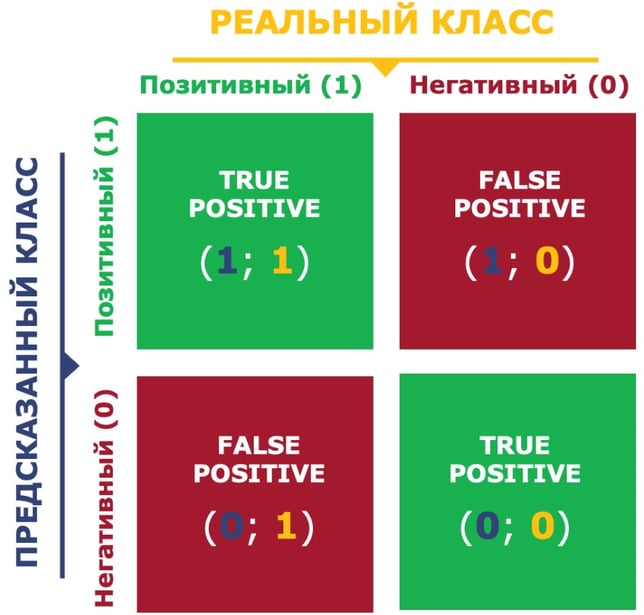

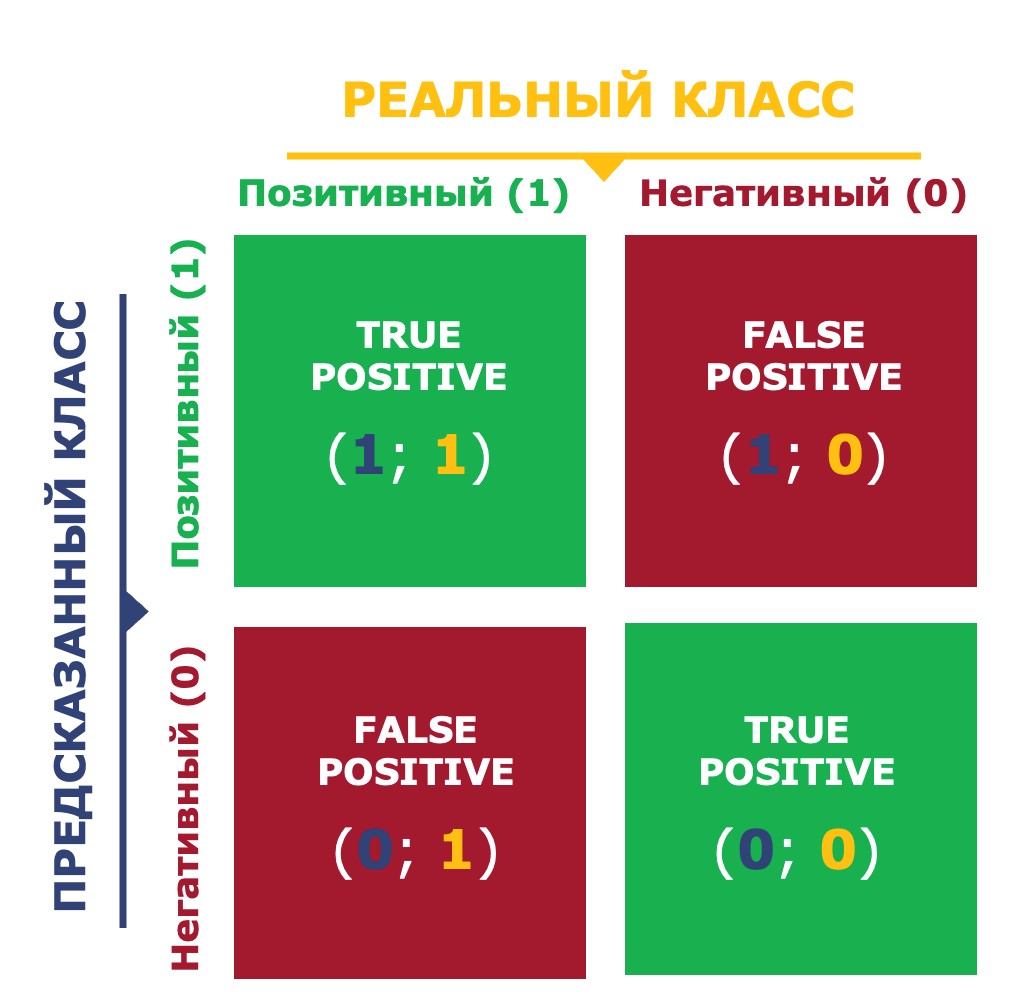

В части работы с метриками можно сделать отдельную статью, однако просто зафиксируем простую истину. На первом этапе вся задача по детекции и классификации СИЗ может быть сведена к бинарной классификации, известная матрица ошибок которой представлена на рис. 3.

02-Apr-14-2022-09-35-23-00-AMРис. 3. Матрица ошибок при бинарной классификации

Для простоты восприятия каждый квадрант рекомендуется расписать простыми словами:

  1. TP – "каску сняли, и мы увидели";
  2. FP – "каску сняли, но мы не увидели";
  3. FN – "каску не сняли, но мы увидели";
  4. TN – "каску не сняли, и мы не увидели".

Благодаря этому можно, например, быстро выяснить у заказчика, что "больнее" всего бизнесу от FN-срабатываний, так как они перегружают диспетчеров.

Форум "Технологии безопасности" 2023 Узнайте, что запланировано!

Флешмобы

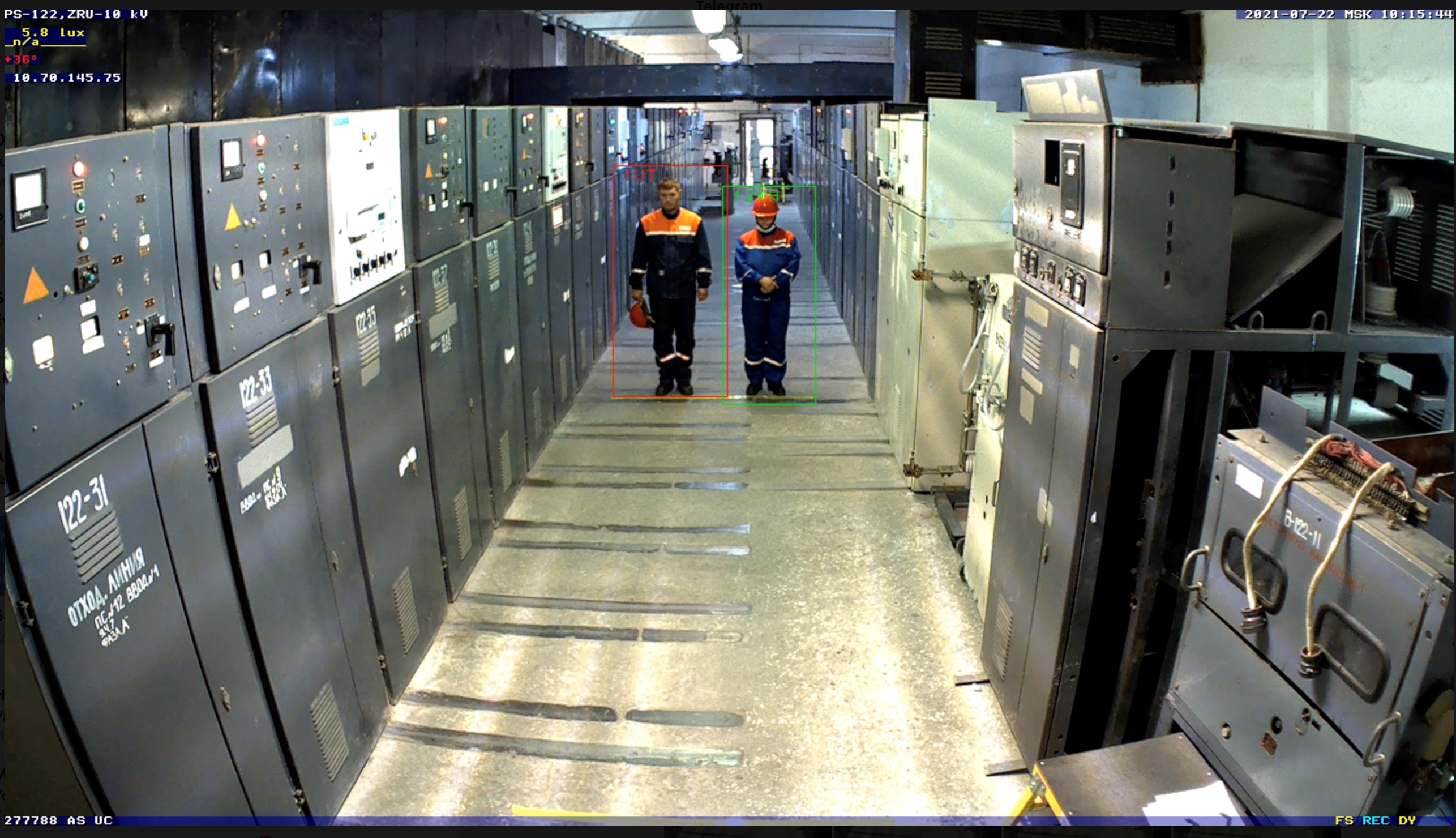

Имеет смысл формирование комплексной методики, которая позволит на каждой камере провести практически исчерпывающие сценарии видимости человека в СИЗ за достаточно ограниченные сроки. Например, так можно получить и разметить 12 тыс. кадров с площадок по людям и каскам для дообучения детектора и классификатора, чтобы приблизить выборку к сбалансированной. Пример кадра с подобного флешмоба представлен на рис. 4.

Рис. 4. Пример флешмобаРис. 4. Пример флешмоба

От "человека" к остальному

Когда получено стабильное и повторяемое решение по детекции на кадре человека в различных условиях, архитектура микросервиса позволяет добавлять модели классификации и детекции без создания дополнительной нагрузки или костылей к общему решению.

Гибкая инфраструктура

В ходе разработки решения можно учитывать разные схемы размещения микросервиса. Три из них представлены в таблице.

Таблица. Схемы размещения микросервиса

  Плюсы Минусы

Одноплатники

табл1-Apr-14-2022-09-25-30-86-AM

Самые компактные

ARM-процессор

Маломощные

Неттопы

табл2-Apr-14-2022-09-25-50-39-AM

Компактные

Мощные

Редкие

Сервера

табл3-1

Самые мощные

Негабаритные

Дорогие



Юнит-экономика во главе

Для окончательной победы здравого смысла и дружбы между разработчиками и бизнесом есть смысл ввести единую целевую функцию, справедливую для разных ситуаций в проекте – от небольшого дооснащения будки в цеху до покрытия новой зоны размером с футбольное поле:

Мин. (Цвидео) при макс. (Квидео)

То есть цена (себестоимость) видео с одной камеры должна стремиться к минимуму при максимальном качестве. При этом не обязательно все входящие переменные устремлять к нулю. Скорее наоборот, рациональный подбор отдельных элементов поможет бизнесу правильно выстроить карту проекта, а разработчикам – подобрать правильные инструменты.

Полный календарь онлайн-событий компании "ГРОТЕК"

Что в результате

Опыт внедрения показывает, что описанная система машинного зрения для детекции и классификации СИЗ способна покрывать 4 металлургических завода суммарно на 100+ камер, бодро работать со скоростью 15 кадр/с и занимать одну карточку Nvidia P5000 на 20 видеопотоков. При этом статистика нарушений снизится от более 50 в месяц к стабильному показателю порядка 10–12, и эта цифра будет постоянно уменьшаться за счет всяческих предупредительных работ. На каждой камере в таком кейсе работают сценарии как с СИЗ, так и со статичными опасными зонами.

Перспективы

Совершенствование моделей – дело бесконечное. В рамках развития системы машинного зрения для детекции и классификации СИЗ на металлургическом производстве возможна доработка и оптимизация алгоритмов модели, добавление новых (например, алгоритма классификации для сигнальных жилетов, масок и иных СИЗ), работа с динамическими опасными зонами. При этом основной целью разработчиков остается высокое быстродействие ансамбля моделей при сохранении требуемой ресурсоемкости.

В плане всего сервиса есть смысл переходить на децентрализованные, граничные вычисления, а также внедрять решения по оповещению сотрудников о нарушении в режиме, близком к реальному времени, например с помощью мобильных устройств или систем тревоги. Здесь можно отталкиваться от имеющейся статистики о том, как идет работа сервиса на всех уровнях – от слесаря на заводе до директора, чтобы и дальше предупреждать опасные инциденты на производстве.

Опубликовано в журнале "Системы безопасности" №1/2022
