SIP-видеомониторы

Обзор предоставлен независимой тестовой лабораторией CCTVLAB

Современные цифровые технологии стремительно проникают во все сферы человеческой жизни. Аналоговые домофоны и другие переговорные устройства уже давно не отвечают тем требованиям, которые предъявляют сегодняшние потребители. Им на смену приходят более функциональные технические решения. Полностью заменяя собой по функциям классические аналоговые переговорные устройства (в лице хорошо знакомого нам аудио- и видеодомофона), IP-домофоны используются для передачи голоса и видео через локальные компьютерные сети и Интернет. При этом они способны становиться частью глобального телекоммуникационного пространства.

Основным типом оборудования, представляющего современную систему IP-домофонии, являются видеомониторы, устанавливаемые внутри помещения и предназначенные для приема видео- или аудиовызова от панели. При этом территориальные ограничения в современном оборудовании практически отсутствуют и никак не сказываются на качестве работы при условии достаточной пропускной способности интернет-канала.

IP-домофония легко интегрируется в системы видеонаблюдения, IP-телефонию и системы умного дома. Использование PoE-коммутаторов обеспечивает быстрый монтаж и легкую масштабируемость. В отличие от аналоговых систем IP-оборудование имеет возможность удаленной донастройки и позволяет легко добавлять новые устройства в систему. Особенно это актуально для территорий, обладающих большой площадью, например для коттеджных поселков, в которых, как правило, имеется несколько калиток, ворот и входных дверей.

В настоящем обзоре рассматриваются следующие устройства:

• Монитор C313W-2 (Akuvox)
• AT-07L WHITE (BAS-IP)
• IP-видеомонитор SM730 (BEWARD)
• XTS 7 WH WIFI (840CH-0030) (CAME)

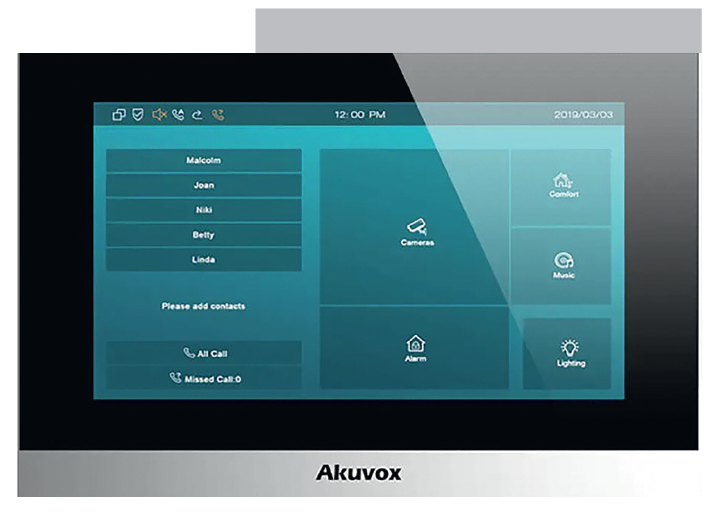

Монитор C313W-2 (Akuvox)

C313W-2 – это абонентский монитор начального уровня с операционной системой Linux, обеспечивающий аудио- и видеосвязь с домофонами по протоколу SIP 2.0. Имеет компактный корпус и яркий, четкий 7-дюймовый сенсорный экран, оснащенный режимом энергосбережения. Как правило, он используется в квартирах.

В оборудовании присутствует операционная система Linux, обеспечивающая высокую стабильность работы и широкий набор функций. Устройство поддерживает двустороннюю аудиосвязь с другими устройствами в двухпроводной IP-сети. Питание осуществляется от двухпроводного сетевого IP-коммутатора Akuvox NS-2 или внешнего источника. Сверхбольшое расстояние передачи данных осуществляется по двухпроводному кабелю.
Устройство сконструировано для монтажа поверх стандартного подрозетника x86.

C313W-2 может быть интегрирован с различными системами сторонних производителей, такими как IP-камеры и датчики сигнализации, что позволяет создать более разветвленную систему безопасности.

В устройстве предусмотрена также автоматическая инициализация.
Управление может осуществляться по сети, присутствует анализ сетевого трафика и системный журнал (включая журнал доступа).

AT-07L WHITE (BAS-IP)

Внутренний 7-дюймовый Wi-Fi IP-видеодомофон с IPS-экраном и разрешением 1 024 x 600 имеет возможность подключения датчиков тревоги и кнопки звонка. Внутренний видеодомофон работает под управлением операционной системы Android 6.0.

Он поставляется в четырех цветовых вариациях (white, gold, black, silver) и имеет два варианта установки: настенное накладное крепление и крепление врезным монтажом с использованием специального кронштейна. Толщина при врезном монтаже составляет 5 мм. Подключение проводов осуществляется сбоку. Толщина при накладном монтаже 26,5 мм. Корпус оборудования сделан из алюминия. Присутствует Wi-Fi.

Крепление монитора предусматривает установку под любые типы отверстий для подрозетников в стене, будь то квадратные, прямоугольные или же круглые. Возможна также установка монитора на стену и без отверстия для подрозетника.

В панели навигации на главном экране монитора есть кнопка вызова лифта, благодаря которой можно вызвать себе лифт прямо на этаж.

Картинка у монитора AT-07L отличается высокой четкостью изображения, а благодаря фирменным технологиям улучшения изображения чувствуется предельно высокая проработка изображения. За счет применения технологии IPS картинку на мониторе можно видеть даже смотря на монитор не под прямым углом. У монитора также низкая вероятность появления "битых" или выгоревших пикселей, улучшенная контрастность, снижено энергопотребление.

Особенностью монитора AT-07L является наличие магнитного кронштейна для монтажа врезным способом. Врезной монтаж обеспечит оригинальный внешний вид и идеально подойдет для апартаментов, офиса или загородного дома.

Функция "квадратор" делит экран монитора на четыре прямоугольные области, в каждой из которых помещается изображение от видеокамеры, подключенной к домофонной системе. Это позволяет видеть изображение сразу с четырех камер в режиме реального времени.

Возможна установка сторонних приложений, например таких как Ajax, Sonos, Crestron и др. Процессор в мониторе AT-07L состоит из двух четырехядерных процессоров, которые распределяют между собой различные задачи в зависимости от их типа, обеспечивая при этом быструю и гибкую многозадачность.

Монитор AT-07L поддерживает работу с видео с более высоким разрешением и качеством, чем стандартное разрешение. Присутствует наличие возможности загрузки собственных mp3-мелодий.

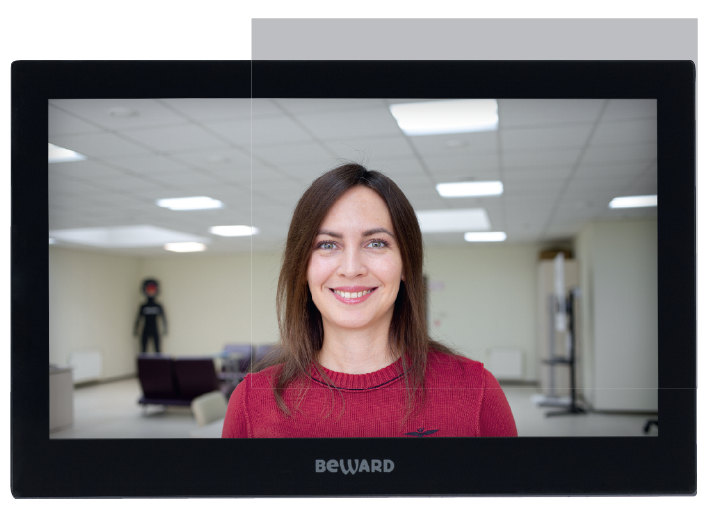

IP-видеомонитор SM730 (BEWARD)

SM730 – это SIP-монитор BEWARD, разработанный для применения внутри офисных и жилых помещений. SM730 выполнен в пластиковом корпусе и оснащен 7-дюймовым сенсорным экраном.

BEWARD SM730 прост в обращении и удобен в использовании. Он позволяет принимать и совершать SIP-вызовы, вести полнодуплексные разговоры в реальном режиме времени, а также просматривать живое видео с IP-видеокамер в сети по запросу. Для комфортности в SIP-мониторе предусмотрена функция бесшумного режима.

SIP-монитор SM730 поддерживает протокол SIP 2.0 с соответствием RFC 3261, а также различные режимы открытия двери, в том числе DTMFRelay RFC2833. Это обеспечивает ему совместимость с вызывными панелями BEWARD, а также с панелями других производителей, поддерживающих данный протокол, что позволяет осуществлять различные комбинации с домофоном и мониторами. Кроме того, это делает возможным принимать вызовы напрямую по SIP P2P или через IP-ATC, что делает применение SIP-монитора SM730 универсальным как для частного, так и для корпоративного сектора.

SIP-монитор SM730 поддерживает функцию автопоиска IP-камер в сети по ONVIF. Онлайн-изображение с IP-камеры можно как просматривать по запросу, так и привязывать к вызову, изображение с камеры при этом будет транслироваться на другое устройство при SIP-вызове.

SIP-монитор BEWARD SM730 имеет девять входов для подключения внешних устройств. Это могут быть несколько дверных звонков, охранные датчики или, например, тревожные сигналы с внешних камер. При изменении состояния входа монитор имеет настраиваемые действия, среди которых срабатывание релейного выхода, вызов абонента, открытие двери, включение режима "не беспокоить", интерком, отображение потока с камеры, HTTP URL-действие, отправка СМС через внешний шлюз.

Пользователь может также привязывать эти действия к нажатию клавиш монитора. Благодаря этому монитор поддерживает широчайшие сценарии управления системой безопасности дома или офиса при наличии видеокамер, сетевых контроллеров дверей и дополнительных устройств вызова.

BEWARD SM730 способен вести черный список для входящих и исходящих номеров, благодаря чему пользователь может отгородить себя от звонков навязчивых соседей по дому или коллег по офису.

BEWARD SM730, благодаря наличию функции SIP-Hotspot, позволяет объединить аналогичные устройства в группу для возможности вызова нескольких устройств одновременно через один SIP-аккаунт или даже при P2P-вызове. При групповом вызове разговор будет совершен с тем устройством, на котором раньше была "снята трубка" (принят сигнал). После этого на остальных устройствах вызов будет прекращен.

SM730 имеет встроенный сниффер сетевого трафика, поддерживает протокол remote syslog и имеет возможность экспорта и импорта конфигурационных файлов, что позволяет собрать максимально подробную информацию для сотрудника техподдержки и оперативно решать проблемы пользователей при настройке SIP-монитора. Дополнительно SIP-монитор имеет возможность сделать снимок экрана и пропинговать IP-адрес сервера.

BEWARD SM730 поддерживает функцию "автопровижининг", которая позволяет скачивать файл конфигурации монитора или даже актуальную прошивку с внешнего HTTP-/HTTPS-/FTP-/TFTP-сервера, благодаря чему все настройки на устройствах будут синхронизированы. Конфигурация или прошивка могут обновляться по запросу, при перезагрузке или в рамках определенного периода времени. Присутствуют также модели со встроенными Wi-Fi-модулями, позволяющими соединяться с Интернетом беспроводным способом.

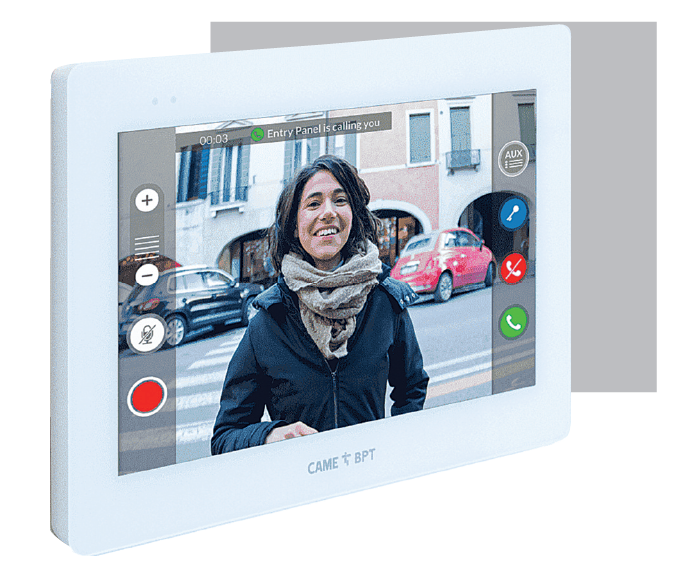

XTS 7 WH WIFI (840CH-0030) (CAME)

Оборудование представляет собой абонентское устройство hands-free с сенсорным 7-дюймовым дисплеем, Wi-Fi-модулем, локальным питанием, имеет белый цвет ("лед"), мобильное приложение для четырех пользователей, редактор интерфейса.

Настенный монитор оснащен сенсорным ЖК-дисплеем TFT диагональю 7 дюймов, антибликовой технологией Optical Bonding и встроенным Wi-Fi-модулем для удаленного приема вызова на смартфоне через соответствующее приложение. Присутствует пользовательский интерфейс для управления функциями видеодомофона, вызовами по интеркому, видео и автоответчиком. Используются SIP-протокол, аудиокодек G711 и видеокодек H.264. Напряжение питания от локального источника 14–18 В постоянного тока.

Для настройки и обновления прошивки используется встроенный веб-интерфейс. В комплект входит суппорт для настенного монтажа на распределительную коробку 503 (горизонтально) и на круглую коробку Ø 60 мм. Предусмотрена возможность встроенного монтажа устройства с соответствующей монтажной коробкой. Оборудование совместимо с технологиями X1 и XIP.

Функционал включает в себя громкую связь Half-Duplex. Встроенный WiFi-модуль для удаленного приема вызова на смартфоне или планшете через соответствующее приложение. Напряжение питания от местного источника 14–18 В. Возможно подключение до четырех мобильных устройств для управления системой удаленно.

Настраиваемые быстрые команды: открытие двери по умолчанию, дополнительные команды. Присутствует список AUX-команд для активации дополнительных функций.

В устройстве есть функция "паника" для связи с консьержем (если это предусмотрено в системе). Возможны регулировки звука и видео: громкость звонка, яркость дисплея, вид интерфейса (фоновые изображения), а также различные мелодии для вызовов с вызывной панели и лестничной площадки. Кнопка отключения звонка имеет светодиодную индикацию беззвучного режима. Предусмотрены принудительный циклический просмотр камер вызывных панелей, вызовы по интеркому как на другие абонентские устройства, так и на смартфоны/планшеты. Присутствует журнал контактов и список избранных контактов. Видеоавтоответчик в случае отсутствия абонента имеет возможность записи до 100 аудио-/видеосообщений продолжительностью 10 секунд.

Возможна аудио-/видеозапись во время разговора, отображение прямой трансляции с подключенных IP-видеокамер. Функция автоматического открывания двери позволяет открывать дверь автоматически по расписанию. Функция блокировки дисплея упрощает его чистку. Оборудование включает стандартный SIP-протокол, видеокодек H.264, аудиокодек G711, встроенный веб-интерфейс для настройки и управления через браузер.

Заключение

В широком смысле современные IP-видеомониторы относятся к разряду современных унифицированных коммуникаций. Это системы, которые оптимально вписываются в окружающий нас мир с такими его техническими достижениями, как локальные сети, Интернет, смартфонизация и т.д. Отсюда
вытекают их основные преимущества: экономичность, простота, возможность централизации и легкая управляемость. Система буквально включает в себя возможность функционала "всё в одном": систему для управления умным домом, онлайн-просмотра видео с камер, принятия вызовов от посетителей.

Наконец, подводя итоги, можно упомянуть, что стильные тонкие корпуса видеомониторов с цветными экранами уместны в любом интерьере.

Информация взята из открытых источников.
Иллюстрации предоставлены автором.

Опубликовано в журнале "Системы безопасности" № 3/2024
