Системы досмотра днища автотранспортных средств: классификация и состав

Алексей Колосков, Марина Дворкина, Анатолий Вихирев, 30/06/21

При обеспечении безопасности объектов и территорий особое внимание уделяется проведению тщательного досмотра, исключающего несанкционированный пронос или провоз предметов и веществ через точку доступа (контрольно-пропускной пункт). Применяемые технические и специальные средства позволяют с достаточно высокой эффективностью выявлять запрещенные для проноса/провоза предметы и вещества.



Изучение опыта проведения досмотра автотранспортных средств показало, что для сокрытия предметов и веществ часто используется днище кузова, что позволяет производить действия криминальной и террористической направленности по сокрытию предметов и веществ лицам, не имеющим специальной подготовки.

При этом эффективному проведению непосредственного досмотра препятствуют следующие факторы:

  1. труднодоступность расположения днища кузова;
  2. недостаточность освещенности;
  3. наличие большого количества штатно установленных деталей и узлов автотранспортного средства;
  4. подверженность открытых поверхностей днища загрязнению, обледенению и воздействию других внешних неблагоприятных факторов.

SS_Security and Safety

Степени досмотра

Можно выделить четыре степени процесса досмотра днища автотранспортного средства (см. табл.).

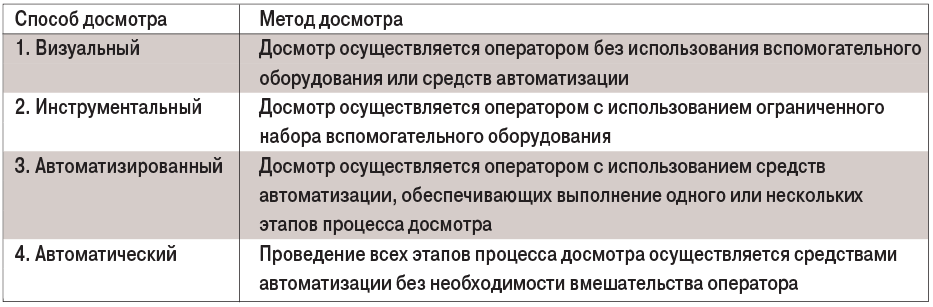

Таблица. Степени процесса досмотра днища автотранспортного средства104-1

Необходимость обеспечения качественного досмотра днища автотранспортного средства предъявляет особые требования к технической оснащенности контрольно-пропускных пунктов и проведению комплекса организационно-технических мероприятий.

Визуальный и инструментальный досмотр днища требует полной остановки (а при необходимости – и фиксации) автотранспортного средства на весь период проведения досмотра, что сопряжено с повышением трудоемкости процесса и негативно сказывается на пропускной способности. Следует учитывать и человеческий фактор. Кроме того, указанные способы досмотра днища не исключают возможности оказания негативного физического воздействия на оператора, производящего досмотр, например при срабатывании скрытно установленного взрывного устройства.

Автоматизированный досмотр позволяет переложить часть функций на систему, однако этому способу тоже присущи недостатки, характерные для визуального и инструментального досмотра, – низкая пропускная способность и наличие угрозы физического воздействия.

Наиболее оптимальным решением с точки зрения повышения надежности обеспечения безопасности операторов и увеличения пропускной способности контрольно-пропускных пунктов является применение высокоавтоматизированных систем досмотра, которые выполняют все стадии досмотра в автоматическом режиме с правом принятия оператором окончательного решения по санкционированию доступа.

Ближайшие ключевые темы в журнале и на сайте. Форматы участия для рекламодателей >>

Что входит в автоматизированную систему?

На отечественном рынке представлено множество автоматизированных и автоматических систем досмотра днища автотранспортных средств, в том числе не требующих остановки автотранспортного средства для проведения досмотра. Типовой состав и структура таких систем приведены на рис. 1.

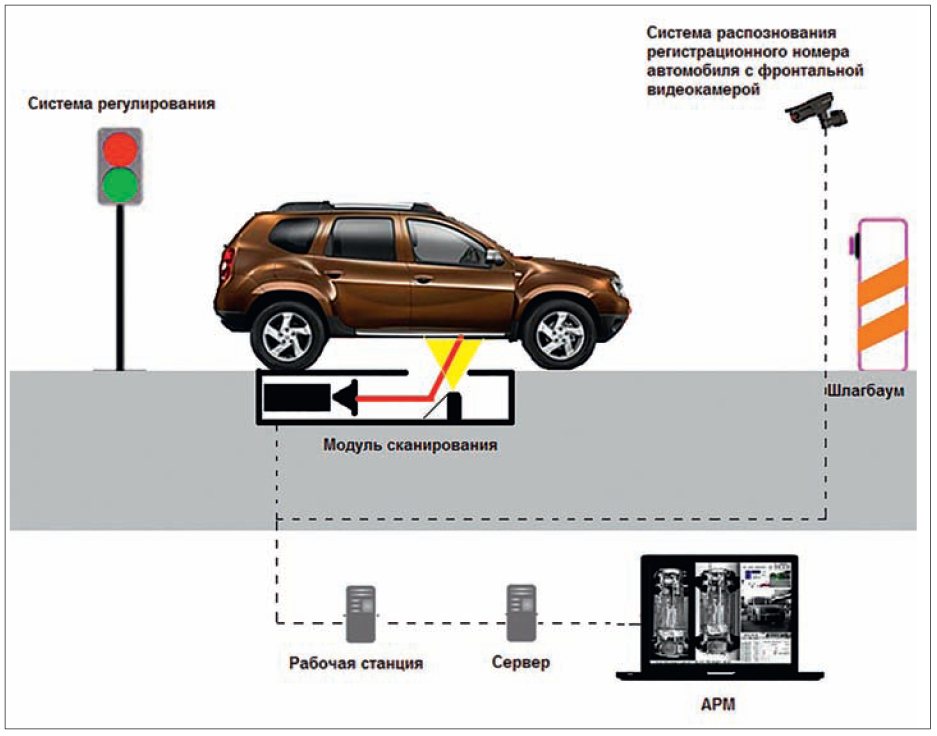

105Рис. 1. Типовой состав и структура автоматизированных и автоматических систем досмотра днища автотранспортных средств

Базовый состав такой системы включает в себя следующие компоненты:

  1. Модуль сканирования, предназначенный для производства фото- или видеосъемки днища автотранспортного средства.
  2. Рабочая станция, обеспечивающая формирование итогового изображения днища автотранспортного средства и согласующая работу компонентов системы и дополнительного оборудования.
  3. Сервер, как правило входящий в состав системы контроля и управления доступом и выполняющий функции формирования и хранения базы данных эталонных и ранее отсканированных изображений днищ автотранспортных средств, их регистрационных номеров и иных требуемых для идентификации параметров.
  4. Автоматизированное рабочее место (АРМ) с установленным специализированным программным обеспечением (СПО), посредством которого производится просмотр итоговых изображений днища автотранспортного средства и управление системой.

Форум "Технологии и безопасность" завершен. МАТЕРИАЛЫ НА САЙТЕ >>

Кроме того, в состав оборудования для досмотра днища автотранспортных средств могут входить системы:

  • распознавания регистрационных номеров автотранспортных средств;
  • получения изображения внешнего вида автотранспортного средства;
  • регулирования движения автотранспортных средств (светосигнальные устройства – светофоры, устройства преграждающие управляемые, датчики въезда/выезда автотранспортного средства, а в некоторых системах – скорости его проезда);
  • дистанционного контроля содержимого салона (возможность контроля наличия в салоне/кузове автотранспортного средства пассажиров или грузов) и др.

Модуль сканирования

Главным компонентом автоматизированной и автоматической системы досмотра днища является модуль сканирования, который может иметь стационарное исполнение, предназначенное для встраивания в поверхность дорожного полотна, либо мобильное исполнение, при котором модуль (рампа) закрепляется поверх дорожного полотна (рис. 2).

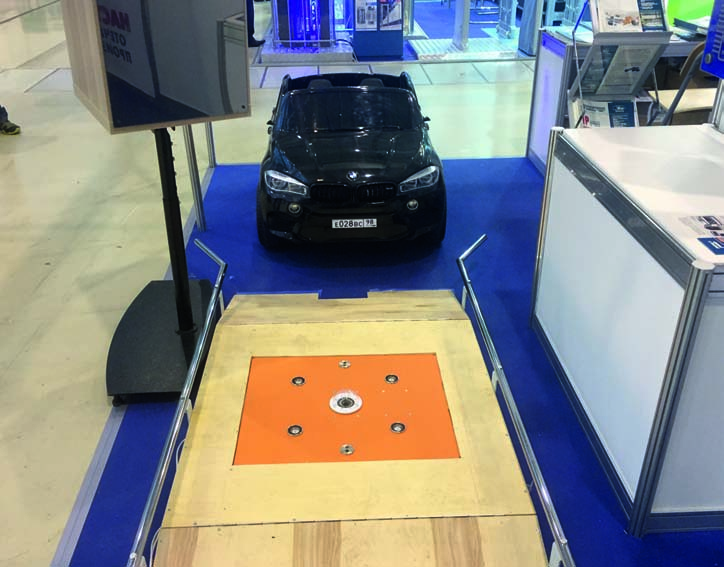

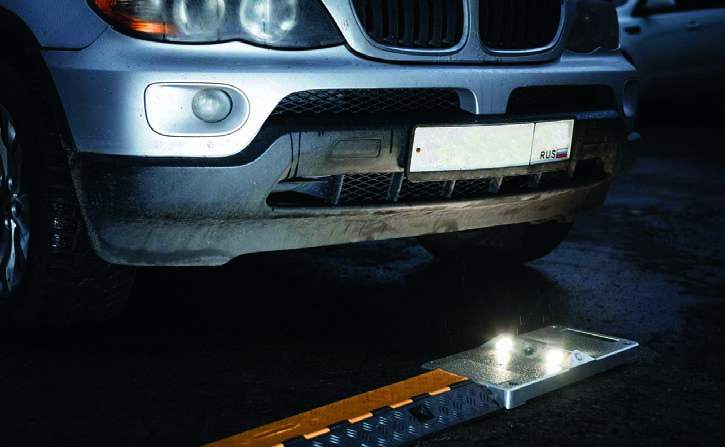

106-1Рис. 2. Модуль сканирования

В общем случае в состав модуля входят видеокамера, оптическая система, система подсветки в видимом и инфракрасном спектре, ударопрочное защитное стекло, система подогрева, система очистки защитного стекла, влагозащищенный корпус.

Выступить на онлайн-конференции | представить свои решения

Видеокамера

Основной элемент, формирующий изображение днища автотранспортного средства. Благодаря высокой скорости съемки обеспечивается возможность формирования изображения днища при движении автотранспортного средства, а высокое разрешение позволяет различать на итоговом изображении элементы размером до 0,5х0,5 мм.

В зависимости от конкретного исполнения видеокамеры ее фоточувствительный элемент может иметь различное соотношение сторон.

При соотношении сторон, близком к 3:4, изображение формируется одним снимком и может быть откорректировано или дополнено несколькими другими снимками, получаемыми с одной или нескольких видеокамер.

При линейном соотношении сторон фоточувствительного элемента видеокамеры изображение формируется построчно, по мере движения автотранспортного средства над модулем сканирования.

Оптическая система

Включает в себя набор оптических зеркал и призм, обеспечивающих точную фокусировку изображения днища проезжающего автотранспортного средства на фоточувствительном элементе видеокамеры. В ряде систем досмотра имеется возможность проведения съемки под углом к днищу, отличном от 90 град., что позволяет получить более широкий угол обзора.

ТРАНСПОРТНАЯ БЕЗОПАСНОСТЬ информация о проекте и заявка на участие

Система подсветки

Обеспечивает необходимую интенсивность и направленность светового потока для корректной работы видеокамеры при высокоскоростной съемке движущегося объекта или съемке под углом, отличном от 90 град., в условиях недостаточной освещенности под днищем автотранспортного средства.

Защитное стекло

Минимизирует внесение оптических искажений и создает механическую прочность, обеспечивающую устойчивость к появлению царапин и разрушению при штатном режиме работы (очистка от абразивного загрязнения и др.) или при возникновении нештатных ситуаций (наезд колеса автотранспортного средства и др.).

Система подогрева

Необходима для обеспечения устойчивой работы модуля сканирования при отрицательных наружных температурах, повышенной влажности воздуха, образовании снежного покрова, обледенения или конденсата на защитном стекле.

Система очистки защитного стекла

Позволяет снизить влияние помех, вызванных загрязнением поверхности защитного стекла, при проведении досмотра днища и может быть выполнена как в составе модуля сканирования, так и являться отдельной вспомогательной системой. В зависимости от конкретной модели может обеспечивать механическое удаление загрязнения при помощи щеток или воздействия воздушных/водяных струй.

Корпус

Это несущий элемент модуля сканирования, механически объединяющий все составные части. Вне зависимости от исполнения модуля сканирования (стационарного или мобильного) корпус должен обеспечивать механическую прочность всей конструкции, выдерживать вес автотранспорта во время проезда, защищать от проникновения влаги, поддерживая работоспособное состояние внутренних элементов и всей системы в целом.

Узнайте о возможностях лидогенерации и продвижении через контент

На какие характеристики обратить внимание?

Учитывая особенности условий эксплуатации, а также необходимость обеспечения работоспособности в большом числе климатических зон, следует выделить ряд наиболее важных технических характеристик, позволяющих провести всестороннюю оценку возможности применения указанных систем на конкретных объектах:

  • степень автоматизации;
  • конструктивное исполнение;
  • номенклатура досматриваемых автотранспортных средств;
  • удобство эксплуатации;
  • уровень обеспечения безопасности обслуживающего персонала;
  • климатическое исполнение;
  • пропускная способность.

Наиболее целесообразно применять системы, рассчитанные на проведение автоматического досмотра днища автотранспортного средства.

Варианты исполнения

Конструктивное исполнение системы определяется способом размещения модуля сканирования относительно дорожного полотна:

  • мобильное (позволяет оперативно осуществлять развертывание и свертывание системы);
  • стационарное (требует проведения инженерно-технических подготовительных и установочных работ).

Стационарный способ размещения модуля сканирования имеет два варианта реализации:

  1. "лежачий полицейский" (модуль располагается над дорожным полотном между рампами, по которым осуществляется проезд автотранспортных средств);
  2. "уровень дорожного полотна" (модуль размещается в специально выполненном углублении, в плоскости дорожного полотна).

Способ размещения модуля сканирования в значительной степени определяет такие его конструктивные особенности, как степень защиты, обеспечиваемая его оболочкой, устойчивость к воздействию внешних неблагоприятных факторов и необходимость включения в состав конструкции дополнительного и вспомогательного оборудования (вспомогательных систем подогрева, охлаждения и обдува их защитных стекол).

Выбор систем досмотра по номенклатуре досматриваемых автотранспортных средств неоднозначен и определяется рядом факторов, наиболее важным из которых является пропускной режим автотранспортных средств, действующий на конкретном объекте, и возможный состав автопарка.

Учитывая тот факт, что системы досмотра днища автотранспортных средств направлены на предотвращение противоправных действий, в том числе террористического характера, защита от угрозы жизни и здоровью операторов, непосредственно задействованных в проведении досмотра, является немаловажной составляющей их эффективного и полноценного функционирования. Данная задача может быть решена либо с помощью применения специальных инженерно-технических решений, либо посредством удаления оператора АРМ за пределы потенциально опасной зоны.

Тонкости правильной эксплуатации

Удобство эксплуатации системы досмотра – это субъективная комплексная оценка таких характеристик, как:

  • степень автоматизации;
  • наличие вспомогательного и дополнительного оборудования или систем, снижающих трудоемкость выполнения основных функций;
  • эргономические показатели;
  • дружественность интерфейса элементов управления системой досмотра;
  • возможность управления системой при помощи АРМ, размещаемого в помещении, защищенном от воздействий внешних неблагоприятных факторов;
  • трудоемкость развертывания и свертывания мобильных систем досмотра на объекте;
  • степень ремонтопригодности и простота обслуживания элементов и модулей, входящих в состав системы.

Учитывая тот факт, что системы досмотра днища автотранспортных средств направлены на предотвращение противоправных действий, в том числе террористического характера, защита от угрозы жизни и здоровью операторов, непосредственно задействованных в проведении досмотра, является немаловажной составляющей их эффективного и полноценного функционирования. Данная задача может быть решена либо с помощью применения специальных инженерно-технических решений, либо посредством удаления оператора АРМ за пределы потенциально опасной зоны.

Климатическое исполнение системы определяет степень ее устойчивости к воздействиям климатических факторов. Особенности географического расположения России налагают специальные требования к оснащению систем досмотра днища автотранспортных средств дополнительным и вспомогательным оборудованием, например подсистемами кондиционирования, подогрева, очистки и т.д.

СКУД для офисов и бизнец-центров. Подобрать решение >>

Пропускная способность характеризуется совокупностью ряда факторов, таких, как:

  • максимальная скорость проезда автотранспортного средства, на которой возможно получение корректного изображение днища, государственных регистрационных номеров и содержимого салона или кабины;
  • степень автоматизации;
  • время, необходимое для обработки изображения досматриваемого транспортного средства.

Скорость проезда должна коррелироваться со временем, необходимым для обработки изображения днища и принятия решения о допуске.
Высокое значение скорости проезда неприемлемо для организации пропускного режима с применением локально расположенных точек доступа, так как снижает его надежность.

Таким образом, правильно выбранная и эксплуатируемая система досмотра днища автотранспортных средств является необходимым и надежным компонентом для обеспечения безопасности функционирования охраняемых объектов и проведения массовых мероприятий.

Опубликовано в журнале "Системы безопасности" №2/2021
