К примеру, при видеонаблюдении на космодромах или в цехах со сверхвысокими температурами и давлениями единственным выходом будет применение камеры в специальном кожухе. При обычной эксплуатации, когда к камерам не предъявляются особые требования, достаточно будет использовать готовые решения "всё-в-одном", в частности в Bullet-исполнении. Благодаря тому, что эти модели постоянно развиваются и совершенствуются, подобных случаев на практике становится все больше. Bullet-камеры часто оснащены системой обогрева, объективом, ИК-подсветкой, не требуют дополнительных операций по монтажу и настройке и сразу готовы обеспечивать полноценное видеонаблюдение за объектом.
Идет непрестанное увеличение разрешения сенсоров одновременно с повышением их чувствительности. Растет и реальная детализация видеокамер. Раньше иногда осознанно использовали модели с меньшим максимальным разрешением, но большей чувствительностью. Такой выбор приходилось делать, поскольку при снижении освещенности, при прочих равных камеры с одинаковым физическим размером сенсора и меньшим заявленным разрешением показывали более высокое фактическое разрешение. В настоящее время некоторые производители заявляют в своих моделях с высоким разрешением и высокую чувствительность. Такой набор характеристик позволяет получить универсальное устройство, одинаково эффективно работающее. Особенно в связке со встроенной ИК-подсветкой, как при хорошем освещении, так и при его понижении. Благодаря высокому базовому разрешению и детализация на видео будет соответствовать требованиям самого взыскательного пользователя.
Однако под понятие "высокое разрешение" с каждым годом попадают камеры со все большим количеством мегапикселей. Так, сейчас базовой и на практике минимальной величиной считается FullHD, или 2 Мпкс. На рынке существуют и камеры с 12 Мпкс и более, но пока они являются скорее экзотическим решением для каких-то нестандартных задач. Не исключено, что со временем и эта величина станет минимальным разрешением для устанавливаемых на объекте камер.
Что тестируем
- максимальное разрешение;
- равномерность разрешения;
- работа ИК-подсветки.

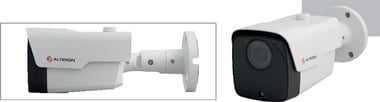

- Alteron KIB89
- Beward SV3210RZ
- Bolid VCI-143
- RVi-NC4055F40
Разрешение камер будем измерять при помощи стандартных таблиц. За счет того, что во всех моделях реализована ИК-подсветка и режим ночной съемки, мы измерим максимальное разрешение при хорошем освещении 500 лк и работе только встроенной подсветки камер. Для оценки зависимости разрешения камер от освещенности мы измерим реальное разрешение камер при изменении освещенности с 500 до 1 лк. Для оценки качества съемки динамического изображения мы проведем аналогичный тест при наблюдении вращающейся тестовой таблицы и освещенности от 500 до 5 лк.
Поскольку на тест представлены модели с разным разрешением и имеющие разные оптические системы, мы решили анализировать относительные величины показателей разрешения, вычисляемые как отношение измеренного разрешения камеры к измеренному максимальному значению в конкретном тесте.
Мы вычислим также равномерность относительного разрешения по полю изображения в зависимости от освещенности. Этот показатель позволит оценить величины реального горизонтального разрешения камер в нескольких зонах угла обзора и при нескольких величинах освещенности соответственно.
Опираясь на ту же самую логику, мы вычислим и равномерность работы ИК-подсветки каждой камеры. Это измерение проведем путем съемки пятна ИК-подсветки камеры на специальной таблице при помощи внешней измерительной камеры. Посредством анализа полученного изображения определим величину угла подсветки, на котором она достигает 50% от своей максимальной измеренной мощности в центре.
Единственная модель, которая имеет одинаковое разрешение при съемке как при высокой освещенности, так и при работе только ИК-подсветки. Измеренное разрешение в 2090 линий делает камеру лидером по разрешению при съемке при освещении от ИК-подсветки и второй по разрешению при хорошей освещенности. Модель входит в число лидеров по равномерности разрешения от освещенности, итоговое падение разрешения составляет 480 линий, или 23% от максимального значения. Входит в число лидеров по равномерности разрешения по полю изображения, среднее падение составило 2%.
Производитель отмечает использование в камере КМОП-матрицы SONY 1/2.9" IMX326. Модель позволяет вести видеосъемку с разрешением до 2592х1944 пкс при заявленной частоте до 15 кадр/с. Одна из двух предоставленных камер, оснащенных сенсором 5 Мпкс.
Одна из двух камер, имеющих также моторизованный объектив 2,8–12 мм и входящих в группу камер, поддерживающих сжатие видео H.265. В камере присутствуют аудиовход, аудиовыход, вход и выход тревоги. Производитель заявляет дальность встроенной ИК-подсветки до 40 м. Реализован встроенный вход для карт памяти microSD до 128 Гбайт. Модель поддерживает питание от источника 12 В и по PoE. Заявленная чувствительность при цветной съемке 0,1 лк. Камера поддерживает работу по ONVIF v2.6.
BEWARD SV3210RZ
Предоставлена НПП "Бевард"
Является самой дорогой камерой, но при этом обладает самой высокой чувствительностью сенсора в тесте. При низкой освещенности в 1 лк камера видит 1680 линий на статической таблице и 920 линий при съемке динамической таблицы на 5 лк. Она лидирует по величине максимального разрешения в тесте при хорошей освещенности – 2120 линий – и входит в число лидеров при освещении от встроенной подсветки (2010 линий) и по величине средней равномерности разрешения по полю изображения (падение 2%). Производитель отмечает, что оснастил камеру новым сенсором 5 Мпкс Sony Starvis для повышения уровня детализации объектов в условиях низкой освещенности. Устройство является единственным, в котором использован привод варифокального объектива 2,8–12 мм с автофокусировкой для удаленной настройки угла обзора камеры.
Производитель заявляет, что в камере реализован усовершенствованный алгоритм цифровой стабилизации изображения для предотвращения смазывания видео из-за вибраций. В модели также заявлена поддержка H.265 с технологией анализа изображения Smart Stream. Производитель подчеркивает, что кабель Ethernet подключается сразу внутри герметичного корпуса камеры без монтажной коробки. Заявлена встроенная поддержка расширенной видеоаналитики на восемь функций: подсчет людей, пересечение линии, детекторы праздношатания, саботажа, людей, движения и входа/выхода в рамках заданной области (активация лицензии).
Является лидером по равномерности ИК-подсветки в тесте, имея 50% от ее максимальной интенсивности при 92 град. Показывает наилучший результат по равномерности разрешения по полю изображения, среднее значение падения составляет 2%. Модель обладает также одной из лучших равномерностей разрешения в тесте, показывая при съемке динамической таблицы падение до 1040 линий, или 57%, показывает хорошую равномерность разрешения от освещенности с итоговым падением до 28%, достаточно близким к лучшей величине в тесте – 21%. При этом камера является самой недорогой моделью.
По словам производителя, цветная видеокамера предназначена для работы в составе комплекса видеонаблюдения и непрерывной трансляции видеоизображения с охраняемой зоны на системы отображения, записи, хранения и воспроизведения видеоизображения. Модель оснащена сенсором 4 Мпкс с разрешением 2688×1520. При этом запись видео доступна на 20 кадр/с. Камера поддерживает эффективное кодирование Н.265. В модели заявлен расширенный динамический диапазон 120 дБ для одновременного отображения ярких и темных участков одного кадра. Производитель заявляет водонепроницаемый пылезащищенный корпус с классом защиты IP67. В камере реализована встроенная ИК-подсветка и адаптер PoE для питания видеокамеры по кабелю сети Ethernet. Производитель заявляет встроенную ИК-подсветку с дальностью до 30 м.
Лидирует среди камер 4 Мпкс по равномерности разрешения от освещенности, как по абсолютному значению, так и по относительному, показывая падение на 520 линий, или 26%. Лучшая среди камер 4 Мпкс по величине абсолютного разрешения при съемке с хорошим освещением – 1200 линий, а при работе от встроенной подсветки – 1950 линий. Разница между съемкой при хорошем разрешении и при освещении от ИК-подсветки составляет всего 2%. Эти измеренные величины позволяют ей войти в число лидеров среди всех камер теста.
Единственная модель, которая может записывать видео в реальном времени при максимальном разрешении. В камере заявлена 1/3" КМОП-матрица, обеспечивающая съемку с максимальным разрешением 4 Мпкс (2560×1440) при частоте до 25 кадр/с. Производитель применил в модели фиксированный объектив 4 мм. В камере использована ИК-подсветка с заявленной дальностью 18 м. Единственная камера с заявленной функцией Smart Bitrate, которая, по словам производителя, должна обеспечить повышение качества изображения путем динамического изменения скорости записи в условиях ограниченного битрейта (CBR). Производитель отмечает, что камера способна передавать MJPEG поток 25 кадр/с при разрешении 4Мпкс с высоким качеством. В камере заявлен 3x WDR (140 дБ) – тройное сканирование кадра с разной экспозицией, также отличающее ее от других протестированных устройств. Модель может питаться как от PoE, так и от источника 12 В при температурах от -40 до +50 °С. Заявлен встроенный датчик температуры для обработки превышения заданного температурного порога как тревожного события.
