Творчество и опыт – залог успешных разработок в сфере безопасности

Андрей Кротов, 19/09/22

В этом году исполняется 60 лет Научно-исследовательскому центру "Охрана" (ФКУ НИЦ "Охрана" Росгвардии). Сотрудники этого учреждения не только участвуют в разработке технических средств охраны, но и своевременно доносят информацию о новых технологиях читателям нашего издания.

Системы оповещения и управления эвакуацией людей: обзор >>

27 августа 1962 г. в соответствии с приказом МВД РСФСР на базе Центрального научно-исследовательского института противопожарной обороны было организовано специальное конструкторское бюро (СКБ), которое явилось прообразом нынешнего НИЦ "Охрана".

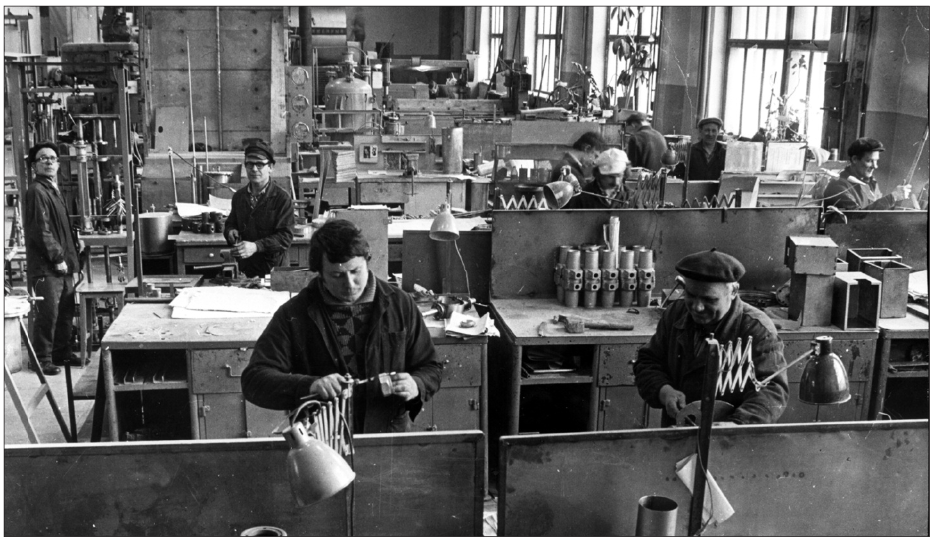

Рис. 1. Слесарный участок производственно-экспериментальной мастерской ЦНИИПО МВД СССРРис. 1. Слесарный участок производственно-экспериментальной мастерской ЦНИИПО МВД СССР

Специальное конструкторское бюро

СКБ было наделено функциями разработки аппаратуры охранной сигнализации и других видов технических средств охраны (ТСО) с учетом достижений отечественной и зарубежной науки и техники, изготовления и испытания опытных образцов, а также подготовки необходимой технической документации для предприятий-изготовителей.

В СКБ были созданы три отдела: два научных и технический с конструкторским отделением.

Один из научных отделов занимался разработкой средств обнаружения, второй – приборов и систем приема и передачи информации.

Самым сложным было комплектование СКБ сотрудниками высокой квалификации. К работе удалось привлечь специалистов с предприятий оборонной промышленности. Пришедшие в это подразделение из различных отраслей народного хозяйства страны специалисты практически с нуля принялись за создание средств обнаружения проникновения на охраняемые объекты (извещателей), приборов охранной и тревожной сигнализации, пультов централизованного наблюдения.

Перед СКБ были также поставлены задачи разработки единых тактико-технических требований к аппаратуре охранной сигнализации, подбора предприятий-изготовителей для производства аппаратуры охранной сигнализации и другие задачи.

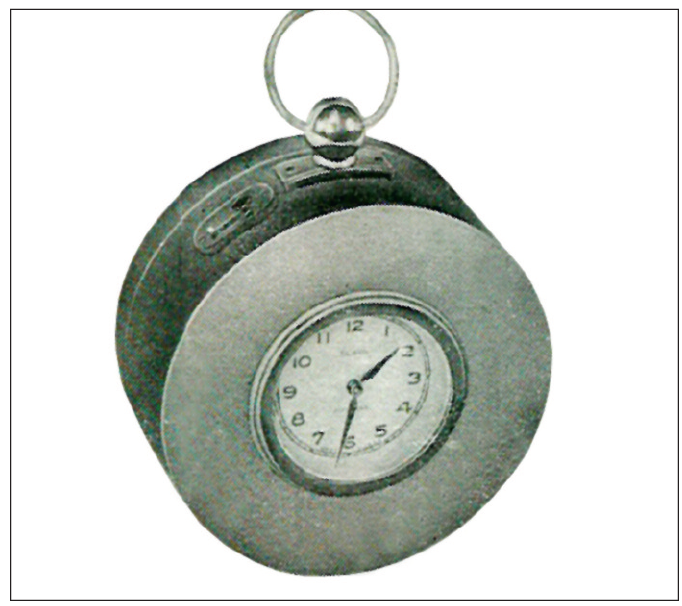

Рис. 2. Технические часы с фиксирующим устройствомРис. 2. Технические часы с фиксирующим устройством

Первое производство

При ЦНИИПО МВД СССР имелась производственно-экспериментальная мастерская (рис. 1), на базе которой было организовано производство опытных образцов и небольших партий технических средств охраны: звонков громкого боя, сирен и других, вплоть до устройств контроля несения службы патрульными нарядами – часов фиксации отметок времени на маршрутах (рис. 2, 3).

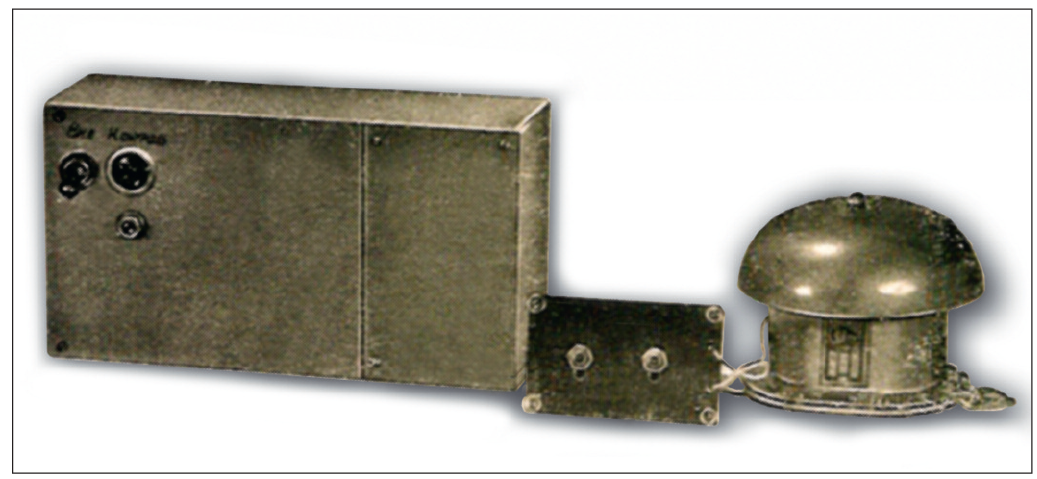

Рис. 3. Комплекс Гудок-МРис. 3. Комплекс "Гудок-М"

Эффективным решением для охраны объектов оказалось использование пультов централизованного наблюдения (ПЦН), являвшихся составной частью систем передачи извещений (СПИ). Объекты подключались на ПЦН по линиям телефонной связи.

Прообраз пульта централизованного наблюдения, созданного в Тушинском районе Москвы, представлял собой щит, на котором были смонтированы 40 приемно-контрольных приборов и столько же звонков. При этом функции реагирования выполняли несколько сторожей.

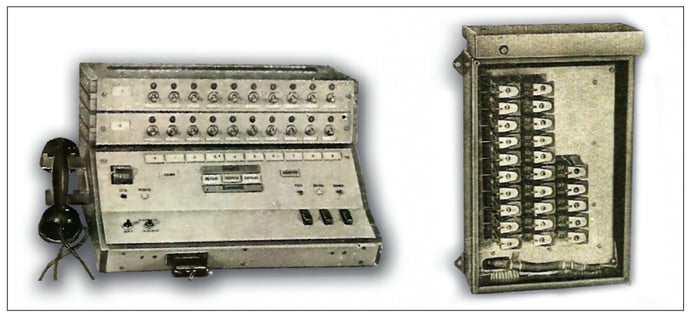

В 1966 г. для централизованной охраны были создан пульт "Нева" (рис. 4) – "дедушка" пультовой централизованной охраны.

Рис. 4. Нева-10 – дедушка пультовой централизованной охраныРис. 4. "Нева-10" – "дедушка" пультовой централизованной охраны

В первые годы после образования СКБ был определены принципы построения извещателей, приемно-контрольных приборов, систем передачи извещений. Научные исследования позволили обосновать возможности создания средств обнаружения, основанных на различных физических принципах – фотоэлектрическом, ультразвуковом и емкостном. Именно они были положены в основу таких устройств, как "Герань", "Мак", "Мимоза", "Плющ", "Фикус" и др.

Обзоры оборудования для безопасности объектов >>

Значительную роль в том, что экспериментальные образцы стали внедрять в серийное производство, сыграло постановление правительства от 1965 г. о возложении на Министерство приборостроения, средств автоматизации и систем управления СССР ответственности за внедрение и производство технических средств охранной, пожарной и охранно-пожарной сигнализации. Согласно постановлению, для производства этих средств были определены Кишиневский завод "Электроточприбор", завод "Севкавэлектроприбор" (Нальчик) и Псковский завод АТС. Завод "Электроточприбор" стал предприятием по производству устройств и приборов охранной сигнализации в течение длительного периода.

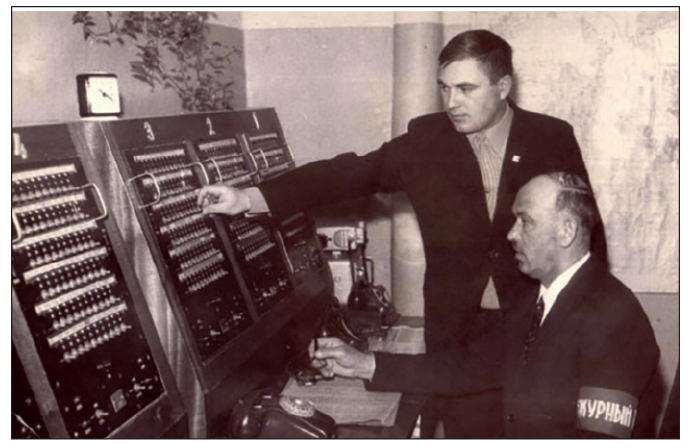

Рис. 5. Пульт централизованной охраныРис. 5. Пульт централизованной охраны

Первое внедрение комплекса приборов для охраны учреждений осуществлено в 1967 г. Был серийно освоен комплекс приборов для охраны сберкасс Сбербанка СССР, включающий в себя емкостный извещатель "Барьер" (рис. 6), пьезоэлектрический извещатель "Кристалл" и концентратор малой емкости (до 30 номеров) "Комар" (рис. 7).

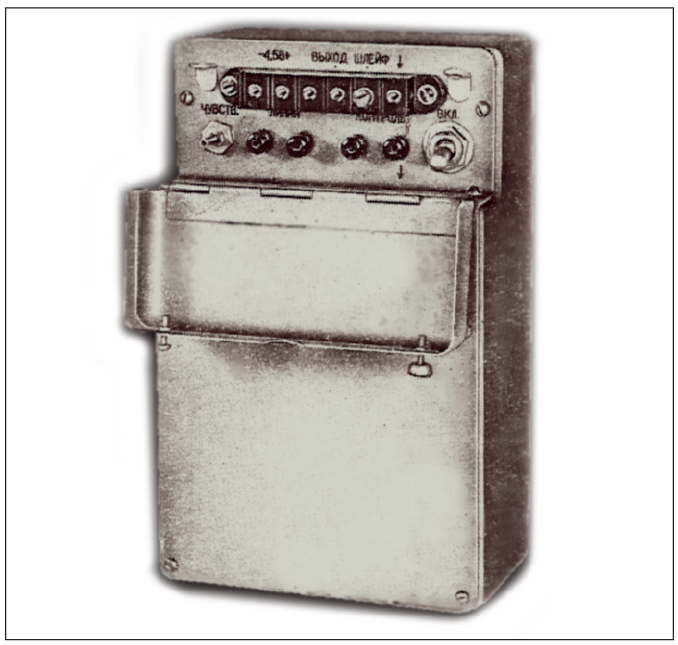

Рис. 6. Емкостный извещатель БарьерРис. 6. Емкостный извещатель "Барьер"

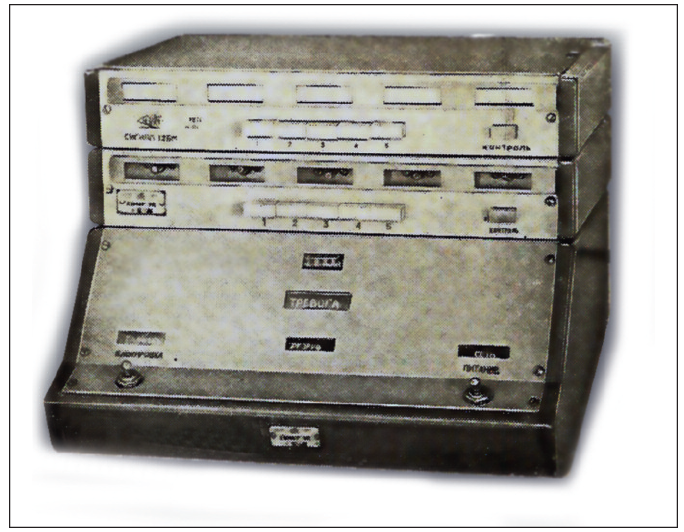

Рис. 7. Концентратор малой емкости Комар-1Рис. 7. Концентратор малой емкости "Комар-1"

Успешно велась разработка других систем и приборов централизованного наблюдения, в частности систем передачи по телефонным линиям связи "Центр", "Сирень-2М" (рис. 8), первой системы передачи извещений по радиоканалу "Стрела" и др.

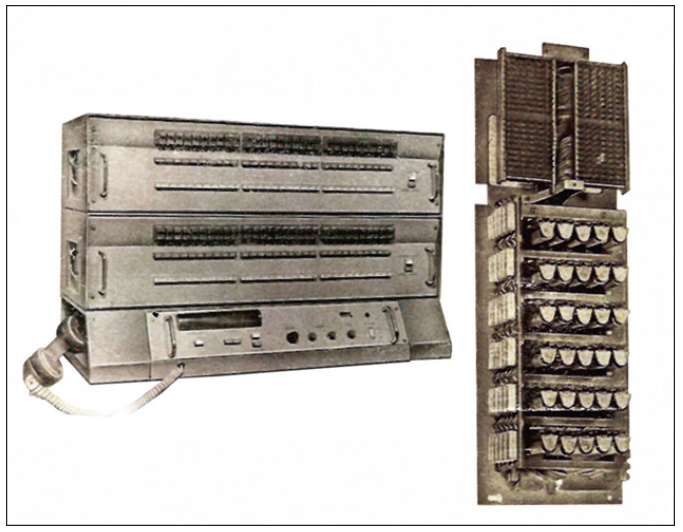

Рис. 8. Система дистанционной охранной сигнализации Сирень-2МРис. 8. Система дистанционной охранной сигнализации "Сирень-2М"

Первое широкое признание разработок СКБ произошло в 1969 г. на Международной выставке "Автоматизация-69", в результате которой коллектив СКБ был удостоен диплома выставки за представленные системы передачи извещений по радиоканалу "Стрела", по телефонным линиям связи и концентратор "Комар".

Дальнейшая деятельность сотрудников способствовала успешному созданию целого ряда новых приборов и систем. Началась разработка современных технических средств для охраны периметров: емкостного устройства "Щит", фотоэлектрических устройств (рис. 9) типа "Рубеж" и других, принесших достойное признание СКБ как разработчика подобной аппаратуры. Следующим этапом развития стала замена релейно-контактных устройств на устройства, выполненные на полупроводниковых элементах.

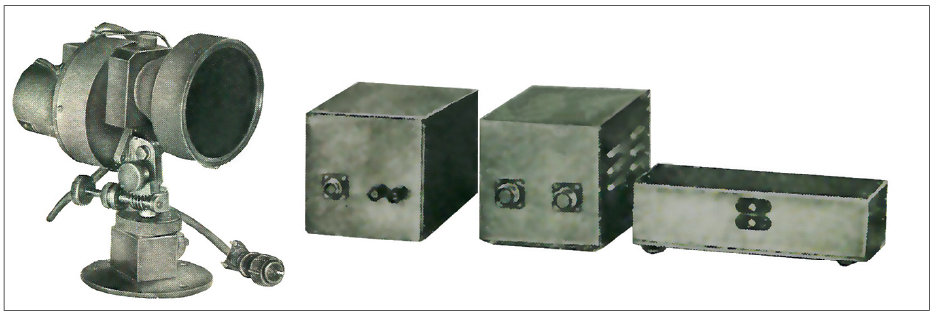

Рис. 9. Фотоэлектрическое устройство Луч (излучатель, приемник, приемно-усилительное устройство)Рис. 9. Фотоэлектрическое устройство "Луч" (излучатель, приемник, приемно-усилительное устройство)

ALL-OVER-IP 2022 17 ноября – 9 декабря | онлайн-программа

Развитие средств охранно-пожарной сигнализации

Семидесятые годы явились периодом широкого освоения в промышленности и внедрения в охрану объектов народного хозяйства технических средств охранно-пожарной сигнализации. Для защиты дверей и оконных проемов на смену электроконтактным извещателям пришли магнито-контактные, имеющие более высокую надежность в различных условиях эксплуатации благодаря герметизированному контакту.

В средствах контроля разрушения остекленных конструкций осуществлен переход от электромагнитного извещателя "Вибратор-1" с невысокой помехоустойчивостью к воздействию внешних источников шума к более надежным пьезокерамическим извещателям "Вибратор-2" и "Вибратор-3".

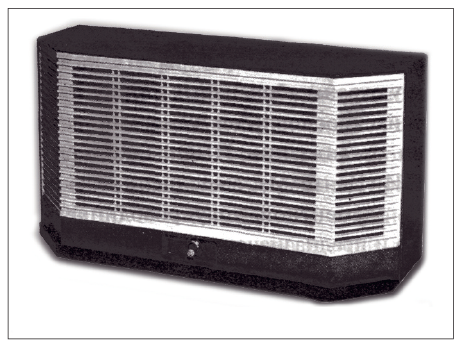

Рис. 10. Ультразвуковой извещатель Фикус-МП-2

Рис. 10. Ультразвуковой извещатель "Фикус-МП-2"

Развитие емкостных извещателей определялось их традиционным использованием для защиты металлических шкафов сейфов шло по направлению повышения помехоустойчивости работы.

 На смену извещателю "Барьер" пришел "Барьер-М", который имел резервный источник питания и лучшие эксплуатационные характеристики, работал при более высокой влажности.

В области ультразвуковых средств обнаружения был осуществлен переход от принципа работы извещателей по заполнению ультразвуковым полем всего пространства к организации отдельных зон, позволяющих исключить влияние всевозможных турбулентных потоков и явлений на извещатель и тем самым повысить его помехоустойчивость к ложным срабатываниям ("Фикус-МП-2" (рис. 10), "Фикус-МП-3").

В линейных оптико-электронных извещателях произошел переход от электровакуумных источников излучения с низкочастотной модуляцией на полупроводниковые светодиоды с более высокой импульсной модуляцией, что значительно повысило их помехоустойчивость и долговечность. Был разработан новый ряд оптико-электронных лучевых извещателей с совмещенным приемопередатчиком, не требующим юстировки и прокладки соединительного кабеля (извещатели "Квант-1", "Квант-2У").

Были разработаны и внедрены первые отечественные радиоволновые извещатели РВС, РВС-1, которые не требовали юстировки и позволяли защищать площади и объемы в помещениях различной конфигурации.
Для обнаружения проникновения через периметр объекта или на открытую площадку были созданы устройства емкостно-индуктивные "Щит", "Щит-М", "Рубеж-1", "Рубеж-2", замененные затем на более современные извещатели "Рубеж-3" и "Рубеж-1М". Для охраны периметра был разработан также радиоволновой извещатель "Радий".

Особый интерес с точки зрения тактики применения представлял специализированный "Комплекс-СК", предназначенный для охраны сберкасс, который позволял организовывать многорубежную охрану.

Дальнейшим развитием систем передачи извещений стала разработка системы "Центр-М" (рис. 11), выполненной на новой элементной полупроводниковой базе и предназначенной для централизованной охраны до 120 объектов, оборудованных приборами охранной и пожарной сигнализации.

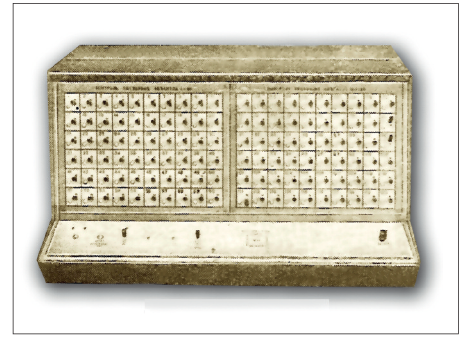

Рис. 11. Пульт централизованного наблюдения СПИ Центр-М

Рис. 11. Пульт централизованного наблюдения СПИ "Центр-М"

Новым направлением для передачи извещений стало использование занятых абонентных телефонных линий. Первыми устройствами являлись "Атлас-1" и "Атлас-3".

Освоение и производство технических средств охранно-пожарной сигнализации проходило на предприятиях ведущих промышленных министерств страны, а СКБ стало одной из ведущих организаций в области их разработки.

Международная выставка в Москве

Результаты первых 15 лет работы СКБ были представлены на Международной выставке "Техника охранной сигнализации – 78", проведенной МВД СССР в Москве. В выставке принимали участие ведущие фирмы зарубежных стран в области охранной и пожарной сигнализации, в частности Англии, Франции, США, Швейцарии, Финляндии, ФРГ, Италии.

На выставке были представлены средства обнаружения проникновения, разработанные с использованием перспективных методов: допплеровского ультразвукового, радиоволнового и пассивного оптико-электронного. Средства приема и передачи тревожных сообщений были представлены в основном приемно-контрольными приборами и концентраторами по выделенным проводным коммуникациям.

Анализ выставки, проведенный сотрудниками СКБ и ГУВО МВД СССР, показал, что разработанные СКБ и широко используемые технические средства охранной сигнализации по своим тактико-техническим характеристикам вполне соответствовали зарубежным образцам.

Мнения экспертов по другим темам >>

Олимпиада-80 – драйвер развития технических средств охраны

Важным событием для всей страны стало проведение в Москве Олимпиады в 1980 г. Охрана основных олимпийских объектов, обеспечение безопасности проживания участников Олимпиады и зрителей осуществлялись с применением технических средств, разработанных СКБ и изготовленных на отечественных предприятиях. Например, системой "Циклон" был оборудован телевизионный технический центр Гостелерадио СССР в Останкино.

Труд коллектива СКБ был высоко оценен Правительством СССР, Международным олимпийским комитетом и руководством МВД СССР: ряд сотрудников отмечен наградами, премиями и почетными дипломами.

В 80-е гг. осуществлялись разработка и внедрение устройств и приборов на новой элементной базе. Значительное внимание в тот период было уделено внедрению автоматизированных систем охраны и новых средств обнаружения, решению проблем повышения надежности, достоверности передачи тревожных и служебных извещений, снижению количества ложных срабатываний.

При разработке новых извещателей стремились к уменьшению габаритов, энергопотребления, себестоимости. Существенными факторами стали использование новых материалов и комплектующих изделий, снижение вероятности ложных срабатываний и, соответственно, повышение вероятности обнаружения нарушителя при оптимальной зоне обнаружения и алгоритме обработки сигнала, унификация при использовании сменной оптики, повышение технологичности конструкции, обеспечивающей простоту установки, монтажа, настройки.

В результате была последовательно разработаны и внедрены в производство целая серия фотоэлектрических извещателей типа "Фотон" (рис. 12) и "Квант", радиоволновых типа "Фон" (рис. 13) и "Волна", приемно-контрольные приборы УОТС-М и "Сигнал-42", устройство приема и передачи извещений типа "Рубин", устройство уплотнения линий связи типа "Атлас-6".

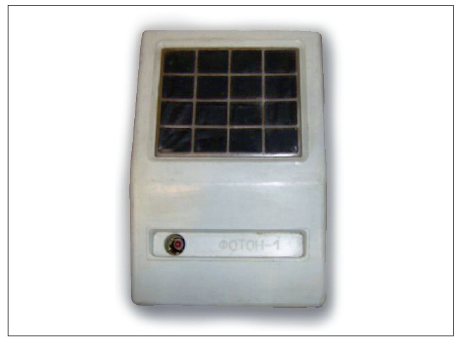

Рис. 12. Извещатель охранный объемный Фотон-1

Рис. 12. Извещатель охранный объемный "Фотон-1"

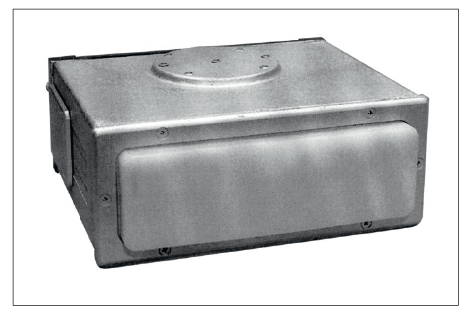

Рис. 13. Радиоволновый извещатель Фон

Рис. 13. Радиоволновый извещатель "Фон"

Развитие технических средств охраны в 90-е гг.

С конца 80-х – начала 90-х гг. на развитие технических средств охраны большое влияние стали оказывать достижения в области микропроцессорной техники и информационных технологий.

Применительно к извещателям использование последних достижений микроэлектроники позволило уменьшить их габариты, повысить вероятность обнаружения, снизить вероятность ложных срабатываний, расширило сервисные возможности, позволяющие быстро и правильно настроить изделие на объекте и проверить его функционирование.

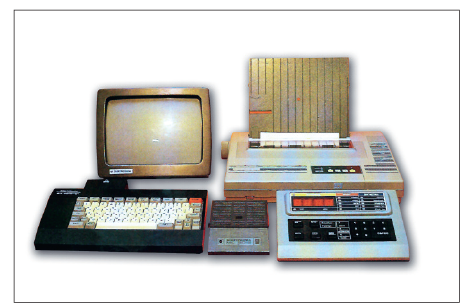

Рис. 14. Пультовая компьютерная подсистема для работы с системами передачи извещений Фобос

Рис. 14. Пультовая компьютерная подсистема для работы с системами передачи извещений "Фобос"

В области систем передачи извещений первой получившей широкое распространение в подразделениях охраны системой стала СПИ "Фобос" (рис. 14). Изготовленная и установленная во многих тысячах экземпляров, она на долгие годы стала основой функционирования централизованной, и не только вневедомственной, охраны.

Реализованная на микропроцессорной элементной базе СПИ "Фобос", с одной стороны, позволила устранить недостатки, выявленные при многолетней эксплуатации систем предыдущего поколения, таких как "Центр-КМ", "Центр-М" и др. (а именно низкую помехозащищенность, отсутствие объективного контроля за работой дежурных пульта и т.п.), а с другой – позволила накопить опыт в части совершенствования СПИ и вневедомственной охраны в целом.

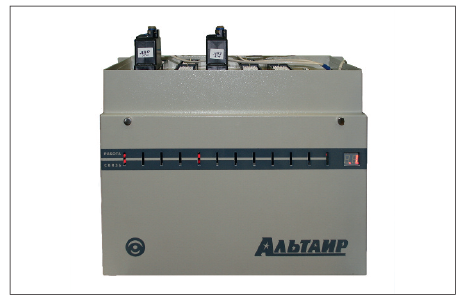

Рис. 15. Универсальный ретранслятор многофункционального комплекса централизованного наблюдения Альтаир

Рис. 15. Универсальный ретранслятор многофункционального комплекса централизованного наблюдения "Альтаир"

В дальнейшем это опыт был использован при создании таких систем, как "Фобос-ТР" и "Фобос-3", работающих по занятым телефонным линиям связи.

Дальнейшее развитие технических средств охраны во многом определялось развитием микроэлектроники, сетей мобильной сотовой связи GSM и компьютерных сетей стандарта Ethernet.

С развитием предпринимательской деятельности возник массовый спрос на радиоканальные системы передачи извещений (РСПИ). Многочисленные открывшиеся торговые точки стали предметом постоянных преступных посягательств, и радиоканальные системы оказались единственным средством для организации централизованной охраны таких объектов.

Влияние информационных технологий

Развитие информационных технологий сказалось на развитии средств автоматизации пунктов централизованной охраны (ПЦО). Пройденный за 30 лет от СКБ до НИЦ "Охрана" путь, накопленный специалистами опыт создания, внедрения и эксплуатации технических средств явился основой для разработки систем следующего поколения, использующих новые информационные технологии и средства вычислительной техники.

Первым опытом в этой области было создание автоматизированной информационно-управляющей системы (АИУС), использующей ЭВМ СМ1420. И хотя по ряду причин, прежде всего из-за отсутствия в те годы надежной вычислительной техники, АИУС не была принята в широкую промышленную эксплуатацию, она стала своеобразной жизненной школой, "выпускники" которой составили костяк специалистов, создавших системы, пригодные к массовой эксплуатации.

Следующим шагом в развитии средств автоматизации ПЦО стало создание и внедрение в широкую эксплуатацию комплекса средств автоматизации ПЦО на базе персональных компьютеров (КСА ПЦО "НИЦ "Охрана").

Сотрудничество с научно-производственными предприятиями

С развитием предпринимательской деятельности стали возникать частные научно-производственные предприятия, специализирующиеся на создании технических средств охраны. В этих условиях НИЦ "Охрана" стал выполнять функции головной научной организации вневедомственной охраны в области технических средств охраны.

Все это вместе привело к ускорению темпов создания и расширению номенклатуры разработанных технических средств охраны.

К примеру, в течение всего нескольких лет, с 2007 по 2012 г., при непосредственном участии НИЦ "Охрана" было создано и освоено в серийном производстве более ста новых изделий.

Расширение номенклатуры поступающих в эксплуатацию технических средств охраны привело к появлению проблемы совместимости. Для решения этой проблемы специалистами НИЦ "Охрана" был разработан единый многофункциональный комплекс централизованного наблюдения "Альтаир" (рис. 15). Его главным отличием являлась полная унификация пультового и ретрансляционного оборудования, позволяющего обеспечить охрану различных категорий объектов и квартир по переключаемым и занятым абонентским телефонным линиям связи.

Продолжали развиваться и технические средства для охраны нетелефонизированных объектов (коттеджных поселков, дачных домов и т.д.). С этой цель были разработаны такие РСПИ, как "Струна-З", "Струна-5", "Иртыш-ЗР" (рис. 16) и др. Основной курс в развитии РСПИ был взят на снижение стоимости объектового оборудования до уровня, доступного рядовому потребителю. Отдельно можно отметить РСПИ "Радиосеть", серийное производство которой было начато в 2007 г. Особенностями этой системы являлись большая емкость (более 2 тыс. объектов) и двусторонний канал связи с объектовым оборудованием. Двусторонний канал связи позволял выполнять дистанционное конфигурирование объектовых приборов: изменять настройки, включать и отключать шлейфы сигнализации, изменять коды доступа и списки лиц, допущенных к управлению объектом, и т.п. Кроме этого, в этой системе были сведены к минимуму, до нескольких секунд, задержки в передаче.

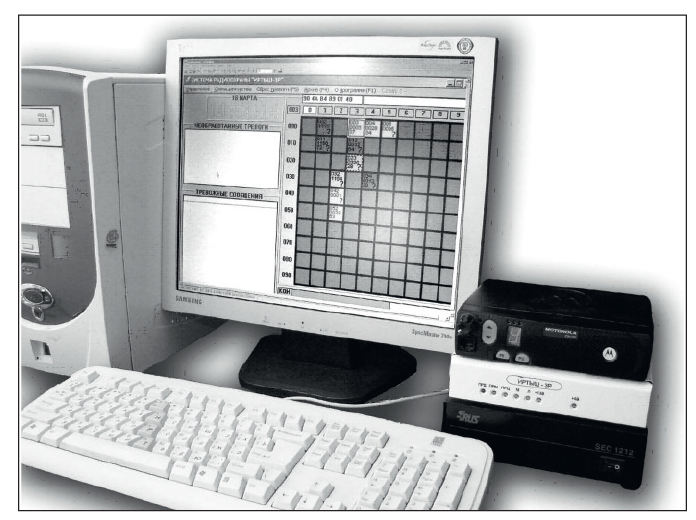

рис 16Рис. 16. Система передачи извещений "Иртыш"

Разработки для защиты банковской сферы

С развитием банковских сервисов в виде банковских устройств самообслуживания (банкоматов, платежных терминалов) появилась потребность в охране данной категории объектов. Специалистами Центра созданы извещатели, реагирующие на попытки перемещения и вскрытия банковских устройств. В настоящее время в стране практически повсеместно используются разработанные НИЦ "Охрана" извещатели серии "Шорох". В 2011 г. специально для защиты банкоматов был разработан совмещенный извещатель "Шорох-3" (рис. 17), который с 2012 г. обеспечивает комплексную защиту многих банкоматов от взлома различными инструментами и от попытки кражи банкомата целиком. Кроме того, на базе извещателей создаются уникальные комплексы средств обнаружения и активного противодействия совершению имущественных преступлений на охраняемых объектах (рис. 18).

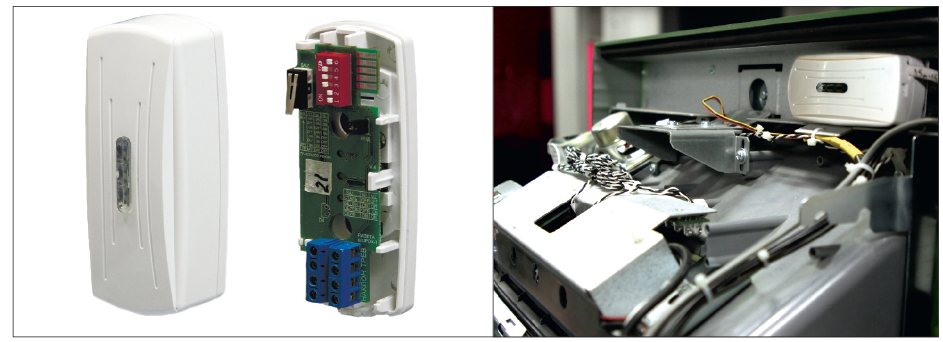

Рис. 17. Совмещенный извещатель Шорох-3Рис. 17. Совмещенный извещатель "Шорох-3"

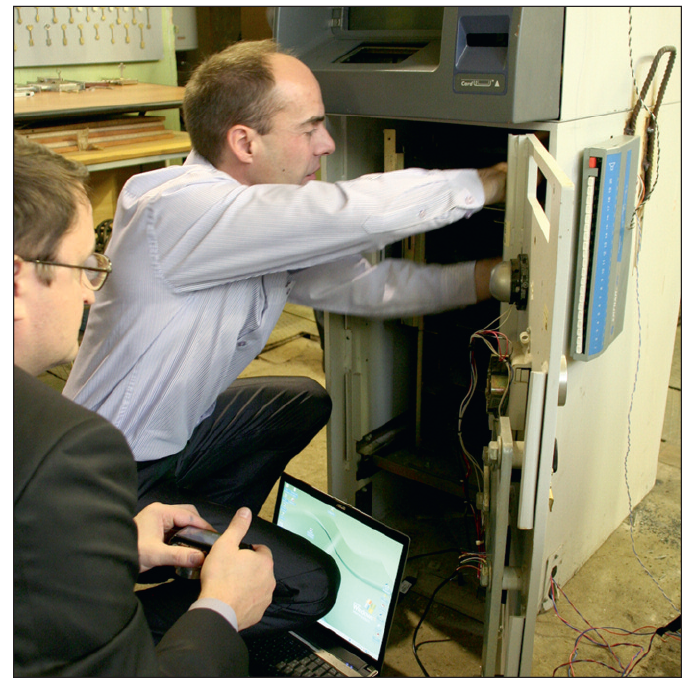

Рис. 18. Испытание макета банкомата в лаборатории ЦентраРис. 18. Испытание макета банкомата в лаборатории Центра

Охрана музейных ценностей

Одной из приоритетных задач государства является обеспечение сохранности культурных ценностей народов Российской Федерации. Реализация этой программы включает в себя ряд организационных и технических мероприятий. Одной из первоочередных задач является пресечение хищения музейных экспонатов, решение которой усложняется присутствием посетителей.

Благодаря извещателям, разработанным НИЦ, охрана объектов с культурными ценностями стала более эффективной, а системы защиты, разработанные специально для данной области, постоянно совершенствуются, чтобы отвечать всем требованиям обеспечения безопасности.

Подводя итог этому краткому обзору роли Центра в области создания технических средств охраны, можно констатировать, что разработанные сотрудниками приборы и системы несут свою службу на объектах самых разных категорий, от квартир граждан до критически важных объектов.

В подготовке материала участвовали научные сотрудники ФКУ "НИЦ "Охрана" Росгвардии Наталья Метелева, Елена Кузнецова и Татьяна Миронова.

Опубликовано в журнале "Системы безопасности" № 4/2022
