Умные пространства

В данной статье коротко поговорим об автоматизированной системе управления зданием и ее трансформации за счет новых технологических решений.

В последнее время конвергенция становится все более универсальным трендом в части, касающейся современных строительных объектов.

Комфортная среда

В 2016 г. в рамках выставки Light + Building во Франкфурте-на-Майне впервые появился Intersec Forum, на котором в качестве программного направления была заявлена конвергенция систем безопасности и систем автоматизации зданий. Сегодня речь идет уже о конвергенции ESG (экология, социальная политика и корпоративное управление или устойчивое развитие) и технического обслуживания объектов в искусственной среде [1]. Речь идет о статистике, показывающей взаимосвязь комплексной оценки деятельности компаний в части воздействия на экологию, социальную деятельность и устойчивое развитие с техническим обслуживанием объектов. Комплексная оценка включает такие аспекты, как сокращение или ликвидация отходов, энергоэффективность, водосбережение, сокращение выбросов, проектирование и эксплуатация зданий, а также смягчение климатических рисков. Кроме того, в нее входят гигиена и безопасность труда, доступность, хорошее здоровье сотрудников, благополучие сотрудников, участие и влияние сообщества, а также процессы принятия решений и управления рисками, деятельность и этическое поведение.

С этих позиций снижение воздействия на окружающую среду будет включать использование энергоэффективных систем отопления, вентиляции и кондиционирования, светодиодное освещение, технологии умного строительства, снижение потребления энергии и выбросов парниковых газов при одновременном снижении эксплуатационных расходов. Необходимо также регулярное техническое обслуживание систем отопления, вентиляции и кондиционирования, воздушных фильтров и вентиляции для обеспечения высокого качества воздуха в помещениях, что положительно влияет на здоровье и комфорт жителей здания.

Интеллектуальные здания

Ключевым инструментом мониторинга и управления инженерным оборудованием здания, обеспечивающим оптимальные параметры среды и экономичные режимы работы, является АСУЗ – автоматизированная система управления зданием, или BMS. В своем развитии BMS прошла ряд этапов, от автономных решений к использованию протоколов связи, интеграции управления в программное обеспечение, дистанционному мониторингу тревожной сигнализации, переходу к открытым протоколам, совместимости и комплексным решениям для автоматизации зданий с поддержкой IP-подключения и оповещения об удаленном мониторинге [2]. Сегодня к этим возможностям добавляются облачная аналитика, оптимизация, информационная безопасность, комплексные решения и использование периферийного интеллекта. По оценкам [3], к 2025 г. будет:

• 41,6 млрд устройств Интернета вещей;
• 79 ZB (Зеттабайт) данных;
• 127 новых подключенных устройств в секунду – 12 млн в день;
• продано 75 млн домашних единиц Google, и на каждого человека во всем мире придется [4] 1,7 Мбит/с.

В обозримом будущем в приведенной структуре (рис. 1) теги переместятся из облака в EDGE, расположенный на микроконтроллере. Там же окажутся ПО BMS и интеграция сетевого контроллера. Инженер и пользователь будут работать через IP-подключение, при этом на микроконтроллер будет устанавливаться готовый к Интернету вещей встроенный программный движок для устройств на базе микроконтроллеров nano – nano EDGE ENGINE. Он предназначен для предоставления полевым устройствам интеллектуальных функций и безопасного подключения (SSL/TSL), чтобы сделать их периферийными устройствами, готовыми к Интернету вещей.

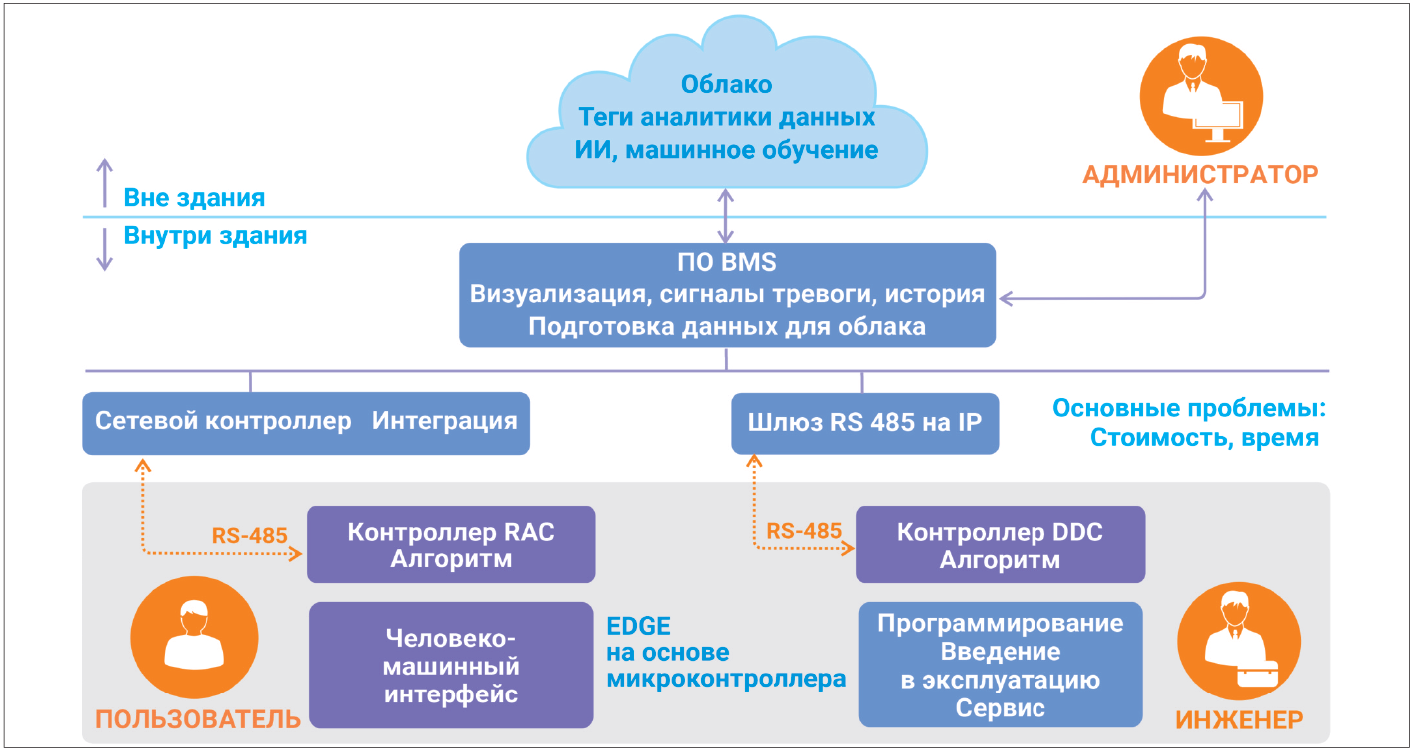

Рис. 1. Классическая BMS

Новые технологии

ENGINE спроектирован быть независимым от аппаратного обеспечения, чтобы его можно было легко установить на различные аппаратные корпуса. Готовый к Интернету вещей nano EDGE ENGINE обеспечивает:

• программирование в реальном времени;
• несколько приложений с циклическим управлением;
• автоматическое мультипротокольное воздействие;
• подключение к облаку;
• собственные протоколы BACnet IP, Native Modbus IP и Modbus RTU Master.

В итоге BMS изменится следующим образом (рис. 2).

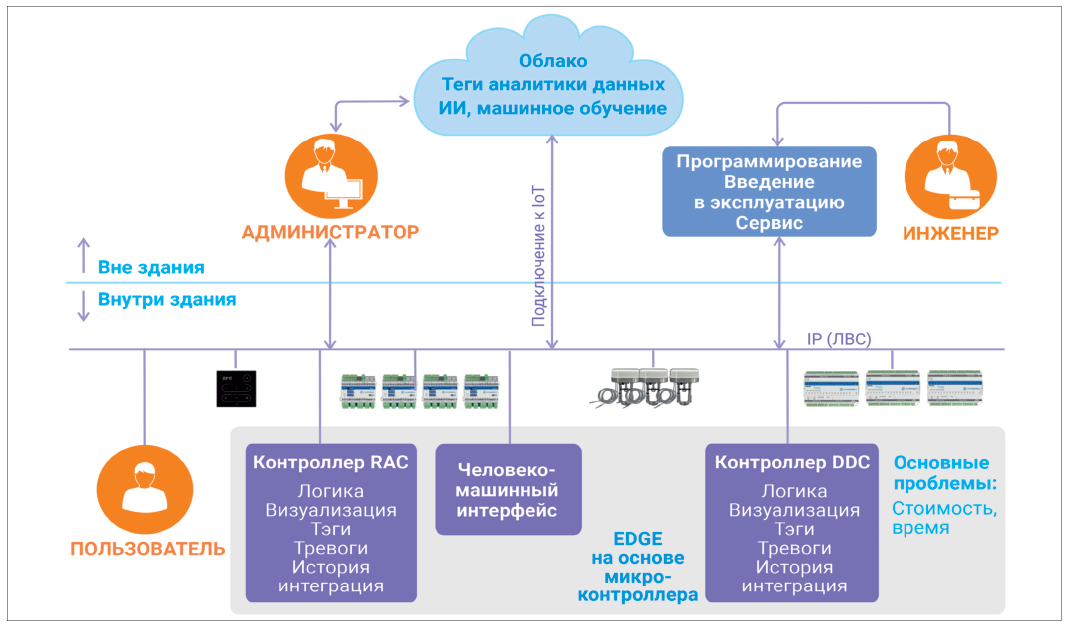

Рис. 2. Будущая BMS

Наряду с такими объемными решениями ведущие производители предлагают достаточно простые решения Интернета вещей для контроля и управления качеством среды в помещениях [5]. Среди них компактный прибор, поддерживающий 11 протоколов связи, соединяющих широкий спектр строительных устройств, проводных или беспроводных, а также простой мультисенсорный дисплей с измеренными значениями.

Использование подобных устройств позволяет быстро собрать информацию о вашем помещении и интегрировать в свою систему автоматизации, BMS, облако или стороннюю систему. Как было показано выше, BMS обеспечивает широкий функционал мониторинга и управления инженерным оборудованием здания. Тем не менее это не избавляет от необходимости при реализации проектов решать целый ряд практических вопросов интеграции, управления, разделения ответственности и взаимодействия между системами. В этом плане интересный подход к реализации систем отопления показали специалисты компании "Тепломонитор" [6].

Доклад носил чисто практический характер и показал глубокое владение предметом и прикладной подход к изложению материала, полезный для использования в российских условиях.

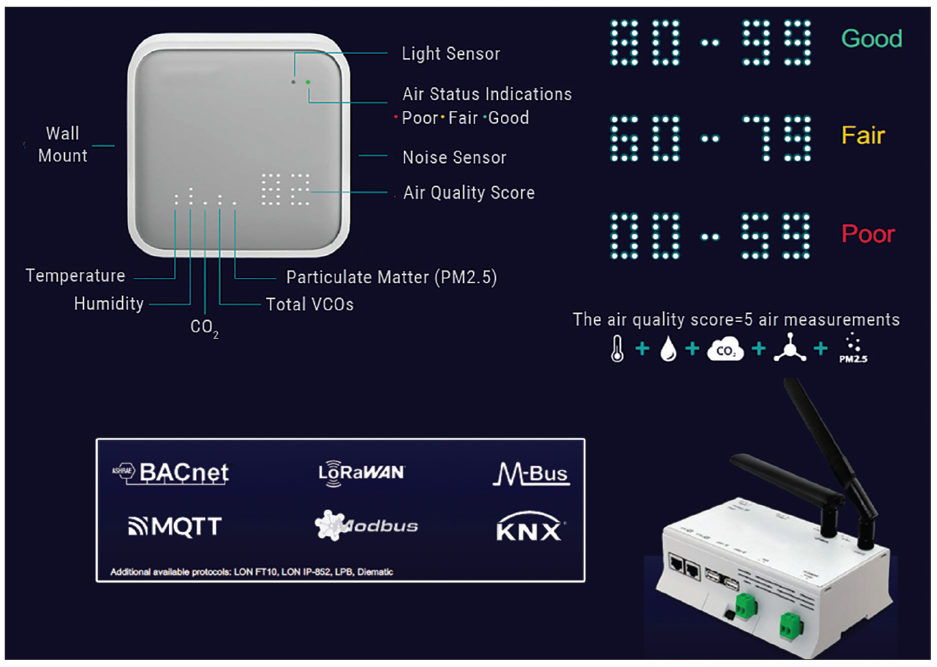

Рис. 3. Мультисенсор

Список литературы

1. The Convergence of ESG and Facilities Maintenance in the Built Environment. TOM KAY, chief revenue officer smg holdings llc. Smart Buildings Show October 2023 ExCel London.
2. Edge to Cloud Solutions – Exploring how solutions are evolving to support latest technology trends. by iSMA CONTROLLI. Jim Sword. Sales Manager – UK&I. Smart Buildings Show October 2023 ExCel London.
3. Source IDC (International Data Corporation).
4. Source Tech Jury.
5. Using your BMS to create well being. Going beyond energy efficiency. Ian Ellis. Siemens. Smart Buildings Show October 2023 ExCel London.
6. Как делать автоматизацию отопления, чтобы никому не было больно. Тепломонитор. Никита Капитонов. Онлайн-саммит "Умные дома и здания в России" 2023 г.

Опубликовано в журнале "Системы безопасности" № 4/2024
