Возможности разработки системы пожарной автоматики в BIM-среде
Дмитрий Ермаков 17/12/24
Инженеры слаботочных систем (СС) компании "Метрополис" занимаются разработкой проекта систем пожарной автоматики элитного жилого дома. В нем задействованы все имеющиеся у компании плагины и ресурсы в части проектов слаботочных систем в BIM. В этой статье разберем возможности, облегчающие разработку СПА на платформе Revit, а также трудности, возникающие в процессе разработки.
Система пожарной автоматики является одним из самых трудозатратных разделов проектирования из пула проектов обеспечения пожарной безопасности в электротехнической части, куда входят:
- системы пожарной сигнализации (СПС);
- системы пожарной автоматики (СПА);
- системы оповещения и управления эвакуацией (СОУЭ);
- автоматическое газовое пожаротушение (АГПТ).
Плагины импорта и экспорта данных в семейства
Главным преимуществом разработки СПА в Revit является исключение человеческого фактора при размещении оборудования смежных систем в BIM-модели, управление которыми необходимо при пожаре. Если раньше в AutoCAD инженеры, разрабатывающие планы СПА, были вынуждены размещать противопожарные и дымовые клапаны вручную, что занимало немало времени, то сейчас при помощи специализированных плагинов, разработанных нашей компанией, размещение 400 клапанов модели занимает не более 5–10 мин.

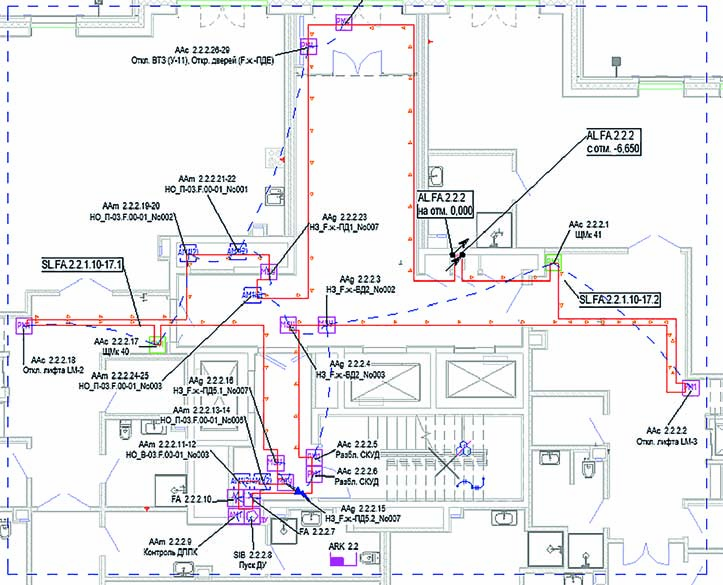

Рис. 1. Итоговая версия проекта в Revit

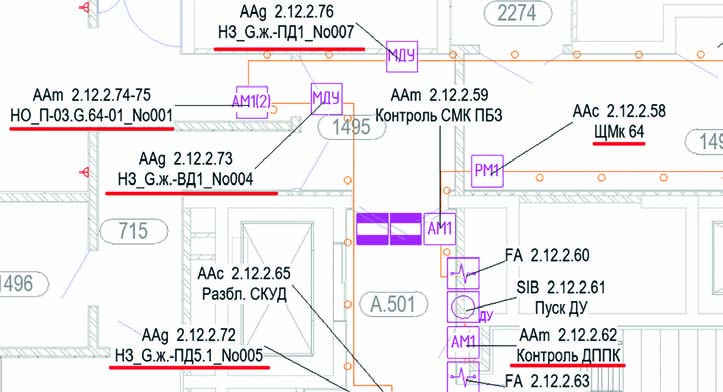

Итоговая версия проекта с подобными манипуляциями выглядит как на рис. 1, где подчеркнутые данные в марке электрооборудования являются данными из смежных разделов:
- НО_..., НЗ_... – маркировки клапанов, импортированных из проекта отопления и кондиционирования;
- ЩМк 64 – марка шкафа, импортированная из проекта электроснабжения, отключение которого необходимо при пожаре;
- Контроль ДППК – данные устройства размещены по координатам пожарных кранов из проекта внутреннего противопожарного водопровода.
Благодаря данным плагинам отработка заданий смежных разделов в СПА выходит на новый уровень. Если раньше задание отрабатывалось путем перерисовки каждого устройства "с плана на план", то сейчас вся работа сводится к массовой и единовременной замене координат в устройствах.
Плагин автоматической маркировки
В ходе проектирования нашими инженерами был разработан плагин маркировки устройств СПА, которые занимают более одного адреса. С помощью этого инструмента разработчик проекта может замаркировать 250 устройств за 10 мин., тогда как вручную этот процесс занял бы несколько часов непрерывной работы.
Данный плагин работает следующим образом: после размещения оборудования СПА инженер СС отрисовывает шлейфы сигнализации линиями детализации, которые являются примитивами по аналогии с отрезками в AutoCAD (рис. 2). После отрисовки шлейфов инженер выбирает линии детализации с помощью клавиши Tab (рис. 3). Далее он запускает плагин, и маркировка элементов происходит в порядке их следования вдоль соединяющей линии кабеля. На рис. 4 виден результат маркировки плагином.

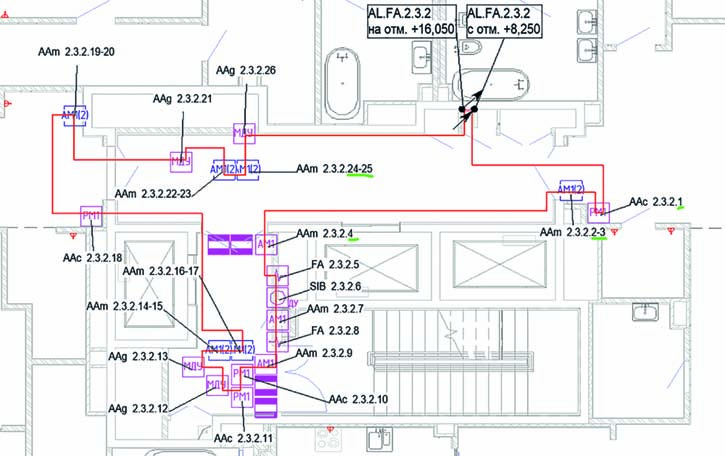

Рис. 2. Шлейфы сигнализации
Рис. 3. Добавленные детализации

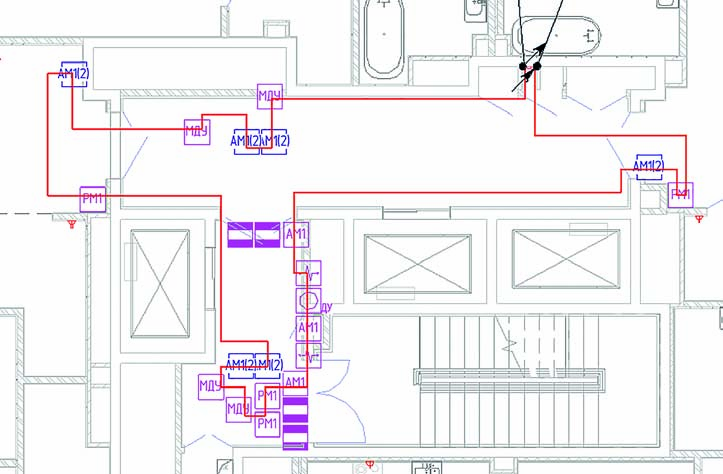

Рис. 4. Результат маркировки плагином
Здесь необходимо обратить внимание на то, что семейства модулей противопожарной автоматики синего цвета занимают в адресном пространстве два адреса и результат маркировки записывается через тире, например "2–3".
Плагин структурной схемы
Мы давно разработали плагин автоматической выгрузки структурных схем на основе "цепи". Суть данного плагина основана на адресе устройства в шлейфе. В предыдущем плагине описан порядок присвоения адреса устройству, но, чтобы плагин структурной схемы воспринимал шлейф СПС как единое целое, необходимо, чтобы устройства данного шлейфа находились в единой цепи (рис. 5).

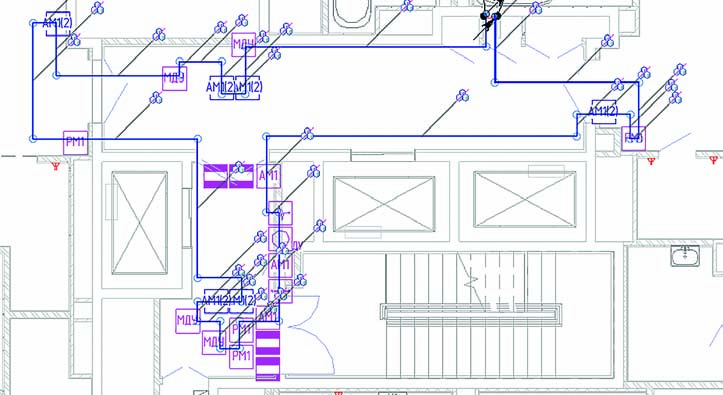

Рис. 5. Выделенная цепь
Таким образом, для корректной выгрузки структурной схемы СПС или СПА необходимы два условия: корректный адрес устройства и нахождение выгружаемых устройств в одной цепи. Далее дело за малым: запускаем плагин и получаем результат (рис. 6).

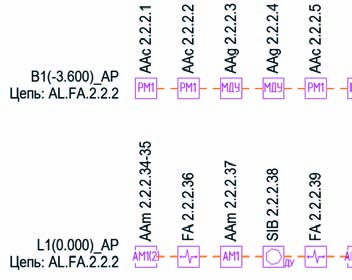

Рис. 6. Результат
Выше были описаны три плагина, которые значительно ускоряют работу при проектировании СПС и СПА в Revit. На данный момент эти плагины у разработчиков проектов систем противопожарной защиты компании "Метрополис" пользуются особым спросом.
Но есть и минусы: на следующем этапе корректировки проекта вышеописанные действия необходимо повторить снова. То есть, для оптимизации работы проектировщика следует заменить три плагина одним.
Мы не останавливаемся на достигнутых результатах. У нашей команды есть еще много идей, которые предстоит реализовать, чтобы существенно сократить время на разработку документации и при этом повысить ее качество.
