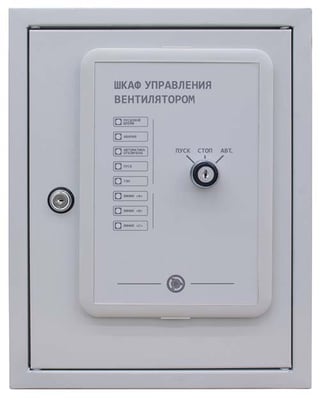

Новый металлический шкаф управления вентиляцией ШУВ-SF марки Smartec

Ассортимент противопожарной автоматики марки Smartec пополнил шкаф ШУВ-SF для управления одно/трехфазным электродвигателем системы приточно-вытяжной противодымной вентиляции. Этот шкаф управления вентиляцией предназначен для работы в составе прибора серии "Vesta-01F" и обеспечивает не только управление, но и автоматический контроль входного напряжения, силовых цепей вентилятора и его выхода на режим. На внутренней стороне дверцы шкафа имеется отверстие для доступа к джамперам конфигурирования, которые позволяют настроить, например, тактику работы пускового шлейфа, а на внешней – СИД индикаторы и переключатель режимов работы. ШУВ-SF имеет несколько модификаций, в том числе по классу защиты корпуса (IP31 или IP54), и опционально позволяет управлять ТЭН.

Вариации исполнения шкафа управления вентиляцией позволяют заказать прибор максимально отвечающий требованиям конкретного проекта пожарной сигнализации. Новый шкаф управления вентиляцией имеет модификации с наименованиями по типу ШУВ-SF/P/П/IP/ЧЧ+ТЭН/РР АВУЮ 634.211.062М, где заглавные буквы означают следующее: P – рекомендуемая мощность электродвигателя вентилятора в кВт; П – способ пуска электродвигателя; М – наличие устройства плавного пуска (УПП); Ч – наличие преобразователя частоты (ПЧ); IP – степень защиты оболочкой (IP31 или IP54); ЧЧ – тип преобразователя частоты (ПЧ) для исполнения Ч; ТЭН – наличие функции управления электрическим канальным воздухонагревателем; РР – рекомендуемая мощность воздухонагревателя в кВт.

Поддержка трех режимов работы ШУВ-SF позволяет управлять электродвигателем вентилятора как вручную, так и автоматически. В режиме "Местный" электродвигатель вентилятора запускается инженером, в режиме "Автоматический" управление электродвигателем осуществляется по сигналу от модуля управления, установленного внутри самого шкафа, а в режиме "Отключение" электродвигатель останавливается, его включение блокируется, и производится сброс пускового шлейфа. Для выбора режима работы шкаф управления вентиляцией снабжен переключателем, который расположен на передней панели прибора, где также размещены светодиоды индикации. При этом переключатель защищен от несанкционированного изменения положения: смена режима работы осуществляется только с помощью специального ключа, входящего в комплект поставки.

Реализация автоматического контроля основных параметров электродвигателя вентилятора делает ШУВ-SF максимально удобным во время эксплуатации. Так, шкаф управления вентиляцией предусматривает контроль исправности всех шлейфов на обрыв и КЗ, а также контроль напряжения питания на электровводе, и если хотя бы на одной из его фаз напряжения нет, он формирует сигнал "Авария". Для мониторинга силовых цепей электродвигателя вентилятора (до 3-х цепей на обрыв), в ШУВ-SF встроен прибор контроля линий (ПКЛ), который оповещает об их состоянии посредством световых индикаторов, выведенных на лицевую панель. Кроме того, если после пуска вентилятора в течение установленного от 5 до 75 сек времени не приходит сигнал по подтверждающему шлейфу, шкаф управления вентиляцией активирует сигнал «Невыход на режим».

Опционально шкаф управления вентиляцией может управлять электрическим канальным воздухонагревателем (ТЭН). Для реализации такого функционала в комплект поставки ШУВ-SF добавляется термореле ТР-15 для регулировки температуры воздухонагревателя, а также температурный датчик ТД-2. Более того, в шкаф управления вентиляцией дополнительно устанавливается прибор контроля линий (ПКЛ) для мониторинга силовых линий воздухонагревателя. Это позволяет визуально отслеживать исправность или неисправность цепей ТЭНа с помощью СИД на корпусе шкафа.

Новый шкаф управления вентиляцией ШУВ-SF марки Smartec уже доступен для заказа в компании "АРМО-Системы". Для того, чтобы приобрести его или получить дополнительную информацию о новинке, обращайтесь по электронному адресу armosystems@armo.ru или по телефону +7 (495) 787-33-42 в отдел продаж компании "АРМО-Системы", являющейся официальным поставщиком оборудования и ПО Smartec на территории России.

Источник: пресс-релиз компании "АРМО-Системы"
