Олег Тимонин, 24/04/20
Широкая популярность беспроводных систем безопасности объясняется их улучшенными техническими характеристиками, которые позволяют решать задачи более высокого уровня и оборудовать объекты любой сложности и размеров. Технологию глобального роуминга можно уверенно назвать одной из главных отличительных особенностей современных радиоканальных решений. В этой статье речь пойдет об основных характеристиках этой технологии и ее преимуществах для рынка беспроводных систем безопасности.
Основой глобального роуминга является технология Mesh–сетей, которые в последнее время приобрели большую популярность и используются в самых различных областях: в мобильных и информационных технологиях, в военной и транспортной сферах, безопасности жилых, культурных и промышленных объектов. В зависимости от поставленной задачи сеть можно настроить наиболее подходящим образом.
Глобальный роуминг базируется на принципе ячеистой топологии, где части сети соединяются друг с другом и могут принимать на себя роль коммутатора для остальных участников. При глобальном роуминге данные передаются от одного устройства к другому до тех пор, пока они не достигнут назначенного получателя (рис. 1).

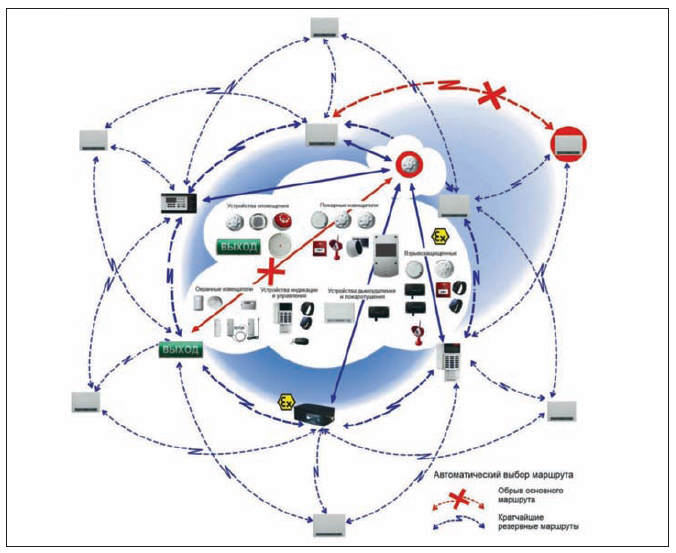

Рис. 1. Схема глобального роуминга на примере беспроводной системы пожарной сигнализации, оповещения и локализации
Уникальный уровень живучести
Радиоканальные системы безопасности, как правило, строятся на базе ретрансляторов (или радиорасширителей), которые устанавливаются в разных точках здания и контролируют определенное количество извещателей и других устройств. При этом один из этих ретрансляторов будет центральным, и именно он является конечной точкой всех маршрутов передачи данных в системе. Поэтому в случае с беспроводной системой безопасности технология глобального роуминга формируется из двух составляющих:
- автоматический выбор ретранслятора каждым устройством;
- автоматический выбор пути связи ретрансляторов с пультом (динамическая маршрутизация).
Технология Mesh-сетей, заложенная в глобальном роуминге, определяет принцип построения сети, при котором появляется самоорганизующаяся
архитектура, позволяющая выйти на новый уникальный уровень живучести: сеть становится устойчива к потере отдельных элементов.
Высокий уровень живучести крайне важен при разработке беспроводных систем пожарной сигнализации: современные российские и международные стандарты и нормативные документы диктуют производителям требования, при которых системы должны быть устойчивы к внешним воздействующим факторам. Например, единичная неисправность линии связи системы в одной части здания или сооружения не должна приводить к выходу всей системы из
строя. Именно глобальный роуминг помогает обеспечивать высокий уровень надежности системы, благодаря которому ее практически невозможно вывести из строя.
Многосвязность системы
В качестве примера представим радиоканальную систему пожарной сигнализации, состоящую из большого количества устройств – пожарных
извещателей, устройств оповещения, контроллеров и радиорасширителей (ретрансляторов).
Предположим, что при пожаре или неисправности вышел из строя ретранслятор. В проводных системах при выходе из строя прибора или линии связи теряется контроль над несколькими помещениями или этажами здания. В системе с глобальным роумингом другой подход: ранее привязанные к ретранслятору устройства переподключаются к другим приборам и изменяют маршрут связи с пультом, используя резервные пути доставки сигналов. В итоге работоспособность системы сохраняется.
А теперь представим, что количество ретрансляторов в сети – 128 шт. При таком числе узлов каждый прибор может иметь множество резервных путей доставки сигнала (рис. 2).

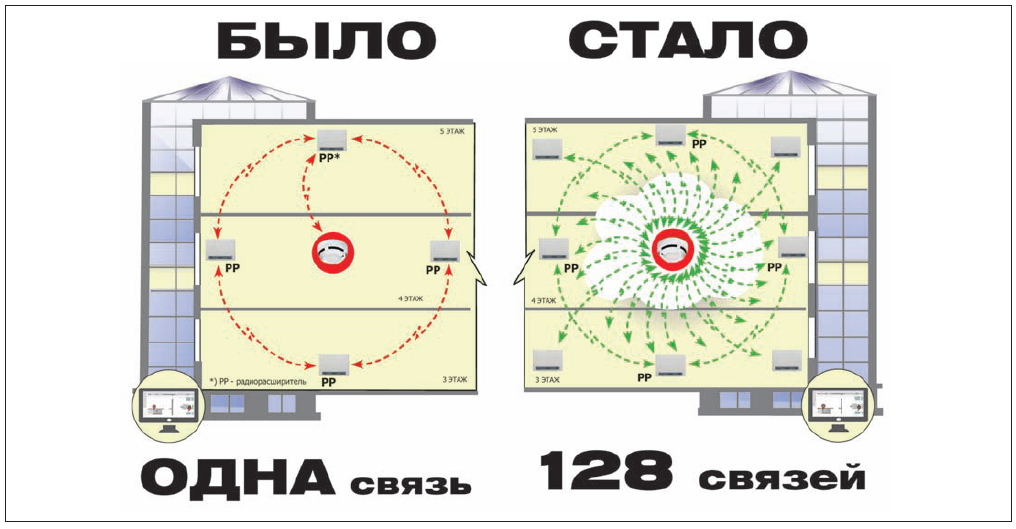

Рис. 2. Старые и новые радиоканальные системы
Надежность связи в подобной сетевой топологии становится исключительно высокой, так как для связи дочерних устройств с пультом используются все возможные пути.
Многосвязность системы, которая образуется при использовании глобального роуминга, обеспечивает беспрерывность работы: каждый из ретрансляторов всегда сможет найти резервный маршрут в случае потери основной линии связи. Каждый ретранслятор хранит в памяти запасные маршруты для соединения с нужным ему сегментом, что повышает надежность и живучесть системы.
"Независимый рейтинг видеокамер по бренду, разрешению и форм-фактору" читать >>>
Почему так важен уровень живучести в радиоканальных системах безопасности? Живучесть можно интерпретировать как параметр, обеспечивающий функционирование системы пожарной сигнализации в процессе развития пожара в течение всего периода времени, который необходим для эвакуации людей и дальнейшей ликвидации пожара. Даже если часть пожарных извещателей в ходе пожара выйдет из строя, то остальное оборудование продолжит функционировать в полном объеме, что позволит отслеживать динамику развития пожара и оперативно управлять эвакуацией людей в соответствии со складывающейся обстановкой.
Выгоды для проектно-монтажных организаций
Благодаря технологии глобального роуминга процессы проектирования, монтажа и пускона-ладки максимально упрощаются, поскольку сама система выполняет большую часть рутинной работы:
- распределяет извещатели между расширителями;
- автоматически создает сеть из расширителей;
- адаптируется под изменяющиеся условия эксплуатации.
В итоге нужно всего лишь оценить качество связи и расставить достаточное количество радиорасширителей. Система автоматически определит, к какому прибору привяжется дочернее устройство и как будут связаны между собой ретрансляторы в сети.
Благодаря глобальному роумингу проектирование системы займет меньше времени и сил.
Процесс монтажа будет выглядеть следующим образом:
- Расстановка на поэтажных планах в проекте дочерних устройств (извещатели, оповещатели и исполнительные устройства). Тип, место установки и количество определяются в соответствии с требованиями нормативных документов по пожарной безопасности.
- Расстановка на поэтажных планах в проекте радиорасширителей, исходя из радиуса их действия в данном здании.
- При глобальном роуминге каждое дочернее устройство после программирования автоматически подключается к ближайшему радиорасширителю.
3 убедительных преимущества
Технология глобального роуминга выводит беспроводные системы безопасности на новый уровень и предоставляет существенные преимущества:
- Автоматическая адаптация под изменяющиеся условия эксплуатации. Дочернее устройствовыбирает прибор с лучшим уровнем связи.
- Повышение уровня живучести системы, который помогает ей продолжать свою работу при воздействии внешних факторов. Система способна сохранять работоспособность на все время, необходимое для эвакуации людей из зданий и помещений.
- Удобство проектирования и проведения пусконаладочных работ.
