Организация ситуационных центров для охраны и мониторинга объектов сельского хозяйства

Александр Ященко, 25/06/20

Под безопасностью объектов сельского хозяйства понимается состояние защищенности интересов владельцев, руководства и сотрудников предприятий, материальных ценностей и информационных ресурсов от внутренних и внешних угроз. В данной статье рассмотрим основные аспекты защиты объектов птицеводства и свиноводства.

Прежде чем говорить о создании ситуационных центров для охраны и мониторинга объектов сельского хозяйства (в частности, цехов выращивания бройлеров и свиноводческих комплексов), необходимо понять, что нужно знать об их защите, какие существуют угрозы безопасности, какие системы и решения необходимы для решения этой задачи, и пр.

Обеспечение безопасности является неотъемлемой составной частью деятельности службы безопасности, а объектами безопасности являются:

  • персонал (руководство, ответственные исполнители, сотрудники);
  • финансовые средства, активы, в том числе технические и материальные ценности;
  • новые технологии, информационные ресурсы (конфиденциальная информация с ограниченным доступом, составляющая коммерческую тайну, и иная информация, представленная в виде документов и массивов независимо от их формы и вида).

Главная цель СБ в данном случае – это обеспечение устойчивого функционирования производства, предотвращение угроз безопасности, защита законных интересов организации от противоправных посягательств, охрана жизни и здоровья персонала, недопущение хищений продуктов производства, финансовых и материально-технических средств, уничтожения или порчи имущества и ценностей, разглашения, утраты, утечки, искажения и уничтожения служебной информации, нарушения работы технических средств, обеспечения производственной деятельности, включая и средства информатизации.

Сегодня к основным угрозам безопасности объектов сельского хозяйства относятся:

  • хищение готовой продукции, кормов;
  • порча имущества;
  • нарушение биобезопасности;
  • нарушение трудовой дисциплины;
  • технологические риски;
  • чрезвычайные ситуации, техногенные катастрофы;
  • человеческий фактор.

Комплексный подход к защите объектов сельского хозяйства

В распоряжении руководителя есть всего два ресурса повышения безопасности предприятия – люди и технологии.

Человек традиционно является самым уязвимым элементом любой системы. Согласно исследованиям, до 90% потерь предприятий в сфере физической и технологической безопасности связаны именно с человеческим фактором.

Эффективный формат проекта "Системы безопасности"

Зачастую ситуация такова: система безопасности на объекте есть, но в нештатных ситуациях все зависит от человека и его благонадежности. Руководитель может и вовсе не узнать о чрезвычайной ситуации, если конкретному исполнителю это невыгодно, а многие существующие сегодня решения позволяют без труда скрывать такую информацию.

Чтобы этого избежать, предлагается развернуть логику построения системы безопасности: управлять защищенностью активов должен не оператор системы, а сама система, которая не даст исполнителю возможностей для ошибок и халатности. Решить такую задачу позволит интегрированная система безопасности.

Система безопасности, которая управляет

Интегрированная система безопасности (ИСБ) может не только обнаруживать угрозы (как это делают все остальные системы), но и контролировать все этапы – от обнаружения до ликвидации угрозы с последующим анализом предпринятых мер. Готовый сценарий реагирования и соответствующий набор инструкций есть для каждого типа угроз.

Кроме того, ИСБ резко снижает роль исполнителя как самого ненадежного элемента. Система не отвлекается, не устает и не думает о личной выгоде – она четко выполняет задачи. Каждое действие оператора находится под контролем и проверяется на соответствие действующей политике безопасности.

ИСБ ориентирована на максимально быстрое принятие решений в сложных ситуациях. Никакой сигнал не останется пропущенным, незамеченным или скрытым. При любом событии система дает оператору ответ на вопрос, что случилось, насколько это критично и что с этим делать, а руководителю своевременно сообщает, какие меры принимаются и как разрешается ситуация.

Объединение ресурсов

ИСБ позволяет круглосуточно быть в курсе событий. К ней можно подключить системы:

  • охраны периметра;
  • охранного видеонаблюдения и видеоанализа, технологического видеонаблюдения;
  • контроля и управления доступом на территорию предприятий и отдельных помещений;
  • охранной и охранно-тревожной сигнализации;
  • пожарной сигнализации;
  • жизнеобеспечения цехов выращивания бройлеров и свиней;
  • удаленного мониторинга объектов;
  • распознавания номеров;
  • распознавания лиц.

Каждый пользователь получает необходимую информацию в удобном для работы виде. Руководители во время поездок могут использовать специальное мобильное приложение для iPad и Андроид.

Технологические преимущества интегрированной системы безопасности:

  1. Сценарное управление инцидентами. Интегрированную систему можно запрограммировать на набор пошаговых сценариев противодействия и ликвидации каждого типа угрозы.
    В любой ситуации система сможет оператору дать ответ на вопрос, что случилось, насколько это критично и что с этим делать, а руководителю своевременно сообщит, какие меры принимаются и как разрешается проблема.
  2. Открытая платформа. В платформу ИСБ могут интегрироваться многие системы различных производителей. Все данные о событиях подсистем приводятся к единому формату, необходимому для удобной и продуктивной работы.
  3. Мощная аналитика. Большую часть задач по анализу событий и ведению инцидентов ИСБ берет на себя. Средства анализа и возможность сопоставления данных из разных источников обеспечивают быструю оценку достоверности каждого сигнала и критичность угрозы.
  4. Единое решение для всей вертикали управления. Пользователями ИСБ становится не только служба безопасности, но также производственники и руководители верхнего звена. Производственникам система позволяет вести мониторинг технологических процессов, а первым лицам – установить эффективный контроль за наиболее критичными с точки зрения
    бизнеса и управления участками.
  5. Автоматизация в масштабе всего объекта.
    ИСБ позволяет эффективно работать с входящими сигналами, анализировать информацию в комплексе и в реальном времени управлять ситуацией – менять режимы работы подсистем (например, для разблокирования точек доступа при пожаре) и т.д.

Какие возможности дает ИСБ?

Интеграция различных систем в единое решение обеспечивает комплексную защиту объектов сельского хозяйства с возможностью централизованного многопользовательского управления функциями системы безопасности, в том числе в автономном режиме. Это позволяет:

  • минимизировать затраты на оснащение объекта за счет интеграции систем и использования существующей инфраструктуры;
  • объединить все системы безопасности объекта в единую информационную среду, с единой базой данных и единым подходом к анализу событий и принятию решений;
  • задавать разнообразные алгоритмы взаимодействия систем по сигналам друг друга (включение камер и запись, запирание/отпирание дверей, включение систем пожаротушения, сирен и т.д.) и обеспечить тем самым значительный прирост функциональности комплекса;
  • автоматизировать принятие решений для типовых ситуаций;
  • вести комплексный автоматизированный анализ данных по событиям всего комплекса, включая сопоставительный анализ показаний разных систем по выбранным событиям и т.д. (например, данных видеонаблюдения, охранной сигнализации и системы контроля доступа);
  • обеспечить оперативное предоставление руководству достоверных данных;
  • оперативно оповещать персонал службы безопасности и координировать их действия;
  • снизить количество информации, поступающей к оператору, и сделать ее более наглядной;
  • значительно уменьшить вероятность ошибочных действий оператора;
  • минимизировать зависимость системы от конкретного исполнителя и негативные влияния человеческого фактора.

Помимо задач обеспечения комплексной безопасности, ИСБ позволит руководству объекта или группы объектов обратить внимание и на управленческие вопросы: трудовую дисциплину, оптимизацию рабочих графиков, выявление неблагонадежных сотрудников и др.

Экономический эффект

Результатом работы ИСБ становится существенное повышение защищенности объекта и переход от тактики оперативного реагирования к стратегии упреждения угроз. А это создает очевидные предпосылки не только для повышения эффективности работы службы безопасности, но и для получения дополнительного экономического эффекта от системы безопасности.

Обычно экономический эффект от внедрения ИСБ выражается в следующем:

  • высокий уровень защищенности от внешних и внутренних угроз;
  • повышение управляемости и прозрачности объекта для руководства;
  • скоординированность и оперативность работы службы безопасности в урегулировании нештатных ситуаций и противодействии угрозам;
  • возможность принимать упреждающие решения, управлять рисками;
  • заметное улучшение трудовой дисциплины;
  • ликвидация цепочек хищений продукции и других правонарушений;
  • оптимизация затрат на безопасность (сокращение эксплуатационных затрат и расходов на содержание штата охранников);
  • синергетический эффект от работы комплексной системы (автоматизация процессов, высокая функциональность, использование ресурсов системы производственными службами).

Модель защиты объекта

Обеспечение безопасности любого объекта требует учета многих параметров. Нередко эту задачу пробуют оперативно решить путем оснащения объекта различными техническими средствами безопасности. Практика показывает, что этот путь не дает ожидаемого результата без четкого понимания угроз, создания модели потенциальных нарушителей, особенностей объекта и детальной оценки рисков.

Нам не нужна система безопасности как набор оборудования. Требуются практические результаты от ее использования: управляемость предприятия, защищенность объектов и инфраструктуры, экономическая эффективность и т.д.

Безопасность объекта достигается только за счет внедрения интегрированной системы, объединяющей в себе инженерно-технические средства защиты, организационные меры, регламенты и программные средства сбора, обработки и визуализации данных. Основой для такого подхода служит модель защиты объекта.

Модель защиты объекта – это понимание того, что, от кого и каким образом следует защищать на данном конкретном объекте. Что представляет собой эта модель?

Во-первых, это модель угроз, которая включает в себя анализ угроз, определение критических элементов объекта, типологию нарушителей, тактик и сценариев их действий, а также оценку потенциального ущерба от реализации угроз.

Во-вторых, это собственно модель защиты, которая должна противодействовать модели угроз.

Условия для создания ситуационных центров

Вот мы и подошли к сути статьи – организации ситуационных центров (СЦ). СЦ представляют собой верхний уровень ИСБ, предназначенный для мониторинга состояния объектов сельского хозяйства и их инфраструктуры. Как элемент ИСБ, они ориентированы на тактическое управление комплексом, сбор и обработку информации, отслеживание состояния подсистем в реальном времени. Особое значение СЦ имеют для территориально распределенных предприятий.

Для создания СЦ используются графические стены, которые представляют собой полиэкранные системы, обладающие высоким разрешением и большой информационной емкостью. Уровень сбора и обработки информации организуется аналогично ИСБ.

СЦ позволяют крупному предприятию эффективно управлять производственными процессами, контролировать заданный уровень защищенности объекта, трудовой дисциплины и своевременно и точно урегулировать экстренные и внештатные ситуации.

Ситуационные центры просто на ровном месте создать невозможно. Для этого требуется длительная подготовка объектов сельского хозяйства в плане оснащения их техническими средствами охраны, которые необходимо объединить в одну интегрированную систему безопасности. На каждом объекте строится ИСБ на одной интеграционной платформе. Принимая во внимание географическую распределенность объектов, нужно учитывать возможности сетевых ресурсов. Как показывает практика, для удовлетворительной работы ИСБ потребуется ширина канала 4–6 Мбит/с. Так как объекты выращивания находятся в полях, удаленно от населенных пунктов, то это еще одна проблема
для создания СЦ. Если все условия соблюдены, то начинать создание СЦ следует при наличии не менее 20 объектов в регионе (экономическая целесообразность), оборудованных ИСБ.

Потому что потребуются затраты на создание самого СЦ (порядка 700 тыс. рублей в сегодняшних ценах) и в дальнейшем на оплату операторов (охранников) из расчета два оператора в смену (по закону работающих сутки через трое). Итого восемь человек.

Зачем нужен СЦ?

Как правило, любая крупная сельскохозяйственная компания имеет в одном регионе цеха для выращивания птицы и свиней, которые нужно охранять. Обычно это делают с привлечением физической охраны. Могу сразу сказать, что это очень большие затраты, которые в итоге влияют на стоимость продукции. Эффективность физической охраны крайне низка, так как компания старается уменьшить данную часть расходов и зачастую объект охраняют ЧОП с охранниками за 50–55 лет и низкой заработной платой. А это контингент, который не владеет компьютерными технологиями и не может эффективно осуществлять охрану объекта с помощью технических средств безопасности (ТСБ).

Более того, физическая охрана зачастую входит в сговор с работниками цехов с целью воровства живка и кормов. То есть человеческий фактор работает в полном объеме. Поэтому путь один: оборудование объектов по выращиванию птицы и свиней ТСБ, вывод всей информации на ситуационный центр (СЦ) и, в итоге, сокращение физической охраны и расходов на ее содержание, а также стоимости конечной продукции.

Региональные СЦ

Создавать нужно региональные СЦ, которые будут охватывать сегменты птицеводства, свиноводства, кормопроизводства и мясопереработки. Региональный ситуационный центр – это комплексное решение в области безопасности, основными функциями которого являются:

  1. Обеспечение сохранности товарно-материальных ценностей, находящихся на территории производственной площадки.
  2. Организация доступа работников на производственную площадку с учетом санитарных разрывов.
  3. Обеспечение ветеринарного контроля на производственной площадке.
  4. Снижение технологических рисков, связанных с возникновением аварийных ситуаций на объекте.
  5. Обеспечение визуального контроля за перемещением персонала и автотранспорта по производственной площадке.
  6. Слежение за автотранспортом с помощью системы GPS-навигации.
  7. Контроль за взвешиванием автотранспорта на автовесовых.
  8. Сбор и обобщение информации для принятия руководством управленческих решений.

Модель функционирования регионального СЦ изображена на рис.1.

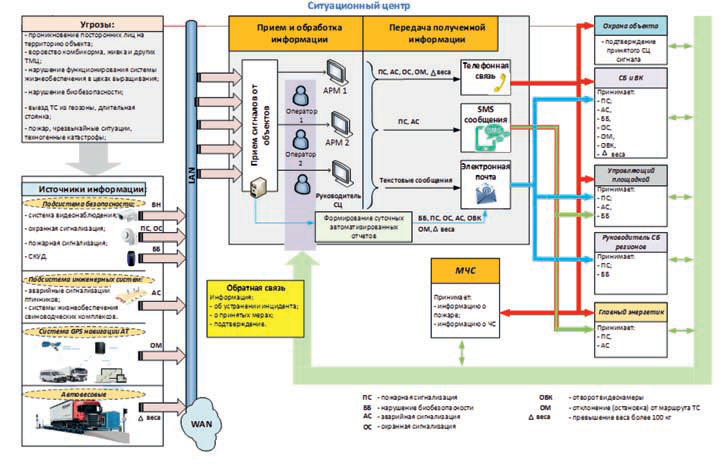

рис1-2Рис. 1. Модель ситуационного центра

Программно-аппаратный комплекс для мониторинга и безопасности

Региональный ситуационный центр мониторинга предназначен для централизованного мониторинга и управления работой цехов выращивания, сбора информации, поступающей с локальных интегрированных систем безопасности.

Система мониторинга и безопасности производственных площадок представляет собой ИСБ в виде программно-аппаратного комплекса, размещаемого на производственной площадке и состоящего из нескольких функциональных подсистем, каждая из которых предназначена для решения определенного набора задач. В состав комплекса входят (рис. 2):

  1. Система видеонаблюдения производственной площадки. Представляет собой совокупность стационарных и поворотных видеокамер.
    Предназначена для оперативного контроля определенных зон и помещений на территории площадки (КПП, производственные цеха, проходы и проезды, места хранения материальных средств).
  2. Система контроля и управления доступом (СКУД). Предназначена для организации санкционированного доступа и последующего контроля нахождения персонала на территории площадки. Помимо этого, система регулирует санитарные разрывы при посещении площадок выращивания, ведет учет рабочего времени персонала.
  3. Система регистрации номеров автотранспорта. Предназначена для организации санкционированного доступа автотранспорта на территорию производственной площадки, его регистрацию и последующий контроль нахождения на площадке.
  4. Система охранной сигнализации. Предназначена для охраны производственных цехов, периметра объекта и помещений с материальными ценностями от проникновения посторонних лиц.
  5. Система контроля за аварийными ситуациями, возникающими в системах жизнеобеспечения. Предназначена для осуществления контроля за промышленной трехфазной сетью, температурой в цехах выращивания и другими параметрами.

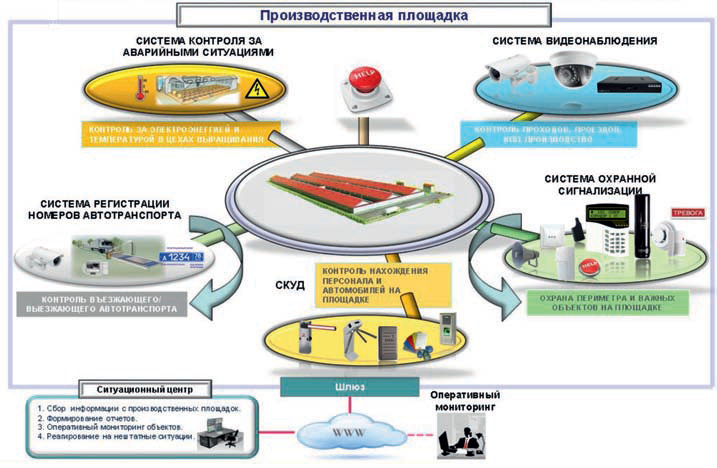

рис2-2Рис. 2. Функциональная структура мониторинга и безопасности производственных площадок

Все подсистемы интегрированы в одну интеграционную платформу.

рис3

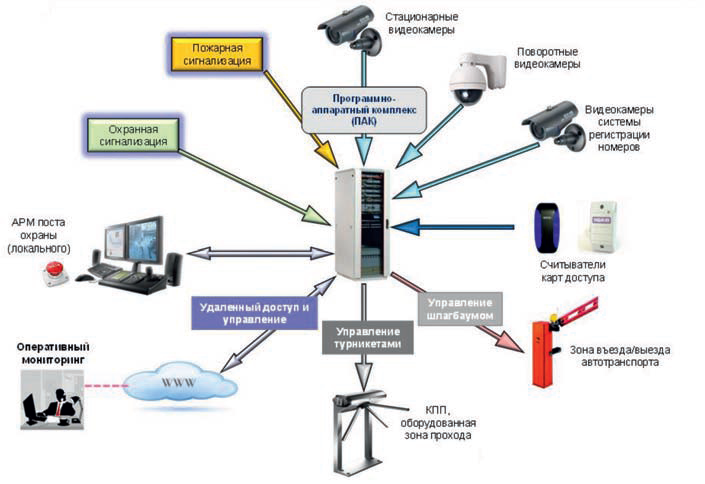

Рис. 3. Аппаратная структура системы мониторинга производственной площадки

Система видеонаблюдения

В рамках единой системы мониторинга и обеспечения безопасности производственной площадки система видеонаблюдения выполняет две основные функции – охранного видеонаблюдения и общего видеомониторинга.

Охранное видеонаблюдение необходимо для оперативного контроля и записи изображения с камер, установленных в местах, через которые возможен вынос или вывоз товарно-материальных ценностей (ТМЦ). Видеокамеры высокой четкости с режимом работы "день/ночь", установленные в этих местах, ведут круглосуточную запись изображения, что позволяет более эффективно проводить расследование хищений ТМЦ.

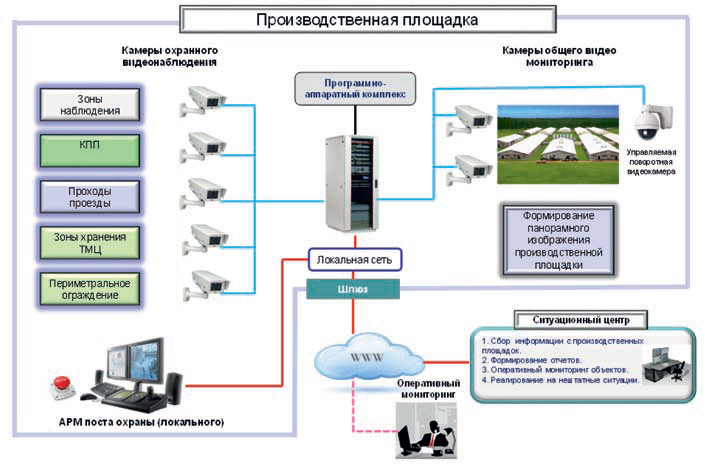

рис4Рис. 4. Структура системы видеонаблюдения

Общий видеомониторинг производственной площадки необходим для контроля за передвижением персонала и автомобильной техники.

Система видеонаблюдения обеспечивает три основных режима работы:

  1. Оперативное видеонаблюдение. В этом режиме пользователи смогут получать доступ к реальному видеоизображению, транслируемому всеми камерами системы мониторинга. Оператор СЦ (охранник) при помощи пульта управления может осуществлять управление поворотной камерой для обеспечения нужного ракурса объекта и масштабирования интересующих элементов производственной площадки.
  2. Формирование видеоархива. Изображение со всех камер в круглосуточном режиме сохраняется на дисковом пространстве комплекса мониторинга.
  3. Отработка поворотных камер по сигналам охранных извещателей. В этом режиме камера поворачивается в то место, где сработал охранный извещатель с масштабированием.

Система контроля и управления доступом

Система контроля и управления доступом предназначена для управления доступом персонала в охраняемые зоны и контроля времени его нахождения на территории производственной площадки. Решаемые задачи СКУД:

  1. Обеспечение контроля за перемещением персонала по территории охраняемого объекта.
    СКУД позволяет исключить самовольный вход/выход персонала на территорию объекта в нерабочее время, способствует правильной дисциплине и организации труда, соблюдению биобезопасности (санитарных разрывов).
  2. Организация учета рабочего времени каждого сотрудника. Благодаря СКУД можно полностью контролировать учет рабочего времени, которое было потрачено персоналом для работы на площадке.
  3. Осуществление безопасности охраняемого объекта. Совокупное использование систем СКУД и охранно-пожарной сигнализации (ОПС) позволяет говорить о максимальной охране предприятия и его защите от взломов, незаконных проникновений и пожаров.

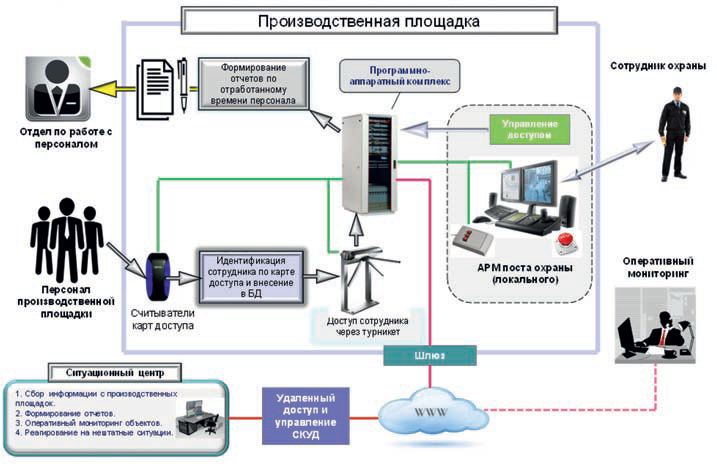

рис5Рис. 5. Структура системы контроля и управления доступом

Система регистрации номеров автотранспорта

Система регистрации номеров предназначена для контроля автотранспорта, въезжающего/выезжающего с территории производственной площадки.

Основные функции системы:

  1. Распознавание номеров транспортных средств.
  2. Формирование полного информационного архива (дата, время, направление движения) с сохранением изображения транспортного средства.
  3. Формирование отчетов по различным параметрам.
  4. Интеграция с системами ограничения доступа (шлагбаумы, автоматические ворота).
  5. Блокировка въезда незарегистрированного (незапланированного) транспорта.

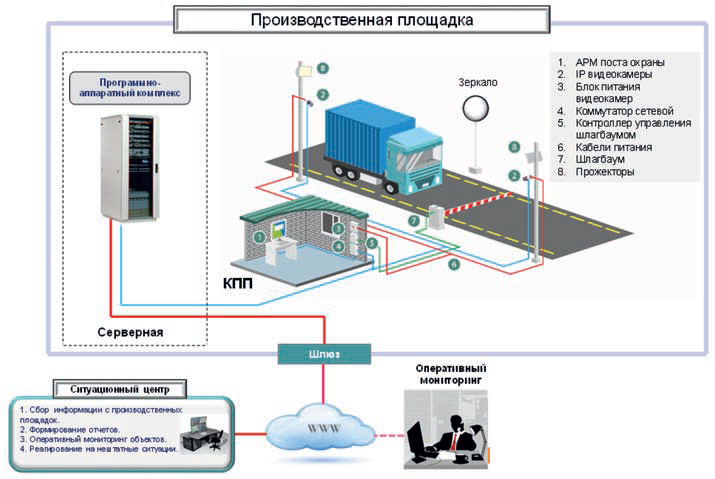

рис6Рис. 6. Структура системы регистрации номеров автотранспорта

Система охранной сигнализации

Система охранной сигнализации производственной площадки предназначена для оперативного и гарантированного обнаружения и оповещения службы безопасности о несанкционированном доступе на территорию или проникновении в помещения охраняемых объектов. Выполняет следующие функции:

  1. Охрана периметра площадки. Сигнализирует в СЦ о проникновении посторонних лиц на производственную площадку через внешнее ограждение.
  2. Охрана объектов производственной площадки. Сигнализирует в СЦ о проникновении в производственные цеха посторонних лиц.
  3. Охрана офисных помещений. Сигнализирует в СЦ о проникновении в помещения офиса административно-бытового корпуса (АБК) посторонних лиц.
  4. Охрана складских помещений. Сигнализирует в СЦ о проникновении посторонних лиц в складские помещения.

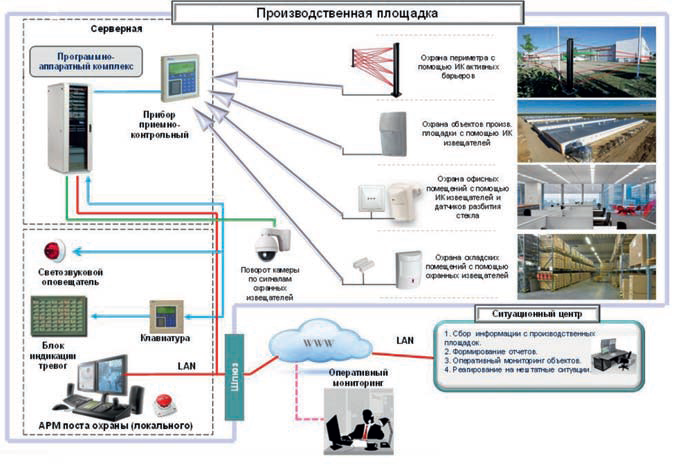

рис7Рис. 7. Структура системы охранной сигнализации

Система контроля за аварийными ситуациями в цехах выращивания

Система контроля за аварийными ситуациями в цехах выращивания птицы и свиней предназначена для контроля работы систем жизнеобеспечения и состоит из двух частей – передающей и приемной.

Передающая часть устанавливается в цехах и включает в свой состав измеритель температуры, реле контроля фаз и стационарный передатчик сигналов.

Приемная часть состоит из приемного модуля аварийных сигналов, системы их обработки и блока индикации. При этом все аварийные сообщения записываются в электронную базу данных.

Для визуализации аварийных сообщений все цеха выращивания видны на виртуальной карте на мониторах в помещении охраны с отображением состояния температурного режима и питающего напряжения. При нарушении одного из параметров на виртуальной карте отображается тревога именно в том цехе, где это произошло. Для дублирования оповещений об аварийных ситуациях ответственных лиц на их сотовые телефоны автоматически посылаются СМС.

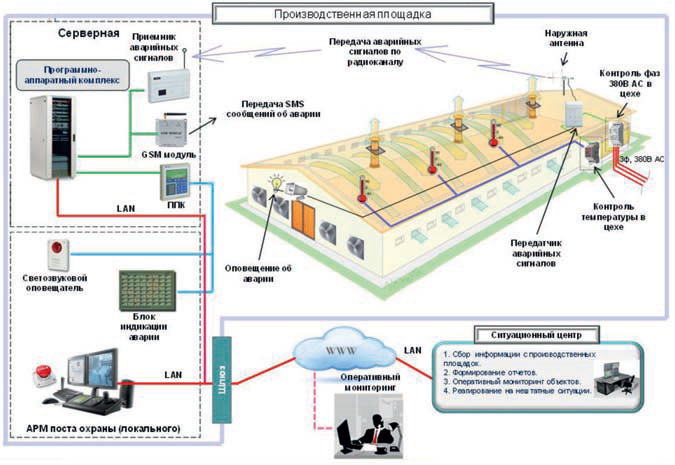

рис8,Рис. 8. Структура системы контроля за аварийными ситуациями в цехах выращивания

Работа с инцидентами

Оснастив указанными выше системами объекты всех сегментов сельского хозяйства и объединив их на программно-аппаратном уровне, мы получим региональный ситуационный центр с распределенной системой мониторинга объектов сельского хозяйства.

Отдельно надо сказать, что для эффективной работы регионального СЦ необходимо организовать контроль выполнения задач по устранению тех или иных инцидентов, возникших в цехах выращивания (организовать обратную связь, см. рис. 1). Сейчас на рынке существуют интернет-платформы для организации инженерной диспетчеризации, которые с помощью Интернета и смартфонов (или ПК) организуют передачу сообщений об инциденте ответственным за соответствующее направление, постановку задач исполнителям и контроль за их выполнением.

Например, поступает сигнал от системы жизнеобеспечения цеха об отсутствии промышленного напряжения. Он приходит руководителю этого направления в виде инцидента за номером N. Руководитель тут же назначает исполнителя через интернет-платформу. Сообщение поступает на смартфон (или ПК) исполнителя.

Исполнитель принимает данное сообщение и фиксирует в этой программе, что принял к исполнению. После устранения инцидента исполнитель делает отметку об исполнении и при необходимости подтверждает это фотографией или видеосъемкой. Все это записывается в базу данных. Оператор СЦ, открывая программу, отслеживает закрытие инцидента.

Бизнес под контролем

Создание региональных СЦ необходимо осуществлять крупным сельскохозяйственным компаниям. Создание СЦ по описанному сценарию позволит вести тотальный контроль за деятельностью предприятий, прогнозировать возникновение инцидентов, связанных с биобезопасностью и отказами систем жизнеобеспечения, получать отчеты о событиях, снизить влияние человеческого фактора и др.

И самое главное – оснащение объектов сельского хозяйства ТСБ и применение элементов Индустрии 4.0, в частности машинного зрения, позволят сократить (по сути – вытеснить) физическую охрану на подобных объектах, что качественно отразится на бизнесе в виде снижения операционных расходов (OPEX) и повышения уровня безопасности.

Опубликовано в журнале "Системы безопасности" № 2/2020
