Стандарты и нормативные документы в рамках конвергенции СБ и АСУЗ

Владимир Максименко, 11/11/19

Данная статья является продолжением серии публикаций в журнале "Системы безопасности", посвященных вопросам конвергенции систем безопасности и автоматизации зданий. В них были рассмотрены предпосылки сближения этих рынков, тенденции данного процесса, вопросы связанной с этим кибербезопасности и новые качества проектирования объектов в рамках концепции конвергенции (1–4). Теперь посмотрим, что по этому поводу говорит законодательство.

В статье "Ключевые тренды в конверганции СБ и АСУЗ" (2) упоминалось, что "только стандарты в масштабах всей Европы и для всех производителей могут обеспечить надежную аутентификацию, безопасность передачи данных и защиту от кибератак". В этой статье сделана попытка показать, как современные протоколы, стандарты и нормативные документы влияют на создание конвергентных систем автоматизации, какие тенденции в них прослеживаются и какое
отражение они находят в отечественной нормативной практике.

На открытии 3-го форума Intersec во Франкфурте-на-Майне Роланд Буш, технический директор компании Siemens, отметил: "Определение и соблюдение норм и стандартов является важным и логичным шагом для всех участников – разработчиков, производителей, техников и строительных операторов". Согласно этому заявлению, на форуме широкое освещение получили как протоколы и стандарты, так и нормативные документы, регламентирующие соответствующие технические вопросы.

Протоколы

Практически все ведущие производители оборудования для управления инженерными системами зданий давно производят линейки приборов, являющиеся, по сути, конвергентными: датчики присутствия, движения, герконы открытия окон и дверей и т.д. Достаточно хорошо это можно увидеть на примере производителей KNX-оборудования, поэтому представляет интерес информация CTO Ассоциации KNX Джуста Демареста о разработке стандарта полевой шины в мире IP-протокола IoT: "Мы хотим создать стандартизованный
мир и открыться для него технически. Мы хотим показать наш первый KNX Thing на Light + Building". Целью является создание единой инфраструктуры IP для всех продуктов в области автоматизации зданий, независимо от их технического происхождения или экосистемы.

Необходимо отметить, что в части перспектив развития протоколов на форуме были высказаны мнения специалистов, охватывающие очень
широкий спектр подходов к вопросу.

  • Д-р Хилко Хоффманн, руководитель аналитической группы Intelligent Simulated Reality из Немецкого исследовательского центра искусственного интеллекта (DFKI): "В будущем данные на стыке автоматизации зданий с внутренним пространством нового мира интернет-вещей могут стать доступными... Никто не знает, какие стандарты у нас будут в течение 10 или 20 лет. Но мы уже можем создать основу для их взаимодействия сегодня".
  • Ян Мейсвинкель, управляющий директор Advancis Software: "На практике выбор подходящего варианта соединения всегда зависит от применения и всегда должен основываться на требованиях и условиях "Нет ни одного правильного интерфейса". Не зависимая от поставщика платформа интеграции должна поддерживать как можно больше существующих интерфейсов, протоколов и стандартов, и поддерживать их в актуальном состоянии. Будущие
    системы безопасности предполагаются только системами, которые действительно открыты, что означает, что они не поддерживают ни фирменное решение, ни один стандарт: открытая архитектура является ключом к будущему".
  • Маркус Гробен, управляющий директор Groben Ingenieure: "У нас всегда есть среда различных решений при проектировании
    и строительстве полных электрических систем, они все имеют свои сильные и слабые стороны, но они должны быть совместимы!"
  • Питер Боровски, генеральный директор Smart Home Initiative Germany: "Нет необходимости передавать единый всеобъемлющий протокол автоматизации зданий. Сила умной автоматизации обычно основана не на технологии, а на навыках планировщиков и интеграторов исполнительной части. Протестированные
    и сертифицированные технологии безопасности будут огромным конкурентным преимуществом, по крайней мере в Германии".
  • Маттиас Вольф, управляющий директор Lupus Electronics: "Если умный дом действительно должен работать, вам нужно одно приложение для решения".

Приведенные цитаты иллюстрируют широту освещения проблемы и подходов для ее решения.

Международные правила и требования

Не менее интересен и материал по нормативным документам. В свете вопросов обеспечения пожарной безопасности и новой нормативной
базы очень естественным выглядит переход к пожарным характеристикам используемой на современных объектах кабельной продукции, обеспечивающей управление и связь оборудования:

  1. Стандарт VDE DIN VDE V 0826-2 для систем пожарной сигнализации, вступивший в силу в 2018 г., определяет область, которая ранее не регулировалась стандартами и законами: проектирование, строительство, эксплуатация и техническое обслуживание систем пожарной сигнализации в детских садах, домах, объектах размещения и предприятиях прочих жилых
    единиц.
    Стефан Крейцер, управляющий директор AtralSecal, отмечает: "Новый стандарт наконец распространяется на специальные здания, где цель защиты жителей и их жизни в случае чрезвычайной ситуации может быть достигнута только в сложных условиях, поскольку, например, маленькие дети и пожилые люди недостаточно мобильны для самопомощи".
  2. Требования к кабелям и проводам определены в согласованном стандарте EN 50575:2014 "Силовые, контрольные кабели и кабели связи.
    Кабели общего применения для строительномонтажных работ с учетом реакции на противопожарные требования". Для повышения пожарной безопасности специалисты рекомендуют
    использовать кабели в зависимости от назначения здания и его потребности в безопасности – именно в этом заключается дифференцированный подход к тому, как работают установщики
    и планировщики, а также операторы различных общественных и частных зданий.

Государственная поддержка

Подводя черту под интересными событиями форума, необходимо отметить, что представленные разработки ведущих компаний и ассоциаций являлись не разрозненными продуктами, а были составной частью государственных программ и инициатив.
Сообщество Smart Living, которое представляет более 60 крупнейших немецких компаний-производителей и ассоциаций, сообщило об
общем подходе немецких компаний к ускорению прихода инноваций на рынок, устранению существующих барьеров и разработке устойчивых рыночных стратегий. С апреля 2017 г. Smart Living координирует и поддерживает деятельность в этом направлении от имени Федерального министерства экономики и энергетики (BMWi). На уровне как технологий и сетевых решений, так и нормативных документов налицо комплексный подход к использованию протоколов и стандартов и к разработке нормативных документов, обеспеченный государственной поддержкой и регулированием.

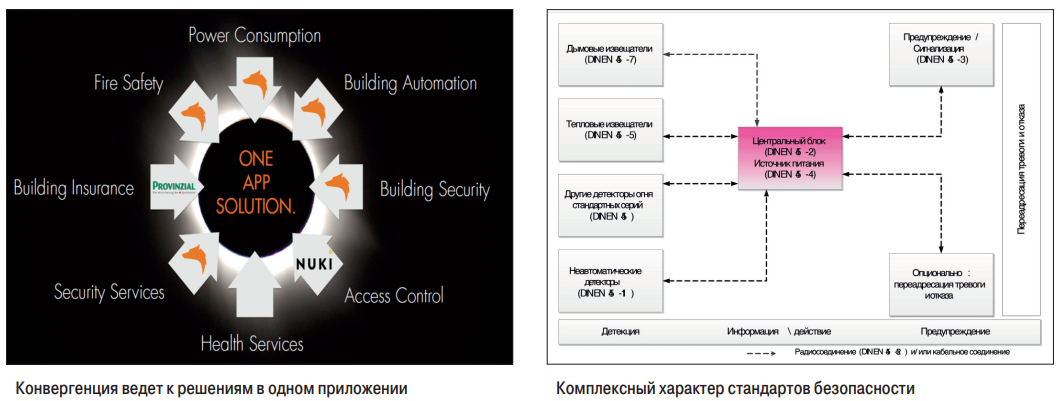

ris1

Российские нормативы

В нашей стране тоже разрабатываются документы, регламентирующие требования к цифровизации. В частности, это:

  • документы серии ГОСТ 34.ххх.хх "Информационные технологии";
  • разработки национального технического комитета по стандартизации ТК 194 "Киберфизические системы";
  • работы в рамках сотрудничества в международном подкомитете по стандартизации ИСО/МЭК СТК 1 ПК 41 "Интернет вещей и
    смежные технологии", в рамках которого ведется разработка базового терминологического стандарта ISO/IEC 20794;
  • стандарт "Базовые и дополнительные требования к умным городам" (стандарт "Умный город") от 4 марта 2019 г. Отличается тематическим размахом, включает городское управление, умное ЖКХ, инновации для городской среды, умный городской транспорт, интеллектуальные системы общественной и экологической безопасности, инфраструктуру сетей связи, туризм и сервис.

Результаты – ожидаемые эффекты улучшения, повышения, оптимизации, сокращения, обеспечения, облегчения, снижения и совершенствования со сроками внедрения с 2019 по 2024 г.

Практические реализации

В последние годы в России появились высокопрофессиональные компании среди как производителей, так и интеграторов, способные
реализовать самые современные проекты в разных областях.
На форуме "Передовые технологии автоматизации" (ПТА) в Санкт-Петербурге в июне 2019 г. свои достижения показывали ведущие отечественные компании – производители и интеграторы. Например, компания ITELVISION представила SmartUnity – российскую интеграционную платформу Интернета вещей (IoT), предназначенную для цифровой трансформации любого объекта (здания, предприятия, города).

"Умный город Тольятти" читать >>>

Платформа обеспечивает широкую поддержку стандартов и протоколов, Web-доступ к данным и облачные сервисы. Она подтвердила свою эффективность на таких объектах, как ЖКХ,
бизнес-центры, жилые комплексы, заводы и т.д.

Ведущие мировые и отечественные производители представили новые решения на базе открытых протоколов KNX, BACnet, DALI и т.д.
Специалисты НВП "Болид" показали свои наработки использования BIM- и VR-технологий в области проектирования в среде Autodesk Revit.

Поддержку еще одной интеграционной платформы Интернета вещей – AggreGate тверской компании TibboSystems – обеспечивает современный программно-аппаратный комплекс М3000-Т, в основе которого качественная и безопасная операционная система Linux. Данный продукт позволил как интегрировать в состав ПО Scada системы уровня Masterscada4d, так и подключать другие интегрированные системы и платформы Интернета вещей. Это
обеспечивает бесшовное сочетание области Интернета вещей, больших данных и продвинутой аналитики, реализованное на надежном и финансово привлекательном аппаратном решении.

Комплекс М3000-Т обеспечивает на одном физическом приборе подключение свободно распространяемого ПО уровня Domoticz, имеющего в своем составе такую же обширную библиотеку подключаемых устройств.

Все эти системы, работающие физически на одном приборе, позволяют объединить системы разного уровня в одном месте с возможностью передачи данных между средами, а также использовать в каждом конкретном случае наиболее сильные стороны решений и создавать готовые комплекты типового оборудования. При этом выводить информацию в сторонние системы верхнего уровня возможно как по специализированным протоколам, так и в стандарте OPC_UA.

О результатах внедрения на объектах современных тенденций, отраженных в статье, можно будет прочитать в заключительной публикации цикла.

Опубликовано в журнале "Системы безопасности" №5/2019

------

  1. Развитие рынков систем безопасности и жизнеобеспечения как предпосылка их конвергенции // Системы безопасности. – 2019. – № 1. – С. 128–129.
  2. Максименко В.А. Ключевые тренды в конвергенции СБ и АСУЗ // Системы безопасности. – 2019. – № 2. – С. 99.
  3. Максименко В.А. Конвергенция СБ и АСУЗ и кибербезопасность // Системы безопасности. – 2019. – № 3. – С. 64–65.
  4. Максименко В.А. Конвергенция СБ и АСУЗ как новое качество проектирования объектов // Системы безопасности. – 2019. – № 4. – С. 110–111.
