Видеонаблюдение и противотаранные устройства на железнодорожном переезде

Николай Немоляев, 12/08/19

Ответственные за безопасность объектов, независимо от их ведомственной принадлежности и степени ответственности, должны комплексно подходить к организации защиты объектов от террористических угроз, и железнодорожные переезды — не исключение.


При построении системы безопасности объекта в первую очередь необходимо исключить легкий доступ на его территорию. Эта задача решается с помощью разного рода физических препятствий: заборов, ворот, шлагбаумов, боллардов и т.д. При охране объектов особого значения применяются противотаранные устройства (ПТУ), обеспечивающие надежную защиту от несанкционированного въезда на охраняемый объект разного рода транспортных средств. Вторым важным элементом комплексной защиты объектов является видеонаблюдение – мониторинг периметра и/или отдельных (ответственных) участков объекта. Системы видеонаблюдения позволяют удаленно визуально контролировать территорию и своевременно принимать соответствующие обстановке решения. Третий важный элемент системы безопасности – разного рода датчики и сенсоры, позволяющие своевременно получать информацию о попытках несанкционированного доступа на охраняемый объект.

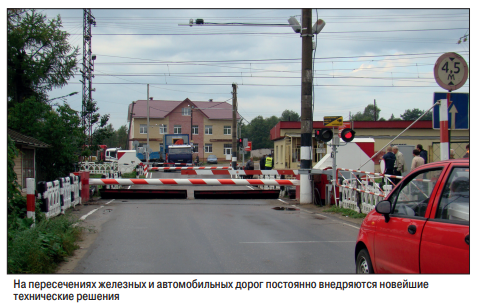

pereezd

Безальтернативность комплексного подхода

Функции каждого элемента системы безопасности уникальны и не должны подменяться другими элементами. Представим себе объект, система безопасности которого организована
исключительно как система видеонаблюдения. Такой подход обеспечивает визуальный контроль над объектом, и при этом он никак физически не защищен от проникновения на него нежелательных лиц, что может привести к тяжким последствиям. Вспомним выступления главы города Ниццы
после теракта в редакции парижского журнала "Шарли Эбдо". Он успокаивал, говорил, что в городе достаточно видеокамер (1256 шт. на 340 тыс. населения), что террористы "не смогут
проехать и трех кварталов, не будучи замеченными". К сожалению, наличие видеонаблюдения не предотвратило трагические события, произошедшие 14 июля 2016 г., а система безопасности выполняла функции только посмертного учета.

С другой стороны, при отсутствии систем контролируемого управления доступом (СКУД) существует опасность несанкционированного доступа или блокирования транспортных средств в запретной зоне. Примером этого
может служить столкновение поезда "Ласточка"с автобусом на железнодорожном переезде Рощино под Санкт-Петербургом в феврале 2018 г., при котором в том числе из-за невозможности визуального контроля переезда автобус оказался заблокированным на железнодорожных путях. При совместной работе систем доступа и видеонаблюдения подобных инцидентов можно было бы избежать.

Традиционные решения для железнодорожных переездов

Давайте рассмотрим комплексный подход на примере железной дороги, где остро стоят вопросы безопасности движения автотранспорта через железнодорожные переезды. Многочисленные ДТП с человеческими жертвами и значительными материальными потерями вызывают большой общественный резонанс. Анализ таких аварий показывает, что в 98% случаев они происходят по вине водителей.

На эксплуатируемых пересечениях железных и автомобильных дорог постоянно внедряются новейшие технические решения, направленные на обеспечение безопасного и бесперебойного
движения автотранспортных средств и подвижного состава. За последние пять лет эксплуатации на скоростных направлениях (поезда "Сапсан", "Аллегро", "Ласточка") положительно зарекомендовали себя ПТУ шлагбаумного типа. Они установлены для предотвращения несанкционированного въезда, особенно на тех участках, где статистическая вероятность столкновения подвижного состава и автомобильного транспорта весьма велика, а установка ПТУ выдвижного и тросового типов запрещена правилами МПС.

Традиционный способ обеспечения безопасности движения на железнодорожных переездах заключается в ограждении переезда и предупреждении водителей транспортных средств о приближении поезда путем установки у переезда мигающих красных светофоров, звуковой сигнализации и шлагбаумов. Однако эффективность такого способа невысока: некоторые
водители "проскакивают"огражденный переезд, объезжая по левой полосе движения опущенный шлагбаум. Среди внедряемых устройств представлено несколько типов жестких механических преград, таких как тяжелые шлагбаумы, вертикальные щиты-барьеры, поднимающиеся балки и тросы и т.д. Однако подобные решения не дают возможности автотранспортному средству, оказавшемуся на железнодорожных путях в момент закрытия переезда, покинуть его, и столкновение с поездом в этом случае неизбежно.

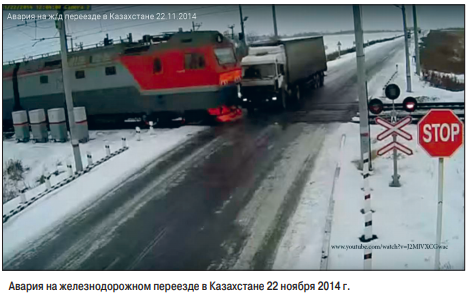

pereezd1

Курс на необслуживаемые автоматические системы

Современный уровень развития науки и техники способен обеспечить полную безопасность на железнодорожных переездах. В настоящий момент ответственность за нее возложена на людей, которые в ряде случаев имеют недостаточную квалификацию, то есть сама безопасность подвержена влиянию человеческого фактора и тем самым не может гарантировать работу без чрезвычайных происшествий.

Необходимо предпринять максимум усилий для того, чтобы исключить (максимально снизить) участие человека в обеспечении безопасности на железнодорожных переездах. По
сути, предстоит сделать необслуживаемую систему, которая автоматически сможет отслеживать приближение поезда к переезду и своевременно блокировать проезд автотранспорта.
Из принципа "необслуживаемости"вытекает несколько обязательных для решения задач:

  1. Интеграция ПТУ (систем блокировки доступа автотранспорта) с системами раннего предупреждения о приближении поезда.
  2. Отслеживание наличия объектов в зоне обеспечения безопасности.
  3. Контроль работоспособности ПТУ (блокирующих устройств).

Надо признать, что в конструкторском плане проблемы интеграции ПТУ с системами раннего предупреждения о приближении поезда и контроля работоспособности ПТУ на данный момент решены, производители готовы в ближайшее время оснастить противотаранные устройства системами мониторинга критически важных параметров.

Сложнее обстоит дело с отслеживанием наличия объектов в опасной зоне (на железнодорожных путях). Пока нет готовых систем, способных решить эту задачу. Она усложняется
отсутствием возможности применить оптикоэлектронные (инфракрасные) датчики в связи с вероятностью загрязнения линз нефтепродуктами от проезжающих поездов.

Использование радиоволновых датчиков тоже невозможно из-за большой стоимости оборудования и необходимости в их значительном количестве. Кроме того, требуется очень высокий показатель обнаружения и минимум ложных срабатываний, так как пропуски обнаружения чреваты катастрофой и гибелью
людей, а ложные срабатывания подразумевают крупные финансовые потери из-за экстренного торможения железнодорожного состава. Наиболее верным решением в этой области могло бы стать применение видеокамеры с мощным и точным алгоритмом определения препятствий на пути следования поезда.

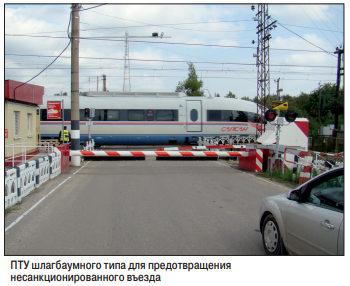

pereezd2

Видеонаблюдение на железной дороге

Российским правительством был утвержден специальный план определенных действий, направленных на снижение уровня смертности при ДТП. В их перечне указана необходимость
установки специальных камер на железнодорожных переездах страны.

Наличие видеокамеры на переезде дает ряд преимуществ, к которым можно отнести:

  • фиксацию происходящего на железнодорожном переезде в реальном времени;
  • возможность круглосуточного слежения за переездом;
  • экономию ресурсов и сил;
  • возможность привлечения водителей, нарушивших правила дорожного движения и порядок пересечения железнодорожного переезда, к административной ответственности.

Однако сами по себе видеокамеры не могут снизить уровень правонарушений на таких переездах.

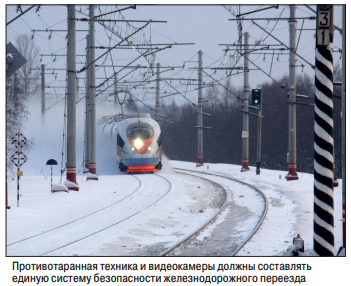

pereezd3

Видеофиксация и ПТУ в едином решении

Противотаранная техника и видеокамеры должны составлять единую систему безопасности железнодорожного переезда. Анализ видеозаписи происходящего в реальном времени в зоне переезда позволит не подвергать опасности жизни людей, находящихся в автотранспортном средстве и пересекающих железнодорожные пути.

Эта цель может быть достигнута путем одновременного включения камер видеонаблюдения (в момент перехода переезда в закрытый режим) и системы проверки наличия автотранспорта между барьерами непосредственно в зоне пересечения железнодорожных путей. С типовыми проектами обеспечения безопасности железнодорожных объектов можно ознакомиться на общедоступных Web-сайтах ведущих российских компаний, работающих в данном направлении.

Опубликовано в журнале "Системы безопасности" №3/2019
